pcm编译码实验报告
PCM编码实验报告
引言
在数字通信领域中，编码和解码是非常重要的环节。编码是将原始信号转换为数字信号的过程，而解码则是将数字信号还原为原始信号的过程。PCM编码（Pulse Code Modulation）是一种常用的数字信号编码方法，广泛应用于音频和视频传输等领域。本实验旨在通过实际操作，深入理解PCM编码的原理和实现过程。
实验目的
1. 了解PCM编码的基本原理和概念；
2. 掌握PCM编码的实验操作方法；
3. 分析PCM编码的优缺点及应用领域。
实验设备和材料
1. 信号发生器；
2. 示波器；
3. PCM编码器；
4. 解码器；
5. 音频播放器。
实验步骤
1. 连接信号发生器和示波器，调节信号发生器输出为正弦波信号；
2. 将信号发生器的输出连接到PCM编码器的输入端；
3. 设置PCM编码器的采样率和量化位数； 4. 将PCM编码器的输出连接到解码器的输入端；
5. 连接解码器的输出到音频播放器；
6. 调节示波器观察PCM编码器输出信号的波形；
7. 播放音频，观察解码器输出的音频效果。
实验原理
PCM编码是一种将连续模拟信号转换为离散数字信号的方法。其基本原理是将模拟信号进行采样和量化。采样是指在一定时间间隔内对模拟信号进行取样，将连续信号转换为离散信号。量化是指将采样得到的离散信号映射到离散的量化级别上，以便数字化表示。
在本实验中，信号发生器产生的正弦波信号作为输入信号，经过PCM编码器进行采样和量化处理后，输出为数字信号。解码器接收到数字信号后，通过解码过程将其还原为模拟信号，最终通过音频播放器播放出来。
PCM编码的优点是可以准确地还原原始信号，保持良好的信号质量。同时，由于PCM编码是一种线性编码方式，具有较好的抗噪声能力。然而，PCM编码的缺点是需要较大的存储空间和传输带宽，不适用于对存储和传输资源要求较高的场景。
实验结果与分析
通过实验观察，可以发现PCM编码器输出的信号波形与输入信号相似，但存在一定的误差。这是由于采样和量化过程中引入的误差所致。随着采样率和量化位数的增加，PCM编码的精度会提高，但同时也会增加存储和传输的成本。
pcm编译码实验报告
PCM 编译码实验报告
一、实验目的
1、 掌握脉冲编码调制（PCM）的基本原理。
2、 熟悉 PCM 编译码系统的构成及工作过程。
3、 观察和分析 PCM 编译码过程中的信号波形，理解量化和编码的概念。
二、实验原理
PCM 是一种将模拟信号变换成数字信号的编码方式。其基本原理是对模拟信号进行周期性采样，然后将每个采样值进行量化，并将量化后的数值用二进制编码表示。
采样过程遵循奈奎斯特采样定理，即采样频率应大于模拟信号最高频率的两倍，以保证能够从采样后的信号中无失真地恢复出原始模拟信号。
量化是将采样值在幅度上进行离散化，分为若干个量化级。量化级的数量决定了量化误差的大小。
编码则是将量化后的数值用二进制代码表示。常见的编码方式有自然二进制编码、折叠二进制编码等。 在 PCM 编译码系统中，发送端完成采样、量化和编码的过程，将模拟信号转换为数字信号进行传输；接收端则进行相反的过程，即解码、反量化和重建模拟信号。
三、实验仪器与设备
1、 通信原理实验箱
2、 示波器
3、 信号源
四、实验内容与步骤
1、 连接实验设备
将通信原理实验箱接通电源。
用信号线将信号源与实验箱的输入端口连接，将实验箱的输出端口与示波器连接。
2、 产生模拟信号
设置信号源，产生频率为 1kHz、幅度为 2V 的正弦波模拟信号。
3、 观察采样过程
调节实验箱上的采样频率旋钮，分别设置为不同的值，观察示波器上的采样点。
4、 量化与编码 观察实验箱上的量化和编码模块，了解量化级的设置和编码方式。
5、 传输与接收
发送端将编码后的数字信号传输给接收端。
观察接收端解码、反量化后的模拟信号。
6、 改变输入信号参数
改变模拟信号的频率和幅度，重复上述实验步骤，观察 PCM 编译码的效果。
五、实验结果与分析
1、 采样频率对信号的影响
当采样频率低于奈奎斯特频率时，示波器上的信号出现失真，无法准确还原原始模拟信号。

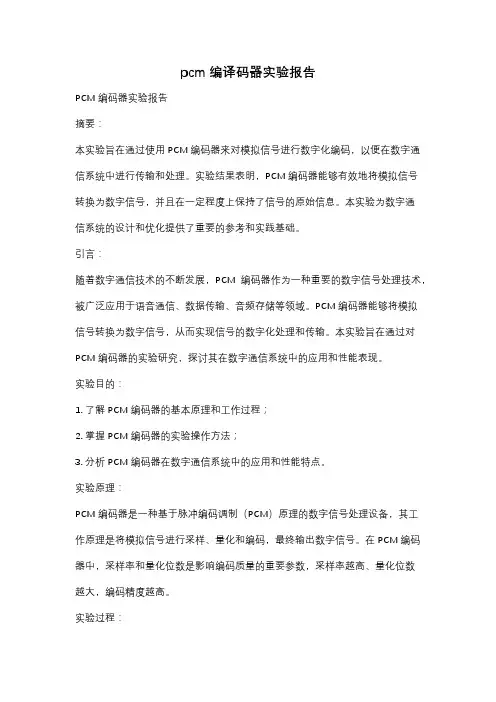

pcm编译码器实验报告
PCM编码器实验报告
摘要：
本实验旨在通过使用PCM编码器来对模拟信号进行数字化编码，以便在数字通信系统中进行传输和处理。实验结果表明，PCM编码器能够有效地将模拟信号转换为数字信号，并且在一定程度上保持了信号的原始信息。本实验为数字通信系统的设计和优化提供了重要的参考和实践基础。
引言：
随着数字通信技术的不断发展，PCM编码器作为一种重要的数字信号处理技术，被广泛应用于语音通信、数据传输、音频存储等领域。PCM编码器能够将模拟信号转换为数字信号，从而实现信号的数字化处理和传输。本实验旨在通过对PCM编码器的实验研究，探讨其在数字通信系统中的应用和性能表现。
实验目的：
1. 了解PCM编码器的基本原理和工作过程；
2. 掌握PCM编码器的实验操作方法；
3. 分析PCM编码器在数字通信系统中的应用和性能特点。
实验原理：
PCM编码器是一种基于脉冲编码调制（PCM）原理的数字信号处理设备，其工作原理是将模拟信号进行采样、量化和编码，最终输出数字信号。在PCM编码器中，采样率和量化位数是影响编码质量的重要参数，采样率越高、量化位数越大，编码精度越高。
实验过程： 1. 连接实验设备，调试参数；
2. 输入模拟信号，观察编码输出；
3. 调整采样率和量化位数，比较编码效果；
4. 记录实验数据，分析结果。
实验结果：
通过实验观察和数据分析，我们发现在一定范围内，增加采样率和量化位数可以提高PCM编码器的编码精度，但是也会增加系统的复杂度和成本。另外，我们还发现在一定程度上，PCM编码器能够有效地保持原始信号的信息，但是在高频信号和动态范围较大的信号上，编码效果会有所下降。
结论：
本实验通过对PCM编码器的实验研究，深入理解了其工作原理和性能特点，为数字通信系统的设计和优化提供了重要的参考。未来的研究方向包括进一步优化编码器的算法和结构，提高编码精度和系统性能。同时，还可以探索PCM编码器在不同应用场景下的性能表现，为其在实际工程中的应用提供更多的参考和指导。
10通信 2010142016 江振明
1 / 7

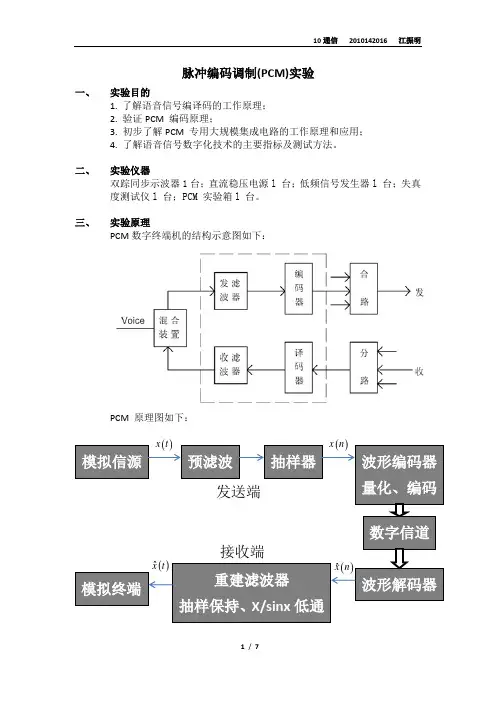

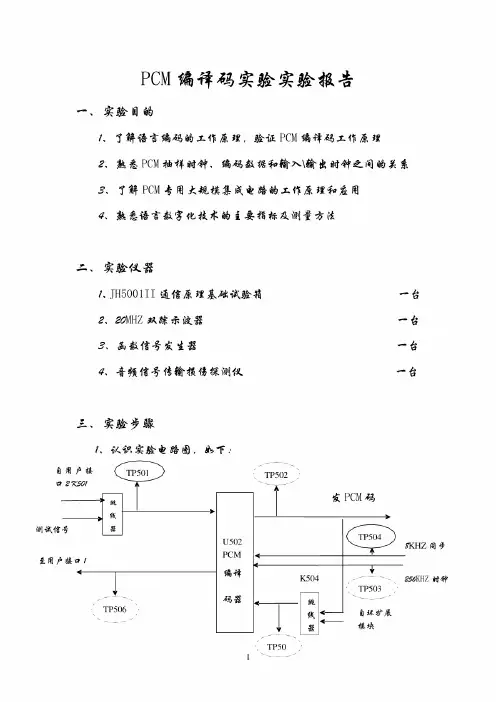

脉冲编码调制(PCM)实验
一、 实验目的
1. 了解语音信号编译码的工作原理；
2. 验证PCM 编码原理；
3. 初步了解PCM 专用大规模集成电路的工作原理和应用；
4. 了解语音信号数字化技术的主要指标及测试方法。
二、 实验仪器
双踪同步示波器1台；直流稳压电源l 台；低频信号发生器l 台；失真度测试仪l 台；PCM 实验箱l 台。
三、 实验原理
PCM数字终端机的结构示意图如下：
PCM 原理图如下：
模拟信源 预滤波 抽样器 波形编码器
量化、编码
数字信道
波形解码器 重建滤波器
抽样保持、X/sinx低通 模拟终端 xtxnˆxnˆxt发送端
接收端 10通信 2010142016 江振明
2 / 7
PCM 编译码原理为：
1.PCM主要包括抽样、量化与编码三个过程。
2.抽样:把连续时间模拟信号转换成离散时间连续幅度的抽样信号；
3.量化:把离散时间连续幅度的抽样信号转换成离散时间离散幅度的数字信号；
4.编码:将量化后的信号编码形成一个二进制码组输出。
5.国际标准化的PCM 码组(电话语音)是八位码组代表一个抽样值。
ITT G.712 详细规定了它的S/N指标，还规定比特率为64Kb/s. 使用A 律或u 律编码律。
A律13折线和其编码表为：
A律13折线图 A律13折线编码表
段落序号 段落码
c2 c3 c4 段内码
c5 c6 c7 c8
8 111 0000
…….
1111
7 110 0000
…….
1111
6 101 0000
…….
1111
5 100 0000
…….
1111
4 011 0000
…….
1111
3 010 0000
…….
1111
2 001 0000
…….
1111
1 000 0000
