活性粉末混凝土性能综述
活性粉末混凝土（APC）是一种以高性能水泥基为基础，将活性粉末颗粒（例如硅酸盐、氧化铝等）掺入混凝土中制成的一种新型混凝土。APC在力学性能、耐久性等方面具有良好的性能，尤其在抗裂、抗渗、抗冻融、耐腐蚀等方面表现出色。本文主要从APC的基本构成、制备工艺、力学性能和耐久性能等方面进行综述。
1. APC的基本构成
APC由水泥基体和活性粉末颗粒两部分组成。水泥基体包括水泥、矿物掺合料、砂、石子等原材料，在混合物中起到胶结剂的作用。活性粉末颗粒由微米级别的硅酸盐、氧化铝、氧化铁等组成，具有良好的催化活性和吸附性能，能够提高混凝土的力学性能和耐久性能。
2. APC的制备工艺
制备APC的工艺分为两步：首先将水泥基体按照一定比例混合均匀，然后将活性粉末颗粒掺入混凝土中。其中，掺入活性粉末颗粒的量一般为水泥的10%~20%，掺入过多会影响混凝土的流动性和早期强度，掺入过少则无法发挥其优异性能。此外，为了提高APC的抗裂性能，可以加入纤维增强材料。
3. APC的力学性能
APC在力学性能方面表现出色，其抗压强度、弯曲强度、拉伸强度等性能均高于传统混凝土。据研究表明，掺入10%活性粉末颗粒的APC抗压强度可达到90MPa以上，是普通混凝土的两倍以上。此外，APC在极端温度下仍具有较好的力学性能，在高温下仍能保持其强度。
APC在耐久性方面表现出色，其抗渗、抗腐蚀、抗冻融等性能均优于传统混凝土。由于活性粉末颗粒具有良好的催化活性和吸附性能，掺入活性粉末颗粒的APC具有更高的抗渗性能。此外，其抗腐蚀性能也优异，能够有效抵抗化学腐蚀。在冻融循环条件下，APC的抗裂性能和抗冻融性能显著改善。
综上所述，APC具有优异的力学性能和耐久性能，是一种具有发展前途的新型混凝土。但由于其制备工艺复杂和成本较高，目前在工程应用领域尚存在一定的局限性，需要进一步研究和推广应用。
活性粉末混凝土性能综述
活性粉末混凝土是一种新型的混凝土材料，具有优良的性能和广泛的应用前景。本文将从活性粉末混凝土的性能特点、制备工艺、应用领域等方面进行综述，以期为相关研究和应用提供参考。
1.高强度：活性粉末混凝土具有良好的强度性能，其抗压强度和抗折强度均远高于普通混凝土。这使得活性粉末混凝土可以用于需要高强度材料的工程项目，如桥梁、高层建筑等。
2.耐久性好：活性粉末混凝土在极端环境下具有良好的耐久性，可耐受酸碱侵蚀、高温、低温等恶劣条件。这使得其在特殊环境下的应用领域更加广泛。
3.良好的抗裂性能：由于活性粉末混凝土内部微观结构的特殊性，其抗裂性能较好，可以有效防止裂缝的产生和扩张，提高了材料的整体性能。
4.可持续性：活性粉末混凝土采用的原材料可以是废弃物和工业副产品，因此具有可持续性和环保性，符合当今社会对于可持续发展的需求。
二、活性粉末混凝土的制备工艺
活性粉末混凝土的制备工艺主要包括原材料的选取、配比设计以及混凝土的制备过程。首先是原材料的选取，主要包括水泥、粉煤灰、矿渣粉等。这些原料中的一些可以是废弃物和工业副产品，具有可持续性和环保性。其次是配比设计，通过对各种原料按照一定比例进行混合，制定出最佳的配比方案，以确保混凝土的性能达到设计要求。最后是混凝土的制备过程，通常采用搅拌机将各种原料进行混合，并加入适量的水进行搅拌，最终形成活性粉末混凝土。
活性粉末混凝土具有优良的性能特点，因此在建筑工程中有着广泛的应用前景。主要应用领域包括：
1.桥梁工程：桥梁是属于高强度和耐久性要求较高的工程。活性粉末混凝土的高强度和耐久性使得其在桥梁工程中有着较好的应用前景。
活性粉末混凝土具有良好的性能特点和广泛的应用前景，是一种具有发展潜力的新型建筑材料。随着科技的不断进步和工艺的不断完善，相信活性粉末混凝土将在未来的建筑工程中发挥越来越重要的作用。

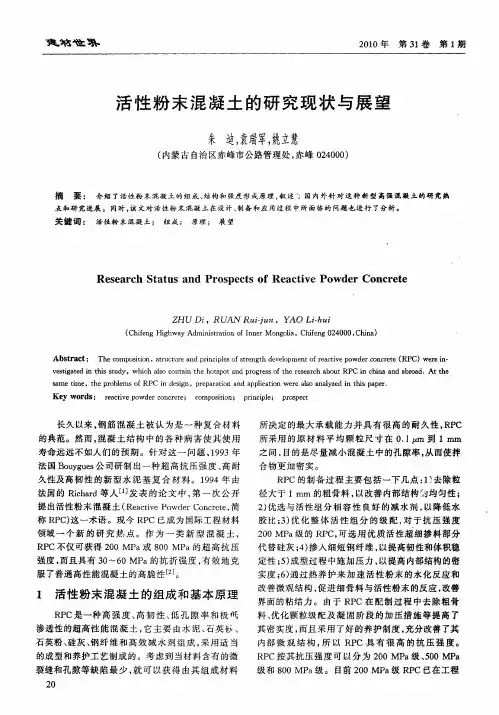

２０１０年第３１卷第１期
活性粉末混凝土的研究现状与展望
朱 迪，袁瑞军，姚立慧 （内蒙古自治区赤峰市公路管理处，赤峰０２４０００）
摘 要： 介绍了活性粉末混凝土的组成、结构和强度形成原理，叙述 国内外针对这种新型高强混凝土的研究热 点和研究进展。同时，该文对活性粉末混凝土在设计、制备和应用过程中所面临的问题也进行了分析。 关键词： 活性粉末混凝土；组成；原理；展望
Ｒｅｓｅａｒｃｈ Ｓｔａｔｕｓ ａｎｄ Ｐｒｏｓｐｅｃｔｓ ｏｆ Ｒｅａｃｔｉｖｅ Ｐｏｗｄｅｒ Ｃｏｎｃｒｅｔｅ
ＺＨＵ Ｄｉ，ＲＵＡＮ Ｒｕｉ－ｊｕｎ，ＹＡＯ Ｌｉ—ｈｕｉ （Ｃｈｉｆｅｎｇ Ｈｉｇｈｗａｙ Ａｄｍｉｎｉｓｔｒａｔｉｏｎ ｏｆ Ｉｎｎｅｒ Ｍｏｎｇｏｌｉａ，Ｃｈｉｆｅｎｇ ０２４０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｃｏｍｐｏｓｉｔｉｏｎ，ｓｔｒｕｃｔｕｒｅ ａｎｄ ｐｒｉｎｃｉｐｌｅｓ ｏｆ ｓｔｒｅｎｇｔｈ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｒｅａｃｔｉｖｅ ｐｏｗｄｅｒ ｃｏｎｃｒｅｔｅ（ＲＰＣ）ｗｅｒｅ ｉｎ・ ｖｅｓｔｉｇａｔｅｄ ｉｎ ｔｈｉｓ ｓｔｕｄｙ，ｗｈｉｃｈ ａｌｓｏ ｃｏｎｔａｉｎ ｔｈｅ ｈｏｔｓｐｏｔ ａｎｄ ｐｒｏｇｒｅｓｓ ｏｆ ｔｈｅ ｒｅｓｅａｒｃｈ ａｂｏｕｔ ＲＰＣ ｉｎ ｃｈｉｎａ ａｎｄ ａｂｒｏａｄ．Ａｔ ｔｈｅ ｓａｍｅ ｔｉｍｅ，ｔｈｅ ｐｒｏｂｌｅｍｓ ｏｆ ＲＰＣ ｉｎ ｄｅｓｉｇｎ，ｐｒｅｐａｒａｔｉｏｎ ａｎｄ ａｐｐｌｉｃａｔｉｏｎ ｗｅｒｅ ａｌｓｏ ａｎａｌｙｚｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ． Ｋｅｙ ｗｏｒｄｓ：ｒｅａｃｔｉｖｅ ｐｏｗｄｅｒ ｃｏｎｃｒｅｔｅ；ｃｏｍｐｏｓｉｔｉｏｎ；ｐｒｉｎｃｉｐｌｅ；ｐｒｏｓｐｅｃｔ
长久以来，钢筋混凝土被认为是一种复合材料 的典范。然而，混凝土结构中的各种病害使其使用 寿命远远不如人们的预期。针对这一问题，１９９３年 法国Ｂｏｕｙｇｕｅｓ公司研制出一种超高抗压强度、高耐 久性及高韧性的新型水泥基复合材料。１９９４年由 法国的Ｒｉｃｈａｒｄ等人…１发表的论文中，第一次公开 提出活性粉末混凝土（Ｒｅａｃｔｉｖｅ Ｐｏｗｄｅｒ Ｃｏｎｃｒｅｔｅ，简 称ＲＰＣ）这一术语。现今ＲＰＣ已成为国际工程材料 领域一个新的研究热点。作为一类新型混凝土， ＲＰＣ不仅可获得２００ ＭＰａ或８００ ＭＰａ的超高抗压 强度，而且具有３０～６０ ＭＰａ的抗折强度，有效地克 服了普通高性能混凝土的高脆性＿２ｊ。 １ 活性粉末混凝土的组成和基本原理 ＲＰＣ是一种高强度、高韧性、低孔隙率和极低 渗透性的超高性能混凝土，它主要由水泥、石英砂、 石英粉、硅灰、钢纤维和高效减水剂组成，采用适当 的成型和养护工艺制成的。考虑到当材料含有的微 裂缝和孔隙等缺陷最少，就可以获得由其组成材料 ２０ 所决定的最大承载能力并具有很高的耐久性，ＲＰＣ 所采用的原材料平均颗粒尺寸在０．１ ｍ到１ ｍｉｌｌ 之间，目的是尽量减小混凝土中的孔隙率，从而使拌 合物更加密实。 ＲＰＣ的制备过程主要包括一下几点：１ 去除粒 径大于１ ｍｍ的粗骨料，以改善内部结构 Ｊ均匀性； ２）优选与活性组分相容性良好的减水剂，以降低水 胶比；３）优化整体活性组分的级配，对于抗压强度 ２００ ＭＰａ级的ＲＰＣ，可选用优质活性超细掺料部分 代替硅灰；４）掺入细短钢纤维，以提高韧性和体积稳 定性；５）成型过程中施加压力，以提高内部结构的密 实度；６）通过热养护来加速活性粉末的水化反应和 改善微观结构，促进细骨料与活性粉末的反应，改善 界面的粘结力。由于ＲＰＣ在配制过程中去除粗骨 料、优化颗粒级配及凝固阶段的加压措施等提高了 其密实度，而且采用了好的养护制度，充分改善了其 内部微观结构，所以ＲＰＣ具有很高的抗压强度。 ＲＰＣ按其抗压强度可以分为２００ ＭＰａ级、５００ ＭＰａ

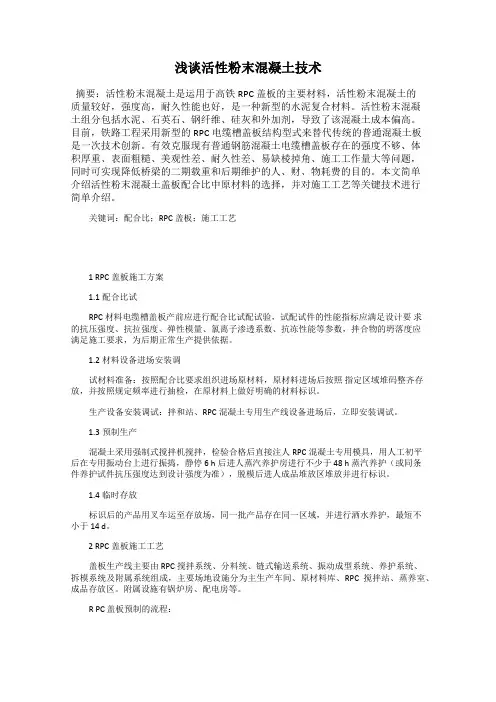

浅谈活性粉末混凝土技术
摘要：活性粉末混凝土是运用于高铁RPC盖板的主要材料，活性粉末混凝土的质量较好，强度高，耐久性能也好，是一种新型的水泥复合材料。活性粉末混凝土组分包括水泥、石英石、钢纤维、硅灰和外加剂，导致了该混凝土成本偏高。目前，铁路工程采用新型的RPC电缆槽盖板结构型式来替代传统的普通混凝土板是一次技术创新。有效克服现有普通钢筋混凝土电缆槽盖板存在的强度不够、体积厚重、表面粗糙、美观性差、耐久性差、易缺棱掉角、施工工作量大等问题，同时可实现降低桥梁的二期载重和后期维护的人、财、物耗费的目的。本文简单介绍活性粉末混凝土盖板配合比中原材料的选择，并对施工工艺等关键技术进行简单介绍。
关键词：配合比；RPC盖板；施工工艺
1 RPC盖板施工方案
1.1配合比试
RPC材料电缆槽盖板产前应进行配合比试配试验，试配试件的性能指标应满足设计要 求的抗压强度、抗拉强度、弹性模量、氯离子渗透系数、抗冻性能等参数，拌合物的坍落度应满足施工要求，为后期正常生产提供依据。
1.2材料设备进场安装调
试材料准备：按照配合比要求组织进场原材料，原材料进场后按照 指定区域堆码整齐存放，并按照规定频率进行抽检，在原材料上做好明确的材料标识。
生产设备安装调试：拌和站、RPC混凝土专用生产线设备进场后，立即安装调试。
1.3预制生产
混凝土采用强制式搅拌机搅拌，检验合格后直接注人RPC混凝土专用模具，用人工初平后在专用振动台上进行振捣，静停6 h后进人蒸汽养护房进行不少于48 h蒸汽养护（或同条件养护试件抗压强度达到设计强度为准），脱模后进人成品堆放区堆放并进行标识。
1.4临时存放
标识后的产品用叉车运至存放场，同一批产品存在同一区域，并进行洒水养护，最短不小于14 d。
