晶体管知识点总结

电工技术与电子技术—知识点讲解

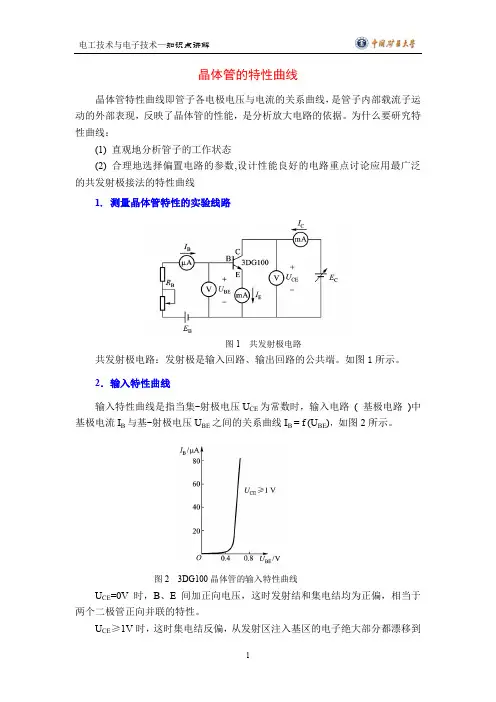

1 晶体管的特性曲线

晶体管特性曲线即管子各电极电压与电流的关系曲线，是管子内部载流子运

动的外部表现，反映了晶体管的性能，是分析放大电路的依据。为什么要研究特

性曲线：

(1) 直观地分析管子的工作状态

(2) 合理地选择偏置电路的参数,设计性能良好的电路重点讨论应用最广泛

的共发射极接法的特性曲线

1. 测量晶体管特性的实验线路

图1 共发射极电路

共发射极电路：发射极是输入回路、输出回路的公共端。如图1所示。

2．输入特性曲线

输入特性曲线是指当集-射极电压U

CE为常数时，输入电路 ( 基极电路 )中

基极电流I

B与基-射极电压U

BE之间的关系曲线I

B = f (U

BE)，如图2所示。

图2 3DG100晶体管的输入特性曲线

U

CE=0V时，B、E间加正向电压，这时发射结和集电结均为正偏，相当于

两个二极管正向并联的特性。

U

CE≥1V时，这时集电结反偏，

从发射区注入基区的电子绝大部分都漂移到电工技术与电子技术—知识点讲解

2 集电极，只有小部分与空穴复合形成I

B。 U

CE>1V以后，I

C增加很少，因此I

B

的变化量也很少，可以忽略U

CE对I

B的影响，即输入特性曲线都重合。

由输入特性曲线可知，和二极管的伏安特性一样，晶体管的输入特性也有一

段死区。只有在发射结外接电压大于死区电压时，晶体管才会导通，有电流I

B。

晶体管死区电压：硅管0.5V，锗管0.1V。晶体管正常工作时发射结电压：

NPN型硅管 U

BE 0.6 ~ 0.7) V

PNP型锗管 U

BE 0.2 ~ 0.3) V

3．输出特性曲线

输出特性曲线是指当基极电流I

B为常数时，输出电路(集电极电路 )中集电

极电流I

C与集-射极电压U

CE之间的关系曲线I

C = f (U

CE)，如图3所示。

在不同的I

B下，可得出不同的I

C随U

CE变化曲线，所以晶体管的输出特性曲

线是一族曲线。下面结合图4共发射极电路来进行分析。

电力电子题库（第一章第四章）

《电力电子技术》机械工业出版社命题人马宏松

第一章功率二极管和晶闸管

知识点：

功率二极管的符号，特性，参数晶闸管的符号、特性、参数、工作原理双向晶闸管的符号、特性、参数、工作原理可关断晶闸管的符号、特性、参数、工作原理

一、填空题

1、自从_1956____年美国研制出第一只晶闸管。

2、晶闸管具有体积小、重量轻、损耗小、控制特性好等特点。

3、晶闸管的三个极分别为阳极、阴极、门极4、晶闸管导通的条件：在晶闸管的阳极和阴极间加正向电压，同时在它的阴极和门极间也加正向电压，两者缺一不可。5、晶闸管一旦导通，门极即失去控制作用。

6、晶闸管的关断条件：使流过晶闸管的阳极电流小于维持电流

7、双向晶闸管的四种触发方式：I+触发方式I-触发方式Ⅲ+触发方式Ⅲ-触发方式。

8、GTO的开通时间由延迟时间和上升时间组成。

9、GTO的关断时间由存储时间、下降时间、和尾部时间

10、功率二极管的导通条件：加正向电压导通，加反向电压截止。11、对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL___>_____IH12、晶闸管断态不重复电压UDSM与转折电压UBO数值大小上应为，UDSM__<______ubo>

13、普通晶闸管内部有两个PN结,，外部有三个电极，分别是阳极A极阴极K极和门极G极。

14、晶闸管在其阳极与阴极之间加上正向电压的同时，门极上加上触发电压，晶闸管就导通。15、、晶闸管的工作状态有正向阻断状态，正向导通状态和反向阻断状态。

16、某半导体器件的型号为KP50—7的，其中KP表示该器件的名称为普通晶闸管，50表示额定电流50A，7表示额定电压700V

17、只有当阳极电流小于维持电流电流时，晶闸管才会由导通转为截止。18、当增大晶闸管可控整流的控制角α，负载上得到的直流电压平均值会减小二、判断题

1、第一只晶闸管是1960年诞生的。（错）

2、1957年至1980年称为现代电力电子技术阶段。（错）3、功率二极管加正向电压导通，加反向电压截止。（对）4、平板型元件的散热器一般不应自行拆装。（对）

大一电路基础知识点总结笔记

1. 电阻（Resistor）

电阻是用来阻碍电流流动的元件，在电路中常用Ω（欧姆）来表示电阻大小。电阻的阻值可以根据欧姆定律通过电压和电流的关系来计算，即V=IR，其中V表示电压，I表示电流，R表示电阻值。

2. 电容（Capacitor）

电容是一种可以存储电荷的元件。电容的单位是法拉（F）。电容器由两个导体板和介质组成，通过在两板之间施加电压来充电或放电。电容器的充电和放电过程可以用RC电路模型来描述。

3. 电感（Inductor）

电感是一种储存能量的元件。它是通过绕制导线构成的线圈来实现的。电感的单位是亨利（H）。在电路中，电感阻碍电流变化，可以用来滤波和储存电能。电感的作用可以用LC电路模型来描述。

4. 直流电路（DC Circuit） 直流电路是电流方向恒定的电路。直流电路中，电流从正极流向负极，通过电阻、电容、电感等元件。

5. 交流电路（AC Circuit）

交流电路是电流方向和大小随时间变化的电路。交流电路中，电流根据正弦规律周期性地变化，常用交流电压和交流电流表示。

6. Ohm's Law（欧姆定律）

欧姆定律描述了电流、电压和电阻之间的关系。根据欧姆定律，电流等于电压与电阻的比值，即I=V/R。欧姆定律在电路分析和计算中经常使用。

7. 串联电路（Series Circuit）

串联电路是将电路中的元件一个接一个地连接起来的电路。在串联电路中，电流在各个元件中的数值相等，电压按照元件电阻比例分布。

8. 并联电路（Parallel Circuit） 并联电路是将电路中的元件同时连接在电路的两个节点上的电路。在并联电路中，电压在各个元件中的数值相等，电流按照元件电导比例分布。

9. 电阻分压（Voltage Divider）

电阻分压是一种常用的电路连接方式，通过将电阻串联连接，可以按照比例分配电压。通过电阻分压原理，可以实现电路中的信号调节和电压控制。

高考物理晶体知识点总结

在高中物理学习中，物理学家对于物质的研究起到了举足轻重的作用。在材料研究中，晶体是一个重要的概念。晶体是一种由具有高度有序排列的原子、离子或分子组成的物质。在高考物理考试中，晶体也是一个常见的命题内容。本文将对高考物理晶体知识点进行总结。

1. 晶体结构

晶体结构是晶体的内部结构排列方式。常见的晶体结构有立方晶系、正交晶系、四方晶系、六方晶系、三斜晶系等。其中最常见的是立方晶系，也是最简单的晶体结构。其特点是晶体的边长相等，角度相等。通过了解晶体结构，我们可以进一步了解晶体的性质。

2. 晶体的性质

晶体的性质是由晶体结构和组成元素决定的。晶体的性质包括晶体的硬度、熔点、导电性等。晶体的硬度与结构紧密相关，一般来说，晶体结构越紧密，晶体的硬度越大。而晶体的熔点则与晶体间的相互作用有关，一般来说，相互作用越强，晶体的熔点越高。晶体的导电性则由晶体中的自由电子或离子决定，含有自由电子或离子的晶体具有较好的导电性。

3. 晶体的缺陷

在晶体中，由于各种因素的影响，会产生一些结构上的缺陷。常见的晶体缺陷有点缺陷、线缺陷和面缺陷。点缺陷是指晶体中某个位置的原子或离子发生缺陷，例如缺失、取代等。线缺陷是指某些晶胞中出现原子排列的错位，例如位错。面缺陷是指晶体中某些平面的原子排列出现缺陷，例如晶界。晶体的缺陷会影响晶体的性质和稳定性。

4. 晶体的衍射

晶体的衍射是一个重要的物理现象。晶体的衍射是指入射的光束在晶体结构内部发生折射、反射和干涉等现象，从而形成特定的衍射图样。通过晶体的衍射图样，我们可以了解晶体的结构和晶胞参数等信息。晶体衍射在X射线衍射和电子衍射等领域有着广泛的应用。

5. 晶体的应用

晶体在生活中有着广泛的应用。晶体的高硬度和透明度使其成为制造光学器件的理想材料，例如晶体振荡器、晶体管等。晶体的独特的电学性质使其成为电子器件的核心材料，例如二极管、半导体等。此外，晶体还广泛应用于化学、能源等领域。
