印天红外电子白板使用说明书

印天交互式电子白板培训手册普定县教育信息化专业指导团队目录一、准备工作 (1)1.1白板的定位 (1)1.2软件的启动和退出 (2)二、常用工具 (2)2.1新建页面 (2)2.2书写工具 (2)2.3擦除工具 (4)2.4图形工具 (4)2.5填充工具 (5)2.6记录工具 (6)2.7屏幕工具 (7)2.8教辅工具 (8)三、学科工具 (12)3.1数学 (12)3.2物理 (13)3.3化学 (13)3.4语文 (15)3.5英语 (16)四、系统工具 (17)五、电子白板常见问题、使用与养护 (19)一、准备工作1.1白板的定位双击电脑桌面上的图标，建立电子白板与电脑之间的连接，连接完成后会，该图标会出现在白板的右下角任务栏中，点击此图标，弹出如下对话框。

，点击“定位屏幕”，进入定位程序，屏幕会出现如下界面。

使用书写笔依次垂直点击十字交叉点校正，可以使用笔尖来精确定位。

1.2软件的启动和退出启动软件有两种方式：第一种：双击或右键单击打开桌面上的快捷方式；第二种：在系统中，选择“开始”菜单，在“程序”菜单项中选择“IntechBoard”程序选项中的“IntechBoard”，即可启动软件。

软件退出：单击菜单中的“文件”，选择“退出”即可。

二、常用工具2.1新建页面新建页面：新建一个空白的页面。

2.2书写工具在使用书写工具时，首先应根据实际情况对线宽、线型和笔颜色进行设置。

选择硬笔图标，在如下对话框中进行设置。

硬笔：书写笔迹类似钢笔、圆珠笔、粉笔等。

软笔：书写笔迹类似毛笔，可以描绘出笔锋以及笔迹的轻重缓急。

纹理笔：书写出有固定纹理的笔迹。

选中纹理笔后，在如下对话框中选择所需纹理。

此外，使用纹理笔还可以刮出其他图片，点击纹理笔，选择其他纹理，会弹出如下对话框，选中要呈现的图片点击打开，然后再在白板上进行刮擦即可。

提示：使用纹理笔刮出图片时，建议将笔的线宽设置大一些。

智能笔：智能笔能够对用户手绘图形进行智能识别，其支持对象为无箭头线段、单箭头线段、双箭头线段、三角形、矩形、正方形、圆和椭圆等图形类别。

电子白板使用说明电子白板使用说明一、笔及板擦的使用笔尖为左键，右键，漫游键黑板擦二、连线USB三、安装电子白板软件四、使用方法。

1、电子白板定位2、启动电子白板四种模式：窗口模式、边框模式以及全屏模式是白板软件的三种不同操作模式，教师在教学时均可将三种模式切换到桌面模式。

在桌面模式下，用户实际上已经从白板软件中切出，此时用户可以操作WINDOWS系统下任何应用程序，也可以实现对WINDOWS系统中的应用程序进行批注等操作。

用户可单击切换功能按钮切入到桌面模式，此时会在操作系统当前界面下出现如图所示的桌面模式工具栏。

图桌面模式工具栏用户单击桌面模式主按钮可实现桌面模式工具栏的伸缩。

五：各工具的使用开始”选项卡开始选项卡中包括了软件中的常用功能按键，如图所示。

该选项卡提供文件的新建、保存、关闭、删除，软件模式的切换，常用书写工具的编辑等常用功能。

图开始选项卡具体功能如下表所示。

按钮名称功能选择单击此按钮可以切换到选择状态，从而实现对页面中对象的选择。

智能笔智能笔够对用户手绘的图形进行智能识别，如线段、角、三角形等，并针对不同的图形提供了不同的控制点，可以对图形形状进行调整，如右图。

硬笔模仿钢笔、圆珠笔、粉笔等硬笔的书写笔迹。

软笔模仿毛笔的书写笔迹，可以描绘出笔锋以及笔迹的轻重缓急。

笔色单击该按钮生成如图所示的对话框，在该对话框中可调整笔画对象的颜色透明度等属性。

图笔色调整对话框宽度单击该按钮生成如图所示的对话框，在该对话框中可调整笔迹的宽度。

图笔迹宽度对话框删除对笔迹进行擦拭，提供点擦拭区域擦拭；清页为用户提供整页的书写的内容的清除；撤销撤消当前笔迹；重做单击该按钮可恢复“撤销”按钮取消的操作；屏幕批注为用户提供透明页功能，可在PPT等软件下进行书写和批注；新建页面为用户提供新建屏幕页、白板页、蓝板页、黑板页；漫游为用户提供无限漫游，实现大屏幕页书写功能；页面回放单击此按钮可以实现对页面中操作过程的回放。

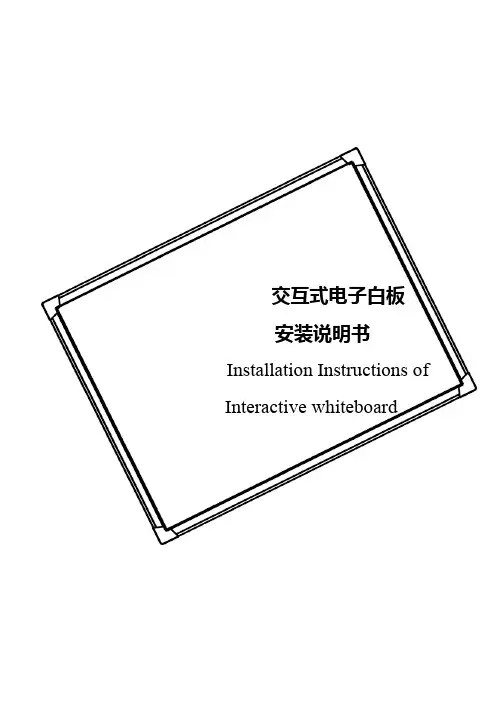

交互式电子白板安装说明书Installation Instructions of Interactive whiteboard交互式电子白板安装说明(Installation Instructions of Interactive whiteboard)目录重要声明 (1)环保声明 (1)注意事项 (1)安装准备 (2)配件清单 (2)安装步骤 (3)连接设备 (5)程序安装 (6)管理设备 (6)常规操作 (10)教育软件使用 (10)快捷键使用 (10)3重要声明本产品使用说明书适用于本公司所生产的红外交互式电子白板的所有型号。

使用本产品必须严格按照本产品使用说明书的详细操作描述进行使用，请在安装前详细阅读本说明书，以节省您的时间。

包装拆开后视同同意购买本产品，恕不接受退货。

产品规格可能修改，恕不另行通知。

产品可能与所示不同，请以实物为准。

环保声明在丢弃本电子设备时，请勿将其当作一般垃圾处理。

为确保能将污染降到最低，并对全球环境保护作为最大贡献，请以资源回收垃圾处理方式处理。

注意事项本产品为精密电子设备，请勿与水接触。

请保持本产品清洁，以免灰尘等杂物影响产品正常使用。

请在平整的墙面安装，在保证产品稳固的同时，避免因螺丝过紧造成产品变形。

安装准备请准备以下安装工具：名称规格数量螺丝刀十字形1把电钻+钻头5mm 1套锤子1把配件清单打开包装后，请检查包装箱内的配件是否齐全，如有错漏，请联系当地经销商。

安装步骤1.打孔:按照左图所示尺寸在平整的墙面打孔。

本图尺寸适合于82寸产品,其它尺寸,请适当调整。

如墙面不平整，请采取适当措施整理平整后再进行安装。

2.钉入胶塞：将配套的胶塞用锤子钉入墙中。

3.安装挂墙件：将两片壁挂件用螺丝固定到墙上。

34.安装白板将白板上挂件挂在壁挂件上。

5.固定白板：用螺丝固定白板下挂件,保持白板的稳固。

6.选配，可移动支架含装配说明4连接设备1.将电子白板的USB接头连接到计算机的USB接口。

电子白板使用及注意事项电子白板开启顺序：需要使用白板时，请全开黑板，露出整个白板板面，用干净湿润的布清洁白板下方的红外框，开启电脑，进入桌面后右下角任务栏出现绿色图标，双击白板图标程序即可正常使用。

勿用水性笔、油性笔、圆珠笔等在上面写画。

1、如图标一直为红色，证明白板没有连接上，白板有水印，不能书写，等情况请重新启动电脑看能不能恢复，如果这样还用不了，请把软件卸载了，重新安装即可。

2、如果出现鼠标不能移动或跳动，点击白板无反应的情况，请先清洁红外框，将黑板推掩住白板，此时鼠标便可使用。

再点击电脑右下方图标“退出”，此时将黑板全部打开，然后双击桌面上的此图标，这时需要重新定位即可。

3、360杀毒及360安全卫士原来本身是款外挂软件，对很多软件不兼容有时可能会对白板软件产生排斥，会破坏白板程序，建议用金山毒霸杀毒软件。

及时更新病毒库。

4、HHT-Tech5是电子白板的驱动程序的名称，如提示找到HHT-Tech5 请同意加载，并不断按下一步，完成白板的驱动。

右下角图标将由红色转换成绿色，只有变成绿色后白板才有书写功能。

5、如果白板书写位置不准，则点击图标选择“定位”。

总共13个键的定位9加4个快捷键，先出现一个1到9点的白板定位，根据提示按照顺序，笔在白板上的相应位置点击，等绿色的显示条读完即可做下点定位，左右两侧快捷栏上下图标，共4个点（左上，右上，右下，左下）也需要定位，才能快捷有效。

6、启动白板程序后点击切换键在双侧快捷键的倒数第四个就是，这是有个选项卡会浮动在桌面，这是再打开PPT到播放状态下，在浮动栏上选择笔或批注图标就可以批注了。

这时会在PPT的右下角有个对PPT的操作图标，它可以对它进行左右翻页，以及鼠标的选择。

7、白板两侧的快捷键有一个类似的批注键，它是笔的属性，点击它之后是相当于笔的使用，不能批注。

8、投影的连续使用时间不要超过4小时，半小时之内不用投影时请关闭投影，每次关闭投影之后间隔15分钟以上才能再次开启投影。
