origin作图技巧
1.坐标注释要正确。双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）
2.坐标刻度要为1，2，5或10的倍数。双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。increment里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。
3.坐标刻度要向图内。还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下， 左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。最后点确定就好了
4.图要被坐标轴框起来。你可能不太懂什么意思，跟着我做完就知道了，呵呵。还是刚才那个修改样式窗口 （双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。点确定。现在会发现中间的点或线被四周 坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。
5.图例。这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx图，点是xx ，圈是xx，三角是xx)。如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。双击该框可以修改注释。右键该框选property，可以改框的样式，比如要去掉边框 ，在background中选定none(个人以为没边框好看些)。如果不甚把图例的框给删掉了，不要着急，在工具栏里有New legend按钮，点一下就可以了。

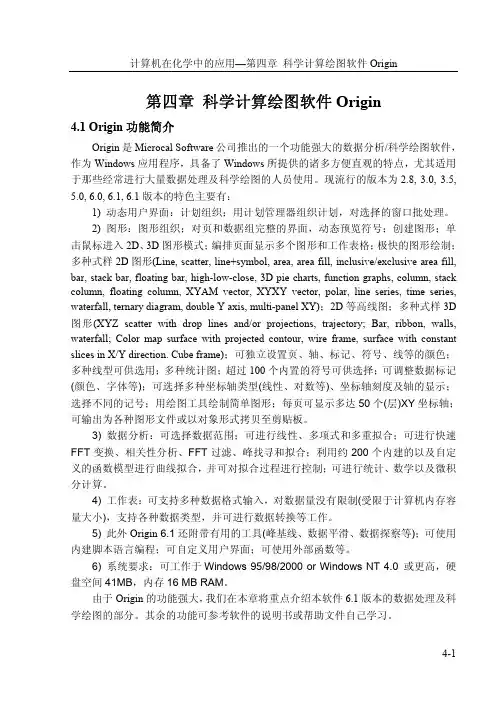

计算机在化学中的应用—第四章 科学计算绘图软件Origin
4-1 第四章 科学计算绘图软件Origin
4.1 Origin功能简介
Origin是Microcal Software公司推出的一个功能强大的数据分析/科学绘图软件，
作为Windows应用程序，具备了Windows所提供的诸多方便直观的特点，尤其适用
于那些经常进行大量数据处理及科学绘图的人员使用。现流行的版本为2.8, 3.0, 3.5,
5.0, 6.0, 6.1, 6.1版本的特色主要有：
1) 动态用户界面：计划组织；用计划管理器组织计划，对选择的窗口批处理。
2) 图形：图形组织；对页和数据组完整的界面，动态预览符号；创建图形；单
击鼠标进入2D、3D图形模式；编排页面显示多个图形和工作表格；极快的图形绘制；
多种式样2D图形(Line, scatter, line+symbol, area, area fill, inclusive/exclusive area fill, bar, stack bar, floating bar, high-low-close, 3D pie charts, function graphs, column, stack column, floating column, XYAM vector, XYXY vector, polar, line series, time series, waterfall, ternary diagram, double Y axis, multi-panel XY)；2D等高线图；多种式样3D
图形(XYZ scatter with drop lines and/or projections, trajectory; Bar, ribbon, walls, waterfall; Color map surface with projected contour, wire frame, surface with constant slices in X/Y direction. Cube frame)；可独立设置页、轴、标记、符号、线等的颜色；
origin的几个使用技巧 2008-06-24 15:15| (分类:默认分类)
1.怎么求非自然数为底的幂函数
Origin中的自然数的幂函数很容易，用EXP函数就可以了，但是其它幂函数没有，例如：将一列数据转变为以10为底，数列为幂指数，用10^col(A)就可以了。
2.如何输入σ，±这样的符号
添加文本，然后点击Ctrl+M，选择你所需的字符，插入就行了。
3.自定义公式拟和技巧
origin7.0中虽然提供了强大的拟合曲线库外，但在实际使用中，你可能会发觉在所提供的曲线库中没有你想要拟合的公式。这时你就可以使用用户自定义公式进行拟合。过程如下：
（1）打开主工具栏中analysis的non-linear curve fit....,这时会出来一个选择公式界面。
（2）选择编辑公式，需要你提供公式名称以供系统保存；还要提供参数的个数及主变量及因变量符号。
（3）按你需要的公式写在编辑框内，注意千万别写错了。写完后按save进行保存。
（4）现在开始拟合：在action中选dataset，提供主变量和因变量的一些相关参数。
（5）在action中选simulate，在参数中填上你根据数据及其它一些条件确定的粗略的初始参数以及拟合起始点的位置及拟合点数，然后按下create curve就会在图上出现一条拟合曲线，但这往往与期望值差距较大，因此接下来需要进行参数优化。
（6）参数优化采用试错法，根据曲线形状逐渐改变参数，注意，多参数时改变任何一个参数都会改变曲线形状，因此可以一次变一个参数，直到达到满意的形状。
（7）在action中选fit，按下Chi-sqr和10-lit。
（8）在action中选results，按下param worksheet生成拟合曲线及数据。此时可以关闭拟合界面。
（9）在图左上角右键点1，选add/remove plot，将多余的曲线删除，将nlsf系列曲线留下。拟合数据可在param worksheet中看到。
1origin绘图技巧、投稿格式
Origin点线图页面转成高清晰TIF图全过程
很多期刊要求高质量图片的，点线图一般要求600dpi以上。平时很多情况都是把ORIGIN的图直接用复制
粘帖过去，像素很低。要转成高质量图片，请看下面的过程。
1.file菜单里面点export page
2.选择保存类型.tif的，勾上show export options
3. 第一个框是选择像素
origin7.0最高支持可选的是600dpi，
如果是只要黑白图，第三个选monochrome,
compression先不需要
再点击OK就生成了我们想要的TIF文件。
4.但是现在这个文件占空间很大，有4M多，上传时候会非常不方便，而且实际像素不够。
所以下面用PS来修改, PS打开这个TIF文件
5.在图像菜单里面选图像大小，这里我们可以进一步修改分辨率和大小
6.这里可以修改分辨率，我这里改成了1200dpi.
宽度按杂志要求。一般小图可以选3.5英寸宽，大图7英寸宽。设置完毕后点好
7.在文件菜单里选存储为
8.直接覆盖掉源文件。点保存
9.这一步很重要，一定记得选上LZW压缩，能大大减小图片文件大小，但是像素不损失。
最后点好就完成整个过程了，放在文章里相当清晰。
到这里就大功告成了
10.如果是要输出彩色的话，选择输出时color depth里面按需要选择，一般选择16colors
要质量更好一点的话，Color space选CMYK模式，color depth选ture color
-----------------------
绘图技巧
投稿要求一般的位图**dpi的tif,...等等
[1] 换算
1dip=1像素/1inc=1像素/2.54cm=0.394像素/cm
[2] 杂志实际刊登图的大小
一般的双栏A4版面，单个栏的宽度一般不超过3.5inc（8.9cm）；双栏为7-7.5inc（17.8-19cm）一般说大部
