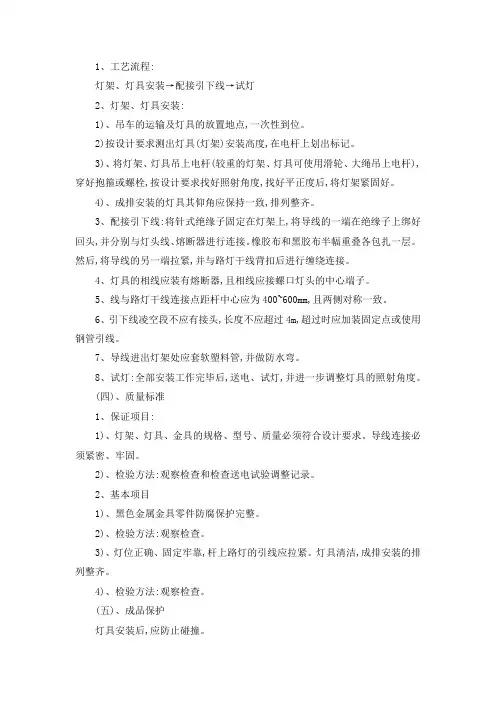

路灯安装方案及措施

1、工艺流程:

灯架、灯具安装→配接引下线→试灯

2、灯架、灯具安装:

1)、吊车的运输及灯具的放置地点,一次性到位。

2)按设计要求测出灯具(灯架)安装高度,在电杆上划出标记。

3)、将灯架、灯具吊上电杆(较重的灯架、灯具可使用滑轮、大绳吊上电杆),穿好抱箍或螺栓,按设计要求找好照射角度,找好平正度后,将灯架紧固好。

4)、成排安装的灯具其仰角应保持一致,排列整齐。

3、配接引下线:将针式绝缘子固定在灯架上,将导线的一端在绝缘子上绑好回头,并分别与灯头线、熔断器进行连接。橡胶布和黑胶布半幅重叠各包扎一层。然后,将导线的另一端拉紧,并与路灯干线背扣后进行缠绕连接。

4、灯具的相线应装有熔断器,且相线应接螺口灯头的中心端子。

5、线与路灯干线连接点距杆中心应为400~600mm,且两侧对称一致。

6、引下线凌空段不应有接头,长度不应超过4m,超过时应加装固定点或使用钢管引线。

7、导线进出灯架处应套软塑料管,并做防水弯。

8、试灯:全部安装工作完毕后,送电、试灯,并进一步调整灯具的照射角度。

(四)、质量标准

1、保证项目:

1)、灯架、灯具、金具的规格、型号、质量必须符合设计要求。导线连接必须紧密、牢固。

2)、检验方法:观察检查和检查送电试验调整记录。

2、基本项目

1)、黑色金属金具零件防腐保护完整。

2)、检验方法:观察检查。

3)、灯位正确、固定牢靠,杆上路灯的引线应拉紧。灯具清洁,成排安装的排列整齐。

4)、检验方法:观察检查。

(五)、成品保护

灯具安装后,应防止碰撞。 (六)、应注意的质量问题

1、引下线松弛。引下线与干线连接处未背扣或杆上操作时碰撞引下线。

2、灯具照射角度不准确。灯架安装固定不牢固,使灯臂横向位移或下倾。

(七)、质量记录

1、灯具、针式绝缘子、绝缘导线等产品出厂质量证明。

2、电杆上路灯安装工程预检、自检记录。

3、设计变更洽商记录、竣工图。

4、架空线路和杆上电气设备安装分项工程质量检验评定记录。

路灯安装施工方案

一、工艺流程

工艺流程：测量定位→路灯基础施工→电缆井施工→路灯电缆沟施工→电缆敷设→路灯安装→调试→自检

二、测量定位

按照施工图纸及现场实际情况，测量放样定出路灯基础、电缆井及电缆管沟等施工安装位置。

三、路灯基础施工

路灯基础位置可根据现场实际情况按规范做适当调整。灯杆立于人行道时，灯杆基础表面与地面相平；灯杆立于机非绿化分隔带时，灯杆基础表面低于地坪面0.2米。

1、基础开挖

（1）、质量控制项目

1）、主控项目

a、基坑尺寸及位置：按照施工要求开挖。

b、标高的允许偏差(单位：mm)：基坑的允许偏差值±1O。

c、长度、宽度(由设计中心线向两边量)允许偏差值(单位：mm)：基坑的允许偏差值±10。

d、边坡：不少于1：0.5，现场特殊情况另行决定。

2）、一般项目

a、表面平整度(单位：mm)：基坑表面允许偏差值±10。

b、基底平整度(单位：mm)：基坑底部允许偏差值±10。

(2)、土方开挖工艺流程

测量放线、验线→开挖→修槽→验槽

(3)、操作工艺

采用挖掘机对基坑的大概长、宽、深土方进行开挖，而后人工修整边坡和基底。基坑开挖后应经监理工程师验收，并签证隐蔽工程验收记录。

(4)、施工注意事项

1）、开挖过程中，严格控制开挖尺寸，基坑底部的开挖宽度要考虑工作面的增加宽度，避免大面积的二次开挖。施工时尽力避免基底超挖，若出现超挖，不得使用弃土就地回填，应采用级配碎石或砂回填到设计值。

2）、尽量减少对基土的扰动。

3）、开挖基坑时，有场地条件的，一次留足回填需要的好土，多余土方运到弃土处，避免二次搬运。

4）、土方开挖时，要注意保护标准定位桩、轴线桩、标准高程桩。

5）、基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护。

6）、施工中如发现有文物或古墓等，应妥善保护，并应立即报请当地有关部门处理后，方可继续施工，尽量不损坏现有树木。在敷设地上或地下的管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。

第一节 路灯安装方案

一、施工准备

（一）技术准备

1、由技术负责人协助项目有关人员认真学习图纸，并进行图纸自审、会审工作，理解设计意图及施工质量标准，以便正确无误地施工。由施工技术组认真编制该工程的施工组织设计，作为工程施工生产的指导性文件。

1、 通过学习，熟悉图纸内容，了解设计要求，施工所应达到的技术标准，明确工艺流程。

2、 进行自审，组织各工种的施工管理人员对本工种的有关图纸进行审查，掌握和了解图纸中的细节。

3、 组织各专业施工队伍共同学习施工图纸，商定施工配合事宜。

（二）生产准备

一、 劳动力的准备

根据确定的现场管理机构建立项目施工管理层，选择高素质的施工作业队伍进行该工程的施工。对工人进行必要的技术、安全、思想和法制教育，教育工人树立“质量第一，安全第一”的正确思想，遵守有关施工和安全的技术法规，遵守地方治安法规。特殊专业工种，将全部使用经特殊培训并有上岗证的施工人员。

二、 材料准备

1、 根据施工组织设计中的施工进度计划和施工预算中的工料分析，编制工程所需材料用量计划，作好备料、供料工作和确定仓库堆场面积及组织运输的依据。

2、 根据材料需用量计划，做好材料的申请、订货和采购工作，使计划得到落实。组织材料按计划进场，并作好保管工作。

4、施工材料的发放用使用管理制订严格的材料领料制度，做到按需领料、按当日施工量领料，防止材料出库后造成的丢失损坏和污染。

三、 机械准备

1、 根据施工组织设计中确定的施工方法、施工机具、设备的要求和数量以及施工进度计划的安排，编制施工机具设备需用量计划，组织施工机具设备需用量计划的落实，确保按期进场。

二、 工期保证措施。

1、 在确保质量和合理施工顺序的前提下，必要时组织连续施工，以充分利用有限时间。

2、 制订工期控制计划；按现场指挥部确定的工期进度计划，每天进行自检，每周作一次工期分析，确保施工进度。

3、 实行工期承包制；各工种要按下达的施工任务单承包工期，对提前工期的给予奖励，对拖延工期的给予处罚。

第一节 路灯安装质量保证措施

一、路灯安装工艺

（一）管沟开挖

1、开挖沟槽

<1>开挖后的土全部采用汽车运至场外堆弃，边挖边将土集中由人工运至现场一地点，统一上车外运；沟槽开挖完毕达到要求后，进行人工精平，用打夯机夯实后压实度大于或等于85%，方可进行下道工序的施工，当土基不能满足设计要求时，现场根据实际情况进行换土。

<2>较好的土，可直接夯实即可；含水量大、松软呈橡皮状的土，必须更换和加固，如遇腐植土不能作为基土，应进行更换；土壤过干或过湿应适当加水或晒干，以达到夯实最佳含水量为宜；土方开挖后，必须全线沿沟设置安全警示灯，以防摔伤等事故。

2、砂垫层施工

砂垫层按100厚进行铺设，采用打夯机进行夯实，宽度不小于设计宽度。

3、路灯基座施工

采用人工开挖，深度为人行道顶面高度以下1.2米，宽度为0.8米，采用路灯厂家定做的专用钢筋笼和底盘基座，人工调平固定后，采用C30混凝土原槽浇注。

（二）电缆敷设

<1>电缆敷设严格按照《电气装置安装工程电缆线路施工及验收规范》

（GB50168-92）的要求施工。

<2>电缆施工内容为：穿管器穿管敷设、剥切制作接头，引入灯具接线，做标记，接地检测等。

<3>电缆敷设包括：测量位置、敷设增强塑料管电缆，埋标识桩、接地检测等内容。

<4>穿电缆在用穿管器的敷设中，注意不能拉紧，要敷设前要检查管内是否通顺无杂物，管口无毛刺，一旦出现异常情况，要及时处理，在敷设完成后要做好端头。电缆的中间接头按标准的干包接头做法施工，做到接头牢固可靠，并尽量减少中间接头。

<5>对已有预埋￠700镀锌钢管管道进行检查，对电缆检验，检验用500伏兆欧表测量，绝缘电阻不低于10兆欧，电缆弯曲半径不小于规定，从手孔井至各灯具之间的管内电缆敷设、进入控制箱、配电箱的终端头应有记载电缆规格、型号、线路名称、回路等的电缆指示牌。在地下管内的电缆不得有接头或伤痕，电缆穿管后，管土用绝缘布包扎或塑料套接。电缆穿越涵洞和桥时，采用￠700镀锌钢管管道包封，并每隔4米采用50*50的方钢固定作为镀锌钢的支撑。
