轻钢龙骨石膏板隔墙施工方案

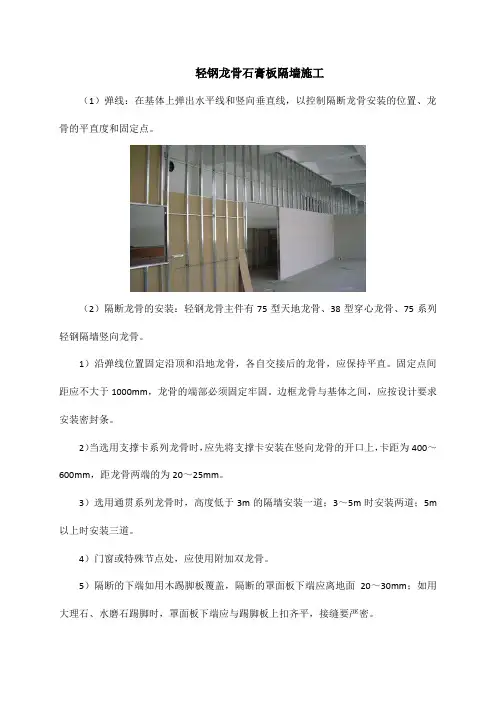

轻钢龙骨石膏板隔墙施工

（1）弹线：在基体上弹出水平线和竖向垂直线，以控制隔断龙骨安装的位置、龙骨的平直度和固定点。

（2）隔断龙骨的安装：轻钢龙骨主件有75型天地龙骨、38型穿心龙骨、75系列轻钢隔墙竖向龙骨。

1）沿弹线位置固定沿顶和沿地龙骨，各自交接后的龙骨，应保持平直。固定点间距应不大于1000mm，龙骨的端部必须固定牢固。边框龙骨与基体之间，应按设计要求安装密封条。

2）当选用支撑卡系列龙骨时，应先将支撑卡安装在竖向龙骨的开口上，卡距为400～600mm，距龙骨两端的为20～25mm。

3）选用通贯系列龙骨时，高度低于3m的隔墙安装一道；3～5m时安装两道；5m以上时安装三道。

4）门窗或特殊节点处，应使用附加双龙骨。

5）隔断的下端如用木踢脚板覆盖，隔断的罩面板下端应离地面20～30mm；如用大理石、水磨石踢脚时，罩面板下端应与踢脚板上扣齐平，接缝要严密。

（3）石膏板安装

安装石膏板前，应对预埋隔断中的管道和附于墙内的设备采取局部加强措施。石膏板应竖向铺设，长边接缝应落在竖向龙骨上。双面石膏罩面板安装，应与龙骨一侧的内外两层石膏板错缝排列接缝不应落在同一根龙骨上；防火设计要求在龙骨骨架之间用75mm岩棉板进行堵塞密实。

4）石膏板应采用自攻螺钉固定。周边螺钉的间距不应大于200mm，中间部分螺钉的间距不应大于300mm，螺钉与板边缘的距离应为10～16mm。

5）安装石膏板时，应从板的中部开始向板的四边固定。钉头略埋入板内，但不得损坏纸面；钉眼应用石膏腻子抹平。

6）石膏板应按框格尺寸裁割准确；就位时应与框格靠紧，阻不得强压。

7）隔墙端部的石膏板与周围的墙或柱应留有3mm的槽口。施铺罩面板时，应先在槽口处加注嵌缝膏，然后铺板并挤压嵌缝膏使面板与邻近表层接触紧密。

8）在丁字型或十字型相接处，如为阴角应用腻子嵌满，贴上接缝带，如为阳角应做护角。

9）石膏板的接缝，一般应3～6mm缝，必须坡口与坡口相接。

青岛内分泌糖尿病医院剩余工程 轻钢龙骨石膏板隔墙方案

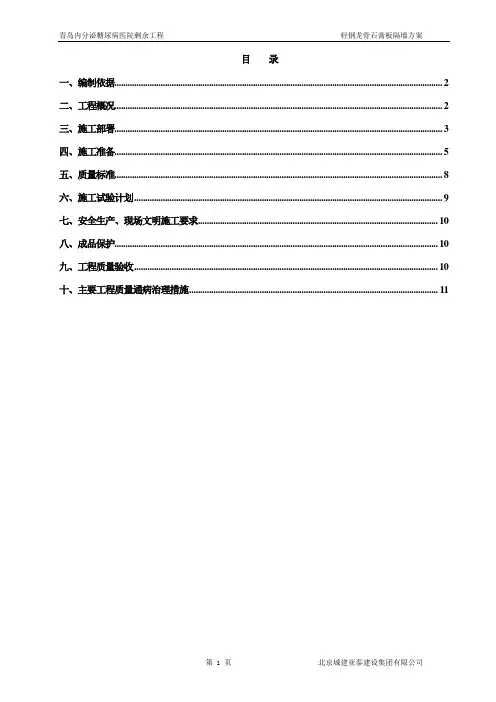

第 1 页 北京城建亚泰建设集团有限公司 目 录

一、编制依据..................................................................................................................................................... 2

二、工程概况..................................................................................................................................................... 2

三、施工部署..................................................................................................................................................... 3

四、施工准备..................................................................................................................................................... 5

五、质量标准..................................................................................................................................................... 8

轻钢龙骨石膏板隔墙施工方案

Last updated on the afternoon of January 3, 2021 中电投财务公司办公楼室内装修工程

轻

钢

龙

骨

石

膏

板

隔

墙

施

工

方

案

编制单位：北京韩建装饰有限公司

年 月 日

一、编制依据

中电投财务公司办公楼室内装修工程工程施工图

中电投财务公司办公楼室内装修工程工程施工组织设计

《建筑装饰装修工程质量验收规范》 GB 20210-2001

《墙身-轻钢石膏板》 88J2（六）

二、工程概况

本工程位于北京市西城区西直门外大街德宝二期5号办公、商业（金贸大厦）项目C1座办公楼,项目总建筑面积约30000平方米（其中办公用房平方米，地下一层产权车位104个、地下三层租用车位126个、地下一层租用房屋平方米、地下一层免费使用权50年物业用房平方米、地下二层免费使用权50年物业用房117平方米。）建筑高度米，建筑层数21层，其中地下3层，地上18层（另一层设有设备层）。建筑层高F1商业用房6米，设备层米；F2-F18办公用房层高米。

三、主要项目施工方法

轻质隔墙及隔断工程

3.1.1主要材料及配件要求

(1)轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨应符合设计要求。

(2)轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件应符合设计要求。

(3)紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝等。 (4)填充隔声材料：按设计要求选用。

(5)罩面板材：12mm防火石膏板、12mm耐水石膏板。

(6)材料经监理甲方确认后方可进料施工。

3.1.2主要机具

直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。

3.1.3作业条件

XXX工程项目 轻钢龙骨石膏板隔墙施工方案 编制人：XXX 批准人：XX XXX公司 XXXX XXX工程 轻钢龙骨石膏板隔墙施工方案

1 1、编制依据 1.1.《墙体-轻钢龙骨石膏板》（88J2） 1.2.《建筑装饰装修工程质量验收规程》（GB50210-2001） 1.3.《建筑工程施工质量验收统一标准》（GBJ50300-2001） 1.4.《XX图纸》 2、工程概况 本工程为XX公司开发的XX酒店。建筑面积43435 M2。酒店22层，地下室一层，高86.3米。结构类型为框架-剪力墙形式。 本工程含有两种石膏板隔墙：125mm厚轻钢龙骨石膏板隔墙（QC75单排四层）、200mm厚轻钢龙骨石膏板隔墙（QC75双排五层）。石膏板隔墙总面积有：125mm厚轻钢龙骨石膏板隔墙8120平米，主要分布在裙房除公共走道、卫生间、浴室、外墙等房间隔墙；200mm厚轻钢龙骨石膏板隔墙4630平米，主要分布在标准层除公共走道、卫生间、浴室、外墙等房间隔墙。 3、施工准备 3.1、主要材料及配件要求 3.1.1.轻钢龙骨主件：沿顶龙骨、沿地龙骨、加强龙骨、竖向龙骨、横向龙骨。 3.1.2.轻钢骨架配件：支撑卡、卡托、角托、连接件、固定件、附墙龙骨、压条等附件。 3.1.3.紧固材料：射钉、膨胀螺栓、镀锌自攻螺丝、木螺丝和粘结嵌缝料。 3.1.4.填充隔声材料：按设计要求选用。 3.1.5.罩面板材：纸面石膏板规格、厚度按图纸要求选定。 3.1.6.材料统计表 XXX工程 轻钢龙骨石膏板隔墙施工方案

2

3.2、主要机具 直流电焊机、电动无齿锯、手电钻、螺丝刀、射钉枪、线坠、靠尺等。 3.3、 作业条件 3.3.1.轻钢骨架、石膏板隔墙施工前应先完成基本的验收工作。 3.3.2.根据设计施工图和材料计划，查实隔墙的全部材料，使其配套齐备。 3.3.3.所有的材料，必须有材料检测报告、合格证。 4、施工工艺 4.1. 工艺流程 地面清理及找平完成——墙体定位—— 安装沿顶龙骨和沿地龙骨——安装边框龙骨——竖向龙骨位置分档——安装竖向龙骨——方管加固——安装门框龙骨——安装横向贯通龙骨——检查龙骨安装——安装一侧石膏板――机电铺管及附墙设备检查——填塞隔音岩棉——安装另一侧石膏板——接缝及护角处理——质量验收 XXX工程 轻钢龙骨石膏板隔墙施工方案
