惠更斯一菲涅耳原理和基尔霍夫衍射公式的讨论
顾 书 龙
（巢湖师专物理系，安徽巢湖２３８０００）
摘要：较详细地讨论了惠更斯一菲涅耳原理和基尔霍夫衍射公式，指出了惠更斯一菲涅耳原理的不足之处
并由基尔霍夫衍射公式推导出惠更斯一菲涅耳原理的适应条件．
关键词：惠更斯一菲涅耳；基尔霍夫；复振幅；衍射
中图分类号：０４３６．１，０４３８．２ 文献标识码：Ａ 文章编号：１００８—２６６２（２００２）０５—００１９—０３
Ｔｈｅ ｄｉｓｃｕｓｓｉｏｎ ａｂｏｕｔ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ Ｈｕｙｇｅｎｓ－Ｆｒｅｓｎｅｌ ａｎｄ
Ｋｉｒｃｈｈｏｆｆ’Ｓ ｄｉｆｆｒａｃｔｉｏｎ ｆｏｒｍｕｌａ
ＧＵ Ｓｈｕ—ｌｏｎｇ
（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｐｈｙｓｉｃｓ，Ｃｈａｏｈｕ Ｔｅａｃｈｅｒｓ Ｃｏｌｌｅｇｅ，Ｃｈａｏｈｕ ２３８０００，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｎ ｔｈｉｓ ｐａｐｅｒ，ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ Ｈｕｙｇｅｎｓ—Ｆｒｅｓｎｅｌ ａｎｄ Ｋｉｒｃｈｈｏｆｆ’Ｓ ｄｉｆｆｒａｃｔｉｏｎ ｆｏｒｍｕｌａ ａｒｅ ｄｉｓｃｕｓｓｅｄ ａｎｄ
ｐｏｉｎｔ ｏｕｔ ｔｈｅ ｐｒｉｎｃｉｐｌｅ ｏｆ Ｈｕｙｇｅｎｓ—Ｆｒｅｓｎｅｌ ｎｏｔ ｂｅ ｅｎｏｕｇｈ ａｎｄ ｉｔ’Ｓ ａｄａｐｔｂｉｌｉｔｙ ｂｙ Ｋｉｒｃｈｈｏｆｆ’Ｓ ｄｉｆｆｒａｃｔｉｏｎ ｆｏｒｍｕｌａ．
Ｋｅｙ ｗｏｒｄｓ：Ｈｕｙｇｅｎｓ—Ｆｒｅｓｎｅｌ；Ｋｉｒｃｈｈｏｆｆ；ｃｏｍｐｌｅｘ ａｍｐｌｉｔｕｄｅ；ｄｉｆｆｒａｃｔｉｏｎ
０引 言
如果光在传播途中受到开有／Ｉ，￣Ｌ的不透明的障碍，就会发生与直线传播偏离的现象．索末菲把衍射定义为“不能用反射
２００８年ｌＯ月 第２５卷第５期 枣庄学院学报 ＪＯＵＲＮＡＬ ＯＦ ＺＡＯＺＨＵＡＮＧ ＵＮＩＶＥＲＳＩＴＹ ０ｃｔ．２０ｏ８ Ｖ０１．２５ Ｎ０．５

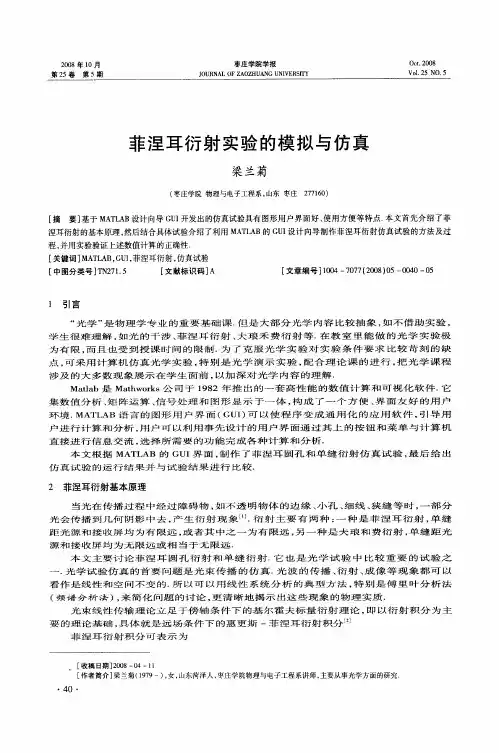

菲涅耳衍射实验的模拟与仿真
