树根桩设计有关规定

树根桩施工方案编制人：审批人：审核人：树根桩施工方案第一节工程概况本工程桩基设计为树根桩，桩径250㎜，桩端持力层为第3层土（粉质粘土混砾卵石夹漂石层）或第4层粉质粘土层。

第二节工程施工测量测量放样作为工程施工的第一道工序贯穿于整个工程的施工过程中，为使精心设计的蓝图衔接成一个整体的作品，测量放样的工作是十分重要的。

建筑施工必须建立精密的施工控制网，施工测量应密切配合工程施工，起到指导施工的作用。

针对这个工程的特点，为使施工放样符合设计要求，指导施工，确保工程质量，测量工作应采取先控制引测，从整体到局部的程序进行。

一、工程定位控制测量针对本工程的实际情况，本工程定位控制测量除了应该结合原先定位放样的测量控制网，建立适合于本工程的测量网外，还应注意以下几点：1、根据施工总平面图上的建（构）筑物的坐标位置、基线、基点的相关数据以及设计图纸上指定的相对标高，为确保控制网的正确，必须由道路上的城市坐标系统结合建筑物划红线引入定位，用经纬仪、水准仪、钢尺进行网点测设。

2、施工方格控制网必须经初定、精测和检测三步进行，并且两个测量仪器施工单位应定期由专人负责进行复核。

3、根据施工现场及周围环境条件，选择适当地方按一次埋设、多种用途、长期使用的原则埋设首级控制点、组成一个完全能满足施工放样的永久性施工控制网，控制点按要求进行技术处理、控制点所处位置要保证今后不被占用且障碍较少、以使对控制点进行使用和保护。

控制点既作平面控制之用，又作标高控制之用。

4、工程开工前，根据工程结构情况，利用首级控制点，分二个班组在实地共同放出二级控制点作为施工的二级控制，并进行联测复核。

该控制点既可用于细部点的放样，同时又可利用作为工程上各结点的复合检测。

5、随着施工的进展，考虑到各种因素可能造成的影响，经常对所有控制点作必要的检测。

二、平面放样1、首先计算出各种轴线交点在控制点所在坐标系统中的坐标，供放样使用。

2、根据具体情况，在与所需放样轴线交点相互通视的地方测设若干转点作为临时控制点。

什么是树根桩法魁网-岩土工程师考试网【岩土工程师考讯】什么是树根桩法树根桩是采用钻机在地基中成孔，放入钢筋或钢筋笼，采用压力通过注浆管向孔中注入水泥浆或水泥砂浆，形成小直径的钻孔灌注桩。

由于采用小型钻机施工，可在土中以不同的倾斜角度成孔，从而形成竖直的和倾斜的桩，用于加层改造工程的地基加固、在既有建筑物下施工地下隧道时对既有建筑物基础的托换，或用于作为边坡上建筑物以及码头下提高地基承载力和边坡稳定性。

树根桩的直径宜为150～300mm，桩长不宜超过30m，桩的布置可采用直桩型或网状结构斜桩型。

树根桩法适用于淤泥、淤泥质土、黏性土、粉土、砂土、碎石土、黄土和人工填土等地基土上既有建筑的修复和增层、古建筑的整修、地下铁道的穿越等加固工程。

1 设计树根桩的单桩竖向承载力可通过单桩载荷试验确定；当无试验资料时，也可按《建筑地基基础设计规范》（GB50007－2002）中桩承载力的有关规定估算。

树根桩的单桩竖向承载力的确定，尚应考虑既有建筑的地基变形条件的限制和桩身材料的强度要求。

桩数可按常规桩基础方法确定。

桩身混凝土强度等级应不小于C20，钢筋笼外径宜小于设计桩径40～60mm。

主筋不宜少于3根。

对软弱地基，主要承受竖向荷载时的钢筋长度不得小于1/2桩长；主要承受水平荷载时应全长配筋。

树根桩设计时，尚应对既有建筑的基础进行有关承载力的验算。

当不满足上述要求时，应先对原基础进行加固或增设新的桩承台。

【例题5】当采用树根桩对原有建筑进行基础托换时，桩身混凝土等级应不小于（），主筋不宜少于（）根，主要承受水平荷载时，钢筋应（）。

A、C20；3；全长配筋；B C30；4；全长配筋；C、 C20；4；不小于1/2桩长；D、C30；3；不小于1/2桩长；答案：A2 施工（1）确定桩位。

（2）钻机成孔，穿过原基础混凝土。

在土层中钻孔时宜采用清水或天然泥浆护壁，也可用套管。

（3）吊放钢筋笼和注浆管。

注浆管应直插到孔底。

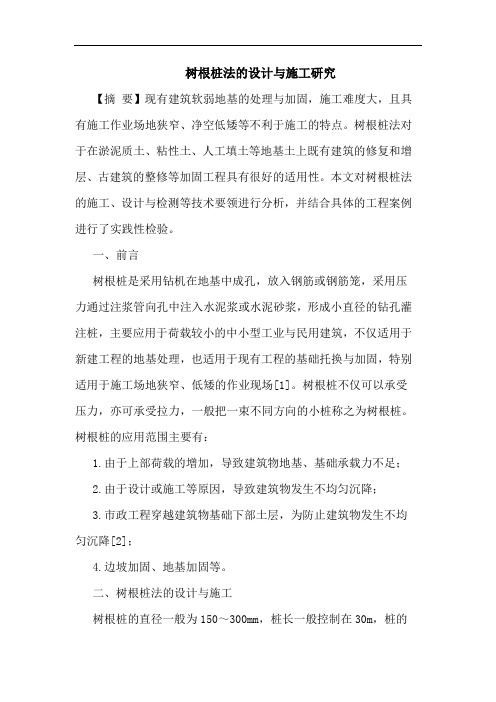

树根桩法的设计与施工研究【摘要】现有建筑软弱地基的处理与加固，施工难度大，且具有施工作业场地狭窄、净空低矮等不利于施工的特点。

树根桩法对于在淤泥质土、粘性土、人工填土等地基土上既有建筑的修复和增层、古建筑的整修等加固工程具有很好的适用性。

本文对树根桩法的施工、设计与检测等技术要领进行分析，并结合具体的工程案例进行了实践性检验。

一、前言树根桩是采用钻机在地基中成孔，放入钢筋或钢筋笼，采用压力通过注浆管向孔中注入水泥浆或水泥砂浆，形成小直径的钻孔灌注桩，主要应用于荷载较小的中小型工业与民用建筑，不仅适用于新建工程的地基处理，也适用于现有工程的基础托换与加固，特别适用于施工场地狭窄、低矮的作业现场[1]。

树根桩不仅可以承受压力，亦可承受拉力，一般把一束不同方向的小桩称之为树根桩。

树根桩的应用范围主要有：1.由于上部荷载的增加，导致建筑物地基、基础承载力不足；2.由于设计或施工等原因，导致建筑物发生不均匀沉降；3.市政工程穿越建筑物基础下部土层，为防止建筑物发生不均匀沉降[2]；4.边坡加固、地基加固等。

二、树根桩法的设计与施工树根桩的直径一般为150～300mm，桩长一般控制在30m，桩的布置可采用直桩型或网状结构斜桩型。

树根桩的单桩竖向承载力的确定，应综合考虑既有建筑的地基变形条件的限制和桩身材料的强度要求，由单桩载荷试验确定，当无试验资料时，也可按《建筑地基基础设计规范》有关规定估算[3]。

桩身混凝土强度等级应不小于c20，钢筋笼外径宜小于设计桩径40～60mm。

主筋不宜少于3根。

对软弱地基，主要承受竖向荷载时的钢筋长度不得小于1/2桩长；主要承受水平荷载时应全长配筋。

树根桩设计时，尚应对既有建筑的基础进行有关承载力的验算。

当不满足上述要求时，应先对原基础进行加固或增设新的桩承台。

树根桩的施工应注意：1.可采用钻机成孔，桩位平面允许偏差±20mm；2.钢筋笼宜整根吊放。

3.注浆管应直插到孔底，注浆材料可采用水泥浆液、水泥砂浆或细石混凝土，当采用碎石填灌时，注浆应采用水泥浆。

树根桩施工的规定
树根桩施工是一种常见的土木工程技术，主要用于加固土地和建筑物的基础。

在进行树根桩施工时，需要遵守一定的规定，以确保施工质量和安全。

首先，施工前需要进行现场勘察和设计，确定树根桩的数量、深度、直径和间距等参数。

同时，还需要评估施工现场的地质条件和承载能力，以确定树根桩的材料和尺寸。

其次，在进行树根桩施工时，应根据设计要求选择合适的施工方法和设备。

常用的施工方法包括钻孔法、冲击法和压注法等，而设备则包括钻机、挖掘机、压路机等。

此外，在进行树根桩施工时，还需要注意以下事项：
1. 施工现场应保持整洁有序，避免杂物堆放和乱丢乱扔。

2. 施工前应对现场进行安全检查，并设置安全警示标志和隔离措施，确保施工过程中人员和设备的安全。

3. 施工中应注意控制振动和噪音，避免对周围环境和建筑物造成影响。

4. 施工结束后，应对现场进行清理和修复，恢复原貌并保持环境卫生。

总之，树根桩施工是一项技术含量较高的土木工程技术，需要遵守一定的规定和标准。

只有在严格按照规定进行施工，并注重安全和环境保护，才能确保施工质量和安全。

树根桩设计施工要点[文章]第一节一般规定1. 树根桩可用作承受垂直荷载支承桩、侧向支护桩、抗渗堵漏墙和托换加固。

2. 树根桩直径在100～300mm范围内，桩长不超过30米，布置形式有各种排列的直桩和网状结构的斜桩。

3. 树根桩作为承重桩时，单桩容许承载力可采用下述方法确定：一、单桩荷载试验。

二、参考同类工程资料。

三、查阅上海市标准《地基基础设计规范》DBJ－11－89，桩侧摩阻力取规范大值。

4. 4.树根桩托换加固时，容许承载力的选择应考虑原有建筑物的低级变形条件的限制。

第二节设计1. 树根桩作为承重桩时，可按摩擦桩设计：Par=Up/K×∑qiliPar-单桩容许承载力（kN）；Up-桩周长（m）；qi-第i层土层极限摩擦力（KPa）,可取上海市标准《地基基础设计规范》DBJ－11－89表6.2.2中的大值； li-第i层土层的桩长度（m）；K-安全系数，一般可取2，对沉降有特殊要求的托换工程，可适当增大。

当桩尖进入硬土层且进行端部扩径时，可计入桩端承载力。

扩径长度应不小于2.5倍桩径，桩端容许承载力为：Pae=Ap'qp/K，式中 Pae-单桩容许桩端端承力（KN），不应超过单桩容许承载力的1/3；Ap'-桩端扩径截面积（m2）；qp-桩端土层极限端承力（KPa）；参见上海市标准《地基基础设计规范》DBJ－11－89；K-安全系数，取值同上。

2. 设计树根桩桩身强度时，桩身砼轴心抗压强度应满足下式要求：fc≥（2～3）Pa/Ap式中 fc-桩身砼轴心抗压强度（KPa）；Pa-单桩容许桩承载力（KPa）；Ap-桩身截面积（m2）；桩身砼标号不小于C15级。

3. 在沟槽开挖埋管时作为侧向支护的树根桩工程可不采用井点降水措施，树根桩墙的设计应满足抗渗漏的要求。

树根桩的插入深度宜在（0.6～1.0）倍开挖深度内选取，应尽可能使桩尖进入不透水层。

内支撑的垂直向间距为1.5～2.5m；沿沟槽纵向间距为2.5～4.0m。

树根桩施工的规定树木是城市环境中不可或缺的一部分，但是因为城市建设而必须移植或砍伐时，会产生一些树根和树桩，这些树根和树桩如果不经过处理，就会对城市环境造成不良影响。

因此，树根桩施工的规定必不可少。

首先，树根桩施工需要符合相关环保法律法规。

在进行树根桩处理前，必须重新评估移植或砍伐此树的理由是否正当合理。

如果是由于城市建设必须砍伐树木时，应先征得有关部门的批准，同时按照相关法规及时申请施工许可。

其次，树根桩施工要考虑周围环境和公共安全。

进行处理时，必须根据周围环境和公共安全的情况特殊处理。

例如，密集的市区环境下，应采用更安全的处理方式，比如使用机械设备从地下挖掘树根，避免对周围环境造成破坏，同时也减少安全事故的风险。

处理后，要对井盖进行严密封闭，避免树根枯朽或病变后破坏路面或人行道等。

最后，进行树根桩施工时要正确处理其后续的问题，防止造成二次损害。

如果处理不当，树根和树桩未完全除去，就会影响路面的平整，还会影响道路通行、生态环境和公共安全等。

而且，未处理的树根和树桩也有可能对下方管道和电缆造成隐患，从而影响城市基础设施的正常使用。

总之，树根桩施工是环保和城市建设工作中的重要环节，需要遵循法律法规，考虑环境和安全问题，并对其后续问题做出正确处理，以保证城市环境的卫生和整洁，同时也维护城市基础设施的正常运行。

除了上述的规定外，树根桩施工还需要做好以下几个方面的工作。

一是开展现场调查。

在树根桩施工前，必须对现场进行充分了解，了解周围的环境、道路、管道和电缆等情况，以有效地避免因为施工而带来的意外事件。

二是对施工人员和设备进行安全检查。

在进行施工前，必须对工作人员和设备进行安全检查，确保他们有足够的技能来操作设备，以及可以及时正确地处理突发情况，确保操作过程中的安全。

三是做好施工前的准备工作。

施工前，需要选择正确的设备和工具，并准备好所需的材料和配件，为施工做好充分的准备工作。

四是进行施工过程中的安全保障。
