露天煤矿施工组织设计方案目录一、总则 (3)1.1 方案编制依据与原则 (3)1.2 工程概况与施工特点 (4)1.3 方案适用范围与施工条件 (5)二、施工准备 (6)2.1 施工材料设备采购计划 (7)2.2 施工队伍组建与培训 (8)2.3 施工场地布置与临时设施建设 (9)2.4 施工图纸与设计文件供应 (11)2.5 通信与交通保障措施 (11)三、施工总平面布置 (12)3.1 总体布局规划 (13)3.2 功能区域划分 (14)3.3 环保设施设置 (15)3.4 安全防护措施 (17)四、施工方案选择与施工方法 (18)4.1 地质勘探与岩土工程评价 (19)4.2 边坡稳定与支护方案 (21)4.3 采掘运输系统设计与施工 (22)4.4 矿山排水与防洪措施 (23)4.5 煤层开采工艺与设备选型 (24)4.6 施工设备选型与配置 (25)4.7 施工顺序与进度计划安排 (26)五、施工技术与质量保证措施 (27)5.1 施工工艺流程优化 (28)5.2 质量管理体系建立与实施 (29)5.3 施工质量检查与验收标准 (31)5.4 不良地质条件应对措施 (31)5.5 环保与职业健康安全保障措施 (33)六、施工安全管理与应急预案 (35)6.1 安全生产责任制落实 (36)6.2 安全风险识别与评估 (37)6.3 安全防护设施与警示标识设置 (38)6.4 应急预案制定与演练 (39)6.5 安全教育培训与交底 (40)七、施工进度与计划管理 (42)7.1 施工进度计划编制与审批 (43)7.2 进度控制措施与方法 (44)7.3 工期延误原因分析与处理 (45)7.4 监控与调整机制建立 (48)八、施工成本与预算管理 (49)8.1 施工成本预测与估算 (51)8.2 预算编制与审批流程 (53)8.3 成本控制与核算方法 (54)8.4 财务报表与分析 (55)九、施工组织与管理保障 (55)9.1 组织架构设置与职责明确 (57)9.2 人力资源调配与培训计划 (58)9.3 施工设备管理与维护保养 (59)9.4 信息与沟通渠道畅通 (60)9.5 现场文明施工管理 (61)一、总则本方案旨在为露天煤矿施工提供一套完整的组织设计方案，以确保工程的顺利进行和高效完成。
目录前言 (1)第一章工程概况 (2)第一节交通条件 (2)第二节工程说明 (2)第二章施工准备 (3)第一节地面工业广场临时施工设施的布置 (4)第二节生活区布置 (5)第三节主要施工设备、材料 (7)第四节施工组织及人员配备 (9)第三章主要施工系统 (11)第四章施工方案 (15)第一节施工顺序 (15)第二节施工方法 (16)第三节各工序质量要求 (18)第四节爆破 (18)第五节工程测量及地质工作 (19)第五章施工进度计划及保证措施 (21)第一节施工进度计划安排 (21)第二节施工工期保证措施 (24)第三节工作面劳动力配备 (27)第六章质量管理与控制 (27)第一节质量标准 (27)第二节质量管理组织机构 (27)第三节工程质量保证措施 (29)第七章健康、安全、环境管理及控制措施 (41)第一节健康管理 (41)第二节安全管理 (43)第三节冬、雨季及夏季施工措施 (60)第四节文明施工 (61)第五节揭煤防突措施 (63)第九章存在的问题与建议 (70)前言XXX煤矿行政区划属贵州省黔西县中建乡。
建设单位为贵州世纪资源勘查开发有限责任公司。
该矿井系重庆煤炭设计研究院设计，设计年产60万t/a。
矿井开拓方式为平硐开拓。
本施工组织设计系根据贵州世纪资源勘查开发有限责任公司提供的设计图、招标文件及实地考察后编制。
编制过程中，在熟悉领会设计意图和组织现场踏勘的基础上，根据我公司的施工素质及技术装备，在考虑执行国家有关建设工程技术标准和规范的情况下，采取了可靠的施工技术管理方法进行组织施工，合理地对人力资源、施工机械及物资材料进行配置。
本施工组织设计编制主要依据下列主要技术标准。
1、《煤矿井巷工程质量验收评定标准》(MT5009-94);2、《煤矿井巷工程施工及验收规范》(GBJ213-90);3、《锚喷支护工程质量检测规程》(MT/T5015-96);4、《砌体工程施工质量验收规范》(GB50-203-2002);5、《混凝土结构工程施工及验收规范》(GB50204-2002);6、《锚杆喷射混凝土支护技术规范》(GB50086-2002);7、《煤矿测量规程》(1998年);8、《煤矿地质规程》;9、《煤矿安全规程》;10、《建筑地基基础工程施工质量验收规范》GB50202-200211、《煤矿防治水规定》(国家安监总局)第一章工程概况第一节交通条件XXX煤矿位于贵州省黔西县中建乡，距离县城60km，距离黔西电厂46km，距离金沙电厂30km，交通方便。
前言我公司对《掘进工程招标文件》进行了认真研究，我们深信以我公司的装备能力、技术水平、施工经验完全可以快速、优质、高效地建成“运输顺槽及绕道掘进工程”，并在工期和质量上达到或超过建设方的要求。
若我公司中标承建“回风绕道掘进工程”，我们将把该项工程当作我公司的主要施工项目，从人力、物力和财力等方面予以全力保障。
我们将按照系统工程理论和方法编制项目实施网络计划，并以此为依据控制项目的工期。
以现场动态管理为基础采用可行的施工技术，以ISO9001：2000质量保证体系为基础进行全面质量控制；用事故树和生物钟进行安全防患预测分析和控制，精心组织，统筹安排、优质高效、安全快速、文明施工、确保工期及质量。
1．积极响应招标要求，以优质工程为目标，实施工程项目管理，对工程质量、工期、成本实施有效控制。
2．采用机械化配套的井巷作业法施工，以实现优质、快速、安全的目标。
3．按工序划分专业班组，实现工种工序专业化，提高工人的操作技术水平、达到优质、快速、高效的目标。
4．巷道连接交叉口处，采用边掘边锚喷的永久支护施工方案，以确保其整体性。
5．施工设备：配备空压机20m³一台、局扇2×30KW局扇两台、搅拌机0.5 m³一台、YT-28风钻6部，施工快捷方便，设备、材料能够长期使用，降低工程造价。
第一章编制依据和原则第一节编制依据1、本施工设计执行如下国家现行的法律、法规、规范、标准（1）施工及验收规范、规程及标准1) 《中华人们共和国安全生产法》2) 《中华人民共和国矿山安全法》3) 《建筑工程施工质量验收统一标准》（GB50300-2001）4) 《建筑地基基础工程质量验收规范》（GB50202-2002）5) 《砌体工程施工质量验收规范》（GB50203-2002）6) 《混凝土工程施工质量验收规范》（GB0204-2002）7) 《混凝土结构工程施工质量验收规范》（GB50204-2002）8) 《钢筋焊接及验收规范》 (JGJ18-84)9) 《地下防水工程质量验收规范》 (GB50208-2002)10) 《工程测量规范》 (GB50026-93)11) 《建筑电气工程施工质量验收规范》 (GB50303-2002)12) 《矿山井巷工程施工及验收规范》 (GBJ213-90)13) 《煤矿井巷工程质量检验评定标准》 (MT5009-94)14) 《煤矿安全规程》（2006年版）15）《煤矿井巷工程测量规范》（GB50026-92）16)《煤矿测量规程》（能源煤总[1989]25号）17)《锚杆喷射混凝土支护技术规范》（GB50086—2001）18)《混凝土结构工程施工及验收规范》 (GBJ50204-92)19)《混凝土质量控制标准》 (JB50164-92)20)《混凝土强度检验评定标准》 (JBJ107-87)21)《钢结构工程施工质量验收规范》 (GB50205-2002)22)《建筑安装工程质量检验评定标准》 (GBJ301-88)23)《电器装置安装35KV及以下架空电力线路施工及验收规范》 (GB50173-92)24)《煤炭建设工程质量技术资料管理规定与评级办法》 (煤规字[1999]第34号) （2）施工安全管理规范、规程及规定1) 《建筑施工高处作业安全技术规范》（JGJ80-90）2) 《建筑机械使用作业安全技术规程》（JGJ33-86）3) 《施工现场临时用电安全技术规范》（JGJ46-88）4) 《建筑工程施工现场供用电安全规范》（GB50194-93）5) 《建筑施工安全检查标准》（JGJ59-99）6) 《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）7) 《施工升降机检验规则》 (GB/T10054-88)8) 《建筑卷扬机安全规程》 (GB13329-91)1.1.2 建设单位提供的资料1）煤矿工程设计有限公司“S1196-170-01”的《矿井41101工作面顺槽布置平、断面图》；2）煤矿工程设计有限公司“S1196-170-02”的《矿井41101工作面顺槽布置断面图及工程量表》；4）煤矿工程设计有限公司《煤业有限公司兼并重组整合项目初步设计》4）有限公司《煤业有限公司兼并重组矿井地质报告》第二节编制的指导思想和原则1、编制的指导思想编制本施工组织设计大纲的指导思想是：贯彻执行国家及本行业部门有关建设方针和技术政策，采用先进的科学技术，充分利用本公司的施工能力和技术经验，提高矿山建设的综合效益，在确保安全和工程质量的前提下，合理安排施工顺序及工程进度。
煤矿巷道施工组织设计与概预算毕业设计目录前言 (1)1 工程概况 (2)1.1矿井交通位置 (2)1.2矿区气候特征 (2)1.3矿区地质条件 (3)1.4通讯 (3)1.5供电 (4)1.6供水 (4)1.7排水 (4)2 巷道断面设计 (5)2.1选择巷道断面形状 (5)2.2确定巷道净断面尺寸 (5)2.3巷道风速验算 (8)2.4道床参数的选择 (9)2.5布置巷道水沟和管线 (12)2.6绘制断面图 (12)3 巷道掘进设计 (13)3.1炮眼布置和爆破图表编制设计 (13)3.1.1炮眼布置 (13)3.1.2掏槽方法 (14)3.1.3爆破器材选择 (16)3.1.4爆破参数的确定 (16)3.1.5炮眼布置如图 (20)3.2 装药结构与起爆 (21)3.2.1装药工作 (21)3.2.2连线工作 (21)3.2.3装药结构 (22)3.3钻眼注意事项 (23)3.4装岩工作设计 (24)3.4.2装岩机具的选择 (24)3.4.2装岩效率 (24)4 巷道围岩压力计算 (25)4.1 巷道顶压、侧压、底压的计算 (25)4.2 围岩破碎半径的计算 (26)5 巷道支护设计 (27)5.1支护形式的选择 (27)5.2 支护参数选择与计算 (27)5.2.1锚杆长度 (27)5.2.2锚杆杆体直径 (28)5.2.3锚杆间、排距 (29)5.3喷射混凝土的主要参数 (30)6 巷道施工组织设计及编制循环图表 (34)7 概预算 (39)7.1总概算(见01表) (42)7.2人工、材料、机械台班数量数量汇总表（见02表） (43)7.3建筑安装工程费计算表（见03表） (44)7.4其他工程费及间接费综合费率计算表（见04表） (45)7.5工程建设其他费用计算表（见05表） (47)7.6人工、材料、机械台班单价汇总表（见06表） (48)7.7分项工程预算表（见07表） (50)8施工期间工程管理 (56)8.1工程建设监理的管理和容 (56)8.2建设项目工期控制 (58)9结论 (61)致谢 (62)参考文献 (63)附录A (64)附录B (74)前言本设计为王营子矿的施工组织设计及其概预算。
精编阜新王营子煤矿巷道施工组织设计与概预算一、项目概况阜新王营子煤矿巷道施工项目包括巷道的开挖、支护和通风系统的建设等。
主要工作包括施工组织设计和概预算两个部分。
二、施工组织设计1.施工目标：确保施工安全，按时完成巷道开挖和支护工作。
2.施工人员：合理配置工程师、技术人员和矿工等施工人员，人员数量根据实际工程需要调整。
3.施工设备：根据巷道施工需要，配置适当的机械设备，包括钻机、掘进机、拖拉机等，确保施工效率和质量。
4.施工方式：采用先开槽后掘进的方式进行巷道开挖，提高开挖效率，减少工期。
同时，在巷道掘进过程中，采用预控爆破技术，保证掘进面的安全。
5.支护工艺：根据巷道的地质条件和长度，选择合适的支护工艺，包括钢支撑、锚杆支护等，确保巷道的稳定和安全。
6.通风系统：在巷道开挖过程中，及时建立通风系统，保证矿工工作环境的安全与舒适。
三、概预算1.人力成本：根据施工组织设计确定的施工人员数量，计算人力成本，包括人员薪水和福利费用等。
2.材料成本：根据巷道施工需要，预估开挖所需爆破材料、支护材料和通风设备等材料的成本。
3.机械设备成本：根据施工组织设计确定的设备数量和租赁费用，计算机械设备的成本。
4.施工过程管理费用：包括工地办公室租金、水电费用、施工管理人员薪酬等费用，确保施工过程的顺利进行。
5.其他费用：根据实际情况，预留一定的预备费，用于应急情况或工程变动等额外费用。
四、安全注意事项1.施工前需组织人员进行安全教育，确保施工人员了解施工规程和安全操作要求。
2.施工现场应设置警示标志，保持通道畅通，避免人员闯入施工区域。
3.施工过程中，每天进行安全例会，及时总结存在的问题和隐患，采取措施进行改进。
4.遵循国家煤矿安全法律法规，做好安全检查和隐患排查工作，确保施工安全。
总结：阜新王营子煤矿巷道施工组织设计与概预算主要包括巷道施工组织设计和概预算两个部分。
施工组织设计要根据施工目标，合理配置人员和机械设备，采用安全有效的施工方式和支护工艺。

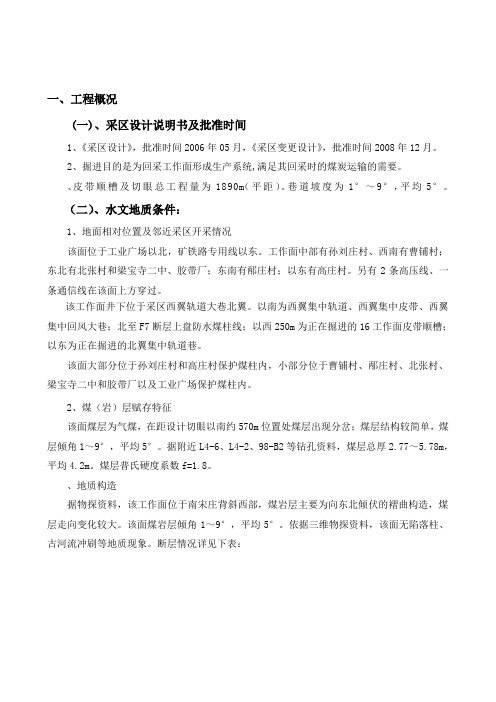

一、工程概况(一)、采区设计说明书及批准时间1、《采区设计》，批准时间2006年05月，《采区变更设计》，批准时间2008年12月。
2、掘进目的是为回采工作面形成生产系统,满足其回采时的煤炭运输的需要。
、皮带顺槽及切眼总工程量为1890m（平距）。
巷道坡度为1°～9°，平均5°。
（二）、水文地质条件：1、地面相对位置及邻近采区开采情况该面位于工业广场以北，矿铁路专用线以东。
工作面中部有孙刘庄村、西南有曹铺村；东北有北张村和梁宝寺二中、胶带厂；东南有邴庄村；以东有高庄村。
另有2条高压线、一条通信线在该面上方穿过。
该工作面井下位于采区西翼轨道大巷北翼。
以南为西翼集中轨道、西翼集中皮带、西翼集中回风大巷；北至F7断层上盘防水煤柱线；以西250m为正在掘进的16工作面皮带顺槽；以东为正在掘进的北翼集中轨道巷。
该面大部分位于孙刘庄村和高庄村保护煤柱内，小部分位于曹铺村、邴庄村、北张村、梁宝寺二中和胶带厂以及工业广场保护煤柱内。
2、煤（岩）层赋存特征该面煤层为气煤，在距设计切眼以南约570m位置处煤层出现分岔；煤层结构较简单，煤层倾角1～9°，平均5°。
据附近L4-6、L4-2、98-B2等钻孔资料，煤层总厚2.77～5.78m，平均4.2m。
煤层普氏硬度系数f=1.8。
、地质构造据物探资料，该工作面位于南宋庄背斜西部，煤岩层主要为向东北倾伏的褶曲构造，煤层走向变化较大。
该面煤岩层倾角1～9°，平均5°。
依据三维物探资料，该面无陷落柱、古河流冲刷等地质现象。
断层情况详见下表：断层情况表4、水文地质（1）水文地质情况煤层底板三灰岩影响该面掘进的含水层主要有煤层顶、底板砂岩裂隙含水层和３上溶裂隙含水层。
①、煤层顶、底板砂岩裂隙含水层根据附近L4-2、L4-6等钻孔资料，煤层顶板砂岩裂隙含水层厚度为2.1m；由细砂岩和中砂岩组成；煤层底板砂岩裂隙含水层，厚度为17.9m，由中砂岩组成。
矿井巷掘进设计方案第一章概况第一节概述一、巷道名称：本作业规程掘进的工程名称为密一矿7煤皮带大巷。
二、巷道设计长度7煤皮带大巷设计总工程量2874.032m（不含硐室工程量）。
三、预计开、竣工时间本掘进工作面自2013年11月1日开工，预计2015年1月15日竣工，工期约14个半月。
（考虑巷道岩性和涌水量）四、巷道用途矿井生产时满足井下运输需要。
五、平、断面图后附平、断面图第二节编写依据1.本规程依据煤炭工业石家庄设计研究院施工设计图纸编制1)7煤皮带大巷施工平面图；2)7煤皮带大巷施工剖面图；3)7煤皮带大巷施工断面图；图纸编号S1279—110(7煤)—01(G)2.国投哈密一矿提供的7煤皮带大巷掘进地质、水文资料；3.工业场地总平面布置图4.《国投哈密一矿7煤+310水平二期施工组织设计》5.《煤矿井巷工程施工规范》（GB50511-2010）6.《煤矿井巷工程质量验收规范》（GB50213-2010）7.《混凝土强度检验评定标准》（GBJ107-87）8.《普通混凝土配合比设计规程》（JGJ55-2000）9.《混凝土外加剂应用规范》（GB50119-2003）10.《混凝土拌合用水标准》（JGJ68-89）11.《建筑工程施工质量验收统一标准》（GB50300-2001）12.《煤矿安全规程》（2011年版）13.有关安全管理制度；哈密一矿公司相关安全规定、中煤矿建集团相关安全生产管理规定。
第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况哈密一矿矿区西侧是鲁能集团大南湖勘查区、徐矿大南湖东一勘查区及中电投东二A勘查区；距哈密市约为80km井田范围极值地理坐标为：东经93°19′06″～93°29′00″，北纬42°18′00″～42°24′30″。
其行政区划属哈密市南湖乡管辖，交通运输较为便利。
第二节煤（岩）层赋存特征（1）该水平含煤层为西山窑组段7煤，为可采煤层。
煤矿18113工作面巷道开凿工程施工组织设计书第一章工程概况一、工程概况1、工程名称：18113工作面。
2、本工程分为18113皮带巷、18113材料巷、18113工作面切眼及相关联络巷等，巷道形状、断面尺寸、支护方式及主要工程量。
巷道断面形状为矩形，皮带巷断面尺寸为22.04m2工程量为2678.4m；材料巷断面尺寸为18.24m2工程量为2511.4m；切眼断面尺寸为38.25m2工程量为300m；其它联络巷断面尺寸为19.35m2，总合工程量为1612.7m；支护形式均为锚网、锚梁网索联合支护。
二、地质概况（一）、巷道穿越的煤（岩）层和围岩特征该工作面所采8#煤层，煤层结构复杂，黑色，煤层结构复杂，含0～4层夹矸，夹矸厚度不稳定，局部因下部一层夹矸厚度增大使8＃煤层分为上下两层.（钻孔922），煤层厚度4.7—7.53m，平均厚度6.13m，煤层倾角8°—10°，平均9°。
该工作面煤层老顶为粉砂岩，灰白色，成分以石英为主，泥质胶结厚层状，岩层颗粒上细下粗，下部局部含砾，厚度4.4m。
直接顶为泥岩，黑色，厚层状，泥质结构，平整状断口，局部含炭质，有时相变为中粗粒砂岩。
厚度平均5m。
直接底为泥岩，黑色，泥质结构，局部含砂质，含植物化石。
厚度平均1.3m。
老底为中粒砂岩，灰白色，粒径0.2-0.4mm，分选性好，中厚层状，厚度平均3.1m。
（二）、地质构造情况1. 本工作面整体为一单斜构造，走向SSE 倾向SWW，倾角8~10度，平均9度。
2. 预计本工作面大断层很少，小断层、节理较发育。
3. 预计本工作面在掘进过程中可能遇到河流冲蚀沉积带，致使煤层变薄。
4. 本区域陷落柱不发育，但仍有可能遇见。
（三）、水文地质情况1.8#煤上覆有多层厚层砂岩，为主要含水层，掘进中遇构造破碎带会有淋水出现，打顶锚杆和锚索时部分孔会有涌水，个别孔会有较大的涌水。
2. 局部煤层变薄带，巷道揭露底板后沿底板可能有涌水。
前言我们在认真分析了*****煤矿8#煤巷道开拓的有关图纸资料及合同文件的基础上，根据本工程设计的特点，结合我处施工装备和技术特长，编制此项工程的施工组织设计，选用行之有效的施工设备和先进可靠的施工技术、施工工艺，采用快速施工机械化作业线进行施工。
一、总体思路在本工程施工过程中，以高起步、高标准、高质量、高效益的“四高”为总体目标，精心组织，精细施工，铸造精品。
首先确保安全和质量目标、确保工期目标。
其次是高标准控制施工全过程，高效率、高水平建设本工程。
在实施中，用先进的设备和科学的配置来满足设计规范和建设单位、监理单位的要求；用先进的技术和工艺来保证质量要求；用先进的组织管理方法，结合工程特点，统筹考虑，科学安排。
对施工中的重点、难点部位，始终放在突出的位置，狠抓不放过，根据我处多年来从事类似工程的施工经验，对本工程施工过程中的重点、难点进行事前、事中控制。
做好施工中的每项监测控制，对各道工序进行全过程的跟踪监测，并及时收集整理施工全过程的各类信息，以便更好地指导施工。
二、设计特点1、巷道均采用远距离激光指向仪指向。
2、工作面采用大功率隔爆高效对旋轴流风机，抗静电阻燃风筒通风进行压入式通风，满足掘进工作面的用风需求。
3、煤层施工采用机械化配套作业线施工，其配套形式为：提升系统为机轨合一运输方式，JK-2.0/20型提升机配1m3侧卸式矿车进行材料运输和升入井人员、装备带宽1.0m 的带式输送机进行煤矸运输；ZL-50型装载机配8吨自卸汽车地面排矸；工作面采用160型综掘机进行巷道掘进施工。
施工时，应根据围岩情况调整支护方式，以确保安全，对构造复杂及破碎地段根据实际情况须采取锚网喷+U型钢棚或混凝土砌碹支护。
4、对工作面涌水，采取“探、堵、截、排、封、引”等综合治理措施，立足改善作业环境，加快施工速度。
三、编制原则1、认真贯彻现行国家、行业标准、规范，在确保安全施工和工程质量以及招标文件所规定其它指标的前提下，科学合理地组织施工。
煤矿全面预算内部市场单项工程管理体系方案为加强井下单项工程管理，规范井下单项工程的立项、现场鉴定、预算、设计、工期、施工、验收、结算管理，AA煤矿结合自身单项工程管理实际情况，编制了《内部市场井下单项工程管理制度》。
本制度内容主要包括井下单项工程组织结构、范围界定、组织管理、预算、结算及相关规定等。
1单项工程组织结构AA煤矿成立了内部市场井下单项工程管理领导小组。
组长：副组长：成员：内部市场单项工程管理小组下设办公室，办公室设在全面预算管理中心。
办公室主任：成员：生产技术部、地质测量部、安监处、全面预算管理中心相关管理人员2单项工程范围界定井下单项工程主要指采掘、辅助单位承担正规生产以外、非职责范围内的工程，主要包括安装、修护、改造、拆除、顶底板处理、扩帮、清理、防治水以及矿生产安排作为单项工程管理的其它工程。
依据井下各单项工程人工费总额的多少和施工工期长短，将单项工程分为大、中、小型工程与零星工程四类。
（1）大型单项工程：人工工资在50000元以上，或单位施工工期在15天以上，如施工煤仓、水仓、特殊硐室等；（2）中型单项工程：人工工资在10000～50000元，或单位施工工期在5～15天，如清挖水仓等；（3）小型单项工程：人工工资在5000～10000元，或施工工期在3～5天以内，如巷道扩修等；（4）零星单项工程：人工工资在5000元以下的工程。
3单项工程的组织管理井下生产性单项工程的组织管理包括井下单项工程的立项、现场鉴定、设计、施工、验收。
由分管矿领导或副总组织召集，生产技术部负责落实。
（1）根据矿安全生产管理的需要，生产技术部对当月分管业务范围内的大中型单项工程项目进行立项，内部市场化全面预算管理中心纳入矿月度生产计划。
小型、零星工程、计划外工程由矿领导根据实际需要安排，并在技术部门进行立项登记。
单项工程立项申请表见表5。
表5AA煤矿单项工程立项申请表分管矿长意见：单位负责人：项目负责人：（2）工程项目立项后，技术部门确定工程项目和设计方案。
目录前言 (1)1 工程概况 (2)1.1矿井交通位置 (2)1.2矿区气候特征 (2)1.3矿区地质条件 (3)1.4通讯 (3)1.5供电 (4)1.6供水 (4)1.7排水 (4)2 巷道断面设计 (5)2.1选择巷道断面形状 (5)2.2确定巷道净断面尺寸 (5)2.3巷道风速验算 (8)2.4道床参数的选择 (9)2.5布置巷道内水沟和管线 (12)2.6绘制断面图 (12)3 巷道掘进设计 (13)3.1炮眼布置和爆破图表编制设计 (13)3.1.1炮眼布置 (13)3.1.2掏槽方法 (14)3.1.3爆破器材选择 (16)13.1.4爆破参数的确定 (16)3.1.5炮眼布置如图 (20)3.2 装药结构与起爆 (21)3.2.1装药工作 (21)3.2.2连线工作 (21)3.2.3装药结构 (22)3.3钻眼注意事项 (23)3.4装岩工作设计 (24)3.4.2装岩机具的选择 (24)3.4.2装岩效率 (24)4 巷道围岩压力计算 (25)4.1 巷道顶压、侧压、底压的计算 (25)4.2 围岩破碎半径的计算 (26)5 巷道支护设计 (27)5.1支护形式的选择 (27)5.2 支护参数选择与计算 (27)5.2.1锚杆长度 (27)5.2.2锚杆杆体直径 (28)5.2.3锚杆间、排距 (29)5.3喷射混凝土的主要参数 (30)6 巷道施工组织设计及编制循环图表 (34)7 概预算 (39)7.1总概算(见01表) (42)7.2人工、材料、机械台班数量数量汇总表（见02表） (43)7.3建筑安装工程费计算表（见03表） (44)7.4其他工程费及间接费综合费率计算表（见04表） (45)7.5工程建设其他费用计算表（见05表） (47)7.6人工、材料、机械台班单价汇总表（见06表） (48)7.7分项工程预算表（见07表） (50)8施工期间工程管理 (56)8.1工程建设监理的管理和内容 (56)8.2建设项目工期控制 (58)9结论 (61)致谢 (62)参考文献 (63)附录A (64)附录B (74)3前言本设计为王营子矿的施工组织设计及其概预算。
设计中的重要数据和图表都是以王营子煤矿的地质资料、井筒断面图、巷道断面图、等为依据，严格的依照了《矿井建设专业毕业设计教学大纲》的要求进行计算和描绘。
在进行设计过程中，严格遵守《煤矿安全规程》和《煤矿施工设计规范》的有关规定，不仅注重加强了基本理论、基本方法技能的学习和基本能力的培养；而且注重了与其它课程的联系，特别是与课本及规程的衔接与配合。
内容和步骤;首先根据巷道的服务年限，用途和围岩的性质，选择巷道断面的形状和支护方式，其次根据巷道中通过的设备尺寸和支护参数和道床参数通风量和行人要求等确定巷道净断面积尺寸（并进行风速运算）计算巷道的设计掘进断面的尺寸然后布置水沟和管缆。
最后绘制巷道断面施工图，编制巷道特征表和每米巷道工程量和材料消耗量。
1 工程概况1.1矿井交通位置王营子矿区位于阜新盆地中北部，阜新市系辽宁省辖市之一，位于辽宁省西北部，与省会沈阳市直线距离147.5公里。
往南经锦州可直下京、津；北上经通辽可到霍林河矿区；东达沈阳及辽东沿海城市；西至朝阳、内蒙古赤峰，是辽宁西部的交通要道。
阜新全境呈矩形，中轴斜交于北纬42°10′和东经122°0′的交点上。
图1-1地理交通位置figure 1-1 Geographic location of traffic1.2 矿区气候特征矿区高空处于西风环流带中，常有气旋(低气压)和反气旋(高气压)由西向东移动。
特别是春季，气旋和反气旋常呈追逐式移动，导致西南与西北大风交替出现，气温因之忽高忽低。
夏季季风来自南部海上，矿区在副热带高压(或其边缘)控制下，高温高湿，多阴雨天气。
冬季季风来自西伯利亚，受大陆冷高压控制，阜新市气温低而多晴。
矿区所在地区地势由西北向东南呈阶梯式下降，山丘多由西南向东北伸展，对来自西方的气流有下沉作用。
西来气流含水汽较少。
所以西来系统过境雨水稀少；南来系统因地形抬升作用降水有1所加强。
本矿区气候属于北温带大陆季风气候区，四季分明，雨热同季，光照充足。
矿区的四季是以候平均气温高于20℃为夏季，低于3℃为冬季（全国标准：高于22℃为夏季，低于10℃为冬季）。
介于二者之间的气温分别为春、秋季。
1.3 矿区地质条件阜新盆地位于中朝地台的东北部 ,燕辽断隆区东段 ,是在前寒武纪长期抬升剥蚀的基础上 ,燕山运动中期断裂作用形成的北北东向断陷盆地。
盆内沉积了一套内陆含煤碎屑岩及火山碎屑岩建造 ,分布面积约 2 0 0 0ｋｍ2 。
王营子矿区位于阜新盆地中北部 ,分布面积约10ｋｍ2 。
含煤地层主要为上侏罗统阜新组 ,是一套以河流相为主的砂砾岩、粗砂岩、粉砂岩、泥岩夹煤层组合。
厚度 530～ 710ｍ ,大多为 550～ 60 0ｍ。
该组煤层与邻区相比厚度大 ,层数多 ,分布广 ,纵向上自上而下可划分为水泉段、孙家湾段、中间段、太平段和高德段累计煤层厚度 2 0 .69～ 10 2 .85ｍ ,结构较复杂 ,分叉尖灭现象明显。
从煤层平面叠加厚度看 ,北部和中部厚度相对较大。
煤岩类型以亮煤和半亮煤为主 ,煤岩组分中镜质组含量一般大于 90 %。
各煤层镜质体反射率值一般在 0 .4 2 %～ 0 .62 %之间 ,挥发分产率一般在 38.36%～ 4 1.81%之间 ,煤级以长焰煤为主 ,部分为气煤。
在侵入岩影响区镜质体反射率值可高达 1.2 1% ,挥发分产率降低....矿区构造属于一个较完整的同生向斜, 向斜的走向由西部的北西到东部转为北东。
区内发现落差大于20 m 的断层共6 条, 均为张性或张扭性正断层。
喜山期区内岩浆活动较为强烈, 岩浆侵入均以近东西向高角度辉绿岩岩墙为主。
矿区内共发育岩墙31 条, 走向45~ 105, 宽度0. 8~ 82 m, 规模较大的岩墙对煤层的破坏较大, 并对煤的变质程度有一定的影响。
1.4通讯矿井施工期地面通讯利用永久通讯工程，永久通讯工程在施工准备期形成。
行政通讯电话引自中国铁通或电信网络，采用光缆接入。
交换机设在临时办公室内，待永久办公楼建成后，移进楼内机房。
变电所之间电力调度通讯先期使用行政通讯电话，待变电所永久工程完成后，电力调度通讯也同时完成，此后行政通讯电话为备用通讯方式。
31.5供电初步设计王营子煤矿2回电源均引自多伦110kV 变电站，施工准备期形成2回35kVd 的LGJ12030永久输电线路，保证施工用电。
永久变电所形成前设356.3临时变电所一座，安装8000kVA 变压器1台（可利用永久设备），保证冻结及掘砌施工。
临时变及输电线路未形成时，先从场区附近经过的农电10kV 输电线路分接1条LJ —7010kV 输电线路，引进场区供冻结打钻、四通一平等临时施工用电，待临时变电所投用后拆除。
1.6供水据水文地质资料，矿井工业场地及井下用水可以采用地下水作为水源。
在施工准备期建设矿井永久水井供施工使用。
水源地选址为矿井工业场地的西北部，距工业场地300米处，设2眼水源井，每井井径330mm ，井深70m ，井出水量20m3 ——导电弓子距拱壁安全间距，取n=300毫米；K ——导电弓子宽度之半，K=7182=359，取K=360毫米；1b ——轨道中线与巷道中线间距，1b =B2－1a =36002－930=870(mm)； 故3h ≥2000mm+410mm-22(1800300)(360870)--+mm=1552mm 。
(2)按管道装设要求确定h33h ≥5h +7h +b h -22()2DR K m b -+++ 式中 5h ————碴面至管子底高度，按《煤矿安全规程》取5h =1800mm ； 7h ————管子悬吊件总高度，取7h =900mm ； m ————导电弓子距管子间距，取m=300mm ； D ————压气管法兰盘直径，D=335mm ； b2————轨道中线与巷道中线间距，2b =B2-1C =3600mm2-1370mm=430mm 。
故3h ≥1800mm+900mm+220mm-223351800(360300430)2-+++mm=1633mm(3)按人行高度要求确定2231800()b h h R R j ≥+---式中，j 为距壁j 处的巷道有效高度，不小于1800毫米。
j ≥100毫米，一般取200毫米。
3h ≥1800mm+220mm-221800(1800200)--mm=1195mm综上计算，并考虑一定的余量、确定本巷道壁高为3h =1820mm 。
则巷道净高度H=3h －b h +0h =1820－220+1800=3400mm 。
4、确定巷道净断面积S 和净周长P 由表2.3得：净断面面积S=B(0.39B+2h ) 式中2h ——渣面以上巷道壁高，2h =3h －bh =1800－200=1600毫米故S=3600(0.39×3600+1600)==10.8 净周长P=2.57B+2h=2.57×3.6+2×1.6=12.5 m2.3 巷道风速验算巷道通过的风量是根据对整个矿井生产通风网络求解得到的。
当通过该巷道的风量确定后，断面越小，风速越大。
风速过大，不仅会扬起煤尘，影响工人身体健康和工作效率，而且易引起煤尘爆炸事故。
设计时，在不违反《煤矿安全规程》的情况下，按照《煤炭工业设计规范》规定，矿井主要进风巷的风速一般不大于6ms ，为矿井增产留有余地。
按下5式进行风速验算：v=S Q≤vmax式中 v ————通过该巷道的风速，ms ；Q ————根据设计要求通过该巷道的风量，50m3s ； S ————巷道的净断面面积，10.8㎡；vmax ————该巷道允许通过的最大风速，按下表确定，为6ms 。
由公式得v=50÷10.8=4.63≤6ms 。
表2-2 巷道允许的最高风速Table2-2 the and technical characteristic 使用地点 运输设备钢轨规格（kg ·m -1） 斜井箕斗 人车 运送液压支架设备车 30,381t ，1.5t 矿车22 平硐 大巷 井底车场8t 及以上机车 3t 以上机车 运送液压支架设备车 301t ，1.5t 矿车22 采区巷道运送液压支架设备车 30,22 1t ，1.5t 矿车22,15 因此按表知，钢轨规格应选取30 kg ·m-1。
在倾角大于150的巷道中，轨道的铺设应采取防滑措施。
轨枕规格轨枕的类型和规格应与选用的钢轨型号相适应。
矿井多使用钢筋混凝土轨枕和木轨枕，个别地点也有用钢轨枕的。
