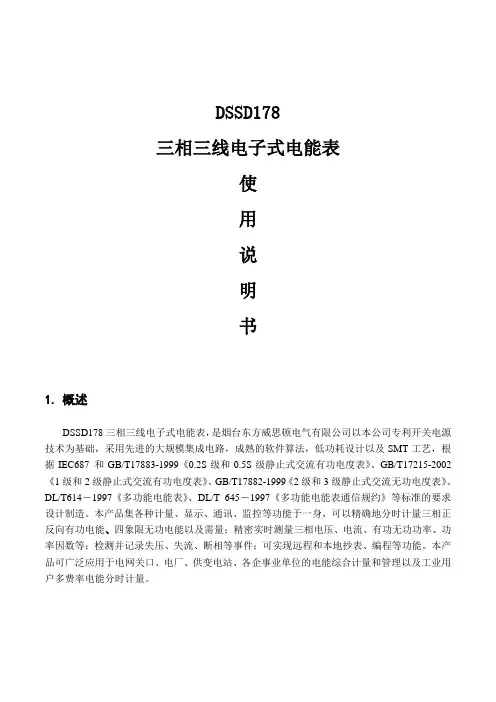

DSSD178三相三线电子式电能表使用说明书1.概述DSSD178三相三线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。

本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。

本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

图1 电能表原理框图2. 工作原理基本工作原理如图1所示。

I A I B I CU A U B U C3. 主要规格型号4. 主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。

各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。

4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。

四象限无功可任意组合累加,归结为正反二类无功并显示。

在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。

4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。

在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。

能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。

4.1.3需量周期可在5、10、15、30、60min中选择。

DTZ1737型三相四线智能电能表（导轨式）产品手册目录安全须知 (3)1产品简介 (4)1.1概述 (4)1.2主要功能 (4)1.3技术指标 (4)2外形说明及安装 (5)2.1外形图 (5)2.2电表面板 (5)2.3电表的安装及接线 (6)3功能说明 (8)3.1电量计量功能 (8)3.2结算功能 (8)3.3实时电能测量功能 (8)3.4故障报警 (8)3.5冻结功能 (8)3.6通讯功能 (8)3.7实时时钟 (8)4LCD显示功能 (8)4.1上电全屏显示 (8)4.2自动轮显和按键快速翻页 (8)5按键编程 (11)6运输和储存 (12)7售后服务 (12)安全须知以下是在安装、操作或维护此设备之前的安全须知条款，请严格遵守！CT二次侧不允许开路，否则会导致元件损坏或严重人身伤害。

PT 二次侧不允许短路，否则会导致元件损坏或更严重损失。

电源接线前请确认当前电源与仪表铭牌上的标识电源电压是否相符电压、电流请按照标示的相序接线，不允许错序，逆序。

维护工作只能由有资质的人员执行。

本文件是适用于具有电力安装资质人员使用的说明书，在其正常使用范围之外所引起的问题，本公司概不负责。

1产品简介1.1概述DTZ1737型三相电子式多回路电能表具有1～4路三相电能表的功能，是采用先进的电能计量专用芯片与成熟的技术相结合，应用SMT工艺，根据工业和民用的多路用电状况所设计、制造的电能仪表。

其性能指标符合GB/T 17215.321-2008《交流电测量设备通用要求第21部分：静止式有功电能表(1级和2级) 》，通讯规约符合DL/T 645-2007《多功能电能表通信规约》，Modbus协议。

1.2主要功能●采用多个高精密的电能计量芯片实现多路三相电能表的功能；●每路电能表都具有正反向有功及组合有功数据；●每路电能表都能测量电流、电压、频率、有无功功率；●能对欠压、过压、断相、过流等事件进行报警；●能进行定时冻结、整点冻结、日冻结；●LCD数码显示，轮显各路电能表的各种参数；●具有RS485接口，通讯规约符合DL/T 645-2007《多功能电能表通信规约》，三相智能电能表Modbus协议；●电能表按标准35mm的导轨式安装。

益阳电厂电量自动计费系统电量平台使用指南烟台东方威思顿电气有限公司2013年3月30日目录1 概述 (5)2 系统管理使用说明 (6)2.1 功能 (6)2.2 功能界面 (6)2.3 权限管理 (6)2.3.1 如何设置用户权限 (7)2.3.2 如何添加角色，并为角色分配权限 (7)2.3.3 如何添加部门 (8)2.3.4 如何添加用户 (8)2.3.5 如何定义用户角色 (9)2.4 如何设置分级管理单位 (9)2.5 事件（日志）查看 (10)2.5.1 如何查看模块运行日志 (12)2.5.2 如何查看系统运行日志 (12)2.5.3 如何查看计算服务日志 (12)2.5.4 如何查看采集服务日志 (12)2.5.5 如何查看采集系统报警事项 (12)2.5.6 如何查看计量点数据检查事项 (13)2.5.7 如何查看考核对象数据检查事项 (13)2.5.8 如何查看计量变更日志 (13)2.5.9 如何查看计量点表码修正日志 (13)2.5.10 如何查看计量点电量修正日志 (13)2.6 数据库管理 (14)2.6.1 如何查看数据库空间使用状况 (14)2.6.2 如何备份系统参数 (15)2.6.3 如何备份电能数据 (15)2.6.4 如何恢复备份数据 (15)3 网络管理使用说明 (16)3.1 功能 (16)3.2 功能界面 (17)3.3 如何查看系统运行主机状况 (17)3.4 如何查看主机运行模块状况 (17)3.5 如何查看最近事项 (18)3.6 如何定制自动显示的事项 (18)3.7 如何实现进程守护 (19)3.8 如何查看采集装置最近状态 (20)3.9 如何查看通道最近状态 (20)4 采集参数维护使用说明 (21)4.1 功能 (21)4.2 功能界面 (21)4.3 基础参数维护 (21)4.3.1 系统定义 (22)4.3.2 如何维护采集工作站定义 (25)4.5 如何维护定时采集方案 (26)4.5.1 如何维护通道信息 (28)4.5.2 如何维护采集终端定义 (29)4.5.3 如何维护计量点信息 (31)4.5.4 如何维护GPS卫星钟定义 (32)4.6 如何通知采集服务参数修改 (33)4.7 如何快速定义计量点信息 (33)4.8 构建新系统采集参数的步骤 (33)4.9 新增采集终端（厂站）的步骤 (34)5 采集服务使用说明 (35)5.1 概述 (35)5.2 安装配置 (35)5.3 操作路径 (36)5.4 系统功能 (36)5.4.1 系统复位 (36)5.4.2 数据召唤 (36)5.4.3 暂停信道 (38)5.4.4 终端状态 (39)5.4.5 通道状态 (40)5.4.6 终端/信道报文 (41)5.4.7 数据浏览 (41)5.4.8 定时日志 (41)5.4.9 任务浏览 (42)5.4.10 采集日志 (43)5.5 日常维护注意事项及常见故障分析 (44)5.5.1 前置机程序运行不起来 (44)5.5.2 采集终端不产生定时任务 (45)5.5.3 组帧错误，不能下发召测报文 (45)5.5.4 采集到的数据跟电表的实际数据不一致 (46)5.5.5 通讯正常，但采集不到某时间段的数据 (46)6 考核参数维护使用说明 (47)6.1 功能 (47)6.2 功能界面 (47)6.3 基础参数设置维护 (47)6.3.1 如何维护电压等级定义 (48)6.3.2 如何维护功率类型定义 (48)6.3.3 如何维护费率类型定义 (49)6.3.4 如何定义结算方案 (49)6.4 如何定义计量点结算参数 (50)6.5 如何定义变电站参数 (50)6.6 如何定义联络线参数 (52)6.7 如何定义主变参数 (53)6.8 如何定义母线参数 (54)6.10 如何定义分压考核对象 (57)6.11 如何定义自定义考核对象 (58)6.12 计算关系维护说明 (58)6.13 如何通知计算服务参数修改 (60)7 计量业务使用说明 (61)7.1 功能 (61)7.2 功能界面 (61)7.3 计量参数维护 (61)7.3.1 如何定义PT变比 (62)7.3.2 如何定义CT变比 (62)7.3.3 如何定义电表参数 (63)7.4 计量装置变更业务 (63)7.4.1 如何查看计量变更记录 (65)7.4.2 如何进行新装计量点业务 (65)7.4.3 如何进行换表业务 (66)7.4.4 如何进行换CT业务 (67)7.4.5 如何进行换CT同时换表业务 (67)7.4.6 如何进行拆除计量点业务 (68)7.5 如何实现旁路事件录入和查看 (69)7.6 如何修正计量点表码 (70)7.7 如何修正计量点电量 (71)7.8 如何追加计量点电量 (72)8 计算服务使用说明 (74)8.1 概述 (74)8.2 配置文件 (74)8.3 系统安装步骤 (75)8.4 系统功能 (75)8.4.1 结算调度中心界面显示 (75)8.4.2 重新结算 (77)8.5 日常维护注意事项及常见故障分析 (77)8.5.1 结算调度中心程序运行不起来 (77)8.5.2 系统不产生某方案统计任务 (78)1概述电量平台软件实现电量的自动采集、计算，为数据应用提供服务，包括以下模块：1.系统服务子系统⏹系统管理⏹网络管理2.电量采集系统子系统⏹采集参数维护⏹采集服务3.考核计算子系统⏹考核参数维护⏹计量业务⏹计算服务2系统管理使用说明2.1 功能实现权限管理、事件（日志）查看和数据库管理功能。

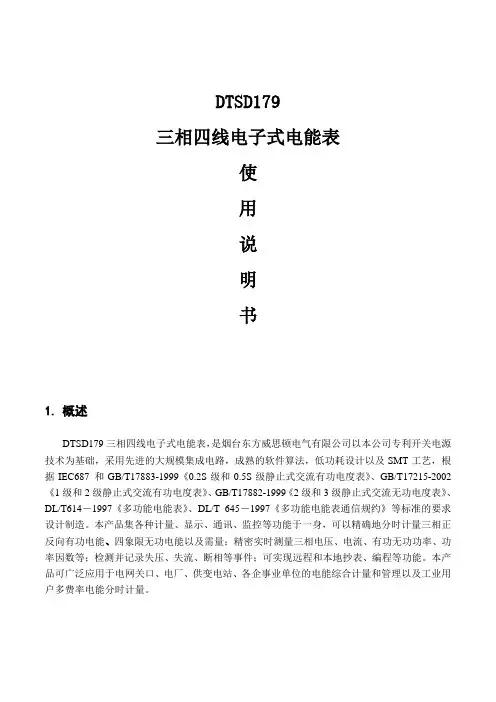

DTSD179三相四线电子式电能表使用说明书1.概述DTSD179三相四线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。

本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。

本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

2.工作原理基本工作原理如图1所示。

I AI BI CU AU BU C图1 电能表原理框图3.主要规格型号4.主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。

各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。

4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。

四象限无功可任意组合累加,归结为正反二类无功并显示。

在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。

4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。

在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。

能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。

4.1.3需量周期可在5、10、15、30、60min中选择。

DSSD178三相三线电子式电能表使用说明书1.概述DSSD178三相三线电子式电能表，是烟台东方威思顿电气有限公司以本公司专利开关电源技术为基础，采用先进的大规模集成电路，成熟的软件算法，低功耗设计以及SMT工艺，根据IEC687 和GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17882-1999《2级和3级静止式交流无功电度表》、DL/T614－1997《多功能电能表》、DL/T 645－1997《多功能电能表通信规约》等标准的要求设计制造。

本产品集各种计量、显示、通讯、监控等功能于一身，可以精确地分时计量三相正反向有功电能、四象限无功电能以及需量；精密实时测量三相电压、电流、有功无功功率、功率因数等；检测并记录失压、失流、断相等事件；可实现远程和本地抄表、编程等功能。

本产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

图1 电能表原理框图2. 工作原理基本工作原理如图1所示。

I A I B I CU A U B U C3. 主要规格型号4. 主要功能注：以下所述的各种功能是现有的所有功能的汇总，可以选择和扩充。

各个型号的电表所拥有的功能随型号不同而有一定差异，详情请向相关人员咨询。

4．1 电能计量及需量测量功能4.1.1分费率计量正、反向有功电能和四象限无功电能。

四象限无功可任意组合累加,归结为正反二类无功并显示。

在指定的抄表日自动进行数据转存，能贮存多个月或多个抄表周期的电能数据（默认存储3个月或3个抄表周期数据）。

4.1.2分费率测量正、反向有、无功最大需量并记录其发生时间。

在指定的抄表日自动进行数据转存，且当月的最大需量值自动复零。

能贮存多个月或多个抄表周期的最大需量数据（默认存储3个月或3个抄表周期数据）。

4.1.3需量周期可在5、10、15、30、60min中选择。

益阳电厂电量自动计费系统电量平台使用指南烟台东方威思顿电气有限公司2020年6月1日目录1 概述 (7)2 系统管理使用说明 (9)2.1 功能 (9)2.2 功能界面 (9)2.3 权限管理 (9)2.3.1 如何设置用户权限 (11)2.3.2 如何添加角色，并为角色分配权限 (11)2.3.3 如何添加部门 (11)2.3.4 如何添加用户 (12)2.3.5 如何定义用户角色 (12)2.4 如何设置分级管理单位 (13)2.5 事件（日志）查看 (13)2.5.1 如何查看模块运行日志 (15)2.5.2 如何查看系统运行日志 (15)2.5.3 如何查看计算服务日志 (16)2.5.4 如何查看采集服务日志 (16)2.5.5 如何查看采集系统报警事项 (16)2.5.6 如何查看计量点数据检查事项 (16)2.5.7 如何查看考核对象数据检查事项 (17)2.5.8 如何查看计量变更日志 (17)2.5.9 如何查看计量点表码修正日志 (17)2.5.10 如何查看计量点电量修正日志 (17)2.6 数据库管理 (18)2.6.1 如何查看数据库空间使用状况 (18)2.6.2 如何备份系统参数 (19)2.6.3 如何备份电能数据 (19)2.6.4 如何恢复备份数据 (19)3 网络管理使用说明 (20)3.1 功能 (20)3.2 功能界面 (21)3.3 如何查看系统运行主机状况 (21)3.4 如何查看主机运行模块状况 (21)3.5 如何查看最近事项 (22)3.6 如何定制自动显示的事项 (22)3.7 如何实现进程守护 (23)3.8 如何查看采集装置最近状态 (24)3.9 如何查看通道最近状态 (24)4 采集参数维护使用说明 (25)4.1 功能 (25)4.2 功能界面 (25)4.3 基础参数维护 (26)4.3.1 系统定义 (26)4.3.2 如何维护采集工作站定义 (30)4.4 采集参数 (31)4.5 如何维护定时采集方案 (31)4.5.1 如何维护通道信息 (33)4.5.2 如何维护采集终端定义 (35)4.5.3 如何维护计量点信息 (37)4.5.4 如何维护GPS卫星钟定义 (39)4.6 如何通知采集服务参数修改 (39)4.7 如何快速定义计量点信息 (40)4.8 构建新系统采集参数的步骤 (40)4.9 新增采集终端（厂站）的步骤 (41)5 采集服务使用说明 (42)5.1 概述 (42)5.2 安装配置 (42)5.3 操作路径 (43)5.4 系统功能 (43)5.4.1 系统复位 (43)5.4.2 数据召唤 (44)5.4.3 暂停信道 (45)5.4.4 终端状态 (47)5.4.5 通道状态 (48)5.4.6 终端/信道报文 (49)5.4.7 数据浏览 (49)5.4.8 定时日志 (50)5.4.9 任务浏览 (50)5.4.10 采集日志 (52)5.5 日常维护注意事项及常见故障分析 (53)5.5.1 前置机程序运行不起来 (53)5.5.2 采集终端不产生定时任务 (54)5.5.3 组帧错误，不能下发召测报文 (55)5.5.4 采集到的数据跟电表的实际数据不一致 (55)5.5.5 通讯正常，但采集不到某时间段的数据 (55)6 考核参数维护使用说明 (57)6.1 功能 (57)6.2 功能界面 (57)6.3 基础参数设置维护 (57)6.3.1 如何维护电压等级定义 (58)6.3.2 如何维护功率类型定义 (58)6.3.3 如何维护费率类型定义 (59)6.3.4 如何定义结算方案 (59)6.4 如何定义计量点结算参数 (60)6.5 如何定义变电站参数 (60)6.6 如何定义联络线参数 (62)6.7 如何定义主变参数 (64)6.9 如何定义配线参数 (66)6.10 如何定义分压考核对象 (67)6.11 如何定义自定义考核对象 (69)6.12 计算关系维护说明 (69)6.13 如何通知计算服务参数修改 (71)7 计量业务使用说明 (72)7.1 功能 (72)7.2 功能界面 (73)7.3 计量参数维护 (73)7.3.1 如何定义PT变比 (73)7.3.2 如何定义CT变比 (74)7.3.3 如何定义电表参数 (74)7.4 计量装置变更业务 (75)7.4.1 如何查看计量变更记录 (76)7.4.2 如何进行新装计量点业务 (77)7.4.3 如何进行换表业务 (78)7.4.4 如何进行换CT业务 (79)7.4.5 如何进行换CT同时换表业务 (80)7.4.6 如何进行拆除计量点业务 (81)7.5 如何实现旁路事件录入和查看 (82)7.6 如何修正计量点表码 (83)7.8 如何追加计量点电量 (85)8 计算服务使用说明 (87)8.1 概述 (87)8.2 配置文件 (87)8.3 系统安装步骤 (89)8.4 系统功能 (89)8.4.1 结算调度中心界面显示 (89)8.4.2 重新结算 (91)8.5 日常维护注意事项及常见故障分析 (91)8.5.1 结算调度中心程序运行不起来 (91)8.5.2 系统不产生某方案统计任务 (92)1概述电量平台软件实现电量的自动采集、计算，为数据应用提供服务，包括以下模块：1.系统服务子系统⏹系统管理⏹网络管理2.电量采集系统子系统⏹采集参数维护⏹采集服务3.考核计算子系统⏹考核参数维护⏹计量业务⏹计算服务2系统管理使用说明2.1 功能实现权限管理、事件（日志）查看和数据库管理功能。

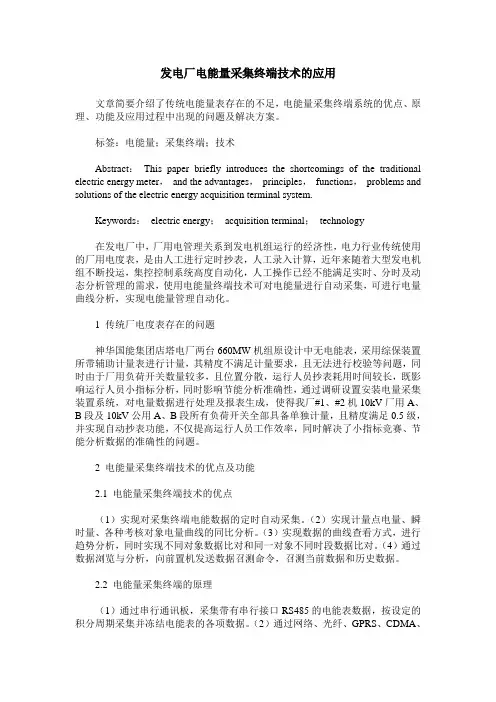

发电厂电能量采集终端技术的应用文章简要介绍了传统电能量表存在的不足，电能量采集终端系统的优点、原理、功能及应用过程中出现的问题及解决方案。

标签：电能量；采集终端；技术Abstract：This paper briefly introduces the shortcomings of the traditional electric energy meter，and the advantages，principles，functions，problems and solutions of the electric energy acquisition terminal system.Keywords：electric energy；acquisition terminal；technology在发电厂中，厂用电管理关系到发电机组运行的经济性，电力行业传统使用的厂用电度表，是由人工进行定时抄表，人工录入计算，近年来随着大型发电机组不断投运，集控控制系统高度自动化，人工操作已经不能满足实时、分时及动态分析管理的需求，使用电能量终端技术可对电能量进行自动采集，可进行电量曲线分析，实现电能量管理自动化。

1 传统厂电度表存在的问题神华国能集团店塔电厂两台660MW机组原设计中无电能表，采用综保装置所带辅助计量表进行计量，其精度不满足计量要求，且无法进行校验等问题，同时由于厂用负荷开关数量较多，且位置分散，运行人员抄表耗用时间较长，既影响运行人员小指标分析，同时影响节能分析准确性，通过调研设置安装电量采集装置系统，对电量数据进行处理及报表生成，使得我厂#1、#2机10kV厂用A、B段及10kV公用A、B段所有负荷开关全部具备单独计量，且精度满足0.5级，并实现自动抄表功能，不仅提高运行人员工作效率，同时解决了小指标竞赛、节能分析数据的准确性的问题。

2 电能量采集终端技术的优点及功能2.1 电能量采集终端技术的优点（1）实现对采集终端电能数据的定时自动采集。

ZW3414D 单相综合电量表使用说明书（版本号 V 1.0）选型说明目录第1章 产品概述1.1产品外观描述 (05)1.2产品主要特性 (06)1.3产品主要技术参数 (07)1.4产品固件版本 (09)第2章使用前的准备2.1 安全注意事项 (9)2.2使用前的准备2.2.1 测试原理 (10)2.2.2 安装使用流程 (10)2.3 开机信息说明 (11)2.4 其它注意事项 (11)第3章 产品安装指南3.1产品安装尺寸3.1.1 外形尺寸图 (12)3.1.2 安装面板开口尺寸图 (13)3.2 产品安装方法 (13)第4章 产品接线指南4.1 相关内容描述4.1.1 符号描述 (16)4.1.2 注意事项 (16)4.2 产品接线图4.2.1 仪表端子说明 (16)4.2.2 仪表典型接线图 (17)4.2.3 注意事项 (18)4.2.4 继电器报警功能的接线 (18)第5章产品通讯指南5.1 关于RS-485通讯 (19)5.2RS485通讯接线 (19)第6章菜单操作指南6.1操作显示界面图 (21)6.1.1提示符号说明 (22)6.1.2 字符对照表 (22)6.2 查看操作6.2.1 查看操作总揽 (23)6.2.2 通过分F1、F2切换V、A、W、Var、VA、PF、Hz (24)6.2.3 (24)6.2.4 查看数字量输出状态 (24)6.3设置操作6.3.1 设置操作总揽 (25)6.3.2 设置操作 (26)6.4查看仪表信息 (27)6.5 仪表内部校零 (28)第7章 报警控制7.1关于报警 (29)7.2报警设置 (29)7.3报警示例及注意事项7.3.1 注意事项 (29)7.3.2报警示例 (29)7.3.3报警输出控制过程 (31)第8章 装箱清单及产品维护8.1 装箱清单 (32)8.2 注意事项及产品维护8.2.1产品使用过程中注意事项 (33)8.2.2产品维护 (33)8.2.3 常见问题处理 (33)第1章 产品概述1.1产品外观描述仪表连接端子编号名称说明1 电压输入端子待测量电压输入2 继电器输出端子两组继电器常开常闭触点输出3 工作电源端子仪表工作电源输入4 扩展I/O口连接端子扩展功能端口5 RS-485 通讯端子可通过RS-485总线通讯组网6 电流输入端子待测量电流输入7 标牌上面有对端子的定义8 软按键实现对仪表的操作9 显示区域用于显示数据和符号10 产品型号标贴标明产品型号1.1.1 ZW3414D单相综合电量表显示数据位置在仪表头，接线端子位置在仪表尾，产品标签中记录仪表的重要信息。
