滚动轴承的类型名称、代号、简图、性能和特点滚动轴承是标准件，用于支承轴颈的部件，有时也用来支承轴上的回转零件。

滚动轴承使用、安装、维修方便、价格较便宜，应用广。

采用滚动轴承的机器起动力矩小，有利于在负载下起动。

对于同尺寸的轴颈，滚动轴承的宽度比滑动轴承小，可使机器的轴向结构紧凑。

大多数滚动轴承能同时受径向和轴向载荷，因此轴承组合结构较简单。

但滚动轴承存在承受冲击载荷能力较差；高速重载荷下轴承寿命较低；振动及噪声较大的缺点。

典型的滚动轴承构造如图1所示。

由内圈、外圈、滚动体和保持架组成。

内圈、外圈分别与轴颈及轴承座孔装配在一起。

多数情况是内圈随轴回转，外圈不动；但也有外圈回转、内圈不转或内、外围分别按不同转速回转等使用情况。

滚动体使相对运动表面间的滑动摩擦变为滚动磨擦。

根据不同轴承结构的要求，滚动体有球、圆柱滚子、圆锥滚子、球面滚子等滚动体的大小和数量直接影响轴承的承载能力。

在球轴承内、外圈上都有凹槽滚道，它起着降低接触应力和限制滚动体轴向移动的作用。

保持架使滚动体等距离分布并减少滚动体间的摩擦和磨损。

如果没有保持架，相邻滚动体将直接接触，且相对摩擦速度是表面速度的两倍，发热和磨损都较大。

滚动轴承的内、外圈和滚动体用强度高、耐磨性好的铬锰高碳钢制造，如 GCrls、GCr15SiMn等，淬火后硬度达到 61 HRC～65 HRC。

保持架选用较软材料制造，常用低碳钢板铜合金、铝合金、工程塑料等材料。

1.滚动轴承的类型滚动轴承的类型名称、代号、简图、性能和特点等列于表1中。

表1 常用滚动轴承的类型、代号、简图、性能和特点注：⑴表中括号内的数字在基本代号中可省略。

⑵基本额定动载荷比、极限转速比、价格比为同一尺寸系列的轴承与深沟球轴承之比。

极限转速比比值＞90%为高，60%～90%为中，＜60%为低。

滚动轴承中套圈与滚动体接触处的法线和垂直于轴承轴心线的平面间的夹角α称为公称接触角。

滚动轴承按所能承受载荷方向与公称接触角的不同分为两大类（图3）。

关节轴承型号尺寸引言关节轴承是一种用于连接两个不规则运动的构件，可分为直接关节和间接关节两种类型。

它们具有重要的机械传动功能，常见于机械设备、工程机械和汽车等领域。

不同型号的关节轴承具有不同的尺寸规格，本文将介绍几种常见的关节轴承型号和对应的尺寸参数。

型号一：球面滑动关节轴承球面滑动关节轴承（Spherical Plain Bearings）又称为径向滑动关节轴承，是一种常见的关节轴承类型。

该型号轴承由内圈、外圈和可调的钢球组成，具有承受径向和轴向负荷的能力。

以下是球面滑动关节轴承的常见型号和尺寸：1.GE20ES-2RS–外径：35mm–内径：20mm–宽度：16mm2.GE30ES-2RS–外径：47mm–内径：30mm–宽度：22mm3.GE40ES-2RS–外径：62mm–内径：40mm–宽度：28mm型号二：铰接关节轴承铰接关节轴承（Hinged Joint Bearings）是一种非常常见的关节轴承类型，常用于需要承受大型构件运动的机械设备中。

该型号轴承由内外圈和连接两个圆柱体的铰链组成，因此可以在各个方向上旋转。

以下是铰接关节轴承的常见型号和尺寸：1.PHSA6–外径：22mm–内径：6mm–螺纹：M6x1–全长：30mm 2.PHSA8–外径：24mm–内径：8mm–螺纹：M8x1.25–全长：36mm 3.PHSA10–外径：28mm–内径：10mm–螺纹：M10x1.5–全长：40mm型号三：滚动关节轴承滚动关节轴承（Rolling Joint Bearings）是一种支持载荷的常用关节轴承类型，采用滚动元件来减少摩擦和承受较大的负荷。

以下是滚动关节轴承的常见型号和尺寸：1.NJ2205E–外径：52mm–内径：25mm–宽度：18mm2.NU310E–外径：110mm–内径：50mm–宽度：27mm3.NUP2208E–外径：80mm–内径：40mm–宽度：23mm结论关节轴承型号尺寸的选择在机械设计和维修中具有重要意义。

1滚动轴承基本代号基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下：轴承型号(5)1）轴承内径用基本代号右起第一位数字表示。

对常用内径d=20～480mm的轴承内径一般0mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。

对于内径小于10mm和大于500mm 轴承，内径表示方法另有规定，可参看GB／T272—93。

为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数，如04表示d＝20mm；12表示d ＝60mm等等。

对于内径为12）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。

例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。

各系列之间的尺寸对比如下图所示。

推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。

3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。

当宽度系图13－4直径系列的对比列为0系列（正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。

直径系列代号和宽度系列代号统称为尺寸系列代号。

4）轴承类型代号用基本代号右起第五位数字表示（对圆柱滚子轴承和滚针轴承等类型代号为字母）。

后置代号轴承的后置代号是用字母和数字等表示轴承的结构、公差及材料的特殊要求等等。

后置代号的内容很多。

1）内部结构代号是表示同一类型轴承的不同内部结构，用字母紧跟轴承型号(3)着基本代号表示。

如：接触角为15°、25°和40°的角接触球轴承分别用C、AC和B表示内部结构的不同。

2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为／PZ、／P4‘／PS、／P6、／P6X和／PO。

1 主题内容与适用范围
本标准规定了外形尺寸符合GB 273.3《滚动轴承向心轴承外形尺寸》的深沟球轴承、外圈有止动槽的深沟球轴承、带防尘盖的深沟球轴承及带密封圈的深沟球轴承的外形尺寸。

本标准适用于深沟球轴承以及有止动槽的深沟球轴承、带防尘盖及带密封圈的深沟球轴承。

2 引用标准
GB273.3 滚动轴承向心轴承外形尺寸
3 符号（见图1~图11）
d:轴承公称内径
D:轴承公称外径
B:轴承公称宽度
r:内、外圈公称倒角尺寸
r1：外圈止动槽端的公称倒角尺寸
r smin:r的单向最小尺寸
r1smin:r1的单向最小尺寸
图1——图11
4 外形尺寸
轴承的外形尺寸按表1~表9的规定。

5 标记
标记示例：滚动轴承6012 GB/T 276-94
附录 A
新旧轴承代号对照
(参考件)
A1新旧轴承代号对照见表A1.
附加说明:
本标准由中华人民共和国机械工业部提出.
本标准由全国滚动轴承标准化技术委员会归口.
本标准由机械工业部洛阳轴承研究所起草. 本标准起草人刘建德.。

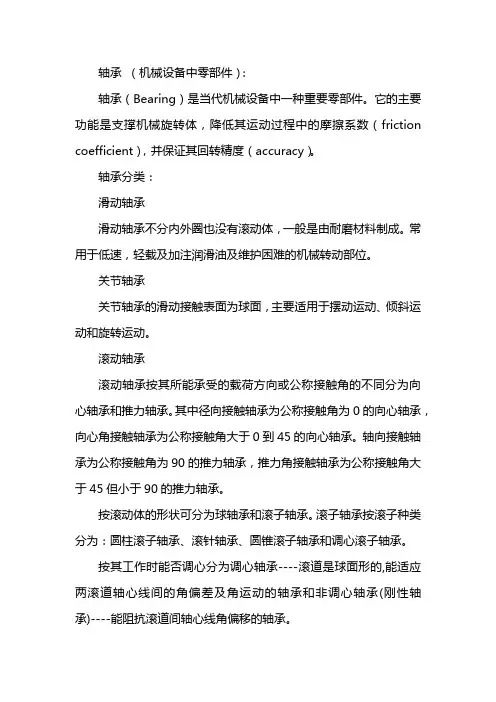

轴承（机械设备中零部件）：轴承（Bearing）是当代机械设备中一种重要零部件。

它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数（friction coefficient），并保证其回转精度（accuracy）。

轴承分类：滑动轴承滑动轴承不分内外圈也没有滚动体，一般是由耐磨材料制成。

常用于低速，轻载及加注润滑油及维护困难的机械转动部位。

关节轴承关节轴承的滑动接触表面为球面，主要适用于摆动运动、倾斜运动和旋转运动。

滚动轴承滚动轴承按其所能承受的载荷方向或公称接触角的不同分为向心轴承和推力轴承。

其中径向接触轴承为公称接触角为0的向心轴承，向心角接触轴承为公称接触角大于0到45的向心轴承。

轴向接触轴承为公称接触角为90的推力轴承，推力角接触轴承为公称接触角大于45但小于90的推力轴承。

按滚动体的形状可分为球轴承和滚子轴承。

滚子轴承按滚子种类分为：圆柱滚子轴承、滚针轴承、圆锥滚子轴承和调心滚子轴承。

按其工作时能否调心分为调心轴承----滚道是球面形的,能适应两滚道轴心线间的角偏差及角运动的轴承和非调心轴承(刚性轴承)----能阻抗滚道间轴心线角偏移的轴承。

按滚动体的列数分为单列轴承、双列轴承和多列轴承。

按其部件（套圈）能否分离分为可分离轴承和不可分离轴承。

按其结构形状(如有无装填槽,有无内、外圈以及套圈的形状,挡边的结构,甚至有无保持架等)还可以分为多种结构类型。

按其外径尺寸大小分为微型轴承（<26mm)、小型轴承（28-55mm）、中小型轴承（60-115）、中大型轴承（120-190mm）、大型轴承（200-430mm）和特大型轴承（>440mm）。

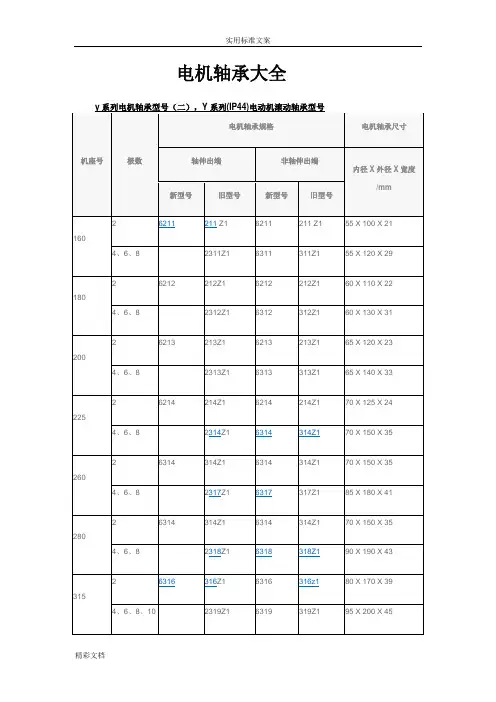

按应用领域分为电机轴承、轧机轴承、主轴承等。

按材料分为陶瓷轴承、塑料轴承等。

国标轴承型号规格表综合经营管理乐享2012-8-21中华人民共和国国家标准GB/T272-93滚动轴承代号方法代替GB272-88Roll如堪beui此-Iden份Icationcode滚动轴承代号是用字母加数字来表示滚动轴承的结构、尺寸、公差等级、技术性能等特征的产品符号。

1主题内容与适用范围本标准规定了滚动轴承及其分部件(以下简称轴承)代号的编制方法。

本标准适用于一般用途的轴承。

2引用标准GB273.1滚动轴承圆锥滚子轴承外形尺寸方案GB273.2滚动轴承推力轴承外形尺寸方案GB273.3滚动轴承向心轴承外形尺寸方案GB276滚动轴承深沟球轴承外形尺寸GB281滚动轴承调心球轴承外形尺寸GB283滚动轴承圆柱滚子轴承外形尺寸GB285滚动轴承双列圆柱滚子轴承外形尺寸GB288滚动轴承调心滚子轴承外形尺寸GB290滚动轴承冲压外圈滚针轴承外形尺寸GB292向心轴承角接触球轴承外形尺寸GB294向心轴承四点接触球轴承外形尺寸[在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

在此处键入文档的摘要。

摘要通常是对文档内容的简短总结。

]GB296滚动轴承双列角接触球轴承外形尺寸GB297滚动轴承圆锥滚子轴承外形尺寸GB301滚动轴承平底推力球轴承外形尺寸GB3882外球面球轴承和偏心套外形尺寸GB4221滚动轴承微型向心球轴承直径系列7外形尺寸GB4605滚针轴承推力滚针和保持架组件、推力垫圈GB4663滚动轴承推力圆柱滚子轴承外形尺寸GB5801滚针轴承轻、中系列尺寸和公差GB5846滚针轴承向心滚针和保持架组件GB5859滚动轴承推力调心滚子轴承外形尺寸JB2974滚动轴承代号方法的补充规定3轴承代号的构成轴承代号由基本代号、前置代号和后置代号构成，其排列按下图。

国家技术监督局1993-07一28批准1994一07一01实施GB/T272-93.扭里巴二匕里即.色里巴.3.1基本代号基本代号表示轴承的基本类型、结构和尺寸，是轴承代号的基础。

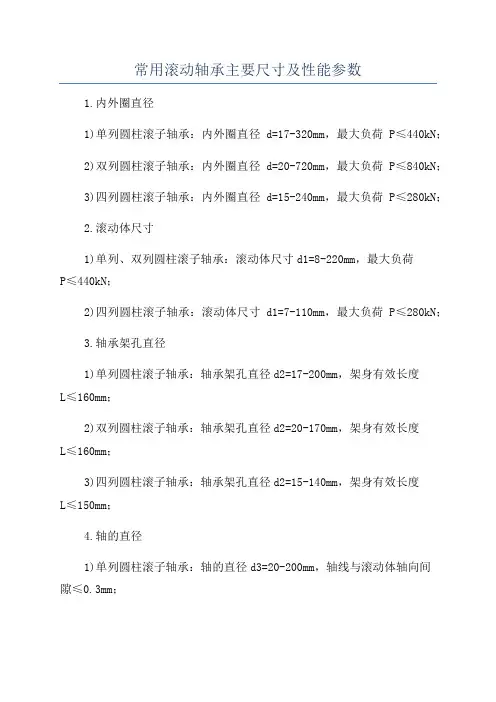

常用滚动轴承主要尺寸及性能参数
1.内外圈直径
1)单列圆柱滚子轴承：内外圈直径d=17-320mm，最大负荷P≤440kN；
2)双列圆柱滚子轴承：内外圈直径d=20-720mm，最大负荷P≤840kN；
3)四列圆柱滚子轴承：内外圈直径d=15-240mm，最大负荷P≤280kN；
2.滚动体尺寸
1)单列、双列圆柱滚子轴承：滚动体尺寸d1=8-220mm，最大负荷
P≤440kN；
2)四列圆柱滚子轴承：滚动体尺寸d1=7-110mm，最大负荷P≤280kN；
3.轴承架孔直径
1)单列圆柱滚子轴承：轴承架孔直径d2=17-200mm，架身有效长度
L≤160mm；
2)双列圆柱滚子轴承：轴承架孔直径d2=20-170mm，架身有效长度
L≤160mm；
3)四列圆柱滚子轴承：轴承架孔直径d2=15-140mm，架身有效长度
L≤150mm；
4.轴的直径
1)单列圆柱滚子轴承：轴的直径d3=20-200mm，轴线与滚动体轴向间
隙≤0.3mm；
2)双列圆柱滚子轴承：轴的直径d3=15-200mm，轴线与滚动体轴向间隙≤0.3mm；
3)四列圆柱滚子轴承：轴的直径d3=10-130mm，轴线与滚动体轴向间隙≤0.2mm；
二．普通滚动轴承常用性能参数
1.转速限制：根据轴承型号规格和安装方式，可达到8.5m/s；
2.温度限制：正常工作温度范围为-30℃~+120℃；。
