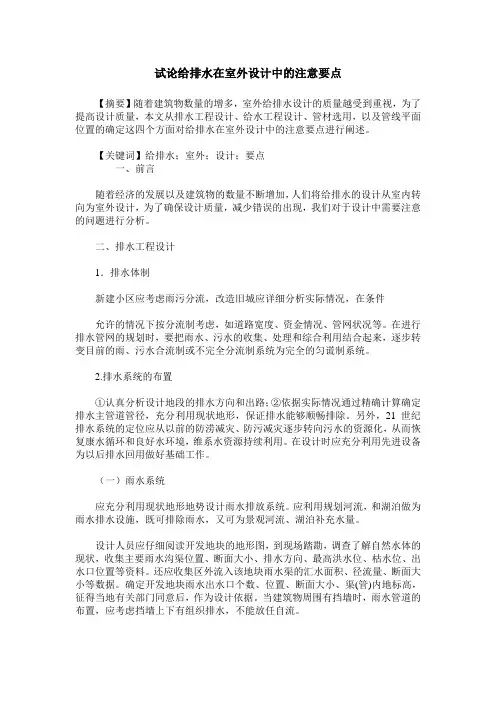

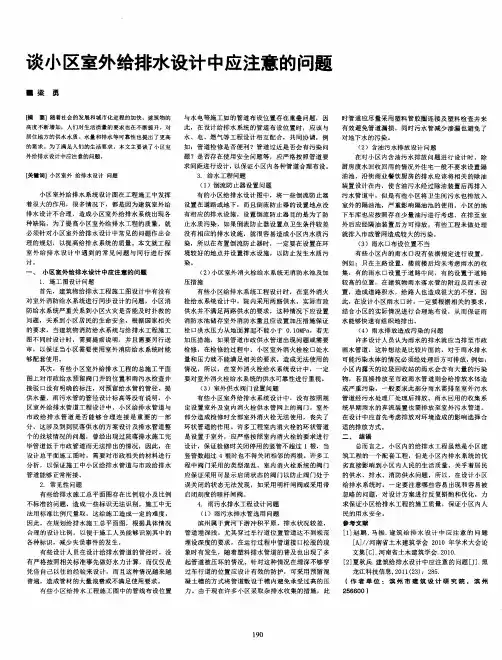

试论给排水在室外设计中的注意要点【摘要】随着建筑物数量的增多，室外给排水设计的质量越受到重视，为了提高设计质量，本文从排水工程设计、给水工程设计、管材选用，以及管线平面位置的确定这四个方面对给排水在室外设计中的注意要点进行阐述。
【关键词】给排水；室外；设计；要点一、前言随着经济的发展以及建筑物的数量不断增加，人们将给排水的设计从室内转向为室外设计，为了确保设计质量，减少错误的出现，我们对于设计中需要注意的问题进行分析。
二、排水工程设计1．排水体制新建小区应考虑雨污分流，改造旧城应详细分析实际情况，在条件允许的情况下按分流制考虑，如道路宽度、资金情况、管网状况等。
在进行排水管网的规划时，要把雨水、污水的收集、处理和综合利用结合起来，逐步转变目前的雨、污水合流制或不完全分流制系统为完全的匀谎制系统。
2.排水系统的布置①认真分析设计地段的排水方向和出路；②依据实际情况通过精确计算确定排水主管道管径，充分利用现状地形，保证排水能够顺畅排除。
另外，21世纪排水系统的定位应从以前的防涝减灾、防污减灾逐步转向污水的资源化，从而恢复康水循环和良好水环境，维系水资源持续利用。
在设计时应充分利用先进设备为以后排水回用做好基础工作。
（一）雨水系统应充分利用现状地形地势设计雨水排放系统。
应利用规划河流，和湖泊做为雨水排水设施，既可排除雨水，又可为景观河流、湖泊补充水量。
设计人员应仔细阅读开发地块的地形图，到现场踏勘，调查了解自然水体的现状，收集主要雨水沟渠位置、断面大小、排水方向、最高洪水位、枯水位、出水口位置等资料。
还应收集区外流入该地块雨水渠的汇水面积、径流量、断面大小等数据。
确定开发地块雨水出水口个数、位置、断面大小、渠(管)内地标高，征得当地有关部门同意后，作为设计依据。
当建筑物周围有挡墙时，雨水管道的布置，应考虑挡墙上下有组织排水，不能放任自流。
（二）污水系统当污水有条件排入城市污水管网时，应优先考虑接入城市污水管网，当无此条件时应利用地势集中到全区或某一较大地块的地势较低处做集中污水处理站。

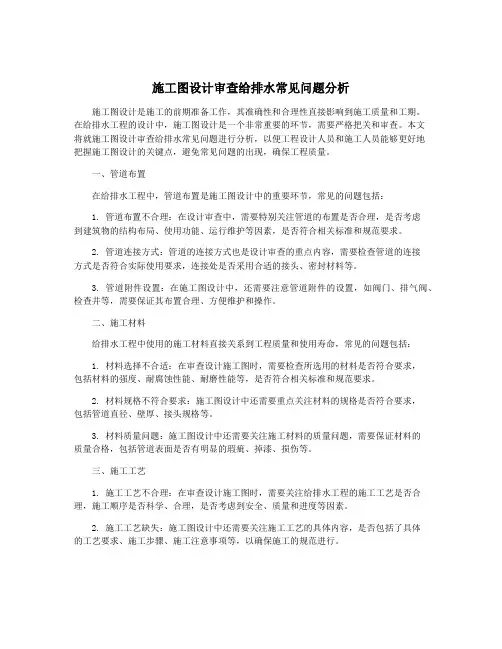

施工图设计审查给排水常见问题分析施工图设计审查是建筑工程中非常重要的一环，其中给排水系统设计更是关键环节之一。
在审查过程中，经常会发现一些常见的问题，这些问题可能会影响整个建筑工程的质量和安全。
有必要对施工图设计审查给排水常见问题进行分析，并提出解决方案。
一、给排水系统设计不合理在施工图设计审查过程中，经常会发现给排水系统设计不合理的问题。
排水管道的排水坡度不符合规范要求、排水管道连接处未设置密封垫等。
这些设计不合理的问题会影响给排水系统的正常运行，甚至可能导致水漏、堵塞等安全隐患。
解决方案：设计人员在设计给排水系统时，应严格按照相关规范和标准进行设计，确保排水管道的坡度符合要求，连接处设置密封垫等，以保证给排水系统的正常运行。
二、排水管道材质选用不当在审查施工图设计时，常常会发现排水管道材质选用不当的问题。
在特殊环境下选用了普通钢材料、化学物质排水管道选用了不耐腐蚀的材质等。
这些错误的材质选用会影响排水系统的使用寿命，甚至可能导致管道腐蚀、渗漏等安全隐患。
解决方案：设计人员在选用排水管道材质时，应根据具体使用环境和介质的特性，选择合适的材质进行施工，确保排水管道的质量和安全。
三、排水管道布局不合理解决方案：设计人员在设计排水管道布局时，应根据实际情况进行合理布局，避免管道交叉、堆叠、弯曲过多等问题，以确保排水系统的畅通。
四、排水设备选型不当五、施工工艺和标准不符在审查施工图设计时，经常会发现施工工艺和标准不符的问题，如管道连接方式不合规范、管道安装不到位等。
这些问题会影响给排水系统的安全和可靠性。
解决方案：设计人员应在设计施工图时，结合具体工程情况和施工工艺要求，确保施工工艺和标准符合规范要求，以保证给排水系统的安全和可靠性。
施工图设计审查给排水常见问题分析，对于保障建筑工程质量和安全具有至关重要的意义。
设计人员应在设计过程中严格按照规范要求进行设计，选择合适的材料和设备，合理布局排水管道，确保施工工艺和标准符合规范要求，以保证给排水系统的正常运行和安全可靠性。

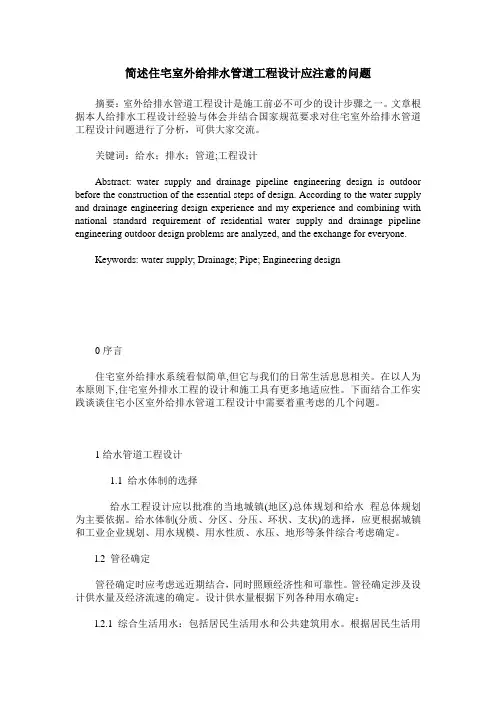

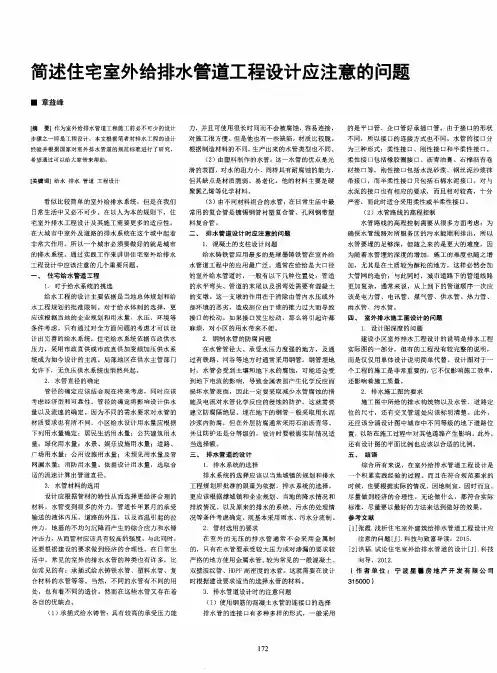

简述住宅室外给排水管道工程设计应注意的问题摘要：室外给排水管道工程设计是施工前必不可少的设计步骤之一。
文章根据本人给排水工程设计经验与体会并结合国家规范要求对住宅室外给排水管道工程设计问题进行了分析，可供大家交流。
关键词：给水；排水；管道;工程设计Abstract: water supply and drainage pipeline engineering design is outdoor before the construction of the essential steps of design. According to the water supply and drainage engineering design experience and my experience and combining with national standard requirement of residential water supply and drainage pipeline engineering outdoor design problems are analyzed, and the exchange for everyone.Keywords: water supply; Drainage; Pipe; Engineering design0序言住宅室外给排水系统看似简单,但它与我们的日常生活息息相关。
在以人为本原则下,住宅室外排水工程的设计和施工具有更多地适应性。
下面结合工作实践谈谈住宅小区室外给排水管道工程设计中需要着重考虑的几个问题。
1给水管道工程设计1.1 给水体制的选择给水工程设计应以批准的当地城镇(地区)总体规划和给水程总体规划为主要依据。
给水体制(分质、分区、分压、环状、支状)的选择，应更根据城镇和工业企业规划、用水规模、用水性质、水压、地形等条件综合考虑确定。
l.2 管径确定管径确定时应考虑远近期结合，同时照顾经济性和可靠性。
施工图设计审查给排水常见问题分析1. 引言1.1 施工图设计审查给排水常见问题分析在建筑工程中，给排水系统是一个至关重要的部分，它直接关系到建筑物内部的卫生与安全。
在施工图设计审查过程中，常见的问题包括管道设计是否符合规范要求、排水设备选型是否合理、管道连接方式是否牢固可靠、管道施工工艺是否合理以及检验验收标准是否严格执行。
这些问题如果没有得到及时发现和解决，将会导致给排水系统的故障和影响建筑物的使用效果。
管道设计是否符合规范要求是施工图设计审查中的重要环节。
管道设计必须符合相关的国家标准和规范，包括管道的材质、直径、斜度等参数的选取。
如果设计不合理，将导致阻力增大、排水不畅等问题的出现。
排水设备选型是否合理也是施工图设计审查中需要重点关注的问题。
不同的建筑物有不同的排水设备需求，需要根据具体情况选择合适的设备，否则将影响排水效果和系统的稳定性。
管道连接方式是否牢固可靠、管道施工工艺是否合理也是影响给排水系统质量的重要因素。
连接方式不牢固可能导致漏水，施工工艺不合理则可能影响管道的使用寿命。
检验验收标准是否严格执行也是保障给排水系统质量的重要保障。
严格执行检验验收标准可以及时发现问题并加以解决，确保系统的正常运行。
施工图设计审查中需要重点关注给排水常见问题分析，及时发现并解决问题，保障建筑物的使用效果和使用安全。
2. 正文2.1 管道设计是否符合规范要求管道设计是否符合规范要求是施工图设计审查给排水常见问题中的重要环节。
在进行审查时，需要对管道设计是否符合相关的规范和标准进行严格检查。
管道设计应符合国家相关的技术标准和规范，如《建筑给水排水设计规范》等。
设计师应该根据具体的工程要求，合理确定管道的直径、材质、坡度等参数，保证管道系统具有足够的排水能力和稳定性。
管道设计应考虑到实际施工和使用环境的要求。
在地下室或地下通道中的排水管道，设计师需要考虑地下水位、土壤稳定性等因素，合理确定管道的埋设深度和支架形式，确保管道能够安全稳定地运行。
施工图设计审查给排水常见问题分析随着现代建筑行业的不断发展，给排水系统设计和施工也越来越重要。
设计审查是保证施工质量和工程顺利进行的重要环节。
但是，在设计审查过程中，给排水系统设计中可能会出现一些常见问题。
以下是一些常见的问题：1. 管道布局问题在给排水系统的设计过程中，管道的布局是非常重要的。
在审查设计时需要检查管道的主管道、支管道、弯头、连接件等是否合理布置。
通常，管道的布局应考虑到的管道径大小以及各种连接件的密封性。
因此，在审查设计时，审查人员应仔细检查给排水系统的管道布局是否符合设计要求。
2. 装置位置选择问题在给排水系统设计过程中需要对各种装置进行位置选择。
可能在一些情况下，设计人员未能正确选择位置，从而导致系统中的出水口和进水口的功能不佳。
例如，进水口的位置选择过高，排水效果不好，出水口的位置选择不当，容易导致水压力不稳定。
3. 通风问题4. 排污口尺寸问题在设计给排水系统时，排污口的尺寸是非常重要的。
如果排污口的尺寸过小，可能会造成排放不畅或者堆积过多，从而导致系统中的污水不能顺畅地排出。
此外，排水口的位置选择也是非常重要的。
当排污口的位置选择不当时可能会导致管道结构紧凑不过度，从而造成堆积的问题。
5. 施工材料选择问题在给排水系统的施工过程中，施工材料的选择也是非常重要的。
如果选择材料质量不过关，可能会导致系统中的漏水或者损伤。
审查设计时，需要仔细检查材料的规格、质量是否达到要求。
因此，施工材料的选择应该是非常谨慎的。
综上所述，在给排水系统的施工图设计中，管道布局、装置位置选择、通风、排污口尺寸和施工材料选择是常见的问题。
审查人员需要仔细检查设计图纸和建议，确保工程的质量和顺利进行。

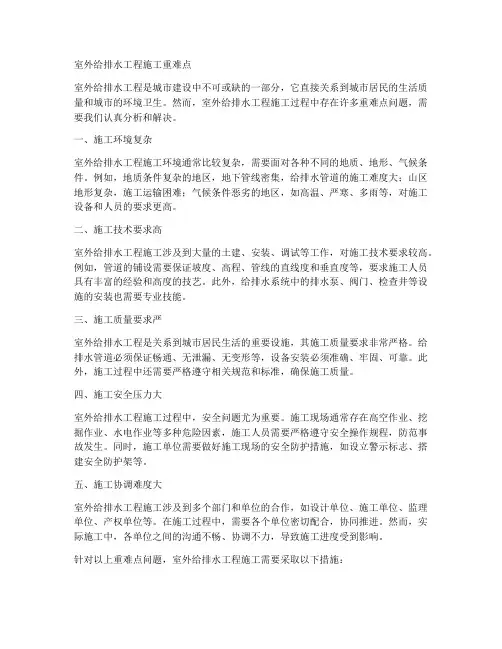

室外给排水工程施工重难点室外给排水工程是城市建设中不可或缺的一部分，它直接关系到城市居民的生活质量和城市的环境卫生。
然而，室外给排水工程施工过程中存在许多重难点问题，需要我们认真分析和解决。
一、施工环境复杂室外给排水工程施工环境通常比较复杂，需要面对各种不同的地质、地形、气候条件。
例如，地质条件复杂的地区，地下管线密集，给排水管道的施工难度大；山区地形复杂，施工运输困难；气候条件恶劣的地区，如高温、严寒、多雨等，对施工设备和人员的要求更高。
二、施工技术要求高室外给排水工程施工涉及到大量的土建、安装、调试等工作，对施工技术要求较高。
例如，管道的铺设需要保证坡度、高程、管线的直线度和垂直度等，要求施工人员具有丰富的经验和高度的技艺。
此外，给排水系统中的排水泵、阀门、检查井等设施的安装也需要专业技能。
三、施工质量要求严室外给排水工程是关系到城市居民生活的重要设施，其施工质量要求非常严格。
给排水管道必须保证畅通、无泄漏、无变形等，设备安装必须准确、牢固、可靠。
此外，施工过程中还需要严格遵守相关规范和标准，确保施工质量。
四、施工安全压力大室外给排水工程施工过程中，安全问题尤为重要。
施工现场通常存在高空作业、挖掘作业、水电作业等多种危险因素，施工人员需要严格遵守安全操作规程，防范事故发生。
同时，施工单位需要做好施工现场的安全防护措施，如设立警示标志、搭建安全防护架等。
五、施工协调难度大室外给排水工程施工涉及到多个部门和单位的合作，如设计单位、施工单位、监理单位、产权单位等。
在施工过程中，需要各个单位密切配合，协同推进。
然而，实际施工中，各单位之间的沟通不畅、协调不力，导致施工进度受到影响。
针对以上重难点问题，室外给排水工程施工需要采取以下措施：1. 强化施工前准备工作，充分了解施工现场情况，制定合理的施工方案和应急预案。
2. 提高施工人员素质，加强技术培训，提高施工技术水平。
3. 严格把控施工质量，遵守相关规范和标准，加强质量检查和验收。
施工图设计审查给排水常见问题分析施工图设计审查是确保建设项目顺利进行的重要环节之一，其中给排水设计是施工图设计的重要部分之一。
经常出现的问题主要包括以下几个方面：1. 排水管道设计不合理：给排水系统中的管道设计是非常重要的，如果设计不合理，就会影响到整个系统的运行效果。
常见的问题有排水管道坡度设计不合理，管道弯曲过多，连接方式不牢固等。
这些问题会导致排水不畅，易堵塞等问题。
2. 排水设备选择不当：排水系统中的各种设备的选择也是非常重要的，比如选择不当的化粪池，会导致排放不当的气味和污染；选择不当的泵站设备，会导致排水不畅等问题。
在施工图设计时要合理选择排水设备，并充分考虑其功能和适用性。
3. 排水系统连接设计不合理：排水系统中的连接方式也是非常重要的，连接不合理或者设计不当会导致漏水、渗漏等问题。
常见的问题有连接处不严密，密封材料选择不当，连接处材料损坏等。
4. 排水系统防水设计不完善：给排水系统与建筑结构的连接处是容易出现渗漏问题的地方。
在施工图设计时，需要充分考虑给排水系统与建筑结构的连接处的防水设计。
常见的问题有防水层设计不完善，施工工艺不规范等。
5. 排水系统材料选择不当：给排水系统中使用的材料也是施工图设计时需要考虑的重要因素。
常见的问题有材料质量不合格，材料选择不适用等。
这些问题会导致给排水系统的使用寿命降低，安全性下降等问题。
给排水系统的施工图设计审查时需要重点关注排水管道设计、排水设备选择、排水系统连接、防水设计以及材料选择等方面的问题。
只有对这些问题进行全面、细致的审查，才能确保给排水系统的正常运行。

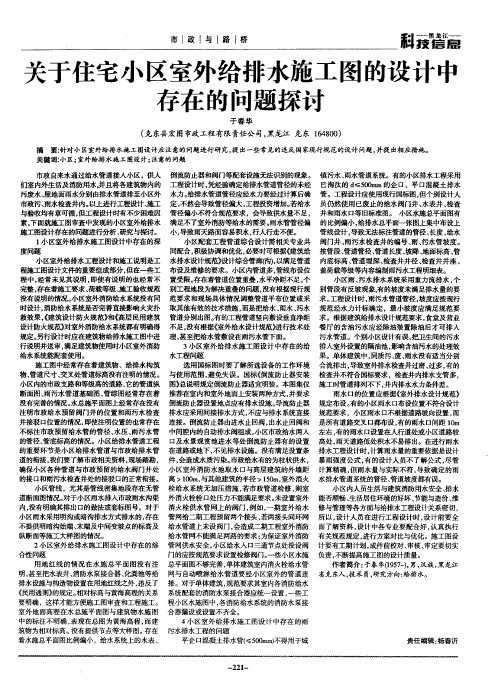

小区室外给排水施工图设计应注意的问题根据建筑小区给排水施工图审查的具体情况，提出一些常见的和违反国家《强制性条文》及现行有关《规范》的问题。
作为借鉴，望能对小区给排水工程设计质量有一定参考作用。
在给排水施工图审查时，有的建筑小区给排水施工图存在设计深度不足，系统设计不当，专业配合不够及违反强制性条文等问题。
下面提出主要的和普遍性的问题，望能引起有关设计人员的关注。
一、施工图设计深度的问题
1、设计说明未完善或不完整
建筑小区室外给排水工程设计说明是该工程施工图设计文件的组成部分，但有的工程未见其说明，有的说明不完整，有的以单体设计说明代替。
常见的是:设计依据、市政给水方式、小区给水人口压力、小区生活消防用水量及供水方式、设计暴雨强度公式、各种管道工作压力、选用的管道材料(技术参数)及接口形式、沟槽开挖、管道基础及沟槽回填等施工要求、给水阀门井及雨污水检查井井座井盖荷载等级及施工验收规范未明确。
2、有的工厂厂区或多层建筑小区室外消防给水系统未明确
另行设计(单体竣工投产及使用时，该系统应能配套使用)亦无同时设计，违反《建筑设计防火规范》 (GB50016-2006以下简称“低规”)第8.1.2条。
3、施工图中给排水构筑物及管道元定位尺寸，交叉处管道标高未注明。
小区内的市政支路及等级较高的道路，其管道纵断面图雨污水管道基础图及管综图未完善。
4、市政预留的给水阀门井位置、管径、标高及雨污水接驳口的检查井位置、管径、管底标高未明确。
5、单体建筑给排水工程设计说明明确消防水泵接合器详水施总图，而各消防给水系统的消防水泵接合器漏设或未设齐全。
6 水施总平面图的比例有的偏小，给水系统上的水表、倒流防止器、阀门等配套设施元法识别，未提供节点等大样图。
7、小区雨水排入市政雨水沟渠内，有的未明确其排出口做法或套标图号;小区雨水采用明沟或暗沟排水方式排水，有的无提供管沟纵断面等施工大样图。
二、施工图中存在的问题
1、综合性问题
(1)水施总平面图有的未标明用地红线;有个别工程把水表井、消防水泵接合器、化粪池等给排水设施、构造物设置在用地红线之外，违反了《民用通则》(GBS03S2-200S)第4.2.1条(强制性条文)。
(2)水施总平面图上有的未明确市政给水预留阀门井的位置及雨污水检查井接驳口位置，有的虽标明位置却未标注市政预留给水管的管径、水压及雨污水管的管径、管底标高。
小区给排水管道与市政给排水管道的衔接是小区给排水管道工程的重要环节，应了解市政有关资料，必要时应到现场踏勘，以确保小区各种管道与市政预留的给水阀门井处的接口及雨污水检查井处的接驳口正常衔接。
(3)水施总平面图与单体水施图中的室外地面高程(标高)标注不统一，总图为黄海高程，单体为相对标高，施工图审查对单体与总体给排水管衔接处标高不易核对，应统一为黄海高程。
(4)中华人民共和国建设部公告218号文第27条，规定“平企口混凝土排水管(≤500mm)不得用于城镇污水，雨水管道系统”。
但有的小区排水工程仍采用已淘汰的d≤500mm的混凝土排水管。
除此之外，已淘汰的给水阀门井、水表井、检查井、雨水口旧标准图，
有的工程仍在套用，应使用现行国标图。
(5)有的小区给排水管道的管径偏小，如生活用水量及室外消防用水量> 50/S，而小区给水管网管径为DN150;小区始端屋面及地面汇水面积1万m2，其雨水排水管道管径为DN300。
工程设计时，给排水管道管径应经水力计算后确定，否则管径偏大，增加工程投资，管径偏小则给水供水量不足，不能满足室外消防等供水的要求，不符合“低规”第8.1. 4条规范要求，雨水管管径偏小则雨天路面易积水，不利行人通行。
(6)小区内各种管道较多，有的管线布设位置受限，水、电、燃气各专业施工图一对照，发现有的管道位置重叠，有的水平净距不足。
甚至个别工程给水、雨水、污水管道基本重叠而分别出图。
有的工程，管道竖向敷设净距不足，个别给水管敷设在雨污水管下面，未按《室外给水设计规范H GBS0013-2006)第7.3.6条进行技术处理。
小区配套工程管道综合设计需相关专业共同配合，积极协调和优化，必要时可根据《建筑给水排水设计规范》 GBS0015一2003第3.5.5条设计综合管廊(沟)。
2、给水工程问题
(1)国标OSS108《倒流防止器安装图》总说明明确规定“倒
流防止器适宜明装。
本图集仅推荐在室内和室外地面上安装两种方式”。
并要求"倒流防止器设置地点应有排水设施。
导流防止器排水应采用间接排水方式，不应与排水系统直接连接"。
而有的小区市政给水两人口及水景观赏池进水等处倒流防止器设置于道路或地下，且未见排水设施。
由于倒流防止器由进水止回阀、出水止回阀和中间腔内的自动排水阀组成，未按标准图有关说明、满足其设置条件，往往仍会造成水质污染。
(2)有的建筑小区按不同功能组团，各组团的室外生活、消防给水分别设系统即市政给水环网分别两路进水与各组团的室外管网连接，增加了各组团市政给水人口水表、倒流防止器等设施及管道工程量，提高工程造价又不方便日后工程管理。
(3)有的住宅小区生活给水未充分利用市政给水系统的余压，而均由变频或叠压给水系统供水，违反《住宅建筑规范》(GB5036B-2005)第B.2.2条(强制性条文)。
有的三十层高层住宅四层以上采用一套变频加压供水设备，尔后分了几个供水区分别减压和串联减压，既不节能又不符合规范要求。
因此，高层建筑室内生活给水应按《建筑给水排水设计规范》(GB50015-2003)及《住宅建筑规范》(GB5036B-2005)中有关条文进行合理的分区及设置加压设备。
(4)有的小区市政为枝状供水，室外消防水池取水口与被保
护的高层建筑的外墙距离大于100m，与其他被保护建筑的半径大于150m，室外消火栓给水系统无加压措施，一旦市政管道因故检修，室外消火栓栓口处压力不能满足规范要求，违反“低规”第B.1. 3条(强制性条文)及《高层民用建筑设计防火规范»(以下简称“高规”， GB50045-95 2005年版)第7.1. 3条。
(5)有的小区，室外消火栓供水管网上的阀门未按规范要求设置，如二期工程由一期室外给水管网预留两个接头，该两接头间环网给水管道上未设阀门，造成二期工程室外消防给水管网实际为一路供水;有的小区给水人口三通分水处未设阀门。
均不符合“低规”第B.2.7条及“高规”第7.3.1条的要求。
(6)有的小区、单体建筑室内消火栓给水管网、自动喷淋给水管道应经小区室外的管道连接，水施总平面图未以完善。
3、雨污水排水工程的问题
(1)有的小区水施总图比例偏小，管线设计均集中布设在给排水总平面一张图上。
因此，管道的管径、长度、给水阀门井、雨污水检查井的编号及雨、污水管坡度无法标注。
(2)小区雨、污水排水系统采用重力流排水，有的系统个别
管段坡度有误(反坡)，有的坡度未满足排水量的要求。
工程设计时，雨污水管道管径，坡度应按现行规范经水力计标确定，最小坡度应满足规范要求。
(3)食堂及营业餐厅的含油污水，应经除油装置后方可排人污水管道O个别小区把卫生间的污水排入室外设置的隔油池，设计有误，不但加快池内含食物油的污水流速而且减少停留时间。
不符合《建筑给排水设计规范》GB50015-2003有关规定。
(4)小区内有的单体建筑同质污、废、雨水未适当分别合流排出(除规范要求单独排出外)，以至于室外排水检查井太多、过密，有的检查井内排水支管偏多，施工时管道排列不下，井内排水水力条件差，不符合国标图《排水检查井》02S515的技术要求。
(5)个别小区内雨水口布设位置不当，偏多且间距偏小，不符合设计原则及规范要求。
如个别小区雨水口未根据道路坡向设置，而是所有道路交叉口(四个方向)均布设;有的雨水口间距仅10m左右，浪费建材，增加投资;有的雨水口设置在人行道处或小区道路较高处，道路低处积水雨天行人行走不便。
雨水口的布设应按《室外排水设计规范》GBS0014-2006第4.7条有关规定实施。
(6)“设计暴雨强度公式”是计标雨水量的重要依据，但有
的小区雨水排水工程设计时，设计人员特别是非本地区设计人员往往未了解当地的“公式”，而是套用邻近地区、市(县)的“公式”，虽然计标精确，但实际雨水量不符合当地实际.雨水排水管道系统的管径、管道坡度有误。
建筑小区给排水工程设计虽为配套工程，但关系到小区内人员生活、建筑消防其用水安全，关系到排水是否顺畅，关系到生活居住环境的优劣，关系到节能、维修、管理等方方面面。
所以设计前资料了解要全面;设计时方案要对比及优化、各专业要互相配合，并认真执行有关规范;施工图成件前校对、审查、审定不走过场，把好质量关，施工图中存在的问题会越来越少。
