汽车冷却系统的设计及匹配试验

发动机冷却系统的设计与匹配随着汽车技术的不断进步，发动机冷却系统的设计与匹配变得越来越重要。

发动机冷却系统负责将发动机中产生的过热能量散发出去，以保持发动机的工作温度在合理范围内，确保发动机的正常工作。

下面将介绍发动机冷却系统设计与匹配的几个重要方面。

首先，设计与匹配发动机冷却系统需要考虑的是发动机的散热需求。

发动机冷却系统的设计应该根据发动机的排量、功率以及使用环境等因素来确定冷却水的流量和温度。

通常情况下，发动机的散热需求与发动机的功率密切相关，功率越大，散热需求越大，因此冷却系统的设计应该满足发动机的散热需求。

其次，发动机冷却系统的设计与匹配还应考虑到冷却系统的稳定性和可靠性。

发动机在运行中产生的热量非常大，如果散热不及时或不稳定，容易导致发动机温度过高，甚至发生过热。

因此，冷却系统的设计应该考虑到温度传感器的安装位置、水泵的流量控制和风扇的控制等因素，以确保冷却系统的稳定性和可靠性。

此外，发动机冷却系统的设计与匹配还应考虑到节能和环保的要求。

传统的冷却系统主要依靠水泵和风扇来降低发动机的温度，但是这样会消耗大量的能量。

因此，在设计和匹配发动机冷却系统时，可以考虑使用电动风扇和电动水泵等节能环保的设备，以减少能量的消耗和对环境的污染。

在发动机冷却系统的设计与匹配中，还需要考虑到发动机的结构特点。

不同类型的发动机有不同的散热方式和散热需求，比如液冷发动机和空冷发动机的散热方式就不同。

在设计和匹配冷却系统时，应该根据发动机的结构特点来选择合适的冷却方式和散热器的类型。

最后，发动机冷却系统的设计与匹配还需要考虑到维护和保养的方便性。

发动机冷却系统是汽车的重要部件之一，因此在设计和匹配时，应该考虑到冷却系统的易维护性和保养性。

比如冷却系统的管路布局应该合理，以便于维护和检修；同时，还需要选择易于更换的冷却液和过滤器等设备，以便于冷却系统的保养。

综上所述，发动机冷却系统的设计与匹配需要考虑到多个方面的因素，包括发动机的散热需求、稳定性和可靠性、节能和环保、发动机的结构特点以及维护和保养等。

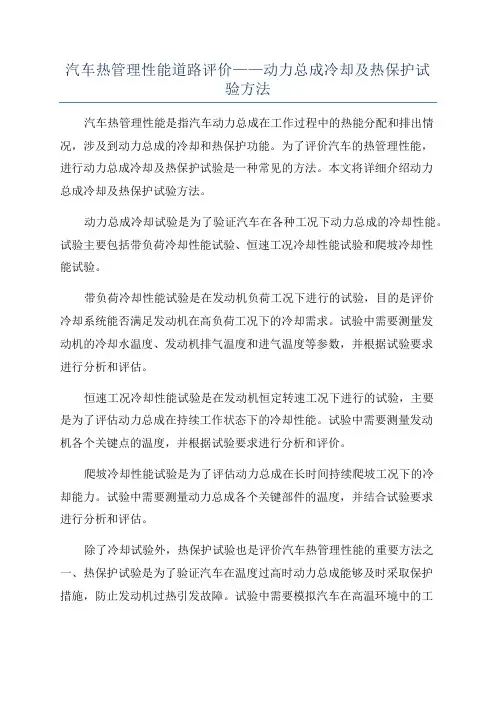

汽车热管理性能道路评价——动力总成冷却及热保护试验方法汽车热管理性能是指汽车动力总成在工作过程中的热能分配和排出情况，涉及到动力总成的冷却和热保护功能。

为了评价汽车的热管理性能，进行动力总成冷却及热保护试验是一种常见的方法。

本文将详细介绍动力总成冷却及热保护试验方法。

动力总成冷却试验是为了验证汽车在各种工况下动力总成的冷却性能。

试验主要包括带负荷冷却性能试验、恒速工况冷却性能试验和爬坡冷却性能试验。

带负荷冷却性能试验是在发动机负荷工况下进行的试验，目的是评价冷却系统能否满足发动机在高负荷工况下的冷却需求。

试验中需要测量发动机的冷却水温度、发动机排气温度和进气温度等参数，并根据试验要求进行分析和评估。

恒速工况冷却性能试验是在发动机恒定转速工况下进行的试验，主要是为了评估动力总成在持续工作状态下的冷却性能。

试验中需要测量发动机各个关键点的温度，并根据试验要求进行分析和评价。

爬坡冷却性能试验是为了评估动力总成在长时间持续爬坡工况下的冷却能力。

试验中需要测量动力总成各个关键部件的温度，并结合试验要求进行分析和评估。

除了冷却试验外，热保护试验也是评价汽车热管理性能的重要方法之一、热保护试验是为了验证汽车在温度过高时动力总成能够及时采取保护措施，防止发动机过热引发故障。

试验中需要模拟汽车在高温环境中的工作状态，并通过检测传感器、冷却器和电子控制模块等来评估动力总成的热保护性能。

总结起来，动力总成冷却及热保护试验主要包括带负荷冷却性能试验、恒速工况冷却性能试验、爬坡冷却性能试验以及热保护试验。

这些试验能够客观评价汽车热管理性能，为汽车制造商提供有关冷却系统和热保护系统设计的参考依据，并提供优化和改进的方向。

发动机冷却系统的设计原则（李勇）水冷式汽车发动机冷却系统一般由散热器、节温器、水泵、缸体水道、缸盖水道、风扇及连接水管、冷却液等组成。

我们主机厂主要根据整车布置及发动机功率的要求来选定散热器及各零部件的形状、大小，并合理布置整个冷却系统，保证发动机的动力性、经济性、可靠性和耐久性，从而提高整车的性能。

一、冷却系统的总体布置原则冷却系统总布置主要考虑两方面，一是空气流通系统；二是冷却液循环系统。

因此在设计中必须做到提高进风系数和冷却液循环中的散热能力。

1，提高进风系数。

要做到提高进风系数就必须要做到：（1）减小空气的流通阻力，（2）降低进风温度，防止热风回流。

（1）减小空气的流通阻力设计中应尽量减少散热器前面的障碍物，进风口的有效进风面积不要小于60%的散热器芯部正面积；在整车布置允许的前提下，尽可能采用迎风正面积较大的散热器；风扇与任何部件的距离不应小于20mm这样就可以组织气流通畅排出，可以减少风扇后的排风背压。

（2）降低进风温度，要合理布置散热器的进风口，提高散热器与车身、发动机舱接合处的密封性，防止热风回流。

（3）合理布置风扇与散热器芯部的相对位置从正面看，尽量使风扇中心与散热器中心重合，并使风扇直径与正方形一边相等，这样可以使通过散热器的气流分布最为均匀，或者使风扇中心高一下些，使空气流经散热器上部的高温高效区。

另：考虑发动机振动的因素，风扇和护风罩之间的间隙应该在20mm 以上。

从轴向看，尽可能加大风扇前端面与散热器之间的距离，并合理设计护风罩。

要使气流均匀通过散热器芯部整个面积，必须要求风扇与散热器之间保持一定的距离，一般对载货汽车，风扇与散热器芯部之间的距离不得小于50mm。

2，提高冷却液循环中的散热能力要提高冷却液循环中的散热能力，提高冷却液循环中的除气能力是关键。

冷却系统的气体会造成水泵流量下降，使散热器的冷却率下降；还会造成发动机水套内局部沸腾，致使局部热应力猛增，影响发动机性能；在热机停工况，气体还会造成冷却液过多的损失。

汽车发动机冷却系统的优化设计与热管理技术汽车作为现代社会重要的交通工具，其发动机的性能和可靠性至关重要。

而发动机冷却系统则是保证发动机正常运行的关键部件之一。

良好的冷却系统不仅能够有效地控制发动机的温度，提高发动机的工作效率，还能延长发动机的使用寿命。

本文将探讨汽车发动机冷却系统的优化设计与热管理技术。

一、汽车发动机冷却系统的作用与工作原理汽车发动机在工作过程中会产生大量的热量，如果这些热量不能及时散发出去，将会导致发动机过热，从而影响发动机的性能和可靠性。

因此，冷却系统的主要作用就是将发动机产生的多余热量带走，使其保持在正常的工作温度范围内。

发动机冷却系统的工作原理主要是通过冷却液在发动机内部和散热器之间的循环流动来实现热量的传递和散发。

冷却液在水泵的作用下从发动机缸体水套中流出，经过散热器冷却后再回到发动机水套中，如此循环往复。

在这个过程中，散热器将冷却液中的热量散发到空气中，从而降低冷却液的温度。

二、传统汽车发动机冷却系统存在的问题传统的汽车发动机冷却系统通常采用机械驱动的水泵和节温器来控制冷却液的流量和温度。

然而，这种冷却系统存在一些不足之处。

首先，传统冷却系统的水泵转速通常与发动机转速成正比，这意味着在发动机低速运转时，水泵的流量可能不足，导致发动机冷却效果不佳；而在发动机高速运转时，水泵的流量又可能过大，造成能量浪费。

其次，节温器的控制精度有限，难以根据发动机的实际工作状况精确地调节冷却液的温度，从而影响发动机的热效率。

此外，传统冷却系统的散热器结构和风扇性能也有待优化，以提高散热效率。

三、汽车发动机冷却系统的优化设计为了解决传统冷却系统存在的问题，需要对冷却系统进行优化设计。

（一）电子水泵的应用电子水泵可以根据发动机的实际需求精确地控制冷却液的流量，从而提高冷却系统的效率。

例如，在发动机低速运转时，电子水泵可以提高转速，增加冷却液流量；而在发动机高速运转时，则可以降低转速，减少能量消耗。

机械工程中的冷却系统设计与分析冷却系统是机械工程中不可或缺的一部分，它被广泛应用于汽车、航空航天、能源生产和工业设备等领域。

冷却系统的设计和分析对于机械设备的性能和寿命至关重要。

在本文中，我们将探讨冷却系统的设计原理、分析方法和实际应用。

一、冷却系统的基本原理冷却系统的基本原理是通过向机械设备输送冷却剂，将设备上产生的热量带走，并通过换热器或冷却塔等设备将热量散发到周围环境中。

冷却系统通常由冷却剂、泵、冷却器、控制装置和传感器等组成。

冷却剂的选择在冷却系统的设计中起着重要的作用。

常用的冷却剂包括水、冷冻剂和液氮等。

水是最常见的冷却剂，其具有高热传导性和稳定性。

冷冻剂在一些特殊应用中使用，能够在低温下提供更高的冷却效果。

液氮是一种极低温的冷却剂，适用于一些需要极低温度的应用。

泵用于将冷却剂从储存器输送到冷却设备中。

泵的选择要考虑到流量和压力的要求。

冷却器是冷却系统中的关键组件，其目的是将冷却剂的温度降低。

常见的冷却器包括散热器、冷却塔和热交换器等。

控制装置和传感器用于监测和控制冷却系统的运行状态，确保冷却效果的稳定性和安全性。

二、冷却系统的分析方法在冷却系统的设计和分析中，我们通常需要考虑以下几个因素：1. 热负荷分析热负荷分析是冷却系统设计的第一步。

通过分析机械设备产生的热量和热负荷的分布情况，可以确定冷却系统所需的冷却能力。

热负荷分析通常涉及热传导、对流和辐射等传热机制的计算。

2. 流场分析流场分析是冷却系统设计的关键部分，它涉及流体力学和传热学的知识。

通过建立数值模型，可以分析冷却剂在冷却系统中的流动情况和温度分布。

这有助于优化冷却系统的设计和提高冷却效率。

3. 材料热力学分析材料的热力学特性对冷却系统的性能和寿命有着重要的影响。

在冷却系统的设计中，需要分析材料的热膨胀、热导率和热稳定性等热力学特性，以确保设计的可靠性和安全性。

4. 能量耗散分析冷却系统的能量消耗与系统的运行效率和成本密切相关。

冷却系统基本设计规范简式国际汽车设计（北京）有限公司2008.5目录1.冷却系统的构成和设计要求 (1)1.1 冷却系统的构成 (1)1.2 冷却系统的设计要求 (1)2 冷却系统设计 (2)2.1 散热器 (2)2.2 冷却风扇 (6)2.3 风扇护风罩 (7)2.4 压力盖 (8)2.5 膨胀水箱 (10)2.6 取暖器 (13)2.7 水泵 (13)2.8 散热器管路 (13)2.9 冷却液 (14)1.冷却系统的构成和设计要求1.1 冷却系统的构成冷却系统由散热器、风扇、膨胀箱等部件组成。

其功能是对发动机进行强制冷却，保证发动机能始终处于最适宜的温度状态下工作，以获得较高的动力性、经济性及可靠性。

汽车冷却系统的结构简图见图1-1所示：图1-1 冷却系统的构成1.2 冷却系统的设计要求1) 冷却系统的设计应保证：使用冷却水作冷却液和 0.5bar 以下的压力盖时，发动机出水口的温度允许到 100 ℃；使用冷却水作冷却液和 0.7-0.9bar 压力盖，在不连续工况运行下，最高水温允许到 110 ℃。

2)如果使用长效防冻防锈液作冷却液和 0.5bar 以下的压力盖时，发动机出水口的温度允许到105℃；使用长效防冻防锈液作冷却液和 0.7-0.9bar 压力盖，在不连续工况运行下，最高水温允许到 115 ℃。

3) 冷却液的膨胀容积应大于等于整个系统冷却液容量的 6 %。

4) 冷却系统必须用不低于 19 L/min 的速度加注冷却液，直至达到应有的冷却液平面，以保证所有工作条件下气缸体水套内冷却液能保持正常的压力。

2 冷却系统设计件进行冷却系统内流场计算分析，最终以整车高温试验结果对冷却系统设计是否满足使用要求进行确认。

具体各主要部件的设计过程如下。

2.1 散热器散热器是冷却系统中的重要部件，其主要作用是对发动机进行强制冷却，以保证发动机能始终处于最适宜的温度状态下工作，以获得最高的动力性、经济性和可靠性。

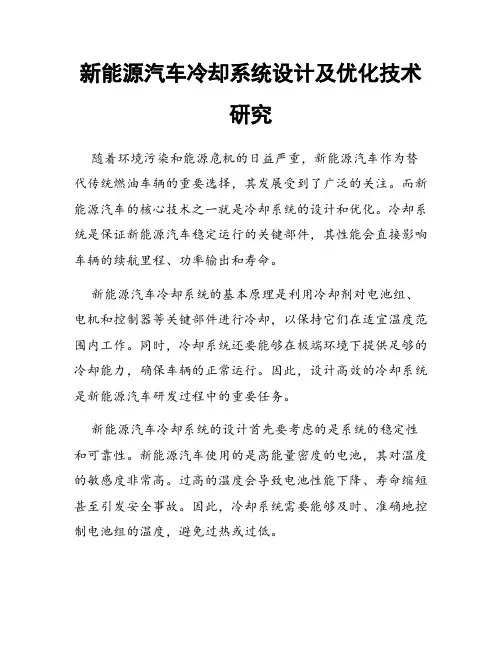

新能源汽车冷却系统设计及优化技术研究随着环境污染和能源危机的日益严重，新能源汽车作为替代传统燃油车辆的重要选择，其发展受到了广泛的关注。

而新能源汽车的核心技术之一就是冷却系统的设计和优化。

冷却系统是保证新能源汽车稳定运行的关键部件，其性能会直接影响车辆的续航里程、功率输出和寿命。

新能源汽车冷却系统的基本原理是利用冷却剂对电池组、电机和控制器等关键部件进行冷却，以保持它们在适宜温度范围内工作。

同时，冷却系统还要能够在极端环境下提供足够的冷却能力，确保车辆的正常运行。

因此，设计高效的冷却系统是新能源汽车研发过程中的重要任务。

新能源汽车冷却系统的设计首先要考虑的是系统的稳定性和可靠性。

新能源汽车使用的是高能量密度的电池，其对温度的敏感度非常高。

过高的温度会导致电池性能下降、寿命缩短甚至引发安全事故。

因此，冷却系统需要能够及时、准确地控制电池组的温度，避免过热或过低。

其次，冷却系统还需要考虑能耗和能源利用率的问题。

冷却系统会消耗一定的能量，因此需要设计出低功耗、高效能的系统。

例如，可以采用电驱动的风扇和泵来替代传统的机械驱动装置，以减少能源消耗并提高系统的效率。

此外，还可以通过优化散热器的设计和采用高导热材料，提高冷却效果，减少系统的负荷。

同时，冷却系统的布局和结构也需要精心设计，以确保冷却剂能够充分覆盖到每个关键部件的散热表面。

一般来说，冷却系统采用的是循环冷却的方式，即冷却剂在组件间流通，带走热量。

设计合理的管路和散热器布局可以有效地降低冷却剂的压力损失和流量阻力，提高系统的冷却效果。

除了系统的设计，冷却系统的优化技术也是研究的重点之一。

优化技术旨在提高冷却系统的效率和性能，降低能耗和成本。

其中，数值模拟和仿真是一种常用的优化方法，可以对系统的流场、温度场等进行模拟和预测，根据结果进行优化设计。

此外，还可以借助先进的传感器技术和智能控制算法，实时监测和调节冷却系统的运行状态，提高系统的响应和控制能力。

一、冷却系统说明内燃机运转时，与高温燃气相接触的零件受到强烈的加热，如不加以适当的冷却，会使内燃机过热，充气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零件的摩擦和磨损加剧，引起内燃机的动力性、经济性、可靠性和耐久性全面恶化。

但是，如果冷却过强，汽油机混合气形成不良，机油被燃烧稀释，柴油机工作粗爆，散热损失和摩擦损失增加，零件的磨损加剧，也会使内燃机工作变坏。

因此，冷却系统的主要任务是保证内燃机在最适宜的温度状态下工作。

1.1 发动机的工况及对冷却系统的要求一个良好的冷却系统，应满足下列各项要求：1）散热能力能满足内燃机在各种工况下运转时的需要。

当工况和环境条件变化时，仍能保证内燃机可靠地工作和维持最佳的冷却水温度。

2）应在短时间内，排除系统的压力。

3）应考虑膨胀空间，一般其容积占总容积的4-6%；4）具有较高的加水速率。

初次加注量能达到系统容积的90%以上。

5）在发动机高速运转，系统压力盖打开时，水泵进口应为正压；6）有一定的缺水工作能力，缺水量大于第一次未加满冷却液的容积；7）设置水温报警装置；8）密封好，不得漏水；9）冷却系统消耗功率小。

启动后，能在短时间内达到正常工作温度。

10）使用可靠，寿命长，制造成本低。

1.2 冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。

在设计中必须作到提高进风系数和冷却液循环中的散热能力。

提高通风系数：总的进风口有效面积和散热器正面积之比≥30%。

对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。

在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。

这样可充分利用风扇的风量和车的迎面风，提高散热器的散热效率。

一般货车芯厚不超过四排水管，轿车芯厚不超过二排水管。

在整车布置中散热系统中，还要考虑散热器和周边的间隙，散热器到保险杠外皮的最小距离100毫米，如果发动机的三元崔化在前端的话，还要考虑风扇到三元催化本体距离至少100毫米，到三元催化隔热罩距离至少80毫米。

汽车冷却系统的热力学设计及仿真汽车冷却系统是汽车的重要组成部分，也是关系到车辆运行效率和寿命的关键因素之一。

它主要通过循环冷却剂对汽车发动机的产热进行散热，维持发动机的正常温度和工作状态。

在这篇文章中，我们将从热力学角度出发，探讨汽车冷却系统的设计和仿真，以便更好地理解汽车冷却系统的工作原理和各种设计要素的影响。

第一部分：汽车冷却系统的基本原理汽车冷却系统的基本原理是利用流体工作介质对发动机产热的吸热和对周围环境的放热来控制发动机的温度。

具体来说，冷却系统通过水泵将冷却液循环流动在发动机块和缸盖的内外表面（也称为水道）上，以吸收产生的热量。

同时，通过散热器将冷却液中的热量辐射散发到周围空气中，从而完成对发动机的冷却。

此外，汽车冷却系统还与发动机的润滑系统、供油系统和排气系统等密切相关，组成整个汽车的运行系统。

第二部分：汽车冷却系统的设计和组成要素汽车冷却系统包括许多不同的组成部分，包括散热器、水泵、散热风扇、温度计、传感器等。

这些要素的选择和设计决定了整个汽车冷却系统的运行效率和可靠性。

以下是一些关键组成部分的简要介绍。

1. 散热器散热器是汽车冷却系统中最重要的部件之一，负责将发动机产生的热量辐射散发到周围环境中。

散热器主要由散热芯和空气导流罩两部分构成。

散热芯是一个由油管翅片和水槽组成的管道网络，通过这个网络使冷却泄漏在散热芯内壁。

空气导流罩位于散热器外部，用于将冷空气引入散热器内部，以加速热量散发。

散热器的设计和选择对冷却系统的整体效率至关重要。

2. 水泵水泵是冷却系统中的重要部件之一，主要负责将冷却剂从散热器中循环引入发动机以实现冷却。

水泵与发动机轴相连，利用轴上的齿轮或推力固定在发动机上。

以此来控制泵的转速。

水泵设计的好坏直接影响整个冷却系统的输送能力和循环速度。

3. 散热风扇散热风扇是冷却系统中的一个辅助部件，它起到加速将散热器表面的热量驱散到空气中的作用。

由于风扇的存在，汽车的冷却系统可以在行车时维持较好的冷却状态。

汽车冷却系统设计——叶海见汽车冷却系统设计 (1)一、概述 (2)二、要求 (2)三、结构 (2)四、设计要点 ............................................................................ 错误!未定义书签。

（一）散热器 ......................................................................... 错误!未定义书签。

（二）散热器悬置................................................................. 错误!未定义书签。

（三）风扇 ............................................................................. 错误!未定义书签。

（四）副水箱 (5)（五）连接水管 (6)（六）发动机水套 (6)五、设计程序 (6)六、匹配 (6)七、设计验证 (6)八、设计优化 (6)一、概述二、汽车对冷却系统的要求（一）汽车对冷却系统有如下几点要求1、保证发动机在任何工况下工作在最佳温度范围；2、保证启动后发动机能在短时间内达到最佳温度范围；3、保证散热器散热效率高，可靠性好，寿命长；4、体积小，重量轻，成本低；5、水泵，风扇消耗功率小，噪声低；6、拆装、维修方便。

（二）冷却系统问题对汽车的影响1、冷却不足时，会导致内燃机过热，充气系数下降，燃烧不正常（爆燃、早燃等），机油变质和烧损，零部件摩擦和磨损加剧（如活塞、活塞环和缸套咬伤，缸盖发生热疲劳裂纹等），引起内燃机的动力性、经济性、可靠性全面恶化。

2、冷却过剩时（40～50℃），汽油机混合气形成不良，机油被燃油稀释；柴油机工作粗暴，散热损失增加，零部件磨损加剧（比正常工作温度工作时大好几倍），也会使内燃机工作变坏。

汽车冷却系统设计毕业设计汽车冷却系统设计毕业设计汽车是现代社会不可或缺的交通工具之一，而汽车的冷却系统则是保证汽车正常运行的重要组成部分。

冷却系统的设计对汽车的性能和寿命有着直接的影响。

本文将探讨汽车冷却系统设计的一些关键要素，以及如何提升冷却系统的效能。

首先，冷却系统的设计需要考虑汽车发动机的热量产生和散热的原理。

发动机在工作过程中会产生大量的热量，如果不及时散热，就会导致发动机过热，从而影响汽车的性能和寿命。

因此，冷却系统应该能够高效地将发动机的热量散发出去，保持发动机的适宜工作温度。

其次，冷却系统的设计需要考虑汽车的使用环境和工况。

不同的使用环境和工况会对冷却系统的设计提出不同的要求。

例如，在高温环境下，冷却系统需要具备更强的散热能力；在高海拔地区，冷却系统需要考虑气压变化对散热效果的影响。

因此，冷却系统的设计需要根据实际情况进行合理的调整和改进。

第三，冷却系统的设计需要考虑材料的选择和结构的优化。

合适的材料能够提高散热效率和耐腐蚀性，从而延长冷却系统的使用寿命。

同时，优化冷却系统的结构可以提高冷却效果，减少能量损失。

例如，采用流线型设计的散热器可以增加冷却风扇的效率，提高散热效果。

第四，冷却系统的设计需要考虑节能环保的要求。

随着环境保护意识的提高，汽车冷却系统的设计也要朝着节能环保的方向发展。

例如，可以采用可再生能源来驱动冷却风扇，减少对传统能源的依赖；可以采用节能材料来制造冷却系统的组件，减少能量消耗。

最后，冷却系统的设计需要进行实验验证和优化。

通过实验，可以验证设计的可行性和效果，并对冷却系统进行进一步的优化。

例如，可以通过温度传感器监测发动机的温度变化，以评估冷却系统的性能。

同时，可以通过改变冷却系统的参数和结构，比如增加散热面积或改变冷却液的流动速度，来提升冷却系统的效能。

综上所述，汽车冷却系统设计是一项复杂而重要的工作。

它需要考虑发动机的热量产生和散热原理、使用环境和工况、材料选择和结构优化、节能环保要求等多个方面的因素。

汽车冷却系统设计汽车冷却系统主要由水泵、散热器、恒温器（水箱），以及各种管道、软管组成。

当发动机运转过程中产生大量热量时，水泵将冷却液从水箱中抽出，通过水管输送至发动机内部。

冷却液在发动机内部经过散热器，通过与散热器外部流过的冷空气进行热交换，将热量传递给空气，实现发动机的降温。

降温后的冷却液再次被水泵抽回水箱中，从而形成循环。

在汽车冷却系统的设计中，几个关键要点需要考虑：首先是水泵的选择。

汽车冷却系统的水泵需要具备足够的流量和扬程，以确保循环冷却液能够顺畅地流动。

水泵的转速、叶轮的形状、材料的选择等都会对水泵的性能产生影响，需要根据发动机的冷却需求进行选择。

其次是散热器的设计。

散热器的主要作用是通过散热片的扩散和导热管的传导，将冷却液的热量传递给空气。

冷却液和空气之间的热交换效果取决于散热片的面积和设计，导热管的材料和结构等因素。

同时，还需考虑散热器与风扇之间的匹配，以确保散热效果最佳。

同时，恒温器（水箱）的设计也非常重要。

恒温器的作用是调节冷却系统的温度，保持发动机在适宜的工作温度范围内。

恒温器的工作原理是通过内部的阀门控制冷却液的流动，当发动机冷却液温度升高到一定程度时，阀门打开，使冷却液进入散热器进行散热。

当温度降低到一定程度时，阀门关闭，阻止冷却液流向散热器，从而保持温度稳定。

恒温器的選擇要根据发动机运行温度范围进行，以确保发动机的正常工作。

此外，汽车冷却系统设计中需考虑冷却液的选择。

冷却液需要具备良好的导热性能、抗腐蚀性能和抗气泡性能，以确保发动机可以高效而稳定地降温。

冷却液的选择要根据气候条件、发动机类型、材料等因素来决定，需要满足相关标准和要求。

最后，汽车冷却系统设计中还需要考虑管道和软管的布置和选材等因素。

管道和软管的设计应尽量减少冷却液的阻力和压力损失，同时需要避免冷却液泄漏和磨损。

材料的选择应考虑到防腐蚀、耐高温、柔韧性等特点，以确保系统的可靠性和耐用性。

综上所述，汽车冷却系统设计需要考虑水泵、散热器、恒温器、冷却液的选择和管道、软管等的布置和选材等因素。

汽车冷却系统匹配设计简析摘要：随着汽车普及率的提高，各地路况差异及装载质量的不确定性造成车辆在动力及油耗方面表现的各不相同，其中冷却系统设计匹配合理性是影响汽车的动力性及经济性的因素之一。

冷却系统通过对发动机进行强制冷却，保证发动机能始终处于最适宜的温度状态下工作，以获得较高的动力性、经济性及可靠性。

本文着重介绍了冷却系统关键部件匹配设计要点。

关键词：汽车发动机冷却系匹配热平衡试验中图分类号：th 文献标识码：a 文章编号：1007-0745(2011)01-0108-021、概述汽车水冷发动机冷却系统关键由发动机冷却水套、冷却散热器、冷却水泵、节温器、冷却风扇(硅油风扇、电子扇)、冷却液等部件构成，它们之间通过合理匹配才能对汽车动力性及经济性发挥积极的作用，本文只针对轻型车或轿车冷却系统部件进行阐述。

2、冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。

在设计中必须作到提高进风系数和冷却液循环中的散热能力。

提高通风系数：总的进风口有效面积和散热器正面积之比≥30％。

对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。

在整车布置中散热系统中，还要考虑散热器和周边的间隙。

3、冷却系统关键部件设计要点3.1散热器匹配设计要点由于轿车车身较低，空间尺寸紧张。

横流水结构散热器能充分地利用轿车的有限空间最大限度地增加散热器的迎风面积。

减薄芯子厚度，这样利于风扇的风量和车的迎面风的通过性，提高散热器的散热效率。

轿车芯厚不超过两排水管。

对于高速行驶的车辆的散热器设计要充分考虑迎面风冲击效应。

目前散热器以铝代铜，采用硬钎焊技术提高总成强度和散热量，在不增大散热器空间尺寸和生产成本的前提下，提高系统压力也是目前广泛采用的办法。

散热器通常为四点悬置，也可以采用三点悬置。

其中主悬置点为2个，辅助悬置点为2个或1个。

所有悬置点应布置在同一个部件总成上，改善散热器受力情况，以尽量减少散热器的振动强度。
