试验四 三相电

三相四线直接接入试电表电压改变实验测试原理测量四线系统中的总功率要求三个功率表。

测得的电压是真实的相电压。

通过使用矢量数学运算，可以从相电压的幅度和相位中准确地计算出相间电压。

现代电源分析仪也使用基尔霍尔定律，计算流过中线的电流。

三相电由频率相同、幅度类似的三个AC电压组成。

每个ac电压“相位”与另一个ac电压相隔120°使用三相系统的原因有两个：可以使用三个矢量间隔的电压，在马达中产生旋转磁场。

从而可以在不需要额外绕组的情况下启动马达。

三相系统可以连接到负载上，要求的铜缆连接数量（传输损耗）是其它方式的一半。

在三相120°系统中，要求3根线传送功率，而在其它方式下则要求6根线。

要求的铜缆数量减少了一半，导线传输损耗也将减半。

公共点称为中性点。

为安全起见，这个点通常在电源上接地。

在实践中，负载并不是完美均衡的，要使用第四条“中性”线传送得到的电流。

如果本地法规和标准允许，中性导体可能会比三条主导体小得多。

三角形接法最常用的情况是为功率较高的三相工业负载供电。

然而，通过沿着变压器线圈进行连接或“分接”,可以从三相三角形电源中获得不同的电压组合。

现代多通道功率分析仪将使用相应的内置公式，直接计算整体电能质量，如瓦特、伏特、安培、伏安和功率因数。

公式根据布线配置选择，因此设置布线对获得良好的总功率测量至关重要。

拥有矢量功能的功率分析仪还将把相电压（或Y形）分量转换成线电压（或三角形）分量。

只能使用因数根号3,实现系统间转换，或对均衡线性系统上只有一个功率表的测量定标。

了解布线配置、正确进行连接对功率测量至关重要。

熟悉常用的布线系统，记住布朗德尔定理，将帮助您获得相应的连接以及可以依赖的结果。

本次实验是三相交流电路相关的实验，通过本次实验，我们学习了三相交流 电路中三相负载的连接方法，了解了三相四线制中线的作用，并掌握三相电路中 功率的测量方法。这与我们书上学到的理论知识有很好的关联性，在实验过程中 将理论结合于实践，使我们更好地掌握所学的知识。
由于此次实验内容比较多，接线等操作也较为复杂，因此实验过程中要十分 仔细。在严格按照实验册上所给电路连好线后，一定要再检查一遍电路再开电源， 以免连接出错损坏仪器。由于本次实验采用上百伏的电压，因此实验过程中务必 要注意安全，必须待电路检查无误后再开电源，一旦发生问题要先关闭电源再动 手更改连线。另外，由于本次实验用到了较多灯泡，在拿取灯泡时需小心，以免 跌碎。
.*

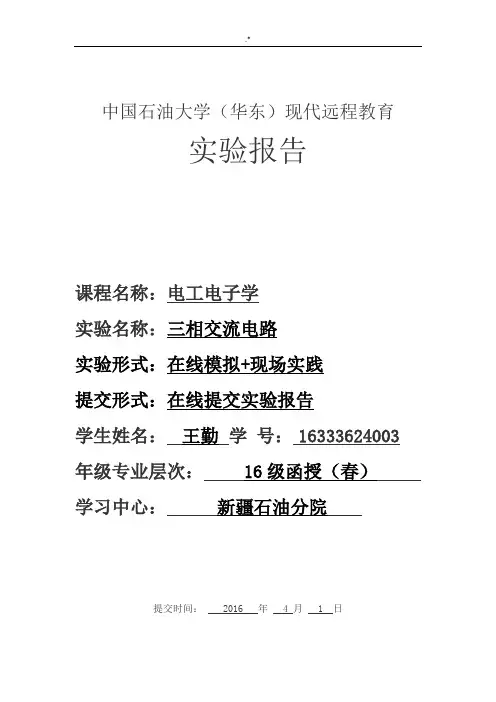

中国石油大学（华东）现代远程教育
实验报告
课程名称：电工电子学
实验名称：三相交流电路
实验形式：在线模拟+现场实践
提交形式：在线提交实验报告
学生姓名： 王勤 学 号： 16333624003
年级专业层次： 16 级函授（春）
学习中心：
新疆石油分院
提交时间： 2016 年 4 月 1 日
.*
一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。
二、实验原理 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连
接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （1）星形连接的负载如图 1 所示：
图 1 星形连接的三相电路 A、B、C 表示电源端，N 为电源的中性点（简称中点），N' 为负载的中性点。 无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线 电流：

一、实习背景随着我国经济的快速发展，电力作为国民经济的基础设施，其重要性日益凸显。

为了更好地了解电力系统的基本原理和运行方式，提高自身的专业技能，我参加了本次三相电实习。

二、实习目的1. 理解三相电的基本概念和特点；2. 掌握三相电源的连接方式和电压、电流关系；3. 熟悉三相负载的连接方式及运行特性；4. 提高实际操作能力，增强安全意识。

三、实习内容1. 三相电源的连接方式在实习过程中，我们首先学习了三相电源的连接方式。

三相电源由三个相位相差120度的正弦交流电压组成，通常用A、B、C三个字母表示。

三相电源的连接方式主要有星形（Y形）和三角形（Δ形）两种。

（1）星形连接：将三相电源的三个端点分别连接到三相负载的三个端点，形成一个星形结构。

这种连接方式具有以下特点：- 供电稳定，电压波动小；- 适用于功率较大的负载；- 便于控制和保护。

（2）三角形连接：将三相电源的三个端点依次连接到三相负载的三个端点，形成一个三角形结构。

这种连接方式具有以下特点：- 供电电压较高，适用于功率较小的负载；- 适用于对供电电压要求较高的负载；- 不便于控制和保护。

2. 三相负载的连接方式及运行特性三相负载的连接方式主要有星形连接和三角形连接两种，与三相电源的连接方式相对应。

（1）星形连接：将三相负载的三个端点分别连接到三相电源的三个端点，形成一个星形结构。

这种连接方式具有以下特点：- 供电稳定，电压波动小；- 适用于功率较大的负载；- 便于控制和保护。

（2）三角形连接：将三相负载的三个端点依次连接到三相电源的三个端点，形成一个三角形结构。

这种连接方式具有以下特点：- 供电电压较高，适用于功率较小的负载；- 适用于对供电电压要求较高的负载；- 不便于控制和保护。

3. 实际操作在实习过程中，我们亲自动手操作，将三相电源和三相负载连接起来，观察运行情况。

通过实际操作，我们掌握了以下技能：（1）正确连接三相电源和三相负载；（2）观察电压、电流的变化情况；（3）判断负载的运行状态；（4）处理故障。

三相电路实验报告The Standardization Office was revised on the afternoon of December 13, 20201、研究三相负载的星型联接在对称和不对称的各种运行状态下，电压、电流的变化关系2、研究三相四线制的中线作用实验仪器设备实验原理无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流。

在四线制情况下，中线电流等于三个线电流的相量之和。

在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。

在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。

但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。

1、检查毫安表和数字万用表2、判断白炽灯好坏3、连接实验电路（分为对称负载星连接和不对称负载星连接）4、关掉电源实验数据处理星型连接线电压和相电压的关系对星形接线，则线电压与相电压之间的关系为UAB=UAN-UBN、UBC=UBN-UCN和UCA=UCN-UAN。

中线的作用零线的作用：1、零线和三相任意一根火线为单相民用电器供电（220V）电源2、当三相负荷不平衡时，零线作为不平衡电流的通路，从而保证三相供电质量。

3、工业用电设备的金属外壳与零线连接，可以对设备提供接零保护，提高人身和设备的安全系数。

三相四线制中线为什么不允许装设保险丝和开关此规定说明不允许中线随意断开，以保证在Y接不对称三相电路工作时各相负载的端电压对称。

如果安装了保险丝，若一相发生短路时，中线上的保险丝就有可能烧断而造成中线断开，开关若不慎在三相负载工作时拉断同样造成三相不平衡。

实验总结及感想通过这次实验，我了解到了星形连接线电压和相电压的关系，知道了中线的作用。
