固体激光原理与技术综合实验

固体激光器原理1. 引言固体激光器作为一种重要的激光器类型，在科学研究、医疗器械、激光切割等诸多领域有着广泛的应用。

本文将介绍固体激光器的原理、结构和工作方式。

2. 原理固体激光器的工作原理是基于激发固体材料中的激活物质，使其处于受激辐射的状态，从而产生激光。

在固体激光器中，常用的激活物质有Nd:YAG (二氧化钕掺杂的钇铝石榴石)、Nd:YVO4 (二氧化钕掺杂的钇钒石榴石)、Er:YAG (铒掺杂的钇铝石榴石)等。

固体激光器的工作过程可以分为以下几个步骤：2.1 激发过程在激光器的激发环节中，一种能量源（例如一束强光或电流）用来激活固体材料中的激活物质。

这种能量源可以是激光二极管、弧光灯等。

激发过程中，激光器将能量转化为激发离子的能量，使其处于受激辐射状态。

2.2 激光放大过程在激发过程中，激活物质处于受激辐射状态，当有一个激发光子通过时，会与被激发的离子产生辐射跃迁，从而产生两个新的光子。

这个辐射跃迁过程会引起其他离子的受激辐射，从而形成光子链式反应。

这种过程被称为光子放大过程。

2.3 激光输出过程在激光放大过程中，光子数目不断增加，当达到一定数目时，就会形成激光输出。

为了实现激光输出，激光器需要在光学谐振腔中引入一个镜片，这样可以将光子反射回激活物质中，从而增加激光的放大程度。

当光子数目达到一定程度，超过了腔体损耗，则会产生激光输出。

3. 结构固体激光器的基本结构由激活物质、光学谐振腔和能量源组成。

3.1 激活物质激活物质是固体激光器中的关键组成部分，它决定了激光的波长和性能。

常见的激活物质有Nd:YAG、Nd:YVO4、Er:YAG等。

这些激活物质都被掺杂在晶体或陶瓷中，以增加其能级和性能。

3.2 光学谐振腔光学谐振腔是固体激光器中的另一个重要组成部分，它通常由两个反射镜和一个激活物质组成。

其中一个反射镜被称为输出镜，另一个被称为输入镜。

输出镜可以通过调整其反射率来控制激光的输出功率和方向。

固体激光器原理固体激光器是一种利用固体材料作为工作物质产生激光的装置。

它具有结构简单、体积小、效率高、可靠性强等优点，在医疗、通信、材料加工等领域有着广泛的应用。

固体激光器原理是指固体激光器产生激光的基本物理过程和原理。

在固体激光器中，激光的产生是通过材料的受激辐射过程实现的。

下面将详细介绍固体激光器的原理。

固体激光器的工作原理主要包括三个过程，吸收、受激辐射和放大。

首先是吸收过程，固体激光器中的工作物质吸收外界能量，使得原子或分子处于激发态。

其次是受激辐射过程，当处于激发态的原子或分子受到外界激发能量的作用时，会发生受激辐射，产生与激发能量相同的光子，并且这些光子与外界激发能量的相位相同。

最后是放大过程，通过光学共振腔的作用，使得受激辐射的光子不断地在工作物质中来回反射，产生放大效应，最终形成激光。

固体激光器的原理中，工作物质的选择对激光器性能有着重要的影响。

常用的固体激光器工作物质包括Nd:YAG、Nd:YVO4、Ti:sapphire等。

这些工作物质具有较高的吸收截面、较长的寿命和较宽的工作波长范围，适合用于固体激光器的制作。

此外，激光器的光学共振腔结构也是固体激光器原理中的重要组成部分，它能够提供光学反馈，使得激光得以放大并输出。

在固体激光器的原理中，激光的输出特性是一个重要的参数。

激光器的输出特性包括波长、功率、脉冲宽度、光束质量等。

这些特性直接影响着激光器的应用效果和性能表现。

因此，在固体激光器的设计和制造过程中，需要对激光器的输出特性进行精确控制和调节。

总的来说，固体激光器原理是固体激光器产生激光的基本物理过程和原理。

通过吸收、受激辐射和放大三个过程，固体激光器能够产生高能量、高亮度、高单色性的激光。

固体激光器的原理为固体激光器的设计和制造提供了重要的理论基础，同时也为固体激光器的应用提供了技术支持。

随着科学技术的不断发展，固体激光器原理将会得到更深入的研究和应用，为激光技术的发展做出更大的贡献。

固体激光器原理及应用固体激光器是一种使用固态材料作为工作介质，利用吸收外部能量激发材料内部电子跃迁产生激光的器件。

其原理基于材料内部的电子能级结构，通过能量输入使电子能级发生跃迁，产生一束高强度、窄谱线、准单色的激光束。

固体激光器具有激光输出稳定、寿命长、重复频率高、输出功率大等优点，因此在许多领域有着广泛的应用。

固体激光器的工作原理可以分为三个基本步骤：激发、放大和输出。

首先，通过能量输入使材料内部的电子从基态跃迁至激发态，形成一个激发态的粒子团。

其次，通过适当的增益介质，激发态粒子发生受激辐射过程，产生激光并且放大。

最后，通过激光输出装置将激光束从增益介质中输出。

固体激光器的工作介质一般是由具有合适外加激励源的能级结构的晶体或玻璃组成。

常用的材料有Nd:YAG（氧化钇铝铈钕）、Nd:YLF（钇铝石榴石）、Nd:YVO（钇钕钒酸盐）和Ti:sapphire（蓝宝石）等。

这些材料具有良好的耐热性、光学性能和谐振特性。

固体激光器的应用相当广泛。

在科学研究领域，固体激光器常用于物理、化学、生物学等学科中的实验室研究。

其高可靠性和稳定性使其成为激光生物学、光谱学和光物理学等领域的基础工具。

此外，固体激光器在通信领域也有着重要的地位。

特别在光纤通信系统中，固体激光器可以作为光源产生高质量的激光信号，用于传输和接收数据。

固体激光器还在制造业中得到广泛应用。

例如，固体激光器在激光切割、焊接和打标等加工过程中发挥着重要角色。

其高功率和高能量脉冲使其成为材料切割和焊接的理想工具。

此外，固体激光器还可以应用于材料精细处理、纳米加工和激光显微技术等领域，为制造业提供了更加高效和精确的加工手段。

此外，固体激光器还用于医疗领域。

例如，激光手术中使用的激光刀就是一种固体激光器。

固体激光器可以提供高能量和高精确性的激光束，用于切割、热凝固和热疗等医疗操作。

它在眼科手术、皮肤整形和癌症治疗等领域中有着广泛应用。

总之，固体激光器以其稳定的输出功率、高效的能量转化和丰富的应用领域而受到广泛关注和应用。

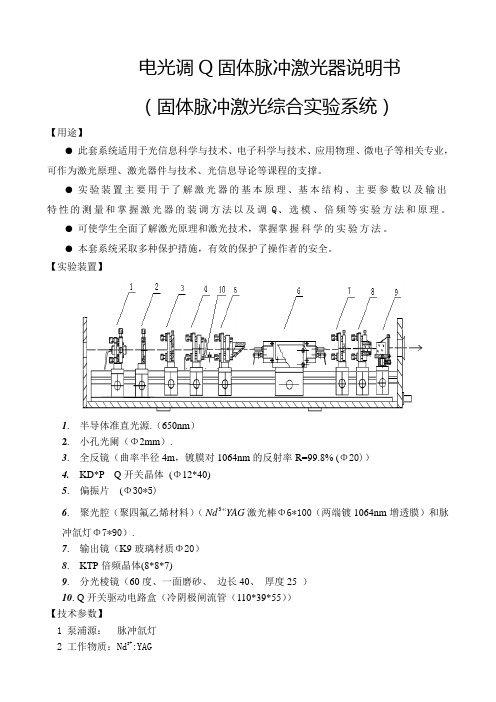

电光调Q固体脉冲激光器说明书（固体脉冲激光综合实验系统）【用途】●此套系统适用于光信息科学与技术、电子科学与技术、应用物理、微电子等相关专业，可作为激光原理、激光器件与技术、光信息导论等课程的支撑。

●实验装置主要用于了解激光器的基本原理、基本结构、主要参数以及输出特性的测量和掌握激光器的装调方法以及调Q、选模、倍频等实验方法和原理。

●可使学生全面了解激光原理和激光技术，掌握掌握科学的实验方法。

●本套系统采取多种保护措施，有效的保护了操作者的安全。

【实验装置】1. 半导体准直光源.（650nm）2. 小孔光阑（Φ2mm）.3. 全反镜（曲率半径4m，镀膜对1064nm的反射率R=99.8% (Φ20)）4.KD*P Q开关晶体(Φ12*40)5. 偏振片(Φ30*5)6. 聚光腔（聚四氟乙烯材料）（3:激光棒Φ6*100（两端镀1064nm增透膜）和脉Nd YAG冲氙灯Φ7*90）.7. 输出镜（K9玻璃材质Φ20）8. KTP倍频晶体(8*8*7)9. 分光棱镜（60度、一面磨砂、边长40、厚度25 ）10. Q开关驱动电路盒（冷阴极闸流管（110*39*55））【技术参数】1 泵浦源：脉冲氙灯2 工作物质：Nd3+:YAG3 输出波长：1064nm（基频光） 532nm（倍频光）4 动态脉冲宽度: 8ns左右5 工作频率：1、3、5、10、20（pps）可外控（TTL）6 冷却方式：自循环水冷却系统7 倍频晶体：K T P8 电光晶体：*KD P【主要功能特点】电光调Q固体脉冲激光器外罩机壳，整体美观大方，并可保护内部装置。

系统结构紧凑，采用内置三角导轨，具有良好的稳定性。

所有器件均采用标准件，互换性强，并且都可以拆卸，便于学生动手装调。

本装置的准直光源采用650nmLD代替传统的He-Ne激光器，具有体积小、使用安全、调节方便、光强可调等优点。

本装置采用脉冲氙灯泵浦Nd3+:YAG 输出1064nm激光，经倍频后可以输出532nm激光。

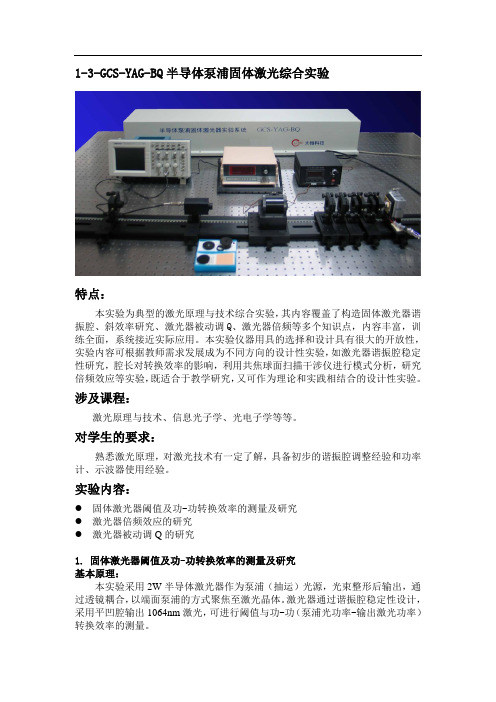

1-3-GCS-YAG-BQ半导体泵浦固体激光综合实验特点：本实验为典型的激光原理与技术综合实验，其内容覆盖了构造固体激光器谐振腔、斜效率研究、激光器被动调Q、激光器倍频等多个知识点，内容丰富，训练全面，系统接近实际应用。

本实验仪器用具的选择和设计具有很大的开放性，实验内容可根据教师需求发展成为不同方向的设计性实验，如激光器谐振腔稳定性研究，腔长对转换效率的影响，利用共焦球面扫描干涉仪进行模式分析，研究倍频效应等实验，既适合于教学研究，又可作为理论和实践相结合的设计性实验。

涉及课程：激光原理与技术、信息光子学、光电子学等等。

对学生的要求：熟悉激光原理，对激光技术有一定了解，具备初步的谐振腔调整经验和功率计、示波器使用经验。

实验内容：●固体激光器阈值及功-功转换效率的测量及研究●激光器倍频效应的研究●激光器被动调Q的研究1.固体激光器阈值及功-功转换效率的测量及研究基本原理：本实验采用2W半导体激光器作为泵浦（抽运）光源，光束整形后输出，通过透镜耦合，以端面泵浦的方式聚焦至激光晶体。

激光器通过谐振腔稳定性设计，采用平凹腔输出1064nm激光，可进行阈值与功-功（泵浦光功率-输出激光功率）转换效率的测量。

实验目的：（1） 掌握半导体泵浦固体激光器的工作原理和调试方法。

（2） 学会测量阈值及功-功转换效率。

（3） 研究腔长对阈值及功-功（泵浦光功率-输出激光功率）转换效率的影响。

知识点：固体激光器，半导体激光器，泵浦，激光器谐振腔，阈值，功-功转换效率 原理示意图：2. 激光器倍频效应的研究基本原理：在上述激光谐振腔内插入KTP 晶体，进行腔内倍频，可产生532nm 激光。

实验目的：（1）了解固体激光器倍频的基本原理； （2）研究倍频效应。

知识点：激光器谐振腔、倍频晶体，倍频效应 原理示意图：3. 激光器被动调Q 的研究基本原理：将Cr:YAG 晶体放入上述激光谐振腔内被动调Q 产生脉冲激光，可测量不同泵浦光功率下的脉冲宽度和重复频率，了解其变化趋势。

「固体激光原理与技术综合实验」固体激光原理与技术是激光学中的重要专题，通过开展固体激光原理与技术的综合实验，可以进一步加深对固体激光的原理与应用的理解。

本文将结合我在固体激光原理与技术综合实验中的实际操作与实验结果，进行总结与分析。

固体激光器是一种利用实验高能粒子束（电子束或能量较高的离子束）轰击固体材料，使其中原子或分子由基态跃迁到激发态，再由激发态到基态时放出能量，达到产生激光的目的。

固体激光的特点是脉冲能量高、波长范围宽、光束质量好等。

在实验前期，我们首先进行了固体激光器的调试与优化。

通过调整准直镜和放大器内的透镜位置，保证激光的输出质量和稳定性。

同时，还对固体激光器的电路进行了优化，确保能量输入与输出的匹配度。

在实验过程中，我们还对固体激光的基本参数进行了测量与分析。

比如激光脉冲能量、重复频率、脉宽等参数。

通过实验测量，我们得到了与理论值相吻合的结果，验证了固体激光器的工作稳定性。

此外，我们还进行了固体激光与光纤耦合实验。

将固体激光器的激光输出经过多道实验室仪器，调整光纤接口，将激光耦合到光纤中，并在一定距离内传输。

实验结果表明，激光光纤耦合效率与光纤位置有明显关系，通过合理调整光纤位置，可以提高激光的耦合效率。

在实验的最后阶段，我们进行了固体激光的应用实验。

在此过程中，我们选择了微切割加工实验。

通过将固体激光器的激光输出与加工系统相连，实现对微细物体进行加工。

在实验中，我们通过控制激光的加工参数，如激光功率、扫描速度等，得到了精细、质量良好的加工效果。

总的来说，通过「固体激光原理与技术综合实验」，我对固体激光的原理与应用有了更深入的了解。

实验过程中，我熟悉了固体激光器的工作原理，掌握了调节和优化固体激光输出的技巧，学会了固体激光器与光纤耦合以及加工系统的连接与调整。

通过实验，我不仅加深了对固体激光的理论认识，还提高了实验操作技能，为今后从事相关工作打下了坚实的基础。

总结起来，通过「固体激光原理与技术综合实验」，我们对固体激光的原理和技术应用有了更深入的了解。

半导体泵浦固体激光器实验报告实验名称：半导体泵浦固体激光器实验实验目的：1. 了解半导体泵浦固体激光器的工作原理和基本结构；2. 学习激光器的调谐方法和测量激光器的光学特性；3. 熟悉激光器的使用，掌握激光器实验中的各种技能。

实验原理：半导体泵浦固体激光器是利用半导体激光二极管激发固体激光材料来产生激光的一种激光器。

其基本结构如图所示：![image](其中，激光二极管的电流经过施加，产生激光并通过聚焦透镜进行集中，通过反射镜反射，激活激光材料的原子和分子的电子从基态跃迁到激发态，形成放电状态，当放电状态达到一定密度时，形成激光束发射出去。

半导体泵浦固体激光器的调谐方法有很多种，如通过调整输出反射镜的位置和倾角，调整背面反射镜的位置和倾角等，从而达到调谐的目的。

同时，对激光器的光学特性有很多种测量方法，包括激光器产生激光的波长、光功率等参数，以及激光束的透过合大度、束径、谐波烽度谱等。

实验步骤：1. 搭建半导体泵浦固体激光器实验装置，并对各个部件进行检查和调整。

2. 通过调整输出反射镜和背面反射镜的位置和倾角，调谐激光器的输出波长，并测量激光的光功率。

3. 测量激光束的透过合大度、束径、谐波烽度谱等光学特性。

4. 尝试改变激光二极管的电流和输出反射镜的位置和倾角，观察激光器的输出特性的变化。

实验结果：通过调整输出反射镜和背面反射镜的位置和倾角，成功调谐了激光器的输出波长，同时测量得到了激光的光功率和各种光学特性参数。

实验结论：半导体泵浦固体激光器是一种常见的激光器，其工作原理和基本结构比较简单，可以通过调谐输出镜和背面反射镜的位置和倾角来实现对激光的调谐。

同时，激光器的光学特性也可以通过多种方法进行测量和分析，可以应用于各种实际应用场景中。

固体激光器原理及应用固体激光器原理及应用摘要：固体激光器目前是用最广泛的激光器之一，它有着一些非常突出的优点。

本论文先从基本原理和结构介绍固体激光器，最后介绍其在监测，检测，制造业，医学，航天等五个方面的应用及未来的发展方向。

关键词：固体激光器基本原理基本结构应用1激光与激光器1.1激光1.1.1激光（LASER）激光是在1960 年正式问世的。

但是，激光的历史却已有100多年。

确切地说，远在 1893年，在波尔多一所中学任教的物理教师布卢什就已经指出，两面靠近和平行镜子之间反射的黄钠光线随着两面镜子之间距离的变化而变化。

他虽然不能解释这一点，但为未来发明激光发现了一个极为重要的现象。

1917年爱因斯坦提出“受激辐射”的概念，奠定了激光的理论基础。

激光，又称镭射，英文叫“LASER”，是“Light Amplification by Stimu Iatad Emission of Radiation”的缩写，意思是“受激发射的辐射光放大”。

激光的英文全名已完全表达了制造激光的主要过程。

1964年按照我国著名科学家钱学森建议将“光受激发射”改称“激光”。

1.1.2产生激光的条件产生激光有三个必要的条件：1)有提供放大作用的增益介质作为激光工作物质，其激活粒子（原子、分子或离子）有适合于产生受激辐射的能级结构；2)有外界激励源，将下能级的粒子抽运到上能级，使激光上下能级之间产生粒子数反转；3)有光学谐振腔，增长激活介质的工作长度，控制光束的传播方向，选择被放大的受激辐射光频率以提高单色性。

1.1.3激光的特点与普通意义上的光源相比较，激光主要有四个显著的特点：方向性好、亮度极高、单色性好、相干性好。

1.2激光器激光器的发明是20世纪科学技术的一项重大成就。

它使人们终于有能力驾驶尺度极小、数量极大、运动极混乱的分子和原子的发光过程，从而获得产生放大相干的红外线、可见光线和紫外线（以至χ射线和γ射线）的能力。

固体激光原理与技术综合实验一、实验目的1.掌握半导体泵浦固体激光器的工作原理和调试方法；2.掌握固体激光器被动调Q的工作原理，进行调Q脉冲的测量；3.了解固体激光器倍频的基本原理。

二、实验仪器固体激光器实验箱（内含808nm泵浦源、耦合透镜、激光晶体、倍频晶体、调Q晶体、输出镜、导轨、功率计、防护眼镜、）、示波器三、实验内容1．808nm半导体泵浦源的I-P曲线测量①将808nm泵浦源固定于导轨的右端，将功率计探头放置于其前端出光口并靠近。

②调节功率计调零旋钮，使读数归零。

③调节工作电流从零到最大，依次记录对应的电源电流示数I和功率计读数P，并且画出I-P曲线图。

④将半导体泵浦光源的电流调回至最小。

2．1064nm固体激光谐振腔涉及调整①将650nm指示激光器固定在导轨左端，调节旋钮，使之照射到有段泵浦光源的中心。

②将耦合镜组放置在光源左边并靠近，调节旋钮，使指示激光束照射到耦合镜组中心，且反射的指示激光束返回到出光口。

③将激光晶体放置在耦合镜组前，调节前后位置，使泵浦光源的聚焦点能够打在晶体中间，再调节旋钮，使反射的指示激光束返回到出光口。

④将1064nm的激光输出镜放置在激光晶体前，镀膜面朝向晶体，距离为50mm左右。

调节旋钮，使反射的指示激光束返回到出光口。

慢慢调高泵浦光功率至800mA时，使用红外显示卡观察是否可以看到1064nm的激光点。

如果没有，微调输出镜的俯仰旋钮，直至出光，关闭指示激光。

3．1064nm固体激光器模式观测及调整①固定一个输出镜和腔长，将功率计放置在导轨左端，使激光点打到功率计中心。

②观察功率计读数，通过调整输出镜、激光晶体、耦合镜组的旋钮和激光晶体的前后，使功率计示数最高，确保激光谐振腔此时处于相对最佳状态。

③调节工作电流从阈值到最大，依次记录对应的电源电流示数I 和功率计读数P，填入下表。

④根据实验1的测试数据，拟合出1064nm固体激光输出的I-P转化效率和P-P转换效率曲线，并研究阈值条件。
