电流互感器的准确度等级对电网设备安全的影响

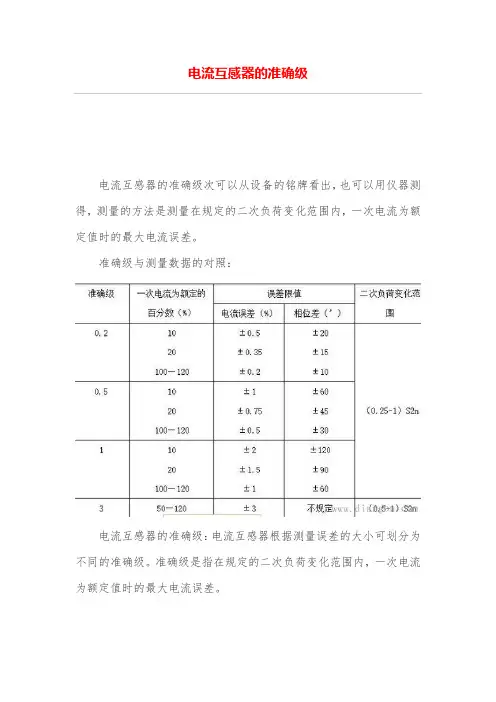

电流互感器的准确级电流互感器的准确级次可以从设备的铭牌看出，也可以用仪器测得，测量的方法是测量在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

准确级与测量数据的对照：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

对于保护用电流互感器的要求与测量用电流互感器有所不同。

保护用电流互感器主要工作在系统短路时，因此在额定一次电流范围内的准确度要求不如测量级高，为3～5级也可满足要求，但在可能出现的短路电流范围内，则要求电流互感器能够准确地将一次回路电流信息传送给保护装置，保证必要的准确度。

保护用电流互感器的误差主要是由铁芯饱和造成的。

保护用电流互感器按用途可分为稳态保护用(P)和暂态保护用(TP)两类。

稳态保护用电流互感器应用比较广泛，它是按稳态条件设计的，不考虑暂态饱和问题，可按通过互感器的最大稳态短路电流选用电流互感器。

由于在短路过程中电流关系复杂，故稳态保护用电流互感器的准确级常用在规定的一次短路电流下，其允许的最大复合误差百分数来标称，有5P和10P两种准确级，P表示保护用。

能够使保护用电流互感器复合误差不超过限值的最大一次电流称为额定准确限值一次电流。

在表示稳态保护用电流互感器的准确级时，一般将准确限值系数一并给出。

所谓准确限值系数是指额定准确限值一次电流与额定一次电流的比值。

例如5P20，表示该保护用电流互感器的准确级为5P，只要一次侧流过的最大电流不超过一次额定电流的20倍，其复合误差就不会超过5%。

一般情况下，对于220kV及以下的电力系统的保护用电流互感器选用P级即可满足要求。

稳态保护用电流互感器的准确级和误差限值见表3-2，表中负荷的功率因数为0.8（滞后）。

表稳态保护用电流互感器的准确级和误差限值对于500kV等超高压系统，一方面短路电流不但幅值增大，而且由于系统时间常数增大，短路电流中非周期分量衰减变慢，短路电流的持续时间加长；另一方面，随着系统容量的扩大，为了减轻故障电流的危害，要求缩短保护的动作时间，系统的主保护可能在故障的暂态过程中动作，因此要求选用能在暂态过程中准确工作的暂态保护用电流互感器。

变电站主要设备评级标准概述首先，变电站主变压器是变电站的核心设备之一，其评级标准包括额定电压、额定容量、短路阻抗、负载损耗、空载损耗、温升等技术参数，同时还要考虑主变压器的可靠性和安全性。

其次，断路器和隔离开关是变电站的重要保护设备，其评级标准主要包括额定电流、额定短时耐受电流、分合闸时间、正常工作、过载和短路保护等技术参数。

电流电压互感器是用来测量电力系统中电压和电流的设备，其评级标准包括准确度等级、额定电压、额定电流、短时热负荷能力等技术参数。

电容器和电抗器是用来提高电力系统的功率因数和稳定系统运行的设备，其评级标准主要包括额定容量、额定电压、损耗和谐波抑制等技术参数。

避雷器是用来保护电力系统设备免受雷击侵害的设备，其评级标准包括工频击穿电压、雷电冲击电流容量、耐受雷电冲击次数等技术参数。

总的来说，变电站主要设备评级标准主要包括技术参数、可靠性和安全性等方面，其目的是为了确保变电站设备在运行过程中能够稳定可靠地提供电力供应。

变电站主要设备评级标准是变电站设计和运行管理中非常重要的一部分。

它涉及到变电站内各种设备的技术性能、可靠性、安全性、经济性等方面。

通过对这些设备进行评级，可以有效地监督和保证设备质量，确保变电站能够稳定运行并提供可靠的电力供应。

变电站主变压器是变电站内最重要的设备之一。

其评级标准涉及了多个方面，包括额定电压、额定容量、短路阻抗、负载损耗、空载损耗、温升等技术参数。

此外，主变压器的可靠性和安全性也是非常重要的评定因素。

例如，它的局部放电水平、油泄漏情况、绝缘状况等等，都是重要的评定指标。

断路器和隔离开关是变电站的重要保护设备，其评级标准主要包括额定电流、额定短时耐受电流、分合闸时间、正常工作、过载和短路保护等技术参数。

保护设备需要具备良好的动作特性和可靠性，以确保在电力系统故障时能够快速、准确地进行保护动作。

电流电压互感器是用来测量电力系统中电压和电流的设备。

其评级标准包括准确度等级、额定电压、额定电流、短时热负荷能力等技术参数。

电流、电压互感器准确等级的详细解析根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。

国产电流互感器的准确等级有：0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。

按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。

带S 的是特殊电流互感器，要求在1%-120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围;0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器;在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20%-120%负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围(误差包括比差和角差，因为电流是矢量，故要求大小和相角差)，而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5%，10P即小于10%;标有B(或D)级的电流互感器，用来接差动保护和距离保护装置。

所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。

保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用(P)和暂态保护用(TP)。

P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。

5P20表示在加20倍额定电流的情况下，误差小等于5% 。

暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。

TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。

无剩磁限值。

TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

无剩磁限值。

TPX级电流互感器环形铁芯中不带气隙，在额定电流和负载下，其电流误差不大于±0.5%TPY级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

电流互感器的选择与使用(一)选择1.电流互感器的额定电压与电网的额定电压应相符。

2.电流互感器一次额定电流的选择,应使运行电流为其20%~100%;10kV继电保护用的电流互感器次侧电流一般应不大于设备额定电流的15倍。

3.所选用电流互感器应符合规定的准确度等级。

4.根据被测电流的大小选择电流互感器的变比,要使一次线圈额定电流大于被测电流。

5.电流互感器二次负载所消耗的功率或阻抗应不超过所选用的准确度等级相应的额定容量,以免影响准确度。

6.根据系统运行方式和电流互感器的接线方式来选择电流互感器的台数。

7.电流互感器选择之后,应根据装设地点的系统短路电流校验其动稳定和热稳定。

(二)正确使用1.电流互感器的一次线圈串联接入被测电路,二次线圈与测量仪表连接,并使一、二次线圈极性正确。

2.电流互感器一次线圈和铁心均要可靠接地。

3.电流互感器二次线圈不允许开路,由于二次阻抗很小,因此接近于短路状态。

拆装时先将二次侧两线端短接后,才能进行拆装仪表,并注意接线可靠,不允许接熔断器,以保证人身和设备安全。

4.二次侧的负载阻抗不得大于电流互感器的额定负载阻抗,以保证测量的准确性。

5.电流互感器不得与电压互感器二次侧互相连接,以免造成电流互感器近似开路,出现高压的危险。

6.电流互感器二次侧有一端必须接地,以防止一、二次线圈绝缘击穿时,一次侧的高压窜入二次侧,危及人身和设备的安全。

(三)更换时注意事项1.个别电流互感器在运行中损坏需要更换时,应使电压等级不低于电网额定电压，变比与原来相同、极性正确、伏安特性相近的电流互感器，并测试合格。

2.由于容量变化而需要成组地更换电流互感器,还应重新审核继电保护整定值及计量仪表的倍率。

3.更换二次侧电缆时,其截面和芯数必须满足最大负载电流及回路总负载阻抗不得超过电流互感器准确等级允许值的要求,并对新电缆进行绝缘电阻的测定,更换后要核对接线有无错误。

4.更换后的电流互感器和二次回路在运行前必须测定极性。
