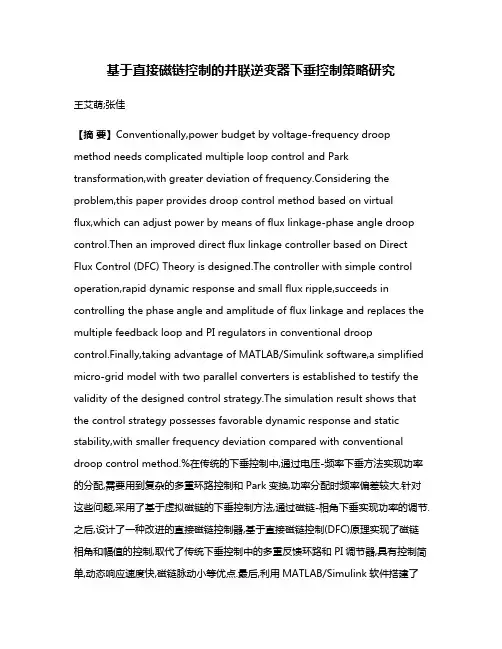

基于直接磁链控制的并联逆变器下垂控制策略研究王艾萌;张佳【摘要】Conventionally,power budget by voltage-frequency droop method needs complicated multiple loop control and Park transformation,with greater deviation of frequency.Considering the problem,this paper provides droop control method based on virtual flux,which can adjust power by means of flux linkage-phase angle droop control.Then an improved direct flux linkage controller based on Direct Flux Control (DFC) Theory is designed.The controller with simple control operation,rapid dynamic response and small flux ripple,succeeds in controlling the phase angle and amplitude of flux linkage and replaces the multiple feedback loop and PI regulators in conventional droop control.Finally,taking advantage of MATLAB/Simulink software,a simplified micro-grid model with two parallel converters is established to testify the validity of the designed control strategy.The simulation result shows that the control strategy possesses favorable dynamic response and static stability,with smaller frequency deviation compared with conventional droop control method.%在传统的下垂控制中,通过电压-频率下垂方法实现功率的分配,需要用到复杂的多重环路控制和Park变换,功率分配时频率偏差较大.针对这些问题,采用了基于虚拟磁链的下垂控制方法,通过磁链-相角下垂实现功率的调节.之后,设计了一种改进的直接磁链控制器,基于直接磁链控制(DFC)原理实现了磁链相角和幅值的控制,取代了传统下垂控制中的多重反馈环路和PI调节器,具有控制简单,动态响应速度快,磁链脉动小等优点.最后,利用MATLAB/Simulink软件搭建了具有两个并联逆变器的简化微网模型用以验证设计的控制策略的有效性.仿真结果表明,所设计的控制策略具有良好的动态响应和静态稳定性,并且与传统的下垂控制方法相比,具有更小的频率偏差.【期刊名称】《华北电力大学学报(自然科学版)》【年(卷),期】2017(044)005【总页数】7页(P62-68)【关键词】微电网;下垂控制;虚拟磁链;直接磁链控制【作者】王艾萌;张佳【作者单位】华北电力大学电气与电子工程学院,河北保定071003;华北电力大学电气与电子工程学院,河北保定071003【正文语种】中文【中图分类】TM315随着化石能源的枯竭和环境的恶化，寻求清洁能源对于可持续发展和环境保护尤为重要。

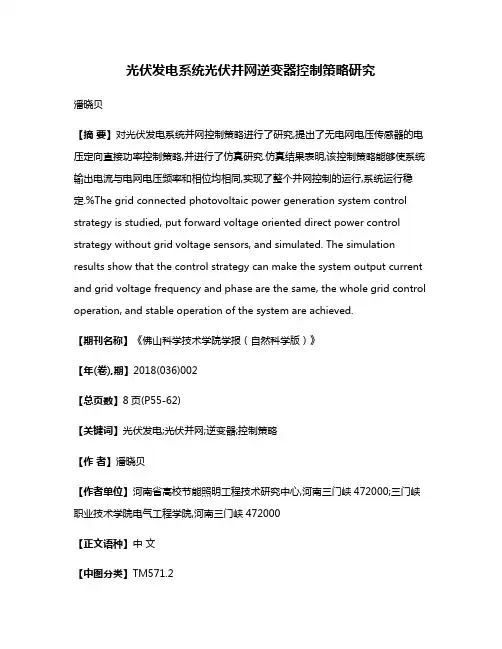

光伏发电系统光伏并网逆变器控制策略研究潘晓贝【摘要】对光伏发电系统并网控制策略进行了研究,提出了无电网电压传感器的电压定向直接功率控制策略,并进行了仿真研究.仿真结果表明,该控制策略能够使系统输出电流与电网电压频率和相位均相同,实现了整个并网控制的运行,系统运行稳定.%The grid connected photovoltaic power generation system control strategy is studied, put forward voltage oriented direct power control strategy without grid voltage sensors, and simulated. The simulation results show that the control strategy can make the system output current and grid voltage frequency and phase are the same, the whole grid control operation, and stable operation of the system are achieved.【期刊名称】《佛山科学技术学院学报（自然科学版）》【年(卷),期】2018(036)002【总页数】8页(P55-62)【关键词】光伏发电;光伏并网;逆变器;控制策略【作者】潘晓贝【作者单位】河南省高校节能照明工程技术研究中心,河南三门峡472000;三门峡职业技术学院电气工程学院,河南三门峡472000【正文语种】中文【中图分类】TM571.2太阳能由于其清洁无污染、可再生等诸多优点被全世界广泛关注。
光伏发电能够节能减排、降低能耗，是目前电力专家认为最重要的新能源模式之一。
对于光伏发电并网系统而言，整个系统最为关键的技术就是并网逆变器的实现，即控制策略的实现。

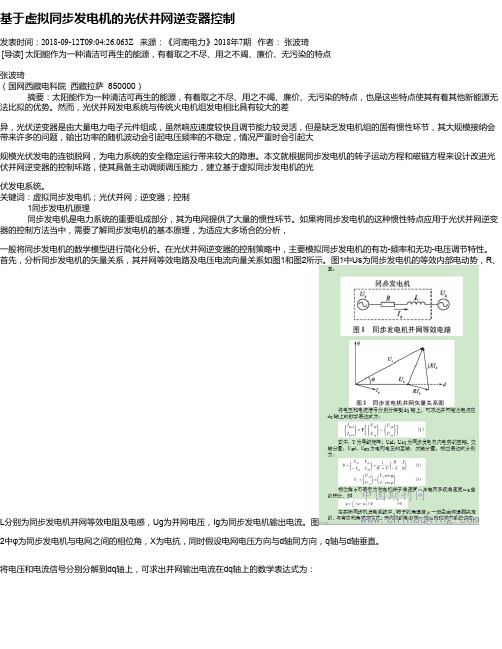

基于虚拟同步发电机的光伏并网逆变器控制发表时间：2018-09-12T09:04:26.063Z 来源：《河南电力》2018年7期作者：张波琦[导读] 太阳能作为一种清洁可再生的能源，有着取之不尽、用之不竭、廉价、无污染的特点张波琦（国网西藏电科院西藏拉萨 850000）摘要：太阳能作为一种清洁可再生的能源，有着取之不尽、用之不竭、廉价、无污染的特点，也是这些特点使其有着其他新能源无法比拟的优势。
然而，光伏并网发电系统与传统火电机组发电相比具有较大的差异，光伏逆变器是由大量电力电子元件组成，虽然响应速度较快且调节能力较灵活，但是缺乏发电机组的固有惯性环节，其大规模接纳会带来许多的问题，输出功率的随机波动会引起电压频率的不稳定，情况严重时会引起大规模光伏发电的连锁脱网，为电力系统的安全稳定运行带来较大的隐患。
本文就根据同步发电机的转子运动方程和磁链方程来设计改进光伏并网逆变器的控制环路，使其具备主动调频调压能力，建立基于虚拟同步发电机的光伏发电系统。
关键词：虚拟同步发电机；光伏并网；逆变器；控制1同步发电机原理同步发电机是电力系统的重要组成部分，其为电网提供了大量的惯性环节。
如果将同步发电机的这种惯性特点应用于光伏并网逆变器的控制方法当中，需要了解同步发电机的基本原理，为适应大多场合的分析，一般将同步发电机的数学模型进行简化分析。
在光伏并网逆变器的控制策略中，主要模拟同步发电机的有功-频率和无功-电压调节特性。
首先，分析同步发电机的矢量关系，其并网等效电路及电压电流向量关系如图1和图2所示。
图1中Us为同步发电机的等效内部电动势，R、L分别为同步发电机并网等效电阻及电感，Ug为并网电压，Ig为同步发电机输出电流。
图2中φ为同步发电机与电网之间的相位角，X为电抗，同时假设电网电压方向与d轴同方向，q轴与d轴垂直。
将电压和电流信号分别分解到dq轴上，可求出并网输出电流在dq轴上的数学表达式为：式中：Y为导纳矩阵；Usd、Usq为同步发电机内电势的直轴、交轴分量；Ugd、Ugq为电网电压的直轴、交轴分量。
基于虚拟同步发电机的光伏并网逆变器控制策略朱更辉;陈国振;韩耀飞【摘要】Aiming at the problem that the photovoltaic grid-connected inverter in conventional constant power control mode lacks the dynamic adjustment ability of voltage and frequency, a control strategy of photovoltaic grid-connected inverter based on virtual synchronous generator (VSG) was proposed.According to the principle of synchronous generator, the grid-connected equivalent circuit and vector relation expression of synchronous generator were established, the active frequency control algorithm and reactive voltage control algorithm were designed, and the photovoltaic power generation system based on the control strategy of VSG was established.The 10kW photovoltaic grid-connected system was established in Matlab/simulink environment.The simulated results show that the photovoltaic grid-connected inverter based on VSG has the similar frequency and voltage regulation characteristics with the synchronous generator, and can well adapt the requirements of grid operation.%针对采用常规恒功率控制方式下的光伏并网逆变器缺乏电压和频率动态调节能力的问题,提出一种基于虚拟同步发电机(VSG)的光伏并网逆变器控制策略.根据同步发电机的原理,建立同步发电机的并网等效电路和矢量关系表达式,设计了有功频率控制算法和无功电压控制算法,搭建了虚拟同步发电机控制策略下的光伏发电系统.在Matlab/simulink环境中建立了10kW的光伏并网系统.仿真结果表明,基于虚拟同步发电机的光伏并网逆变器具有与同步发电机相似的调频调压特性,能够较好地适应电网运行要求.【期刊名称】《沈阳工业大学学报》【年(卷),期】2017(039)004【总页数】5页(P366-370)【关键词】光伏逆变器;虚拟同步发电机;等效电路;矢量关系;有功频率;无功电压;调频;调压【作者】朱更辉;陈国振;韩耀飞【作者单位】河南城建学院电气与控制工程学院,河南平顶山 467000;河南城建学院电气与控制工程学院,河南平顶山 467000;河南城建学院电气与控制工程学院,河南平顶山 467000【正文语种】中文【中图分类】TM615随着能源危机的不断加剧，以太阳能和风能为代表的可再生能源得到了越来越广泛的关注，其中太阳能因具有绿色环保、资源丰富等优点，成为了新能源发电的一种重要利用形式.然而，光伏并网发电系统与传统火电机组发电相比具有较大的差异，光伏逆变器是由大量电力电子元件组成，虽然具有较快的响应速度和灵活的调节能力，但缺乏发电机组的固有惯性环节，其大规模接纳会带来很多问题，输出功率的随机波动会引起电压频率的不稳定，情况严重时会引起大规模光伏发电的连锁脱网，为电力系统的安全稳定运行带来较大的隐患[1-2].针对如何提高光伏发电系统的电压频率调节性能以增强电网对其接纳能力的问题，国内外学者开展了广泛研究.文献[3]提出一种基于最小阶观测器的频率控制策略，该策略可自动分担负荷以达到同步发电机惯性的目的，但会引起复杂的电网动态特性；文献[4-5]提出了一种无功功率闭环控制策略，在很大程度上避免了无功环路引起的功率振荡问题，但同时也存在复杂动态特性的问题；文献[6-7]根据同步发电机的功率分摊特性，提出了有功频率和无功电压的下垂控制策略，使并网逆变器无需通信即可实现输出功率的调节，但是该策略没有考虑转子惯性的特性，不具备发电机惯性和阻尼特性.为完全模拟同步发电机的运行特性，虚拟同步发电机(virtual synchronous generator，VSG)的基本概念被提出[8-9]，其基本思想是根据同步发电机基本控制理论，将逆变器的控制策略加以改进，使其可模拟同步发电机的输出调节特性.本文根据同步发电机的转子运动方程和磁链方程来设计改进光伏并网逆变器的控制环路，使其具备主动调频调压能力，以模拟同步发电机的一次调频和励磁调压特性.在Matlab/simulink环境中建立基于虚拟同步发电机的光伏发电系统，验证了控制策略的有效性.同步发电机是电力系统的重要组成部分，为电网提供了大量的惯性环节.若将同步发电机的这种惯性特点应用到光伏并网逆变器的控制方法中，需了解同步发电机的基本原理，为适应大多场合的分析，一般将同步发电机的数学模型进行简化分析.在光伏并网逆变器的控制策略当中，主要模拟同步发电机的有功频率和无功电压调节特性.首先分析同步发电机的矢量关系，其并网等效电路及电压电流向量关系如图1和图2所示.图1中Us为同步发电机的等效内部电动势，R、L分别为同步发电机并网等效电阻及电感，Ug为并网电压，Ig为同步发电机输出电流.图2中φ为同步发电机与电网之间的相位角，X为电抗，同时假设电网电压方向与d轴同方向，q 轴与d轴垂直.将电压和电流信号分别分解到dq轴上，可以求出并网输出电流在dq轴上的数学表达式为式中：Y为导纳矩阵；Usd、Usq为同步发电机内电势的直轴分量；Ugd、Ugq为电网电压的直轴分量.相应表达式分别为相位角φ可表示为发电机转子角速度ω与电网系统角速度ωg差的积分，即在实际同步机发电系统中转子的角速度ω一般是由调速器决定的，与有功和角频率有关；而内部的电动势一般是由励磁调节系统决定的，与无功和电压有关.因此，可根据同步发电机的运动方程，将调速器一次调频模型和励磁调压模型特性模拟到光伏逆变器的控制电路中，从而使光伏逆变器具有与同步发电机相一致的响应特性. 由上述分析可知，光伏并网逆变器在模拟同步发电机控制时，应构造有功频率和无功电压两个控制器.其中，有功频率控制器主要反应的是同步发电机的机械惯性以及阻尼特征，无功电压控制器则模拟的是同步发电机的电压调节特性.2.1 有功频率控制算法在常规电力系统中同步发电机具有一定的惯性，频率不会发生突变，根据同步发电机的转子运动方程[10]，在光伏并网逆变器控制电路中引入虚拟惯性控制来模拟同步发电机的转子运动方程，其功率和频率控制方程为式中：H为虚拟惯量常数，与同步发电机的转动惯量J相对应[10]；Pi和Po为光伏逆变器的输入和输出功率；Kd为阻尼系数.为增强光伏并网逆变器的调频能力，使其在负荷波动时能提供一定的频率支撑，提出一种有功频率下垂控制器，其表达式模型为式中：Pref为有功参考值；Dp为有功功率的下垂系数.根据式(5)和式(6)可求得光伏并网逆变器的调速器模型，其有功功率与频率的传递函数为有功功率与频率控制框图如图3所示.由图3可以看出，当频率发生微小波动时，系统可保持转子运动特性，且可提供附加的功率以减小系统的频率波动，从而实现系统频率支撑功能.阻尼模块可使逆变器频率与电网频率保持一致.2.2 无功电压控制算法采用相同的方法，根据同步发电机的励磁调节系统[10]，设计光伏并网逆变器的无功功率和电压控制算法，结果如图4所示.图4中Qref为无功参考值，Qo为无功功率输出值，Dq为无功功率的下垂系数，Ta为延迟时间常数，Eset为光伏逆变器端电压参考值，Eg为无功控制环的输出信号，kp1和ki1为无功环的比例、积分系数.由图4可求得光伏并网逆变器的参考电压表达式为PI控制器控制无功功率的输出大小，而延时环节则可防止无功波动太快而带来的不利影响，减小特定条件下的系统冲击.2.3 整体控制算法基于虚拟同步发电机的光伏并网控制策略框图如图5所示.为了更好地研究光伏逆变器的VSG控制算法，忽略了储能的动态响应，在惯性调节期间，可通过设置储能的输出来保证逆变器的输出功率与输入功率是不相等的.图5中Ud为直流侧电压，Iabc为并网逆变器输出三相电流，Uabc为LC滤波器电容电压.当光伏并网逆变器工作在虚拟同步发电模式时，控制系统会根据有功功率和无功功率的参考值，经有功频率和无功电压控制算法后分别输出角频率和电压参考值，再根据同步发电机的矢量关系表达式求出其在dq坐标轴下的电流，最后通过与实际值比较之后生成PWM信号来驱动开关.在这种工作模式下，光伏并网逆变器具备了虚拟的转动惯量，增加了并网系统的旋转惯量，改善了并网系统的电压频率调节特性.为了验证本文所提虚拟同步发电机控制策略的有效性，在Matlab/simulink软件上搭建了虚拟同步发电机控制下的光伏并网发电系统.系统参数为：额定功率PN=10 kW，Ug=380 V，逆变器直流电压Ud=800 V，直流侧电容C=8 000 μF，逆变器滤波参数L1=4 mH，L2=0.5 mH，C0=15 μF，电阻R=0.01 Ω，开关频率f=2 000 Hz，H=1/3 000，Dp=16.2，Dq=545.电网稳定运行时虚拟同步光伏逆变器并网仿真结果如图6～8所示，1 s时有功指令由0 W增加至10 000 W，3 s时无功指令由0 Var增加至2 000 Var.从仿真结果可以看出，虚拟同步发电机能够快速精确地跟踪指令值，并维持在稳定运行状态. 电网电压及频率波动时虚拟同步光伏逆变器并网仿真结果如图9～10所示.图9为当2 s时电网电压跌落5%时的并网逆变器输出有功功率和无功功率.由图9可知，并网逆变器的输出无功功率快速跟踪电压的变化，有功功率不变.图10为当2 s时电网频率跃升0.2 Hz时并网逆变器输出有功功率和无功功率.由图10可知，并网逆变器的输出有功功率快速跟踪频率的变化，无功功率不变.因此该系统具有同步发电机的暂态调节特性，其控制器能够有效模拟同步机特性.本文分析了虚拟同步发电机的基本原理和并网等效矢量关系图，根据同步发电机的调速器和励磁调压特性，设计了光伏并网逆变器的虚拟同步发电机控制算法，并在Matlab/simulink环境中搭建了仿真模型，对提出的控制算法进行了验证.仿真结果表明，并网逆变器输出电压和频率能够通过无功电压控制环和有功频率控制环直接调节，结合同步发电机转子运动方程，使并网逆变器较好地模拟了同步发电机的惯性响应能力.提出的控制策略能够提高并网系统的电压频率调节能力，有利于系统的稳定运行.【相关文献】[1]陈炜，艾欣，吴涛，等.光伏并网发电系统对电网的影响研究综述 [J].电力自动化设备，2013，33(2)：26-32.(CHEN Wei，AI Xin，WU Tao，et al.Influence of grid-connected photovoltaic system on power network [J].Electric Power Automation Equipment，2013，33(2)：26-32.)[2]王湘明，张玮玮，王卫鑫.并网逆变器功率和合成谐波阻抗联合控制策略 [J].沈阳工业大学学报，2016，38(2)：127-132.(WANG Xiang-ming，ZHANG Wei-wei，WANG bined control strategy of power and synthetic harmonic impedance for grid connected inverter [J].Journal of Shenyang University of Technology，2016，38(2)：127-132.)[3]Tomonobu S，Manoj D，Atsushi Y，et al.A control method for small utility connected large PV system to reduce frequency deviation using a minimal-order observer [J].IEEE Transactions on Energy Conversion，2009，24(2)：520-528.[4]Toshinobu S，Yushi M，Toshifumi I.Reactive power control for load sharing with virtual synchronous gene-rator control [C]//IEEE Power Electronics and Motion Control Conference.Harbin，China，2012：846-853.[5]Toshinobu S，Yushi M，Toshifumi I.Oscillation damping of a distributed generator using a virtual synchronous generator [J].IEEE Transactions on Power Delivery，2014，29(2)：668-676.[6]姚骏，杜红彪，周特，等.微网逆变器并联运行的改进下垂控制策略[J].电网技术，2015，39(4)：932-938.(YAO Jun，DU Hong-biao，ZHOU Te，et al.Improved droop control strategy for inverters parallel operation in micro-grid [J].Power System Technology，2015，39(4)：932-938.) [7]杨俊虎，韩肖清，曹增杰，等.基于逆变器下垂控制的微电网动态性能分析 [J].南方电网技术，2012，6(4)：48-52.(YANG Jun-hu，HAN Xiao-qing，CAO Zeng-jie，et al.Analysis on the dynamic performance of microgrid based on droop control of inverters [J].Southern Power System Technology，2012，6(4)：48-52.)[8]郑天文，陈来军，陈天一，等.虚拟同步发电机技术及展望[J].电力系统自动化，2015，39(21)：165-175.(ZHENG Tian-wen，CHEN Lai-jun，CHEN Tian-yi，et al.Review and prospect of virtual synchronous gene-rator technologies [J].Automation of Electric Power System，2015，39(21)：165-175.)[9]曾正，李辉，冉立.交流微电网逆变器控制策略述评 [J].电力系统自动化，2016，40(9)：142-151.(ZENG Zheng，LI Hui，RAN parison on control strategies of inverters in AC microgrids [J].Automation of Electric Power System，2016，40(9)：142-151.)[10]王晓东.电力系统中同步发电机摇摆振荡的非线性动力学特性研究[D].哈尔滨：哈尔滨工业大学，2015.(WANG Xiao-dong.Research on nonlinear dynamic characteristics of swing oscillation of synchronous generator in power system [D].Harbin：Harbin Institute of Technology，2015.)。
基于虚拟同步机的微电网逆变器控制策略研究基于虚拟同步机的微电网逆变器控制策略研究摘要：随着可再生能源的快速发展，微电网逆变器的控制策略研究变得尤为重要。
本文基于虚拟同步机概念，针对微电网逆变器的特点进行了控制策略的研究。
通过对逆变器电流和电压进行实时监测，结合虚拟同步机的概念，提出了一种新的控制方法。
实验结果显示，该方法具有较好的逆变器输出性能和微电网稳定性。
1.引言随着清洁能源技术的快速发展，微电网逆变器作为将可再生能源转换为交流电的重要设备，其控制策略的研究变得尤为重要。
传统的逆变器控制方法大多基于频率和幅值的调整，这种方法存在许多问题，如响应速度慢、稳定性差等。
2.虚拟同步机的基本概念虚拟同步机是一种通过模拟同步机的方式来控制逆变器的电流和电压的方法。
它通过对逆变器的功率和电压进行实时监测，并通过控制电流和电压的相位和幅值来实现对逆变器的控制。
3.微电网逆变器的控制策略研究基于虚拟同步机的微电网逆变器控制策略研究主要包括两个方面：逆变器电流控制和逆变器电压控制。
3.1 逆变器电流控制逆变器电流控制是通过控制逆变器输出电流的相位和幅值来实现对逆变器的控制。
虚拟同步机方法可以根据微电网的负载情况和电压波动情况进行实时调整，从而实现逆变器输出电流的稳定性和响应速度的提高。
3.2 逆变器电压控制逆变器电压控制是通过控制逆变器输出电压的相位和幅值来实现对逆变器的控制。
虚拟同步机方法可以根据微电网的负载情况和电流波动情况进行实时调整，从而实现逆变器输出电压的稳定性和响应速度的提高。
4.实验结果与分析通过对基于虚拟同步机的微电网逆变器控制策略进行实验，得到了以下结果：逆变器的输出电流波动较小，稳定性较好；逆变器的输出电压波动较小，稳定性较好。
与传统的逆变器控制方法相比，基于虚拟同步机的控制方法具有更好的逆变器输出性能和微电网稳定性。
5.结论本文通过对基于虚拟同步机的微电网逆变器控制策略进行研究，得出了该方法具有较好的逆变器输出性能和微电网稳定性的结论。

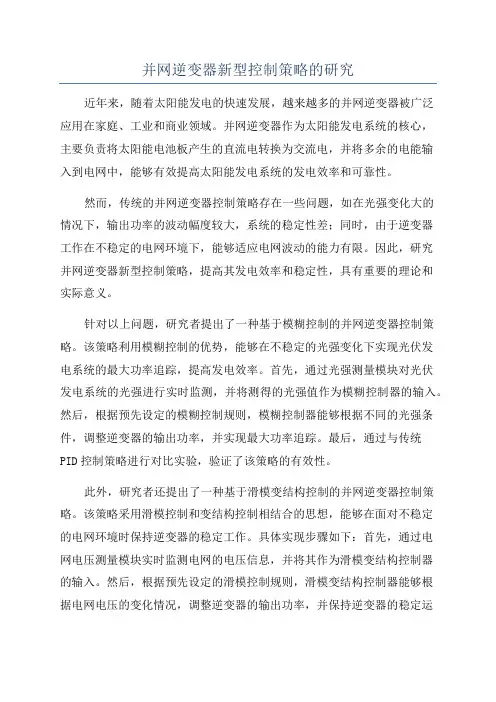

并网逆变器新型控制策略的研究近年来，随着太阳能发电的快速发展，越来越多的并网逆变器被广泛应用在家庭、工业和商业领域。
并网逆变器作为太阳能发电系统的核心，主要负责将太阳能电池板产生的直流电转换为交流电，并将多余的电能输入到电网中，能够有效提高太阳能发电系统的发电效率和可靠性。
然而，传统的并网逆变器控制策略存在一些问题，如在光强变化大的情况下，输出功率的波动幅度较大，系统的稳定性差；同时，由于逆变器工作在不稳定的电网环境下，能够适应电网波动的能力有限。
因此，研究并网逆变器新型控制策略，提高其发电效率和稳定性，具有重要的理论和实际意义。
针对以上问题，研究者提出了一种基于模糊控制的并网逆变器控制策略。
该策略利用模糊控制的优势，能够在不稳定的光强变化下实现光伏发电系统的最大功率追踪，提高发电效率。
首先，通过光强测量模块对光伏发电系统的光强进行实时监测，并将测得的光强值作为模糊控制器的输入。
然后，根据预先设定的模糊控制规则，模糊控制器能够根据不同的光强条件，调整逆变器的输出功率，并实现最大功率追踪。
最后，通过与传统PID控制策略进行对比实验，验证了该策略的有效性。
此外，研究者还提出了一种基于滑模变结构控制的并网逆变器控制策略。
该策略采用滑模控制和变结构控制相结合的思想，能够在面对不稳定的电网环境时保持逆变器的稳定工作。
具体实现步骤如下：首先，通过电网电压测量模块实时监测电网的电压信息，并将其作为滑模变结构控制器的输入。
然后，根据预先设定的滑模控制规则，滑模变结构控制器能够根据电网电压的变化情况，调整逆变器的输出功率，并保持逆变器的稳定运行。
最后，通过与传统PID控制策略进行对比实验，验证了该策略的有效性。
综上所述，通过研究并网逆变器新型控制策略，能够提高太阳能发电系统的发电效率和稳定性。
这不仅对于推动太阳能发电产业的发展，促进可再生能源的利用具有重要意义，同时也对于其他电力系统的研究具有一定的参考价值。
希望通过进一步的研究和应用实践，能够不断提升并网逆变器的控制策略，实现电能的高效利用和清洁发电。
光伏并网逆变器及其控制方法的研究的开题报告一、研究背景和意义光伏发电作为一种清洁、可再生的能源，在国家能源政策中得到了越来越多的重视。
在光伏发电系统中，光伏并网逆变器是重要的组成部分，其作用是将直流电转换成交流电并并入电网中。
当前市场上的光伏并网逆变器存在一些问题，如：效率低、安全性差、控制系统复杂等。
因此，对光伏并网逆变器及其控制方法进行研究，有助于优化和改进现有的逆变器系统，提高其效率和安全性，降低构建和操作成本，促进光伏发电产业的发展。
二、研究内容和方法本文将从光伏并网逆变器及其控制方法的角度出发，重点研究以下内容：1. 光伏发电及其并网原理的介绍；2. 光伏并网逆变器的工作原理分析及其不足之处；3. 针对目前存在的不足之处，提出相应的改进方案；4. 设计并实现光伏并网逆变器的控制系统，包括软件和硬件的开发；5. 对实验系统进行测试和数据分析，验证方案的有效性和可行性。
本文所采用的研究方法主要包括文献调研、理论分析、模拟仿真和实验测试等。
三、研究进度安排1. 第一阶段（1-2周）：阅读相关文献，了解光伏发电及其并网原理；2. 第二阶段（2-4周）：分析光伏并网逆变器的工作原理及其不足之处；3. 第三阶段（4-6周）：设计光伏并网逆变器改进方案；4. 第四阶段（6-10周）：实现光伏并网逆变器的控制系统；5. 第五阶段（10-12周）：对实验系统进行测试和数据分析，撰写论文。
四、论文预期成果1. 提出一个性能更好、控制更简单的光伏并网逆变器方案；2. 实现一个光伏并网逆变器的控制系统，包括硬件和软件部分；3. 对实验系统进行测试和数据分析，验证方案的有效性和可行性；4. 撰写毕业论文并进行答辩。
