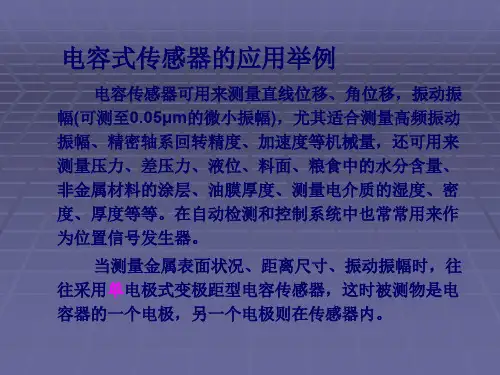

电容式传感器的应用举例.

演讲人
电容式传感器介绍
电容式传感器原理
电容式传感器分类
电容式传感器发展趋势
电容式传感器应用实例
电容式传感器原理
电容式传感器定义
电容式传感器是一种通过检测电容变化来测量物理量的传感器。
电容式传感器主要由两个平行电极板组成，其中一个电极板固定，另一个电极板可以移动。
当被测物体靠近或远离固定电极板时，两个电极板之间的电容会发生变化，从而实现对被测物体的测量。
01
工业自动化：用于检测和控制生产过程中的各种参数
02
消费电子：应用于手机、电脑等电子产品的触摸屏和按键控制
03
汽车电子：用于汽车安全气囊、刹车系统等安全设备的控制
04
医疗设备：用于医疗设备的检测和控制，如心电图仪、血压计等
电容式传感器分类
变极距式电容传感器
工作原理：通过改变两个极板之间的距离来改变电容量
4
谢谢
01
变介质式电容传感器
01
原理：利用介质的介电常数变化来检测目标物
02
应用：广泛应用于液位、压力、流量等测量领域
03
特点：结构简单、灵敏度高、响应速度快
04
局限性：受介质特性影响较大，需要选择合适的介质材料
电容式传感器应用实例
触摸屏应用
1
智能手机：电容式触摸屏广泛应用于智能手机，实现多点触控操作。
02
集成化：电容式传感器将与其他传感器进行集成，实现多参数测量，提高测量效果。
微型化：电容式传感器将向微型化方向发展，便于安装和使用，降低成本。
04
节能、环保
低功耗设计：降低能耗，提高能源利用率
1
环保材料：使用环保材料，减少对环境的影响

电容式指纹传感器技术研究及应用电容式指纹传感器技术是指基于电容原理来识别指纹的一种技术，它是目前最常用的一种指纹识别技术，广泛应用于手机、笔记本电脑、银行卡等领域。

本文将分别介绍电容式指纹传感器技术的原理和应用。

一、电容式指纹传感器技术原理电容式指纹传感器的原理是基于手指与传感器之间的电容变化来识别指纹。

当手指放置在传感器上时，手指表面的凹凸结构会与传感器表面的导电层接触，形成电容变化。

这些变化可以被传感器检测到，并通过算法来生成指纹图像。

电容式指纹传感器的结构通常包括以下几个部分：1.传感器芯片：用于检测手指与传感器之间的电容变化，并将这些变化转换为电信号。

2.导电层：用于与手指表面接触，检测电容变化，并将这些变化传递给传感器芯片。

3.支撑材料：支持传感器芯片和导电层的结构。

4.封装层：用于保护传感器以及提高其使用寿命。

二、电容式指纹传感器技术应用1.手机领域：作为手机解锁的一种方式，电容式指纹传感器技术已经成为手机厂商的标配。

常见的电容式指纹传感器放置在手机的前置键或后置键上。

用户只需将手指放在指定位置上，就可以快速解锁手机，使用起来非常方便。

2.笔记本电脑领域：电容式指纹传感器在笔记本电脑领域的应用也非常广泛。

通过电容式指纹传感器，用户可以使用指纹解锁电脑，从而提高电脑使用的安全性。

3.银行卡领域：为了提高银行卡的安全性，很多银行已经开始使用电容式指纹传感器技术。

通过指纹识别，用户可以快速完成银行卡的身份认证，无需输入密码，使用起来更加方便。

4.安防领域：电容式指纹传感器技术也被广泛应用于安防领域。

例如，在公司门口或者公寓门口安装指纹识别系统，可以通过迅速识别指纹来确保员工和居民的安全。

总体来说，电容式指纹传感器技术是一种非常成熟、稳定且应用广泛的指纹识别技术。

随着越来越多的厂商开始使用电容式指纹传感器来提高产品安全性，这种技术的应用范围还将继续扩大。

可以预见的是，未来电容式指纹传感器技术将成为指纹识别领域的主流技术。

x K x ， 其中K为灵敏度。 ln( D / d )
bx
虑 二次非 线 性 项， 忽 略 其他 更高次项， 可得 非 线 性 误 差 为:
L
( d / d 0 ) 2 100% d / d 0 100% d / d 0
电 容 式传感 器的原 理 可用 平 行 板电 容 器简单 阐 释。 假设 忽 略 边 缘效 应， 平 行板电 容器电 容为 C S
d
r 0
S
d
， 其中 为
极板相 对覆 盖面 积， 为极板间距， r 为电介质的 相 对介电常 数， 0 为 真空 介 电常 数， = 或
r r 0
为电介质的 介电常 数。 、
1 变极 距型电容传感 器
以平 行 板电 容 器为 例， 上 极 板 固 定 不 动， 下极板为动 极 板， 设 初 始 时 两 极板 距离为 应增 大 C C0
0
。 当距离 减 小Δ 时， 则电 容 相
d ， 电 容的 相 对变化为 d 0 d
C d 1 C0 d 0 1 d / d 0
可见， 电 容 的 相 对 变 化 与 位 移 之 间 为 非 线 性 关 系 。在 误 差 允 许 的 范 围内， 通 过 略 去 高 次 项 可得 近 似 的 线 性 关 系
C d 1 ， 即电容 式传感器的静态灵敏度为 K 。 如 果只考 C0 d0 d0
2 变面积 型电容传感器
以平行板电容器为例的变面积型电容传感器如图2所 示， 当上极板 移 动 时， 两 极板 间的 相 对覆 盖面 积 发 生 变 化， 从而 引起电 容 的变 化。 这 样 的 传感 器可 以 用于 位 移 测 量。 根 据应 用 要 求， 有 平 行 板 型 极 板、 圆 筒 型 极 板 和 锯 齿 型 极 板等， 这 类传感器具 有 较 好的线 性 特 性。 如 图 2 所 示， 当 动 极 板 发 生 线 位 移 后， 相对应的电容变 化 为 C d K x ， 其 中 为 灵 敏 度， 其 输出与 输入 成 线 性 关 系， 灵 敏 度 是常 数。 但 是 平 行板 型结 构 对 极 距变化 特 别 敏 感， 测 量 精 度 会 受 影 响， 而 圆 筒 形 结 构（ 如 图 3 所 示） 受 极 板 径 向 变 化 的 影 响 很 小 ，成 为 实 际 中 最 常 采 用 的 结 构 。当 动 筒 移 动 后， 两 筒 重 叠 长 度 发 生 变 化 时， 电容变化 为: C 2

电容式传感器的应用场合
电容式传感器是一种常用的传感器类型，可以广泛应用于工业自动化、机器人控制、电子设备、医疗器械等领域。

本文将从以下几个方面介绍电容式传感器的应用场合。

一、距离测量
电容式传感器可用于测量物体的距离。

通过测量物体与传感器之间的电容值，可以计算出物体与传感器之间的距离。

这种测量方法非常精确，可用于测量各种尺寸范围内的物体距离。

二、液位检测
电容式传感器可以用于检测液位，例如测量水箱、油箱、储液罐等液体容器内液位的变化。

通过测量液体与传感器之间的电容值，可以确定液位的高低。

这种检测方法精度高、灵敏度高，可应用于各种液体容器的液位检测。

三、重量测量
电容式传感器也可以用于测量物体的重量。

通过将物体放置在传感器上，测量传感器与物体之间的电容值变化，可计算出物体的重量。

这种重量测量方法精度高、稳定性好，可应用于各种物体的重量测量。

四、姿态检测
电容式传感器也可用于检测物体的姿态，包括倾斜、旋转等。

通过安装多个传感器，并测量其之间的电容值变化，可以确定物体的姿态。

这种姿态检测方法精度高、灵敏度高，可应用于机器人控制、航空航天等领域。

总之，电容式传感器具有广泛的应用场合，其高精度、高灵敏度、稳定性好等特点，使其成为各种自动化设备、检测仪器的关键组成部分。

随着技术的不断发展，电容式传感器的应用领域将会更加广泛，为各种领域的发展提供更加精确、可靠的技术支持。
