井点降水工程量计算方法我跟你说啊，这井点降水工程量计算方法，我可是折腾了好久，总算找到点门道。

一开始我真的是瞎摸索啊。

我当时就知道井点降水是要算这个抽水量啥的，但具体怎么算，脑子一片空白。

我就试着把井点的个数先数清楚，想着这肯定是个重要的数据啊，就像你数家里有几个碗一样，先确定有多少个基本单元。

可是光知道井点个数根本不行啊，就像你只知道家里碗的个数，却不知道要用碗来干嘛一样。

后来我就想啊，这井点降水肯定和它降水的面积有关系啊。

我就去量那个需要降水的场地面积，我拿着皮尺在那量，这量的过程也是状况百出，有时候皮尺没拉直就多读厘米数了，这就导致数据有误差，你说这就像做饭少放了盐或者多放了盐，一下就不对味了吧。

然后我以为只要用面积乘以井点个数就差不多了，结果发现完全不是那么回事。

我又慢慢摸索，发现还有这个降水深度也是个关键因素呢。

这个降水深度啊，就好比是井能从地下舀多少水上来的一个衡量标准。

我在计算降水深度的时候，又犯难了，有时候地面都不是平的，我就拿水准仪测了好多次，取了个平均值。

可算出光有这些数据还是不对。

然后我发现还有个渗透系数的问题。

这个渗透系数可真是个麻烦东西啊。

我得去查这块地的土质情况，我就到处找资料啊。

要是你不知道土质，就像你炒菜不知道食材的特性一样，肯定炒不对。

了解土质才能确定渗透系数的大概范围。

我觉得比较靠谱的一种做法是，把这些井点当成许多个小抽水机。

你先确定每个小抽水机的工作范围，这和它的降水有效半径有关哦。

然后再根据前面提到的那些因素，像这个降水面积啊，降水深度啊，还有渗透系数等，用一个公式来计算。

这个公式就有点像菜谱，按照规定的量把这些数据套进去才能算出来。

但是这个公式也不是说就完全通用，不同的地质情况可能会有一些偏差，这我目前也还不是特别确定应该怎么把这个偏差妥妥地解决，还在继续研究当中呢。

不过我感觉，只要把基础数据像上面那样认真地获取，按照公式算出来的结果就算有偏差，应该也不会太大了。

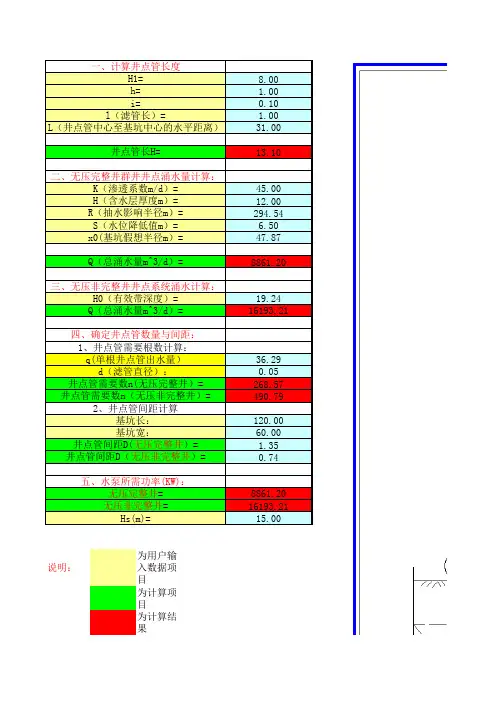

8.001.000.101.00
31.00
13.10
45.0012.00294.546.5047.878861.20
19.2416193.21
36.290.05268.57490.79
120.0060.001.350.74
8861.2016193.21
15.00
说明：为用户输入数据项目
为计算项目
为计算结果
为用户输入数据
本表格根据《建筑施工手册》相关规定计算，仅供参考.
d（滤管直径）：井点管需要数n(无压完整井）=井点管需要数n（无压非完整井）=2、井点管间距计算
井点管间距D(无压完整井）=井点管间距D（无压非完整井）=H（含水层厚度m）=R（抽水影响半径m）=S（水位降低值m）=x0(基坑假想半径m）=四、确定井点管数量与间距：
q(单根井点管出水量）l（滤管长）=L（井点管中心至基坑中心的水平距离）=井点管长H=K（渗透系数m/d）=Q（总涌水量m^3/d）=Q（总涌水量m^3/d）=二、无压完整井群井井点涌水量计算：
三、无压非完整井井点系统涌水计算：
H0（有效带深度）=无压完整井=无压非完整井=Hs(m)=基坑长：基坑宽：五、水泵所需功率(KW)：
1、井点管需要根数计算：
一、计算井点管长度
H1=h=i=。

为防止地表水流入基坑内，避免基坑积水和确保施工方便，除采取井点降水外，还在基坑面四周砌筑250×250的排水沟，四大对称角设四个钢筋笼集水井，（集水井半径500mm，深800mm），每个井内放置一个Φ100单极电动潜水泵，24小时不间断排水，并派专人进行看管。

把水从集水井抽至地面沉沙坑，然后排入市政管道内。

基坑降水示意图如下：明沟、集水井排水示意图由于该地域地下水丰富需进行井点降水，井点降水计算如下（此计算按照最大化粪池尺寸计算）。

(1) 基坑中心要求降低水位深度：由于地下水位深度为-1.8m，基坑最大开挖深度将近6m，水位要降至基坑一下500mm，故基坑水位降深为-4.7m(2)影响半径R注：由于地质勘测报告中未提供渗透系数K ，根据施工手册查到的K=10 m3/d(3)基坑等效半径r 0r 0 = 0.29（a ＋b ）=0.29*(11.8+3)=4.3基坑涌水量：(2H – S)S (2*6.15– 4.7)*4.7Q= 1.366K = 1.366*10* Lg(R + r) – lg r lg(73.70 +4.3)-lg4.3=257.25m 3/d(4)单根井点管的极限涌水量：q=120πrl 3 K = 120*3.14*0.1*0.73* 10 =40.9m 3/d(5)求井点数n ：n= 1.1*Q/q = 1.1*257.25/40.9 =6个(6)井管长度：井管全长 5.86 + 0.8 + 0.5 + 0.1*13.8/2 – 0.6 = 7.25m井点降水平面示意图 地下自然水位降水水面位置井点降水剖面示意图集水坑其他化粪池降水井数量及及分布根据现场实际情况确定，以现场实际为准。

井点降水相关计算1、井点管的埋设深度H ≥H1＋h ＋iL ＋l式中 H ——井点管的埋设深度(m)H1——井点埋设面至基坑底面距离(m) 取3.0mh —— 基坑中央最深挖掘面至降水曲线点的安全距离(m)取1.0m L —— 井点管中心至基坑中心的短边距离(m) 取27 i —— 降水曲线坡度 取1/10 l —— 滤管长度(m)取1.2H ≥3.0＋1.0＋27×1/10＋1.2=7.9m 取8m2、涌水量计算Q=1.366KH11.5m-7.5-7.5无压完整井涌水量计算简图井点管埋设深度-5.0-5.0Q ——井点系统总涌水量（m 3/d ） K ——渗透系数（m/d ）取150 H ——含水层厚度（m ）计算暂取11m(2H-S)S LgR-LgX OR ——抽水影响半径（m ）计算取91S ——水位降低值（m ）取1.2，地下水位取6.8m X O ——基坑设想半径（m ） 计算取24 本工程以无压非完整井计算Q=1.366×150=8818m 3/d3、计算井点管数量和间距 单井出水量q=65πd l × 3 K=65×3.14×0.05×1.2×3 150=65 m 3/d 需井点管数量: n=1.1Q/q=149根基坑四角处及机械入口处井点管应加密,则采用的井点管数量为149+32=181根井点管间距平均为D=2×86/(181-1)=0.96m, 取1.0m ，机械入口处井点管即泵1泵6的井点管间距为0.8m 。

布置时,为使机械挖土有开行路线,宜布置成端部开口(即留6根井点管距离),因此实际需要井点管数量为: n=2×66/1+40/0.8 -5=177根 4、校核水位降低数值:h= 102 -8818/(1.366×150)× (Lg 91- Lg 24) =8.7m实际降低水位S=10-8.7=1.3m此值与需要降低水位数值1.2m 相符，故布置可行。

举个例子：井点降水计算目前该工程根底处于春季施工，属于多雨季节，地下水位较高，根据"地质报告"提供，场地地下水位埋深在自然地面-1.5m以下，根底最大开挖深度3.55m。

根据"地质勘察报告"提供的地质情况及根底设计施工的要求，为确保施工质量及工程顺利进展，采用一级井点降水配合根底施工。

按照"建筑基坑边坡支护技术规程"和"施工规*"的要求对建筑物基坑涌水量计算。

1、涌水量的计算按"建筑基坑边坡支护技术规程"附录F2-1、F07。

A、39#楼基坑一级井点涌水量的计算：H2-hm2涌水量Q=1.366Klg〔1+R/r0〕+lg〔1+0.2 hm/ r0〕〔hm-l〕/la、根据"地质报告"提供的○3层渗透系数K=5.2×10-4cm/s。

按"市政岩土规*"取粉砂渗透系数：K=1.0m/db、抽水影响深度H0的计算：S‘=SA+L S‘为井点支管埋深地下水位至井点支管滤口上口的长度。

SA支管长度5.0m，L滤管长度1m，井点支付全长6m。

S‘=5.0m-0.2m+1m=5.8mS‘/ S‘+L=4.8/4.8+1=0.83根据计算，查"建筑施工手册"第二版上P879，H0值表查表得系数1.85H0=1.85〔S‘+L〕=1.85×〔4.8+1〕=10.73mc、含水层厚度的计算H:根据场地土层，场地无隔水底板含水层厚度取抽水影响深度2.5倍。

H=2.5×10.73m=27.0mhm=H+h/2 见"建筑基坑支护技术规程"附录h= H0- S‘ =10.73m-4.8m=5.93m hm=〔27.0+5.93〕/2=16.5md、一级井点降水影响半径：R=2S√HK 一级井点基坑中心要求深度SS=2.55mR=2×2.55× 27.0×1.0=26.5me、基坑等效半径r0=0.29〔a+b〕=0.29〔44.40+17.60〕=17.98m27.02-16.52涌水量Q=1.366Klg〔1+26.5/17.98〕+lg〔1+0.2 ×16.5/ 17.98〕〔16.5-1〕/l=408m3/df、确定井点管数井点管数n=1.1×Q/q Q=408m3/d单根井管q=65∏dl3√K =8.6m3 Q取单根井管经历值q=5m3/dn=90根设计计算值g、间距的计算：D=L/nh、基坑长度的计算：(44.4+17.6)×2=124D=124/90= 1.38m 符合施工技术的一般规定0.8m～1.6m，见"建筑施工技术"P25，按施工技术取间距1.2m 设一根支管。

第1篇一、降水井施工工程量的定义降水井施工工程量是指在进行地下工程施工过程中，为降低地下水位，确保施工顺利进行，按照设计要求在施工现场开挖、支护、安装、调试、验收等一系列施工活动所需的工程量。

二、降水井施工工程量的计算方法1. 井筒开挖工程量：根据设计要求，计算井筒直径、深度、井壁支护结构厚度等因素，计算出井筒开挖的土方工程量。

2. 井壁支护工程量：根据井壁支护结构类型（如喷射混凝土、钢筋砼、预应力锚杆等），计算井壁支护材料的工程量。

3. 井筒内部设备安装工程量：包括水泵、井管、电缆等设备，根据设备规格、数量等因素计算安装工程量。

4. 降水井验收工程量：根据验收标准，计算验收过程中所需的人工、材料、设备等工程量。

三、影响降水井施工工程量的因素1. 地质条件：不同地质条件下的土层、地下水状况等因素，会影响井筒开挖工程量和井壁支护工程量。

2. 施工方案：降水井施工方案的选择，如井筒直径、深度、支护结构类型等，直接影响到工程量。

3. 设备选型：设备选型的合理性，如水泵、井管等，也会对工程量产生影响。

4. 施工技术：施工技术的先进程度，如井筒开挖、支护等，对工程量有一定影响。

四、降水井施工工程量的注意事项1. 严格遵循设计要求，确保工程量计算的准确性。

2. 合理安排施工进度，确保工程量在规定时间内完成。

3. 加强施工过程中的质量控制，避免因质量问题导致工程量增加。

4. 合理利用施工资源，降低工程成本。

5. 加强与相关部门的沟通协调，确保施工顺利进行。

总之，降水井施工工程量是地下工程施工过程中的一项重要内容。

施工单位应充分了解工程量的计算方法、影响因素及注意事项，以确保施工质量、进度和成本。

第2篇一、降水井施工工程量的计算1. 井深：降水井的深度是计算工程量的重要参数。

根据工程需求，井深通常分为设计深度和实际施工深度。

设计深度应考虑地下水埋深、地质条件等因素，而实际施工深度还需考虑施工过程中的偏差。

2. 井径：降水井的直径（井径）也是计算工程量的关键因素。

井点降水定额计算规则以井点降水定额计算规则为标题，我们来详细了解一下这个计算规则的内容和应用。

井点降水定额是一种常用的降水计算方法，用于确定一个地区在一段时间内的平均降水量。

它是根据该地区的历史降水数据和统计方法得出的。

通过井点降水定额，我们可以更好地了解一个地区的降水情况，为农业、水资源管理和城市规划等提供参考依据。

井点降水定额的计算规则如下：1. 数据收集：首先，需要收集该地区的历史降水数据。

通常会使用该地区多年的降水数据，以确保计算结果的准确性。

2. 数据整理：收集到的降水数据需要进行整理和统计。

可以根据不同时间段（如月、季、年）对降水数据进行分类和汇总，得出平均降水量。

3. 选择适当的井点：井点是指一组代表性的点，用于计算井点降水定额。

选择井点时，要考虑地区的地理特征、气候条件和降水分布等因素，尽量保证井点能够代表整个地区的降水情况。

4. 计算井点降水定额：根据选择的井点和整理好的降水数据，可以使用统计方法计算出井点降水定额。

常用的统计方法有平均值法、加权平均值法和多项式插值法等。

不同的方法适用于不同的情况，需要根据实际情况选择合适的方法。

5. 结果应用：得到井点降水定额后，可以将其应用于实际工作中。

比如，农业方面可以根据井点降水定额来制定灌溉方案和农作物种植计划；水资源管理方面可以用来评估地区的水资源情况；城市规划方面可以考虑降水情况来设计排水系统和防洪设施等。

需要注意的是，井点降水定额是一种统计方法，其结果仅代表平均降水情况，并不能完全预测具体的降水事件。

在实际应用中，还需要考虑其他因素的影响，如气候变化、地形地貌和人类活动等。

总结起来，井点降水定额是一种常用的降水计算方法，通过收集和整理历史降水数据，选择适当的井点，并使用合适的统计方法，可以计算出一个地区的井点降水定额。

这个定额可以为农业、水资源管理和城市规划等提供重要参考，帮助人们更好地了解和应对降水情况。

然而，需要注意的是，井点降水定额仅代表平均情况，实际降水情况可能存在较大的波动，需要综合考虑其他因素来做出准确的决策。

轻型井点降水条件：井点抽水量必须大于场地范围的涌水量才能达到降水目的1.涌水量计算根据地下水位是否有压力,水井分为无压井和承压井.根据水井是否达到不透水层,分为完成井和非完成井.（只有无压完成井比较完善）1.环形井点(1).无压完成井的涌水量计算Q=1.366K【（２Ｈ－Ｓ）S／lgR-lgＸ．】K=地下水穿透土层的系数，单位 M/dH=含水层的厚度（原有地下水位到不透水层)s=水位降低值（原有地下水位倒降低后水位）R=抽水影响半径；R=1.95s√HK(√为开方）X。

=整个降水系统假想半径 X。

=√f/π (f为井点面积)(2)无压非完整井（仍用上述公式，只是将H换成地下水有效深度H。

）计算出的Ｈ。

必须与实际含水层厚度Ｈ相比较当Ｈ。

＞Ｈ时依然取Ｈ（３）承压完整井计算公式Ｑ＝[２．７３Ｋ（Ｍ×Ｎ）÷（lgR-lgX）]×[√M÷（L+0.5）r]×√(2M-L)÷MM=上层不透水层至下层不透水层r=井点管半径（4）承压非完整井计算公式Q=2.73K×M×S ÷（lgR－lgX。

）2.单根井点管水量计算q=65πdl(k) [l=滤管长度. d=井管直径将k开三次方]3.井点管数量及距离的计算（D可取0.8 1.6 1.2 2.0）数量ｎ＝1.1（Q÷q）距离D＝Ｌ÷ｎ（Ｌ为总管总长）Ｄ是否符合管上间距要求、对比取出管上间距再次求井管数量４．设备选择采用干式真空泵井点设备．型号Ｗ５．Ｗ６Ｗ５：Ｌ＜１００ｍ数量＜８０根Ｗ６：Ｌ＜１２０ｍ数量＜１００根在系统使用过程中．经常检查真空表；压力表始终≥５５ＫPa。
