变的内容，如厂名等均用“文字”命令标出，而需临时填充的部分，如图样名称等则用属性定义，具体方法见后。
3．进行属性定义。

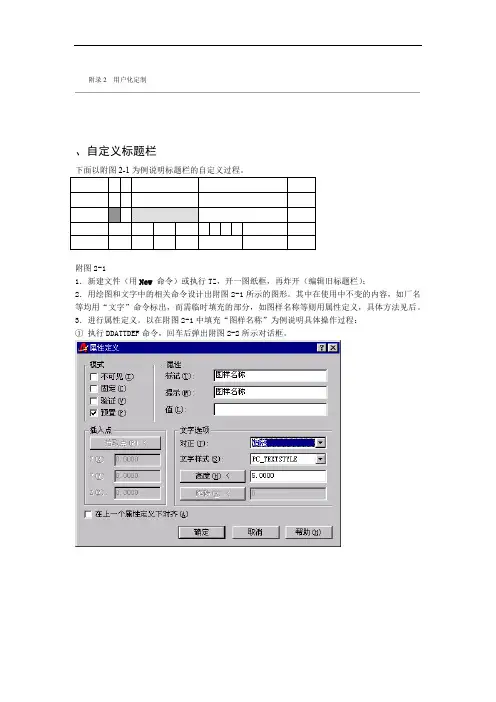

以在附图2-1中填充“图样名称”为例说明具体操作过程：①执行DDATTDEF命令，回车后弹出附图2-2所示对话框。
附图2-2②在该对话框内进行属性定义，其中“标记”和“提示”项输入“图样名称”（“标志”与“提示”项的内容最好相同）。
对齐方式一定要选择“Fit”（调整），然后输入合适的字高、字型等信息,如附图2-3所示。
按下“OK”按钮后，回到绘图环境，在“文字基线”的提示下，在填“图样名称”的框内，点取两点（两点应在同一水平线上），这两点之间的水平距离即是标注内容的有效区域。
③用同样的方法对其它各项进行填充，并将文字及线框改成需要的颜色，即区别粗细线。
填充完毕后如附图2-3所示。
附图2-34．执行“自定义标题栏”功能（命令：PC_BTLDEF），完成定义过程。
执行： 1. 命令： PC_BTLDEF2．菜单： PCCAD2002-系统维护-自定义标题栏提示：输入标题栏名称:输入：输入标题栏的名称。
提示：输入基点:输入：点取标题栏的右下角点（用INT或END捕捉）。
提示：选择实体输入：将绘制的标题栏内容全部选择，回车。
出现附图2-4所示的对话框。
用属性定义方式的所有字段自动显示出来，在此对话框可以进行如下操作：附图2-41）字段标识：字段标识是PCCAD2002为了便于与天河EDPS和P3DM、PDM 进行数据集成和交换而保留的系统关键字。
在PCCAD2002中，字段标识涵盖了一张图中可能的属性：如“图样代号”、“图号”、“阶段标识”、“图纸比例”、“图样名称”、“装配图号”、“装配名称”、“重量”、“数量”、“比例”、“设计”、“比例”、“复审”、“标准化”、“绘图”，通过字段标识实现对确定字段值的访问。
2）表2-1系统保留字和系统默认的映射字段名称对应：表2-1系统保留字如果按上述定义字段名称，在弹出如附图2-3的对话框时系统会自动填充相应的标识字符，或者用户可以从下拉框中选取。
标题栏中的重量字段在明细表生成时可以自动更新其值，但必须注意将重量字段的标识符设为“Weight”，在定义明细表时将“重量”字段的标识符设为“TotalWeight”。
3）字段类型：系统提供了两种数据类型，即字符型和数字型。
只有选择数字型的字段，才能参与表达式的定义和计算。
4）小数点位数：用户可定义数字型字段的小数位，以控制数据精度（默认为整数）。
5）对齐方式：用户可定义填充到表格中的数据对齐方式，系统提供了三种：左对齐、中对齐、右对齐。
6）表达式：可定义各字段之间的关系，即建立表达式定义。
附录6-公式计算器支持函数和常量中列出了可以使用的运算符和函数。
注意只有数值型的字段才可以作为表达式的变量。
7）附图2-4中的四个按钮的作用：插入：可以直接增加一些字段，增加的字段内容在标题栏中并不显示出来，它的作用主要是作为定义表达式的辅助变量和作为数据交换的附加字段，可以满足更多的数据集成和管理的场合。
删除：可以删除一些不需要的附加字段。
上移：进行字段的上移，主要用来字段的排序，此顺序就是标题栏填充时字段的显示顺序。
通常通过此项调整将用户填充时比较关心和重要的数据项排在前面。
下移：进行字段的下移，作用同上。
操作完所有的参数后，点取“确定”，标题栏自动保存在系统指定的目录中。
【注】1．定义的标题栏数量没有限制，定义完之后您可以马上通过“图纸设置”功能选择新定义的标题栏，通过超级编辑V或“标题栏填充”功能观察输入界面。
如果不满意，可直接执行“自定义标题栏”功能（命令：PC_BTLDEF），选择标题栏图形，在弹出附图2-4的对话框后再进行调整。
2．标题栏自定义完毕，用户可以调用。
若PCCAD软件不只一套，则在一台微机上做好后，将标题栏文件（\PCCAD2002\TITLE\标题栏名称.DWG）复制到其它微机的\PCCAD2002\TITLE目录下。
3．用户自定义标题栏确实有困难，请提供标题栏样本图，天河公司负责此项工作。
三、自定义明细表㈠、命名规则PCCAD的明细表表头图形文件（.DWT）和明细表表体图形文件(.DWG)存放在\PCCAD2002\MXB目录下，明细表表头文件和表体文件的文件名称相同，扩展名不同。
附图2-5是明细表表头、附图2-6是明细表表体。
附图2-5附图2-6【说明】每行明细表宽度与明细表表头宽度一致，各区域分界线位置也必须一致。
如附图2-5、2-6所示。
㈡、自定义过程1．自定义明细表表头（以附图2-4为例说明其自定义过程）①新建文件（用New命令）或编辑旧明细表表头；②用绘图命令画出其外形，并用文字命令标出各项，同时将文字、线框改成所需图层（或颜色）。
③执行“自定义明细表表头”功能（命令：PC_MXBTDEF），完成定义过程。
执行： 1. 命令： PC_MXBTDEF2．菜单： PCCAD2002-系统维护-自定义明细表表头提示：请输入明细表头名(同种类型的明细表的表头和表体的名称要一致):输入：输入明细表表头的名称。
提示：请输入基点:输入：点取明细表表头的右下角点（用INT或END捕捉）。
提示：请选择实体:输入：将绘制的明细表表头内容全部选择。
结果：明细表表头自动保存在系统指定的目录中。
2．自定义明细表表体③对附图2-8进行属性定义。
属性的定义过程和需要注意的事项可参考标题栏的自定义。
其中需要注意的是，必须有“序号”项。
定义完属一致):输入：输入明细表表体的名称。
提示：请输入基点:输入：点取明细表表体的右下角点（用INT或END捕捉）。
提示：选择实体:输入：将绘制的明细表表体内容全部选择。
回车，出现附图2-9,下面操作同“标题栏定义”。
定义好所有的参数后，点取“确定”，结果明细表表体自动保存在系统指定的目录中。
【注】1．明细表表头和明细表表体名称必须一致。
2．“总重”项的“字段标识”必需设为TotalWeight，否则在明细表生成时系统将不自动更新标题栏的重量项的数值。
3．实际明细表自定义过程中，用户可在PCCAD系统提供的明细表文件的基础上进行修改，从而自定义本单位的明细表格式。
3．若PCCAD软件不只一套，则在一台微机上做好后将明细表文件（表头和表体）复制到其它微机的PCCAD2002\MXB目录下。
4．用户自定义明细表确实有困难，请提供明细表样本图，天河公司负责此项工作。
附图2-9四、自定义附加栏下面以附图2-10A（B）为例说明附加栏的自定义过程。
1．新建文件（用New命令）或开\PCCAD\FJL目录中的任一文件（编辑附加栏）；2．用绘图和文字中的相关命令设计出附图2-10A所示的图形。
其中在使用中不变的内容，如描图等均用“文字”命令标出，而需临时填充的部分，如各签字区域则用属性定义，具体方法见后。
3．进行属性定义。
详细过程见标题栏自定义。
结果如附图2-10B。
4．执行“自定义附加栏”功能（命令：PC_FJLDEF），完成定义过程。
执行： 1. 命令： PC_FJLDEF2．菜单： PCCAD2002-系统维护-自定义附加栏提示：输入附加栏名称:输入：输入附加栏的名称。
提示：输入基点:输入：点取附加栏的右下角点（用INT或END捕捉）。
提示：选择实体:输入：将绘制的附加栏内容全部选择。
出现类似附图2-4,操作也同标题栏定义。
定义好所有参数后，点取“确定”，则附加栏自动保存在系统指定的目录中。
【注】1．定义的附加栏数量没有限制。
2．附加栏自定义完毕，用户可以调用。
若PCCAD软件不只一套，则在一台微机上做好后，将附加栏文件（\PCCAD2002\FJL\附加栏名称.DWG）复制到其它微机的\PCCAD2002\FJL目录下。
3．用户自定义附加栏确实有困难，请提供附加栏样本图，天河公司负责此项工作。
五、自定义图样代号栏2．菜单： PCCAD2002-系统维护-自定义图样代号栏提示：输入图样代号栏名称:输入：输入图样代号栏的名称。
提示：输入基点:输入：点取图样代号栏的左上角点（用点过滤功能）。
提示：选择实体：输入：将绘制的图样代号内容全部选择。
下面操作同标题栏定义。
结果：图样代号栏自动保存在系统指定的目录中。
【注】1．定义的图样代号栏数量没有限制。
2．图样代号栏自定义完毕，用户可以调用。
若PCCAD软件不只一套，则在一台微机上做好后，将图样代号栏文件（\PCCAD2002\TYDH\图样代号栏称.DWG）复制到其它微机的\PCCAD2002\TYDH目录下。
3．用户自定义图样代号栏确实有困难，请提供图样代号栏样本图，天河公司2．用绘图和文字中的相关命令设计出附图2-12A所示的图形。
其中在使用中不变的内容，如表面粗糙度等均用“文字”命令标出，而需临时填充的部分，如热处理则用属性定义，具体方法见后。
3．进行属性定义。
详细过程见标题栏自定义。
结果如附图2-10B。
4．执行“自定义参数栏”功能（命令：PC_CSLDEF），完成定义过程。
·311·执行： 1. 命令： PC_CSLDEF2．菜单：PCCAD2002-系统维护-自定义参数栏提示：输入参数栏名称:输入：输入参数栏的名称。
提示：输入基点:输入：点取参数栏的右上角点（用INT或END捕捉）。
提示：选择实体:输入：将绘制的参数栏内容全部选择，其余操作同标题栏定义。
结果：参数栏自动保存在系统指定的目录中。
【注】1．定义的参数栏数量没有限制。
2．参数栏自定义完毕，用户可以调用。
若PCCAD软件不只一套，则在一台微机上做好后，将参数栏文件（\PCCAD2002\CSL\参数栏名称.DWG）复制到其它微机的\PCCAD2002\CSL目录下。
3．用户自定义参数栏确实有困难，请提供参数栏样本图，天河公司负责此项工作。
七、超级属性块定义1.超级属性块定义的过程与标题栏的定义基本上完全相同。
2.超级属性块的存储路径需要用户自己指定。
3.超级属性块是由用户进行调用（如INSERT）。
4.超级属性块的编辑通过超级编辑V进行。
执行： 1. 命令： TH_SBLOCKED2．菜单：PCCAD2002-系统维护-超级属性块定义·312·出现对话框提示：输入存储路径和名称:提示：输入基点：提示：选择实体:八、自定义图层PCCAD非常具有特色的是提供了国内首创的图层、线性、颜色的自定义功能。
与其定义相关，PCCAD中与图层有关的功能均能自动调整，以适应新的图层的要求。
如：使用各种绘图功能绘制的图形、参数化图库中的零件、用户建立的常用结构图、符号库中的符号等的图素实体的图层属性自动调整。
一些大的企业、设计院长时间地使用AutoCAD软件，已经形成了自己的一套体系，如：图层名称、线形、颜色定义等等。
