监控软件常用功能简单说明

网络视频监控软件使用说明网络视频监控软件使用说明1、引言网络视频监控软件是一种用于监测和管理视频监控设备的工具。

本文档旨在详细介绍网络视频监控软件的安装、配置和使用方法。

2、安装要求在安装网络视频监控软件之前，请确保您的计算机满足以下要求：- 操作系统：Windows 7/8/10- 处理器：最低2 GHz的双核处理器- 内存：最低4 GB- 存储空间：最低10 GB的可用硬盘空间- 图形处理器：支持DirectX 9：0或更高版本3、安装步骤按照以下步骤来安装网络视频监控软件：1、安装程序从官方网站（）。

2、双击安装程序并按照提示进行安装。

3、在安装过程中，您可以选择安装位置和其他组件。

根据您的需求进行设置。

4、完成安装后，启动软件并进行初次配置。

4、初次配置在首次启动软件时，您需要进行以下配置：1、设置管理员密码：为了确保系统安全，设置一个强密码。

2、添加监控设备：将网络摄像机或其他监控设备连接到计算机，并将其添加到软件中。

3、设置存储位置：指定视频文件的保存位置。

5、导航界面本软件提供直观的导航界面，以下是主要界面元素的介绍：- 主菜单：通过主菜单访问各种功能和设置选项。

- 摄像机列表：显示已添加的摄像机，并提供各种管理选项。

- 直播监控：实时查看摄像头的视频流。

- 视频回放：查看之前录制的视频。

- 报警日志：查看所有的报警事件。

- 系统设置：配置软件的各种选项和参数。

6、摄像机管理在摄像机列表中，您可以对添加的摄像机进行管理操作：- 添加摄像机：添加新的摄像机设备到软件中。

- 删除摄像机：将不再需要的摄像机从软件中移除。

- 修改设置：修改摄像机的参数和配置。

- 查看直播：实时查看选定摄像机的视频流。

- 视频回放：查看选定摄像机之前记录的视频。

7、直播监控直播监控界面提供实时的摄像机视频流。

您可以进行以下操作：- 单个摄像机：选择和查看单个摄像机的实时视频流。

- 分屏模式：将多个摄像机视频流同时显示在一个界面上。

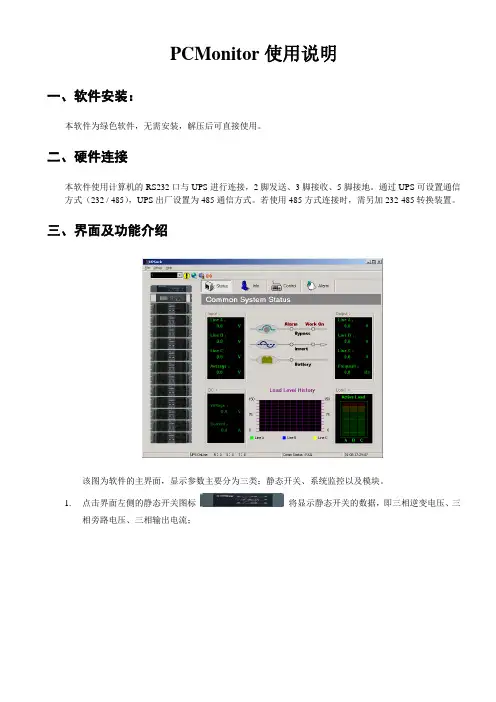

PCMonitor使用说明
一、软件安装：
本软件为绿色软件，无需安装，解压后可直接使用。

二、硬件连接
本软件使用计算机的RS232口与UPS进行连接，2脚发送、3脚接收、5脚接地。

通过UPS可设置通信方式（232 / 485），UPS出厂设置为485通信方式。

若使用485方式连接时，需另加232-485转换装置。

三、界面及功能介绍
该图为软件的主界面，显示参数主要分为三类：静态开关、系统监控以及模块。

1.点击界面左侧的静态开关图标将显示静态开关的数据，即三相逆变电压、三
相旁路电压、三相输出电流；
旁路参数显示
逆变参数显示
2.点击界面左侧的系统监控图标将显示系统状态、版本信息、告警信息、以及
系统控制四个选项；
版本信息
系统控制
告警信息
3.点击界面左侧的模块图标将显示对应模块的数据，模块对应的ID显示于数
据和状态界面中。

模块数据显示
模块告警显示
4.快捷图标栏
A：UPS系统ID
将您希望连接的UPS的系统ID添入该框，回车后软件将连接UPS系统。

B：告警设置，设置告警方式（弹出式告警框、声音告警、告警后执行命令）
C：连接设置，设置COMM口，以及查询时间间隔。

D：软件设置
E：消除警报，若您使用了SOUND告警，那么在发生告警后，点击此按扭可以消除告警音。

监控系统操作说明一、监控系统简介监控系统是一种智能化的安全管理系统，通过对设备、场所、人员等进行实时监测、报警和记录，帮助用户保障工作和生活的安全。

本文将详细介绍监控系统的操作步骤和常用功能。

二、监控系统的安装1.准备工作：在安装之前，确保已经购买了监控设备、相应的软件和硬件设备，并确保这些设备能够正常工作。

2.安装设备：根据监控设备的使用手册，正确安装设备，包括摄像机、报警器、录像机等设备。

3.连接设备：根据设备连接图，连接设备之间的线缆，确保信号传输畅通。

三、监控系统的操作步骤1.登陆系统：启动监控软件，并输入正确的用户名和密码，登陆监控系统。

2.添加设备：在系统登录后，点击“设备”或者相应的添加设备选项，按照系统提示，正确添加摄像机、录像机等监控设备。

3.预览画面：在设备添加成功后，点击“预览”或者相应的预览选项，即可实时查看监控画面。

4.录像和回放：在预览画面中，点击“录像”或者相应的录像选项，即可对监控画面进行录制。

在需要回放录像时，点击“回放”或者相应的回放选项，选择特定的时间段和设备，即可回放录像。

5.报警设置：在系统设置中，点击“报警”或者相应的报警设置选项，根据提示设置报警条件和报警参数。

四、监控系统常用功能1.实时监控：通过监控系统，用户可以实时查看和操作监控设备，了解被监控场所的实时情况，以便及时做出相应的处理。

2.报警功能：监控系统通过设定的报警条件和参数，可以在出现异常情况时，自动报警，保障工作和生活的安全。

3.录像回放：监控系统可以对监控画面进行录像，并且可以回放具体时间段的录像，方便用户查看历史记录。

4.远程查看：用户可以通过手机等移动设备，远程查看和操作监控设备，方便用户随时随地了解监控场所的情况。

5.报表统计：监控系统可以生成详细的报表和统计数据，方便用户对监控情况进行分析和评估。

五、注意事项1.在操作监控系统时，确保设备和线缆连接正常，避免因设备故障或线路故障导致监控失效。

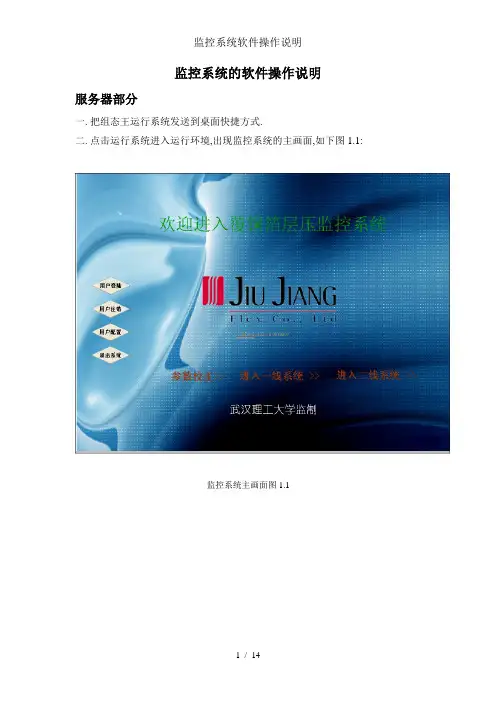

监控系统的软件操作说明服务器部分一.把组态王运行系统发送到桌面快捷方式.二.点击运行系统进入运行环境,出现监控系统的主画面,如下图1.1:监控系统主画面图1.1三.用户登陆1.选择用户登陆, 如下图1.2,如:系统管理员登陆(权限最高),用户登陆图1.22.系统管理员可以在用户配置里添加操作员,操作员优先级不需太高,不应高过900,如下图1.3:添加操作员图1.3四.参数校正在监控系统主画面里”进入参数校正”能够对系统参数标定, 如下图 1.4,当现场值大于计算机的显示值时,增大系统参数,例如:1#放卷张力的现场运行值大于计算机显示1#放卷张力的运行值,就需增加1#放卷张力的运行值系数,使1#放卷张力的现场值和计算机的显示值相等.参数系数标定图1.4五.进入一线系统,出现一线系统主画面.如下图1.5:一线主画面图1.51.在一线系统流程图中显示每个工序运行设备的当前值,设定值,标准值,上限值,下限值和设备运行值的曲线图,.,当前值为设备上仪表当前的运行值,当前值大于上限值或小于下限值时都会产生报警,设定值为设备上仪表所设定的值,标准值为这套工序的标准值,设定值的误差不应超过标准值的5%,例如进入涂覆工序,如下图1.6:一线涂覆图1.62.在一线系统主画面下方的表中显示报警信息.3.在”参数选择”选择参数编号4.在”参数设置”里修改参数,进入参数设置后出现参数设置画面,如下图1.7,在”输入修改品种编号”中输入所要修改配方的编号或点击”上一组”和”下一组”选择,所修改的参数为当前值,上限值和下限值,修改完成后点击”修改后确认并存储”,点击”品种参数列表”后能够在右侧查看到所有参数.一线参数图1.75.在一线系统主画面中的菜单中点击”一线实时数据报表”可查询实时数据报表,如下图1.8:一线实时数据报表图1.86.在一线系统主画面中的菜单中点击”历史数据查询报表”,出现历史报表画面,在历史报表画面的功能菜单中点击”历史数据查询”,跳出报表历史查询窗口,在时间属性中设定所需查询的时间段,间隔时间需大于60秒,在变量属性中设定所需查询的变量,点击”确定”显示出历史数据报表,如下图1.9和1.10:历史数据报表时间属性设定图1.9历史数据报表变量属性设定图1.107.在历史报表画面的功能菜单中的”历史数据报表页面设置”,”历史数据报表打印预览”,”历史数据报表打印”中可打印历史数据报表8.在一线系统主画面的功能菜单中选择”一线报警窗口”,在下方的表中显示报警信息,在一线报警窗口的”历史报警查询”中可查询历史报警,如下图1.11:一线历史报警窗口1.11六.在一线系统主画面的菜单中点击”返回主画面”,可以返回监控系统主画面,可进入二线系统进行操作,二线系统和一线系统操作相同.七.在服务器文件中的一线报表,二线报表,系统报警记录文件,推荐半年备份一次。
