脚手架及垂直运输施工方案.(20201230032633)

垂直运输和脚手架工程方案1、垂直运输垂直运输设施为在建筑施工中担负垂直运（输）送材料设备和人员上下的机械设备和设施，它是施工技术措施中不可缺的重要环节。

随着高层、超高层建筑工程以及超深地下工程的飞速发展，对垂直运输设施的要求也相应提高，垂直运输技术已忧为建筑施工中重要的技术领域之一。

1）垂直运输设施的设置要求（1）垂直运输设施的一般设置要求①覆盖面和供应面塔吊的覆盖面是指以塔吊的起重幅度为半径的圆形吊运覆盖面积；垂直运输设施的供应面是指借助于水平运输手段(手推车等)所能达到的供应范围。

其水平运输距离一般不宜超过80m。

建筑工程的全部的作业面应处于垂直运输设施的覆盖面和供应面的范围之内。

②供应能力塔吊的供应能力等于吊次乘以吊量(每次吊运材料的体积、重量或件数)；其他垂直运输设施的供应能力等于运次乘以运量，运次应取垂直运输设施和与其配合的水平运输机具中的低值。

另外，还需乘以一个数值为0.5～0.75的折减系数，以考虑由于难以避免的因素对供应能力的影响(如机械设备故障和人为的耽搁等)。

垂直运输设备的供应能力应能满足高峰工作量的需要。

③提升高度设备的提升高度能力应比实际需要的升运高度高出不少于3m。

以确保安全。

④水平运输手段在考虑垂直运输设施时，必须同时考虑与其配合的水平运输手段。

当使用塔式起重机作垂直和水平运输时，要解决好料笼和料斗等材料容器的问题。

由于外脚手架(包括桥式脚手架和吊篮)承受集中荷载的能力有限，因此一般不使用塔吊直接向外脚手架供料；当必须用其供料时，则需视具体条件分别采取以下措施：在脚手架外增设受料台，受料台则悬挂在结构上(准备2～3层用量，用塔吊安装)；使用组联小容器，整体起吊，分别卸至各作业地点；在脚手架上设置小受料斗(需加设适当的拉撑)，将砂浆分别卸注于小料斗中。

当使用其他垂直运输设施时，一般使用手推车(单轮车、双轮车和各种专用手推车)作水平运输。

其运载量取决于可同时装入几部车子以及单位时间内的提升次数。

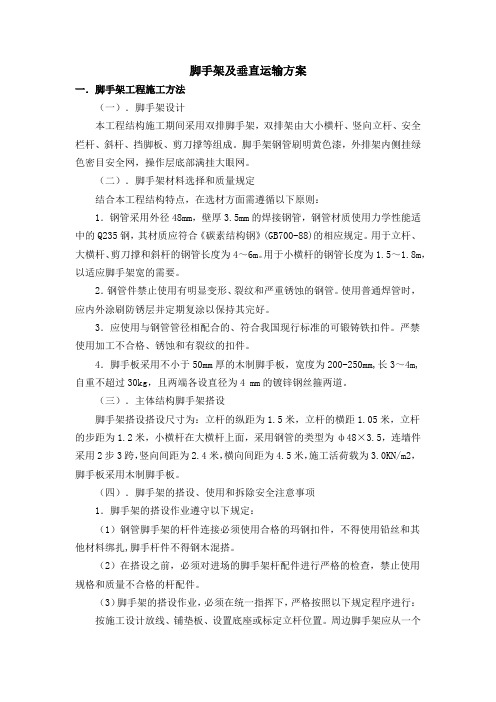

脚手架及垂直运输方案一．脚手架工程施工方法（一）．脚手架设计本工程结构施工期间采用双排脚手架，双排架由大小横杆、竖向立杆、安全栏杆、斜杆、挡脚板、剪刀撑等组成。

脚手架钢管刷明黄色漆，外排架内侧挂绿色密目安全网，操作层底部满挂大眼网。

（二）．脚手架材料选择和质量规定结合本工程结构特点，在选材方面需遵循以下原则：1．钢管采用外径48mm，壁厚3.5mm的焊接钢管，钢管材质使用力学性能适中的Q235钢，其材质应符合《碳素结构钢》(GB700-88)的相应规定。

用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4～6m。

用于小横杆的钢管长度为1.5～1.8m，以适应脚手架宽的需要。

2．钢管件禁止使用有明显变形、裂纹和严重锈蚀的钢管。

使用普通焊管时，应内外涂刷防锈层并定期复涂以保持其完好。

3．应使用与钢管管径相配合的、符合我国现行标准的可锻铸铁扣件。

严禁使用加工不合格、锈蚀和有裂纹的扣件。

4．脚手板采用不小于50mm厚的木制脚手板，宽度为200-250mm,长3～4m,自重不超过30kg，且两端各设直径为4 mm的镀锌钢丝箍两道。

（三）．主体结构脚手架搭设脚手架搭设搭设尺寸为：立杆的纵距为1.5米，立杆的横距1.05米，立杆的步距为1.2米，小横杆在大横杆上面，采用钢管的类型为ф48×3.5，连墙件采用2步3跨，竖向间距为2.4米，横向间距为4.5米，施工活荷载为3.0KN/m2，脚手板采用木制脚手板。

（四）．脚手架的搭设、使用和拆除安全注意事项1．脚手架的搭设作业遵守以下规定：（1）钢管脚手架的杆件连接必须使用合格的玛钢扣件，不得使用铅丝和其他材料绑扎,脚手杆件不得钢木混搭。

（2）在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。

（3）脚手架的搭设作业，必须在统一指挥下，严格按照以下规定程序进行：按施工设计放线、铺垫板、设置底座或标定立杆位置。

周边脚手架应从一个角部开始并向两边延伸交圈搭设；“一”字形脚手架应从一端开始并向另一端延伸搭设。

脚手架及垂直运输塔吊施工方案脚手架及垂直运输的选择施工概况各层层高：地下三层为4.8m，地下二层为3.9m，地下一层为5.65m，首层6m，2~4层层高5.4m，其余层高4.2m。

本工程属超高层建筑，工期及其紧张，如何选择安全、经济、适用的脚手架将是本工程脚手架施工的一个重难点。

脚手架的选择地下外墙施工脚手架的选择本工程基坑下口边坡线设计距外墙的距离不小于800mm，在地下室外墙结构施工时可搭设双排钢管脚手架，防水施工时也可利用此架。

裙房脚手架的选择裙房屋面最高点为26.40m，由于裙房结构高度不是很高、屋面最高点未超过30m，因此裙房脚手架选用搭拆灵活的钢管脚手架，外架采用双排钢管脚手架，室内搭设满堂钢管脚手架满足结构、装修施工要求。

部分架体无法直接落在地下室顶板上的，可在该处搭设悬挑脚手架，基坑回填时将其外架拆除，回填完后重新搭设落地双排钢管脚手架用于装修外架。

主楼脚手架的选择本工程主楼为超高层结构，由周边框架及核心筒组成。

混凝土结构高度约135.6m，屋面高度142.5m，根据本工程特点，从经济、施工及现场文明施工等因素考虑，主楼脚手架采用机械化施工程度高的爬架。

爬架具有一次装拆、多次使用，节省劳动力，不占用塔吊时间，安全可靠，容易满足文明施工的要求等优点。

本工程爬架及配合使用钢管脚手架的部位如下：主楼采用爬架，爬架从5层开始爬升，5层以下搭设双排钢管脚手架。

垂直运输的选择根据本工程的特点，选择的垂直运输机械包括：3台塔吊、2台双笼外用电梯、5台物料提升机、6个卸料平台及4台混凝土地泵。

本工程塔吊选择主要考虑混凝土结构的施工需要，主主楼选择一台H3/36B 塔吊，能够满足主楼的全部结构内容，裙楼选用1台FO/23B型、1台TC6020型塔吊。

地下结构施工阶段，钢筋、模板本成品材料均由2#塔（FO/23B）3#塔（TC6020）倒运至施工现场。

低层裙楼建筑完成后，2#、3#塔吊拆除，1#负责主楼的全部材料垂直运输。

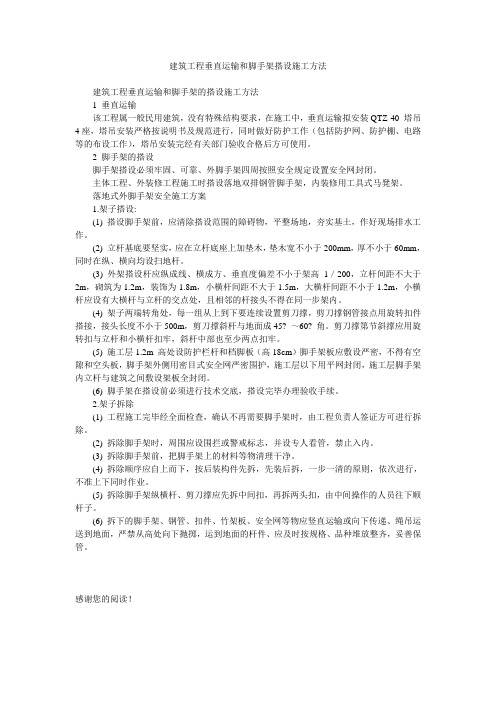

建筑工程垂直运输和脚手架搭设施工方法建筑工程垂直运输和脚手架的搭设施工方法1 垂直运输该工程属一般民用建筑，没有特殊结构要求，在施工中，垂直运输拟安装QTZ-40 塔吊4座，塔吊安装严格按说明书及规范进行，同时做好防护工作（包括防护网、防护棚、电路等的布设工作），塔吊安装完经有关部门验收合格后方可使用。

2 脚手架的搭设脚手架搭设必须牢固、可靠、外脚手架四周按照安全规定设置安全网封闭。

主体工程、外装修工程施工时搭设落地双排钢管脚手架，内装修用工具式马凳架。

落地式外脚手架安全施工方案1.架子搭设:(1) 搭设脚手架前，应清除搭设范围的障碍物，平整场地，夯实基土，作好现场排水工作。

(2) 立杆基底要坚实，应在立杆底座上加垫木，垫木宽不小于200mm，厚不小于60mm，同时在纵、横向均设扫地杆。

(3) 外架搭设杆应纵成线、横成方、垂直度偏差不小于架高1／200，立杆间距不大于2m，砌筑为1.2m，装饰为1.8m，小横杆间距不大于1.5m，大横杆间距不小于1.2m，小横杆应设有大横杆与立杆的交点处，且相邻的杆接头不得在同一步架内。

(4) 架子两端转角处，每一组从上到下要连续设置剪刀撑，剪刀撑钢管接点用旋转扣件搭接，接头长度不小于500m，剪刀撑斜杆与地面成45? ～60? 角。

剪刀撑第节斜撑应用旋转扣与立杆和小横杆扣牢，斜杆中部也至少两点扣牢。

(5) 施工层1.2m 高处设防护栏杆和档脚板（高18cm）脚手架板应敷设严密，不得有空隙和空头板，脚手架外侧用密目式安全网严密围护，施工层以下用平网封闭，施工层脚手架内立杆与建筑之间敷设架板全封闭。

(6) 脚手架在搭设前必须进行技术交底，搭设完毕办理验收手续。

2.架子拆除(1) 工程施工完毕经全面检查，确认不再需要脚手架时，由工程负责人签证方可进行拆除。

(2) 拆除脚手架时，周围应设围拦或警戒标志，并设专人看管，禁止入内。

(3) 拆除脚手架前，把脚手架上的材料等物清理干净。

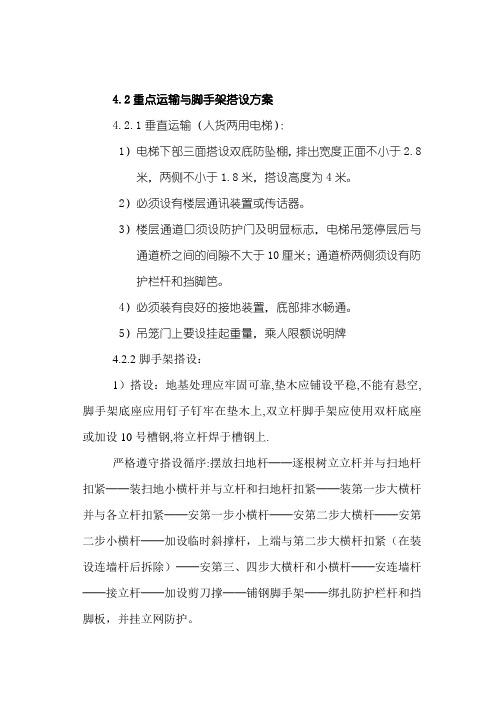

4.2重点运输与脚手架搭设方案4.2.1垂直运输（人货两用电梯）：1）电梯下部三面搭设双底防坠棚，排出宽度正面不小于2.8米，两侧不小于1.8米，搭设高度为4米。

2）必须设有楼层通讯装置或传话器。

3）楼层通道口须设防护门及明显标志，电梯吊笼停层后与通道桥之间的间隙不大于10厘米；通道桥两侧须设有防护栏杆和挡脚笆。

4）必须装有良好的接地装置，底部排水畅通。

5）吊笼门上要设挂起重量，乘人限额说明牌4.2.2脚手架搭设：1）搭设：地基处理应牢固可靠,垫木应铺设平稳,不能有悬空,脚手架底座应用钉子钉牢在垫木上,双立杆脚手架应使用双杆底座或加设10号槽钢,将立杆焊于槽钢上.严格遵守搭设循序:摆放扫地杆──逐根树立立杆并与扫地杆扣紧──装扫地小横杆并与立杆和扫地杆扣紧──装第一步大横杆并与各立杆扣紧──安第一步小横杆──安第二步大横杆──安第二步小横杆──加设临时斜撑杆，上端与第二步大横杆扣紧（在装设连墙杆后拆除）──安第三、四步大横杆和小横杆──安连墙杆──接立杆──加设剪刀撑──铺钢脚手架──绑扎防护栏杆和挡脚板，并挂立网防护。

搭设时要及时与结构拉结，或采用临时支顶，以便确保搭设过程中的安全，并随搭随校正杆件的垂直度和水平偏差，同时适度拧紧扣件，螺栓的根部要放正，当用力矩搬手检查，应在40~50N·m 之间，最大不能超过80N·m，连接大横杆的对接扣件，开口应朝架子内侧，螺栓要向上，以防雨水进入。

双排架的小横杆靠墙一端要离开墙面50~100mm，各杆件相交伸出的端头，均要大于100mm，以防杆件滑脱。

剪刀撑的搭设要将一根斜杆扣在立杆上，另一根扣在小横杆的伸出部分上；斜杆两端扣件与立杆节点的距离不大于200mm。

最下面的斜杆与立杆的连接点离地面不大于500mm2）拆除：1、架子拆除时应划分作业区，周围设围栏或竖立警戒标志，地面设有专人指挥，严禁非作业人员入内。

2、拆除的高处作业人员，必须戴安全帽，系安全带，扎裹腿，穿软底鞋。

垂直运输与脚手架的选择与施工方案第一节、垂直运输工程一、塔吊1、塔吊选择本工程施工中共配置4台塔吊，塔吊基本情况见下表。

二、塔吊搭设方案1、根据施工现场实际情况看，各栋号塔吊的安装位置如上表所示，具体安装方法详见《塔吊安拆专项施工方案》三、塔机安拆作业重、特大安全事故应急预案1、组织机构：项目部成立应急领导小组2、领导小组成员及职责：指挥：负责事故抢险的组织工作，资源配备、提供，及人力资源的培训。

组长：负责按照应急预案执行、对事故进行评估。

副组长：负责与公司联络，启动公司应急预案等程序，抢险中的后勤保障和伤员救治。

负责抢险现场的安全警戒，现场保护和抢险过程的安全监护。

3、交通运输及设备：现有行政机构用车、运输车及吊车，各种规格千斤绳、卸口、绳卡、千斤顶、氧割、电焊设备、手套、防滑鞋、安全帽、安全带等。

4、危险分析：塔机专业的重、特大事故类型为塔机吊物坠落、折臂、倒塔：5、吊物坠落因制动器失灵、钢丝绳或吊钩断裂、吊物捆绑不当散落等原因发生吊物坠落，导致高空物体坠落打击伤人。

6、折臂起重臂因销轴脱落、结构局部断裂、失稳发生臂架折弯、吊物抛出，臂架和吊物坠落打击伤人，或臂架打击相邻物体造成伤人倒塔塔机在安拆的顶升过程中发生塔机上部倒塔或使用过程中连接螺栓断裂、或结构断裂、焊缝开裂、塔身失稳等造成倒塔、击伤人员、撞毁相邻建(构)筑物。

四、应急抢险工作程序：1、事故现场第一时间的处置(1)塔机在事故现场突发事故后，现场负责人(土建施工项目负责人)对事故首先进行评估。

(2)撤离事故现场人员，判断有无后续伤人的可能性。

(3)有无人员伤亡及初步的人员受伤类型判断，立即拨打120急救电话，抢险救受伤人员。

与相关单位电话联系，通报事故情况。

2、启动应急抢险工作程序：(1)公司应急领导小组应立即通报小组所有成员。

(2)召集领导小组成员(3)调派交通车(4)小组成员赶往事故现场(5)现场勘查(6)评估事故现场的后续危险性，确定危险区域，安置警戒。

第1篇一、工程概况本项目位于XX市XX区，总建筑面积为XX万平方米，包括住宅、商业、办公等多元化业态。

本项目垂直运输系统包括电梯、楼梯、电梯井道、电梯机房等组成部分。

为确保工程质量和施工进度，特制定本施工方案。

二、施工目标1. 确保垂直运输系统施工质量符合国家及地方相关标准和规范。

2. 确保施工安全，杜绝重大安全事故的发生。

3. 确保施工进度，按计划完成各阶段的施工任务。

4. 确保施工文明，减少对周边环境的影响。

三、施工准备1. 组织准备- 成立项目组织机构，明确各岗位人员职责。

- 组织施工人员进行技术交底和安全教育。

2. 材料准备- 根据施工图纸和施工方案，提前准备所需材料，如电梯、楼梯、电梯井道等。

- 对材料进行检验，确保其质量符合要求。

3. 设备准备- 准备施工所需的机械设备，如塔吊、施工电梯、升降机等。

- 对机械设备进行检查和维护，确保其正常运行。

4. 技术准备- 研究施工图纸，明确施工工艺和施工流程。

- 制定详细的施工方案，包括施工步骤、质量标准和安全措施。

四、施工工艺1. 电梯井道施工- 井道定位：根据设计图纸，确定井道位置，进行放线和标记。

- 井道开凿：采用爆破或机械开挖方式，开凿井道。

- 井道支护：对井道进行临时支护，确保施工安全。

- 井道验收：完成井道施工后，进行验收，确保井道尺寸、位置等符合设计要求。

2. 电梯机房施工- 机房定位：根据设计图纸，确定机房位置，进行放线和标记。

- 机房开凿：采用爆破或机械开挖方式，开凿机房。

- 机房支护：对机房进行临时支护，确保施工安全。

- 机房验收：完成机房施工后，进行验收，确保机房尺寸、位置等符合设计要求。

3. 电梯安装- 电梯设备进场：按照规定程序，将电梯设备运至施工现场。

- 电梯设备验收：对电梯设备进行检查，确保其符合要求。

- 电梯安装：按照施工图纸和施工规范，进行电梯安装。

- 电梯调试：完成电梯安装后，进行调试，确保电梯运行正常。

4. 楼梯施工- 楼梯定位：根据设计图纸，确定楼梯位置，进行放线和标记。

脚手架及垂直运输
1、本工程外脚手架均采用搭设双排Ф48钢管扣件式脚手架，并随楼层的升高向上升搭，计划按建筑物外围全部需用量配置。

外脚手架外侧安装密目安全网，进行全方位的安全防护。

现场施工时应结合施工图纸进行专项设计和编制施工方案。

在主体结构施工时，内脚手架采用搭设满堂脚手架支模板，并随楼层的升高向上翻搭，按配置二层脚手架需用量。

室内墙面、天棚抹灰使用钢筋马凳上铺脚手架板施工。

2、根据本工程的具体情况，计划在地下基础施工完毕后，主体结构工程开始施工前，施工现场安装一台TQC-40型塔式起重机，安装三台快速提升机，解决本工程的所有主体结构施工阶段的全部钢筋、模板及其它材料、设施料的水平与垂直运输问题（具体位置详见附后附图：施工现场平面布置图）。

本工程为某高层住宅楼建设项目，总建筑面积为18000平方米，地上18层，地下1层。

工程地处市区，周边环境复杂，施工场地有限。

为保证工程顺利进行，确保施工安全，特制定本脚手架垂直运输工程施工方案。

二、施工方案1. 脚手架搭设（1）搭设材料：采用扣件式钢管脚手架，搭设高度不超过50米。

（2）搭设方法：采用分段搭设，每段高度不超过2.5米，分段间距根据现场实际情况确定。

（3）搭设顺序：先搭设基础，再搭设立杆、横杆、斜撑，最后安装防护栏杆和挡脚板。

（4）搭设要求：脚手架搭设必须符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）的要求，确保脚手架的稳定性、可靠性和安全性。

2. 垂直运输（1）运输方式：采用垂直运输设备，如施工电梯、塔吊等。

（2）运输设备选择：根据工程实际情况，选择合适的垂直运输设备。

施工电梯适用于中小型工程，塔吊适用于大型、重型构件的运输。

（3）运输线路规划：根据施工现场布局，合理规划运输线路，确保运输路线畅通，减少运输过程中的交叉作业。

（4）运输作业要求：1）运输过程中，严禁超载、超速行驶。

2）运输设备操作人员必须具备相应的操作资格，严格遵守操作规程。

3）运输过程中，注意现场交通指挥，确保运输安全。

4）运输设备在施工现场的停放位置应选择安全、稳固的地方。

3. 安全措施（1）脚手架搭设期间，现场必须设置安全警戒线，禁止非作业人员进入。

（2）脚手架搭设过程中，必须配备安全员进行现场监督，确保施工安全。

（3）运输设备操作人员必须穿戴好个人防护用品，如安全帽、安全带等。

（4）施工现场设置消防设施，定期检查消防器材的有效性。

（5）定期对施工现场进行安全检查，及时发现并消除安全隐患。

三、施工进度安排1. 脚手架搭设：5天。

2. 垂直运输设备安装：3天。

3. 垂直运输设备调试：2天。

4. 垂直运输设备试运行：1天。

5. 垂直运输设备正式运行：5天。

四、总结本脚手架垂直运输工程施工方案充分考虑了施工现场实际情况，确保了施工安全和进度。

脚手架施工方案的垂直运输和货物搬运技术在建筑施工过程中，脚手架的使用是不可或缺的。

它为施工人员提供了一个安全的工作平台，为工程的顺利进行起到了关键性的作用。

而在脚手架的组装和拆卸过程中，垂直运输和货物搬运技术起着重要的角色。

本文将探讨脚手架施工方案中的垂直运输和货物搬运技术，并就其中的几个关键点进行阐述和分析。

一、垂直运输技术的选择与优化1. 单栏升降机单栏升降机是一种常见的垂直运输工具，它可以将人员和材料迅速地从地面运送到施工现场。

然而，单栏升降机的承载能力有限，只适合运输轻型货物和少数人员。

2. 双栏升降机双栏升降机在承载能力上比单栏升降机更高，能够同时运输更多的人员和材料。

它有两个独立的升降系统，可以分别运输人员和货物，提高工作效率。

3. 斜坡升降机斜坡升降机在施工现场的高差较小且地理条件允许的情况下，是一种经济有效的垂直运输方案。

它通过斜坡将货物和人员从地面运送到施工高度，减少了设备成本，并提高了运输效率。

4. 施工升降机施工升降机是一种专门用于脚手架施工的垂直运输工具。

它能够承载大量的人员和货物，并提供一个相对稳定和安全的工作环境。

施工升降机在设计和使用过程中需要严格遵守相关规定和标准，以确保施工安全。

二、货物搬运技术的选择与实践1. 手工搬运手工搬运是最基础的货物搬运技术，适用于轻型货物和短距离搬运。

但是，手工搬运具有劳动强度大、效率低下等缺点，不适用于大规模施工。

2. 机械搬运机械搬运包括起重机、吊车等工程机械的使用。

它们能够快速高效地搬运重型货物，提高施工效率。

然而，机械搬运需要专业的操作人员和合理的操作方案，以确保搬运过程的安全和稳定。

3. 输送带搬运输送带搬运是一种自动化的货物搬运技术，适用于连续的大批量货物搬运。

通过输送带系统，货物可以快速地从起始点输送到目的地，提高施工效率。

但输送带系统的设计和布置需要考虑到工程现场的实际情况，以确保货物的顺利运输。

三、技术选型与施工方案的优化在选择垂直运输和货物搬运技术时，还需要考虑到施工现场的实际条件和要求。
