面向对象需求分析——用例图和活动图面向对象软件开发的方法有：a，面向对象分析（OOA）b,面向对象设计(OOD）c,面向对象实现（00I）d，面向对象测试（OOT）,e，面向对象维护（OOM）这几个主要大步骤。

下边我们就从面向对象的角度来学习UML的相关图。

这里介绍面向对象分析阶段的用例图和活动图。

面向对象分析阶段，我们要明确系统的职责，范围和边界；确定软件的功能和性能；构建需求模型（用例模型）。

首先在这里说一下，为什么将这两个图放在一起，主要原因就是活动图的一个目的是更细致的描述用例图，和文档的配合使用，使用例图更加清楚明了。

先介绍一下：用例图1，概念：用例是系统的一个功能单元，是对用户需求的描述。

2，组成：参与者，用例及其之间的关系（包括关联关系，泛化关系，包含关系，扩展关系）：3，用例建模的步骤：a,确定系统的范围和边界；b,确定系统的用例和参与者；c,描述用例；d，对用例分类，并确定用例之间的关系；e,建立用例图，并定义用例图的层次结构；f,评审用例模型。

下边我们看个例子：这是一个教务管理系统的总用例图和一个子一级用例图，当然还可以再分：在上述6个步骤中，我简单总结一下：a,系统边界，就是一个系统内部所有元素与系统外部事物的分界线。

b,用例和参与者，需要我们根基实际情况去抽象。

c,描述用例，这个我重点写一下（举例，选课注册）：用例编号：0101用例名称：选课注册执行者：学生功能：实现学生选课注册的过程类型：主要用例，基本用例级别：一级过程描述：1，学生输入系统账号和密码，系统进行验证；2，查询课程信息3，查询个人选课信息4，若可以选课，则进行选课注册，并将选课信息写入数据库中5，返回选课注册是否成功异常事件流处理：1，学生的账号和密码错误，允许重新输入（3次）2，学生未按时交纳学费，不可选课3，学生人数已达到上限，不可选课。

（当然在这里在把下边的活动图，添加进来即可）d,用例分类和确定之间的关系，有端点用例，基本用例，主要用例，辅助用例等，关系弄准确就可以。

实验报告学班学姓级号名2016年1月11日批阅教师课程名称学号2014144141时间软件工程姓名秦川实验成绩实验日期实验名称实验4面向对象的分析与设计——用例图实验目的：1、熟悉UML用例图的功能和元素2、学会识别参与者和用例3、掌握用例图的绘制方法4、学会编写用例描述实验内容：任务一任务二分析图书管理系统的登录模块，且绘制用例图分析网上书店的业务需求，且绘制用例图实验原理：用例图主要在系统需求分析阶段和系统设计阶段使用。

在系统需求分析阶段，用例图用来获取系统的需求，理解系统应当如何工作；在系统设计阶段，用例图用来规定系统要实现的行为。

UML用例图的图标实验过程与结果：任务一：分析图书管理系统的登录模块，且绘制用例图1、分析用户登录模块的功能需求提供输入“用户名“和“密码“的文本框，验证用户身份的合法性。

2、识别参与者在用户登录模块中，根据工作内容和操作权限的不同，可细分为4类参与者：图书借阅员、图书管理员、系统管理员、图书借阅者。

图书借阅员必须先进行登录，然后才可以执行借出或归还图书的操作；图书管理员必须先进行登录，然后才可以执行编制书目、图书入库等操作；系统管理员必须先进行登录，然后才可以进行系统的维护操作；图书借阅者也必须先进行登录，然后才能查询图书借阅情况或查询图书馆藏书信息。

3、识别用例用户登录模块的主要功能是：输入“用户名“和“密码“，验证用户身份的合法性，故主要用例有两个：输入用户名和密码、验证用户身份。

4、绘制用例图操作步骤：1)运行MicrosoftOfficeVisio3)鼠标点击选择“UML用例”，展开UML用例图的图标4)用鼠标选拉图标进行绘图5、描述用例用例名称用例编号简要说明参与者当前状态使用频率前置条件后置条件基本操作流备选操作流验证用户所输入的“用户名“和“密码“是否有效图书管理员、系统管理员、图书借阅员、图书借阅者等待审查较高已输入有效的“用户名“和“密码“登录进入系统到“用户信息“数据表中检索是否存在相应的“用户名“和“密码“如果“用户名“和“密码“有误，显示提示信息。

面向对象中包括哪些UML图及每件图的作用UML面向对象分析及其包括的图、建模步骤一、叙述基于UML的面向对象分析设计过程１）识别系统的用例和角首先对项目进行需求调研，依据项目的业务流程图和数据流程图以及项目中涉及的各级操作人员，通过分析，识别出系统中的所有用例和角色；接着分析系统中各角色和用例间的联系，再使用UML建模工具画出系统的用例图，同时，勾画系统的概念层模型，借助UML建模工具描述概念层类图和活动图。

２）进行系统分析，并抽象出类系统分析的任务是找出系统中所有需求并加以描述，同时建立特定领域模型。

建立域模型有助于开发人员考察用例，从中抽取出类，并描述类之间的关系。

３）设计系统和系统中的类及其行为设计阶段由结构设计和详细设计组成。

①结构设计是高层设计，其任务是定义包（子系统），包括包间的依赖关系和主要通信机制。

包有利于描述系统的逻辑组成部分以及各部分之间的依赖关系。

②详细设计就是要细化包的内容，清晰描述所有的类，同时使用UML的动态模型描述在特定环境下这些类的实例的行为。

二、面向对象中包括哪些UML图及每件图的作用UML图包括九种：用例图、类图、对象图、状态图、时序图、协作图、活动图、组件图、配置图。

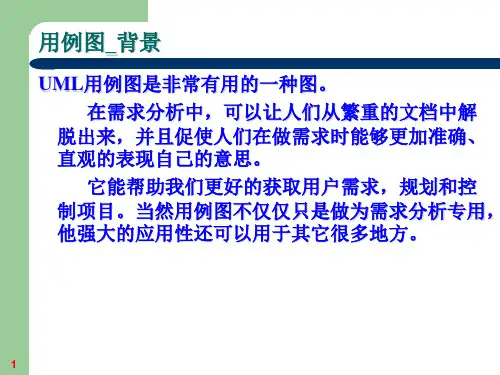

１）用例图（UseCaseDiagram）它是UML中最简单也是最复杂的一种UML图。

说它简单是因为它采用了面向对象的思想，又是基于用户视角的，绘制非常容易，简单的图形表示让人一看就懂。

说它复杂是因为用例图往往不容易控制，要么过于复杂，要么过于简单。

用例图表示了角色和用例以及它们之间的关系。

２）类图（ClassDiagram）是最常用的一种图，类图可以帮助我们更直观的了解一个系统的体系结构。

通过关系和类表示的类图，可以图形化的方式描述一个系统的设计部分。

３）对象图UML面向对象中对象图是类图的实例，几乎使用与类图完全相同的标识。

它们的不同点在于对象图显示类的多个对象实例，而不是实例的类。

一个对象图是类图的一个实例。

UML面向对象分析、建模与设计课程教学大纲01课程说明课程代码：课程名称：UML面向对象分析、建模与设计/UML object-oriented analysis, modeling and design开课学期：4学分/学时：3/32+16课程类型：必修02课程的性质、目的与任务《UML面向对象分析、建模与设计》是软件工程专业中一门综合性很强的基础课程，主要内容包括软件工程与面向对象方法、UML的定义和背景、UML基础（UML构造块、UML通用机制、UML“4+1”架构、UML建模工具）、UML系统动态建模（用例图、活动图、状态机图、顺序图、通信图）、类图、对象图、包图、组件图、部署图、统一软件开发过程、UML具体实例等。

本课程的目的与任务是使学生通过本课程的学习，从UML的基本概念入手，由浅入深地认识和学习软件工程核心要素，以体系化、工程化的方法思考软件工程过程。

本课程除要求学生掌握UML的图示语法和语义，重点要求学生掌握设计软件的逻辑能力以及对软件内部各种组织结构的表达能力，掌握对事物的抽象能力和建模的基本思想，为更深入地学习和今后的实践打下良好的基础。

03教学内容及教学基本要求1.软件工程与面向对象方法（2学时）了解软件工程的概念和历史，了解软件工程的目标和原则；了解面向对象方法的概念和历史，了解面向对象方法的优点。

2.统一建模语言UML（2学时）了解UML的定义和历史背景；了解UML的目标和应用范围。

3.初识UML（2学时）掌握UML构造块，分别是事物、关系、图；掌握UML的通用机制；了解“4+1”架构；了解常用的UML建模工具。

4.用例图（2学时）了解用例的概念、设计方法和注意事项理解用例图的组成元素，分别为参与者、用例、用例图中的关系；理解并掌握用例图中的关系，分别为参与者间的泛化关系、参与者与用例的关联关系、用例间的泛化关系、用例间的依赖关系；理解用例描述的概念；掌握用例说明文档的书写；掌握用例图建模，分别为对系统的语境建模和对系统的需求建模；了解用例图的使用环境。

药品管理系统1。

简要这次是C＃考试答辩程序改写有不足望老师见谅：经过市场调研，初步了解到药品销售管理系统在现实生活中的应用，现行的医药管理系统在现实中的应用主要是药品的收费管理和药品销售的账目管理,药品的库房管理（药品的进库，药品的出库）其中，最常用的是，销售管理和库房管理。

此系统操作性相对简单，只要对电脑有一定操作基础的人员都可以使用，系统对用户的提示性较好，可以提醒和引导用户对系统的操作。

本课题通过对现行医药管理信息系统的组织结构，业务流程,数据库等进行研究,分析系统的实际运行情况，并提出新的逻辑设计方案，以此来完善改进现有的系统，这对于医药企业提高经营管理具有一定的积极意义.2.简要说明本用例是一个医药超市管理系统，只有管理员和销售员有管理权限，其中管理员和销售员可以对自己的密码进行修改。

用用自己的管理账号对医药进行管理，进货销售等等.3需求3。

1医药销售管理系统需求分析以往到药店购买药品的时候，销售人员都要手写单据和人工结账，而且每天都要统计当日的销售额，月末要统计一个月的销售额,所以要管理大量的单据，而且在统计的时候需要大量的时间，并且是人工操作，比较容易出错。

医药管理系统的出现，使得这一切变得简单起来。

以往需要算一个小时的账目现在只需点一下鼠标就可以得到，而且得到的结果还是精确的，不用担心有错误，用电脑代替人脑计算,为使用者节省了大量时间。

另外消费者也得到了便利，因为键盘录入取代了手写的单据增加了效率,在我们购买药品的时候也就方便了起来.信息管理系统的出现,改变了企业的管理模式，药品销售管理系统则改变了医药行业的管理模式。

在当今医药行业，一套好的销售管理系统成为众多企业的得力助手。

3。

2 医药销售管理系统数据库医药销售管理系统是基于网络应用,根据医药销售系统的长期开发研究经验和各医药公司现实中存在的实际业务情况,完全采取面向对象的系统开发方法,进行严格设计而成的专业医药销售管理软件。
