320使用说明书

320使用说明书

危险报警灯要打开危险报警灯时，按下此开关，所有转向信号灯都闪烁。

若要将其关闭，则再按一下此开关。

车辆不得不停在可能会引起交通事故的地点时，须打开危险报警灯来警告其他驾驶员注意。

尽可能将车停在远离主干道的安全地带。

为了防止蓄电池放电，在发动机没有运转时，不要长时间开灯。

注 意高位制动灯（选装）踩下制动踏板时，该灯与后制动灯同时点亮，警告车辆处于制动状态，防止意外事故发生。

前雾灯要打开前雾灯时，转动左组合开关手柄上的旋钮，旋至小灯或大灯位置，按下前雾灯开关，前雾灯将点亮。

后雾灯转动左组合开关手柄上的旋钮，旋至小灯或大灯位置，且按下后雾灯开关，后雾灯将点亮。

组合仪表上的后雾灯指示灯将指示后雾灯处于打开的状态。

在打开前雾灯时，前顶灯需要点亮前顶灯时，可将开关如图示滑移。

前顶灯开关具有以下位置：“ON”—前顶灯处于常开状态“OFF”—前顶灯处于关闭状态“o”—任一车门打开时，前顶灯点亮。

所有车门都关闭后前顶灯熄灭。

使用前挡风玻璃刮水器时，按图示将操纵杆拨至所需要的设定位置。

钥匙必须在“Ⅱ”的位置前挡风玻璃刮水器和洗涤液仅对挡风玻璃作一次刮扫时，把操纵杆向上抬并释放。

要喷射洗涤液，将操纵杆向上推在喷射了洗涤液之后，应立即释放操纵杆，刮水器还将工作数次。

在寒冷结冰的天气，使用清洁器之前，可先按除霜对挡风玻璃进行加温。

这样可以防止清洁液冻结在挡风玻璃上而影响视线。

挡风玻璃在干燥的状态时，不得使用刮水器，否则会刮伤玻璃。

注 意使用后挡风玻璃刮水器时，按图示将操纵杆拨至所需要的设定位置。

钥匙必须在“Ⅱ”的位置后挡风玻璃刮水器和洗涤液（选装）要喷射洗涤液，将操纵杆向下推在喷射了洗涤液之后，应立即释放操纵杆，刮水器还将工作一次。

后除霜按钮要将后风窗进行除雾或除霜时，按此按钮。

点火开关必须在“Ⅱ”的位置。

后风窗内侧的电热丝将迅速使后风窗表面清晰。

指示灯将发亮，指示除霜在工作中。

再按一次开关，除霜关闭。

后除霜具有延迟功能，除霜器操作约15分钟之后，这个系统将自动关闭。

Rider 320 使用手册说明书

Rider 320 使用手册说明书

Rider 320目录开始使用 (4)Rider.320.介紹 (4)配件 (5)图标定义 (5)步骤1:.充电 (6)步骤.2:.开机 (6)步骤3:开机设置 (6)步骤4:.GPS卫星定位 (7)步骤5:.开始骑行 (7)如何重启.Rider.320 (7)网站上传运动记录 (8)APP自动上传记录 (9)下载.Bryton桌面软件 (10)检视运动记录 (11)检视运动/训练记录 (11)删除记录 (11)运动记录 (12)设置 (13)显示设置 (13)绕圈方式 (15)设置报警 (16)自动暂停 (16)数据记录 (17)选择GPS系统 (18)变更系统设置 (19)蓝牙 (22)滚动显示 (23)存档管理 (23)记录提醒 (24)检视内存使用量 (24)回复出厂设置 (25)码表版本号 (25)其他.外设 (26)高度 (28)个人信息 (29)自行车信息 (30)百锐腾运动APP进阶设置 (32)码表语言 (32)码表显示信息 (32)高度校正 (33)智能通知 (34)附录 (35)规格 (35)配件电池 (36)安装Rider.320 (38)安装速度器/踏频器.(选配) (39)安装「心率带」(选配) (40)轮径设置 (41)Rider.320基本保养 (42)屏幕显示用语说明 (43)开始进行或是修改训练计划前，请务必咨询有执照的医生。

同时请详阅包装盒内「保修与安全说明」。

开始使用本节说明开始使用Rider.320前的准备工作。

Rider.320..内置气压高度芯片，通过气压差值提供高度信息，由于相同地点每天气压的基准点都不同，建议用户骑行前校正一下即可。

Rider.320..介绍Power/Backlight电源按键•按此键可开机。

•码表开机后，短按开启/关闭背光.。

•长按关闭码表。

BBACK返回按键•开机后，按此按键可进入码表菜单列表。

•在【菜单列表】中，按此按键可返回上层菜单或是取消选择。

力帆汽车320BCM系统-维修技术

力帆汽车320BCM系统-维修技术
12 NC
13 LED 指示当前模块状态
14 TK 检测门的状态
15 NC
16 T 无线电输入
38
第三十八页，共54页。
三、维修技术基础 1.维修工具准备 2.目测，不上电检查 3.上电检查，功能验证 4.电源电路及MCU电路检查 5.输入电路检查 6.输出电路检查 7.无线电接收头电路检查，遥控器检查
50
第五十页，共54页。
• 典型案例分析 ——2003损坏 现象：无引擎电源。 引擎电源继电器未吸合。2003第12脚（ OUT5）无输出。
51
第五十一页，共54页。
52
第五十二页，共54页。
• 典型案例分析 ——104电容漏电 现象：电动窗不工作，或只能单向工作 。 输入转换电路中陶瓷电容漏电导致MCU 读入数据总是为0，而不管输入信号怎么变 化。
47
第四十七页，共54页。
四、典型案例分析 1.典型案例分析
48
第四十八页，共54页。
• 典型案例分析 ——晶振损坏 现象：功能全无 5V电源正常，示波器观察晶振无震荡波 形
49
第四十九页，共54页。
• 典型案例分析 ——三极管损坏 现象：LED灯长亮，其他功能正常。 单片机LED输出控制口正常，但三极管 BCR135总是导通，不受控制。
17
第十七页，共54页。
• 遥控防盗 解除设防。按遥控器开锁键，四车门开锁， 防盗指示灯快闪，显示系统退出设防状态。 30S回防。
18
第十八页，共54页。
• 遥控防盗 段式解除设防。当系统处于被侵入状态，按 遥控器上任一键均能停止警报声，但系统仍 然处于设防状态，且车门仍然上锁。如果系 统继续接收到入侵信号，则警报在短暂停下 （3S）后再度响起。

ATV320_安装手册_CN_NVE41294_01

ATV320_安装手册_CN_NVE41294_01

18
尺寸与重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19
变频器额定值 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
40
线缆长度说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
42
接线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
43
漏型 / 源型开关配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
47
电源接线端子的特性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rider 320 使用手册说明书

Rider 320 使用手册说明书

Rider 320目錄開始使用 (4)Rider 320 按鍵介紹 .......................... 4配件................................................... 5狀態圖示 ........................................... 5步驟1: 充電您的 Rider 320 .............. 6步驟2: 開啟您的Rider 320 .............. 6步驟3: 初次設定 ............................... 6步驟4: 接收衛星訊號 ........................ 7步驟5: 使用Rider 320 ..................... 7重新啟動Rider 320 .......................... 7分享您的紀錄 .................................... 8自動上傳紀錄至Bryton Active App .............................. 9下載Bryton Update Tool ................. 10檢視歷史紀錄 (11)檢視運動/訓練紀錄 (11)刪除歷史紀錄 ............................... 11歷史紀錄.. (12)設定 (13)碼錶資訊 ......................................... 13智慧計圈 ......................................... 15設定運動提醒 .................................. 16智慧暫停 ......................................... 16資料紀錄 ......................................... 17GPS 系統選擇 .................................. 18變更系統設定 .................................. 19藍芽................................................. 22自動切換 ......................................... 23啟動存檔管理 .................................. 23紀錄提示 ......................................... 24檢視記憶體容量............................... 24回到出廠模式 .................................. 25檢視韌體版本 .................................. 25ANT+ / BLE 周邊設備 ........................ 26高度 .. (28)個人化使用者資訊 ........................... 29個人化單車資訊............................... 30Bryton Active App進階設定 (32)碼錶語言 ......................................... 32碼錶資訊 ......................................... 32高度校正 ......................................... 33智慧通知 .. (34)附錄 (35)規格................................................. 35電池資訊 ......................................... 36安裝Rider 320................................ 38安裝 速度/踏頻/2合1踏頻器(選配) ............................................ 39安裝「心跳帶」(選配) ....................... 40輪徑尺寸及圓周............................... 41Rider 320基本維護 ........................ 42螢幕顯示用語說明 (43)警告，請務必諮詢醫師。

inovance MD320 MD320N变频器 说明书

inovance MD320 MD320N变频器 说明书
-2-
MD320/MD320N用户手册

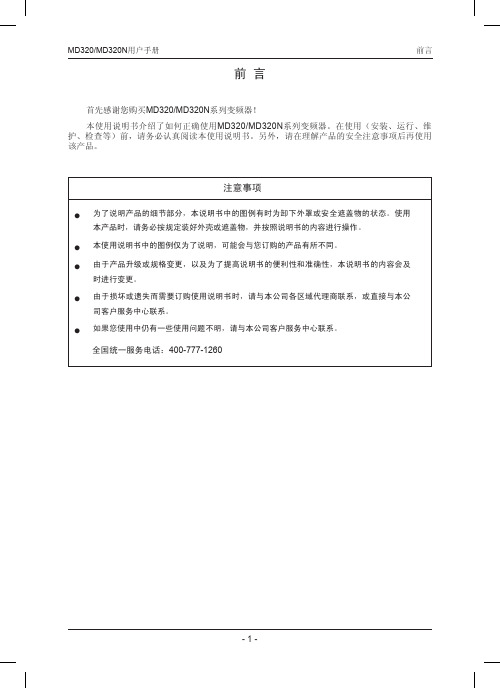

前言
表 1 MD320与MD300功能模块的区别
输入输出端子
控制方式 模拟给定方式
MD320
MD300
5个DI（双向输入，1个高速口），2个AI， 2个DO（1个高速口），1个AO，1个继电 器（可扩展I/O）
4个DI（单向输入，1个高速口），2个 AI，1个DO，1个AO，1个继电器
第一章 安全信息及注意事项 ………………………………………………………………… 10 1.1 安全事项 …………………………………………………………………………………………… 10 1.2 注意事项 …………………………………………………………………………………………… 13
第二章 产品信息 ……………………………………………………………………………… 16 2.1 命名规则 …………………………………………………………………………………………… 16 2.2 铭牌 ………………………………………………………………………………………………… 16 2.3 MD320N变频器系列 ……………………………………………………………………………… 17 2.4 技术规范 …………………………………………………………………………………………… 19 2.5 产品外型图、安装孔位尺寸 ……………………………………………………………………… 21 2.6 选配件 ……………………………………………………………………………………………… 32 2.7 变频器的日常保养与维护 ………………………………………………………………………… 33 2.8 变频器的保修说明 ………………………………………………………………………………… 34 2.9 选型指导 …………………………………………………………………………………………… 34 2.10 制动组件选型指南 ……………………………………………………………………………… 35

力帆320使用说明书1-48

1
2
3
11 10
9
10
9 87
6
1. 左组合开关（灯光）
2. 右组合开关（雨刮、洗涤）
3. 危险报警灯
4. 汽车音响（数码听）
5. 空调控制器
6. 点烟器
7. 后雾灯开关
8. 前雾灯开关
9. 电动后视镜控制开关
4
10 .中 控 开 关
11 .背 景 光 调 光 开 关
5
力帆汽车使用说明书
具有手动空调的控制器（选装）
4
力帆汽车使用说明书
组合仪表外观
1
2
svs
1. 车速表
3
2. 转速表
3. 燃油表
45
4. 里程表
5. 时钟显示
11
12
力帆汽车使用说明书
组合仪表外观（选装）
2
3
1
4
H
C
svs
1r/min
x1000
1. 燃油表
2. 转速表
5
3 .车 速 表
4 .水 温 表
5. 里程表
力帆汽车使用说明书
组合仪表上的指示灯
力帆汽车使用说明书
仪器和控制器的操作
章 节1- 2
钥匙和车门 钥 匙…… … ……… … …… … ……… … ……… … ……… … ……… … ………1 6 无 线遥控 器 ……… … …… … ……… … ……… … ……… … ……… … ………1 6 车 身防盗 系 统…… … …… … ……… … ……… … ……… … ……… … ………1 7 车 门…… … ……… … …… … ……… … ……… … ……… … ……… … ………1 9 中 控门锁 系 统…… … …… … ……… … ……… … ……… … ……… … ………2 0 电 动车窗 … ……… … …… … ……… … ……… … ……… … ……… … ………2 1 后 背门… … ……… … …… … ……… … ……… … ……… … ……… … ………2 2 发 动机罩 … ……… … …… … ……… … ……… … ……… … ……… … ………2 2 燃 油箱盖 … ……… … …… … ……… … ……… … ……… … ……… … ………2 4

门禁一体机320说明书

门禁一体机说明书一门禁一体机接线图门禁一体机背后有3行接线插口，第一行4口，第二行5口，第三排6口。

1第一行对应连接网线的1接橙白，2接橙，3接绿，6接绿白。

2第二行对应电源线1接正12V，2接负12V。

3第三行对应锁和开关1接磁力锁的正极，2接磁力锁的负极，4和5接开关按钮（不分正负）。

安装门禁一体机所需配件：12V开关电源，磁力锁，开门按钮，网线若干。

二按键定义图F：功能键，在菜单界面中需要修改参数时，先按F键，才可以修改。

U：向上键D：向下键M：登录启动菜单键C：清除键，用于退出菜单、或取消设置E：确认键操作顺序：先按M键，出现登录界面，输入6位密码，按确认，正确则进入菜单界面。

通过上下键，选择相应菜单项，进行操作。

在菜单界面中需要修改参数时，先按E键，才可以修改。

三一体机联网设置进入菜单后，选择“0网络地址”，修改IP。

（主机IP为连接电脑的IP），选择“1站号设置”修改控制器号。

控制器号：01控制器IP地址：192.168.0.100主机IP地址：192.168.0.1子网掩码：255.255.255.0网关：192.168.1.1主机端口号：2020软件登录用户名：pz, 密码：pz一体机系统登录密码：888888四软件联网设置1进入系统，打开了如下的主采单界面系统主界面图在主界面中，我们可以看到，整个软件界面由系统菜单栏、导航栏和监视界面（蓝颜色的区域）组成。

2 在系统菜单栏里选择“系统设置”，在其下拉菜单中选择“控制器设置”。

如下图选择“增加”进入下图设置：如上图，在控制器号中输入对应一体机的站号，在控制器名称中输入所开门的名称，控制器类型中选择一体机，在通讯计算机名里输入计算机名（在我的电脑里属性里查看），在控制器下方选择ARM(TCP/IP),在IP地址中输入一体机的IP，在端口号中输入2020.其他均为默认选项。

3点击“系统设置”里的“模块模组设置”进行设置，主要是在设置好门禁控制器信息后针对门禁读卡器的设定。

A320燃油系统的操作与显示

在至少一个传输阀打开后
OUTER TK FUEL XFRD（外侧油箱输油）信息显示在E/WD上
燃油全部传输过去并且外侧油箱已空显示为
在发动机停车后，
把6个燃油泵关掉
传输阀保持打开，它们将在下一次加油操作期间自动关闭
中央油箱燃油泵控制逻辑
中央油箱低油面
当MODE SEL按钮在MAN人工位时,中央油箱燃油泵将运转。在人工模式下，当中央油箱空时中央油箱油泵按钮必须选至关断位。
-燃油温度增加到一个高温度（在地面上内侧油箱高于45度，外侧油箱高于55度）
-到发动机的燃油流动速率过快
-发动机仅有一个重力供油
-大翼油箱的燃油油位是低的
-燃油进入到一个通风波动油箱内。
在通常操作下,燃油的温度范围是:
-最低为-54℃(-65.2℉)或者燃油冰点
-最高50℃(122℉)或者燃油开始沸腾的温度。
注：中央油箱燃油泵未装抽吸活门因而中央油箱不可能进行重力供油。
发动机低压活门
流向发动机的燃油可由低压燃油活门挡住低压燃油活门由以下电门关闭
-发动机主电门或
-发动机火警按钮
供给每台发动机的一部分燃油，从该台发动机内的高压燃油管路引出，通过IDG热交换器在那儿吸收热量，至燃油回流活门再流至外侧油箱。
当滑油温度高时或当发动机小马力工作时，这一过程保证IDG的冷却。
如果外侧油箱已经加满，燃油通过溢流管道流进内侧油箱。
加油放油
在自动加油时，燃油同时输入中央油箱和机翼油箱的外侧油箱，在外侧油箱加满时，燃油溢入内侧油箱。
只用电瓶时可以进行加油。
左右油箱燃油泵L [R] TK PUMPS 1 2按钮电门
接通--燃油泵接通但只当中央油箱燃油泵输送压力降低到临界值以下时才供给燃油。

atv320手册

atv320手册
ATV320是一款功能强大的变频器，广泛应用于各种工业领域。

以下是ATV320手册的简介：
ATV320变频器是一款高性能、高可靠性的变频器，具有多种功能和特点。

其采用了先进的控制算法和高效的电力电子技术，能够实现精确的速度和转矩控制，同时还可以对电机进行全面的保护和控制。

ATV320变频器的用户手册详细介绍了其各种功能和特点，包括：
1.安装和连接：介绍了ATV320变频器的安装方法和各种连接方式，包括电源、电机、控制信号等连接方式。

2.参数设置和控制功能：详细介绍了ATV320变频器的各种参数设置和控制功能，包括速度控制、转矩控制、PID控制等。

3.故障诊断和维护：提供了ATV320变频器的故障诊断和维护方法，帮助用户快速解决故障和保持良好的工作状态。

4.安全操作和维护：介绍了ATV320变频器的安全操作和维护注意事项，帮助用户正确使用和维护变频器。

此外，ATV320的用户手册还提供了丰富的实例和应用案例，帮助用户更好地理解和应用ATV320变频器的各种功能和特点。

这些案例涵盖了各种不同的应用场景，包括电机控制、自动化生产线、能源管理等领域。

通过阅读这些案例，
用户可以更好地了解ATV320变频器在不同场景下的应用和优势。

总之，ATV320的用户手册是一本全面、详细的手册，为用户提供了全面的ATV320变频器使用和操作指南。

通过阅读这本手册，用户可以更好地了解ATV320变频器的各种功能和特点，掌握正确的使用和维护方法，提高设备的工作效率和稳定性。

同时，这本手册还可以为用户提供一些有价值的参考和应用案例，帮助用户更好地应用ATV320变频器解决实际问题。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

综合工况燃油消耗量 L/100km（升/百公里）
最大爬坡度
%
排放标准
LF7132 国Ⅲ+OBD
LF7132A
LF7132B
LF7132C
155
LF479Q3
直列四缸 16气门 双顶置凸轮轴 多点电喷
1342
65
110
800±50
6.8
5.8
≥30
国Ⅲ不带OBD
国Ⅳ+OBD
力帆汽车使用说明书
力 帆3 20轿车 车辆 识 别 车 辆 识 别 代 号 （V I N）
力帆乘用车有限公司保留本手册中技术特性和内容的修改权，不受任何约束，也无须事先通知。
感谢 您 选用力 帆3 20轿车 ，欢迎 您 提出 宝 贵意见 和 建议。
Ⅰ
力帆汽车使用说明书
目
录
力 帆320轿 车 整 车 技 术 参 数 和 车 辆 识 别 … … … … … … … … … … … … …1 1 仪器 和 控制器 的 操作 … ……… … …… … ……… ……… … ……… ………7
力帆汽车使用说明书
前
言
欢迎 您选用 力 帆32 0轿 车， 为 帮助您 能 够正确 使 用和保 养 力帆320轿 车 ， 请您务 必 仔细阅 读 本手册 。
力 帆3 2 0轿 车 采 用 电 喷 发 动 机 ， 全 车 电 器 线 路 结 构 复 杂 ， 请 您 切 勿 自 行 加 装 非 原 厂 推 荐 的 电 器 设 备 ， 否 则 因 此 引 起的故障，将不属于本公司“保修”范畴。
如果遗失了遥控器，须尽快与力帆授权维 修站联系以避免发生盗窃或事故的可能 性。
15
16
力帆汽车使用说明书
锁定操作
开锁操作
要将所有的车门锁定和开锁时，可缓慢 而准确地按遥控器的开关。
锁定：按锁定开关，所有的车门被同时锁 定。此时，转向信号灯闪烁两次。
检查车门是否确实锁定。
如果有任何一扇车门没有被确实关闭，则 不能用锁定开关来锁定车门。
●不要将其拆卸。
●避免在别的物体上强烈地敲打或扔在地 上。
●避免将其放入水中。
如果无线遥控器不能操作车门，或不能在 正确距离内操作，或遥控器上的指示灯暗 或者不亮：
●检查附近有无干扰遥控器正常操作的无 线电台或机场的无线电发送机。
●电池可能已经用尽。检查遥控器内的电 池。更换电池，可参看本章节的“更换 遥控器电池”。
力帆汽车使用说明书
仪表板外观
12
3
21
1. 侧通风口
2. 侧除霜器出口
3. 中央通风口
4. 玻璃升降器开关
5. 杂物箱
6. 杯架
7. 驻车制动器
8. 换档操作手柄
9. 烟灰盒
4
1 0 .乘 客 门 窗 锁 定 开 关
10 4
98
765
7
8
力帆汽车使用说明书
仪表板外观（选装）
力帆汽车使用说明书
具有手动空调的控制器
轮胎气压指示牌，位于左前车门两铰链中 燃油标号指示牌，位于加油口盖内侧。 间位置。
5
6
力帆汽车使用说明书
仪器和控制器的操作
章 节1- 1
仪器和控制器外观 仪表板外观……………………………………………………………………8 手 动 空 调 控 制 器 … … … … … … … … … … … … … … … … … … … … … … …10 组 合 仪 表 外 观 … … … … … … … … … … … … … … … … … … … … … … … … …1 2 组 合 仪 表 上 的 指 示 灯 … … … … … … … … … … … … … … … … … … … … … …1 4
1
2
车辆的识别代号（VIN）位于上图所示发动机 舱内１的位置用于车主登记。
制造厂铭牌位于发动机舱内２的位置，铭牌 上也标有车辆识别代号（VIN）。
发动机编号位于上图所示的发动机缸体 上。
3
4
力帆汽车使用说明书
各类指示牌、警示牌
1 2
3
力帆汽车使用说明书
45
1. 助力转向油警示牌。 2. 玻璃清洗液警示牌。 3. 加注机油和冷却液警示牌。 4. 空调冷媒警示牌。 5. 发动机冷却液指示牌。
力帆汽车使用说明书
钥匙
车辆具有两把钥匙 这些钥匙可以打开所有的锁。
无线遥 控 器(选装）
1 2
3
1. 锁定开关 2. 开锁开关 3. 指示灯 在无线遥控器电量充足的情况下，遥控 距 离 不 小 于2 0米 。
无线遥控器是一个电子元件，须遵守下列 说明以防止损坏遥控器。
●不要将遥控器放在诸如仪表板之类有高 温存在的地方。
在 防 盗 状 态 时 ， 防 盗 指 示LED处 于 慢 闪 状 态,发 动机 不 能起动。
17
力帆汽车使用说明书
1
2

11 10
9
10
9 87
6
1. 左组合开关（灯光）
2. 右组合开关（雨刮、洗涤）
3. 危险报警灯
4. 汽车音响（数码听）
5. 空调控制器
6. 点烟器
7. 后雾灯开关
8. 前雾灯开关
9. 电动后视镜控制开关
4
10 .中 控 开 关
11 .背 景 光 调 光 开 关
5
力帆汽车使用说明书
具有手动空调的控制器（选装）
本手册中，注有“安全提示”和“车辆损坏”提示的地方，必须小心根据提示的内容操作，避免人员受伤或车 辆损坏。
提示类型的表示如下：
安全标记
注意 为使检修方便等而必须遵守的事项
警告 避免危及车辆或人身安全的事项
上图所示的安全标记表示“不可以 如此做”或“不可以让此发生”
本手册提供的图片为示意图，仅供参考。由于本手册是对该车型的一种通用性描述，涉及该车型的多种不同配 置，因此所描述的特点中可能有一部分不适用您的这部特定车辆。在购车时，请以实物为准。
力帆汽车使用说明书
仪器和控制器的操作
章 节1- 2
钥匙和车门 钥 匙…… … ……… … …… … ……… … ……… … ……… … ……… … ………1 6 无 线遥控 器 ……… … …… … ……… … ……… … ……… … ……… … ………1 6 车 身防盗 系 统…… … …… … ……… … ……… … ……… … ……… … ………1 7 车 门…… … ……… … …… … ……… … ……… … ……… … ……… … ………1 9 中 控门锁 系 统…… … …… … ……… … ……… … ……… … ……… … ………2 0 电 动车窗 … ……… … …… … ……… … ……… … ……… … ……… … ………2 1 后 背门… … ……… … …… … ……… … ……… … ……… … ……… … ………2 2 发 动机罩 … ……… … …… … ……… … ……… … ……… … ……… … ………2 2 燃 油箱盖 … ……… … …… … ……… … ……… … ……… … ……… … ………2 4
4
力帆汽车使用说明书
组合仪表外观
1
2
svs
1. 车速表
3
2. 转速表
3. 燃油表
45
4. 里程表
5. 时钟显示
11
12
力帆汽车使用说明书
组合仪表外观（选装）
2
3
1
4
H
C
svs
1r/min
x1000
1. 燃油表
2. 转速表
5
3 .车 速 表
4 .水 温 表
5. 里程表
力帆汽车使用说明书
组合仪表上的指示灯
3745
1620
1430
2340
1385
1365
900
1250
165/70R14
20
23
790
615
5
LF7132C
1
2
力帆汽车使用说明书
力帆320整车技术参数
产品型号名称
最高车速
km/h（公里/小时）
发动机型号
型式
排量
ml（毫升）
最大功率
kw（千瓦）
最大扭矩
N·m（牛·米）
怠速
r/min(转/分钟）
力帆汽车使用说明书
力帆320整车技术参数
产品型号名称
长
外形尺寸
宽
高
轴距
前 轮距
后
整备质量
满载质量
轮胎规格
接近角
离去角
前悬
后悬
乘员数
㎜（毫米） ㎜（毫米） ㎜（毫米） ㎜（毫米） ㎜（毫米） ㎜（毫米） ㎏（公斤） ㎏（公斤）
°（度） °（度） ㎜（毫米） ㎜（毫米）
LF7132
LF7132A
LF7132B
在防盗状态下，按锁定开关车门上锁，转 向 信 号 灯 闪2次 。 如 车 门 未 关 ， 转 向 信 号 灯 闪3次 。
在未解除防盗情况下，如打开车门或打开 点火开关，转向信号灯闪烁。
如 果 解 除 防 盗30秒 钟 内 ， 没 有 打 开 车 门 也 没 有 把 点 火 开 关 置 于O N档 ， 则 控 制 系 统 会 自动回复到防盗状态。
开锁：按开锁开关，所有的车门被同时开 锁。此时，转向信号灯闪烁一次。
使用无线 遥 控开锁 功 能 之后， 在3 0秒钟 之 内可以将门打开。如果在这段时间内没有 开门，则所有的车门将重新自动锁定。
如果按住锁定或开锁开关不放，则锁定或 开锁不能被重新操作。此时须放开开关然 后再按。
执行了中控锁开锁和闭锁操作后，控制模 块会接收到执行器的一个反馈信号，若反 馈信号错误（例如执行电机损坏），转向 信号灯 闪5次，提 醒 车主车门 并 没锁上 （ 或 没打开）。
