关于新疆莎车县长胜煤矿采区辅助运输方式选择及设备选型摘要：单轨吊式机车运输方式能够提高矿井辅助运输效率减少转载环节，尤其是提高工作面搬家效率，减少因搬家对生产造成的影响，近年来国内外矿井辅助运输应用较成熟，本文论述长胜煤矿采区辅助运输方式选择及设备的选型。

关键词：运输方式；柴油机设备选型新疆莎车县长胜煤矿位于莎车县西南的达木斯乡，该矿为《新疆煤炭工业“十五”结构调整规划中保留矿井，于2005年9月份正式投入生产。

设计生产能力0.09Mt/a，矿井开拓方式为平硐开拓。

2013年进行系统改造及综合机械化采煤方法改造。

2016年生产能力核定0.80Mt/a，为新疆南疆三地州缺煤地区最大的生产矿井。

一、采区辅助运输方式选择长胜煤矿采用平硐+上山、暗斜井开拓方式。

据此，为提高辅助运输效率减少转载环节，尤其是提高工作面搬家效率，减少因搬家对生产造成的影响，提出单轨吊式机车运输方式，单轨吊式机车运输方式具有如下优点：（1）单轨吊车本机截面小，巷道断面空间利用率高。

（2）可用于平巷和斜巷的连续不转载运输，其运送载荷不受底板条件限制，可在各种竖曲线、平曲线及复杂曲线运行。

（3）可完成从采区车场直至工作面不经转载的辅助运输，可用于把主要运输大巷和采区巷道连在一起的辅助运输作业。

本机驱动单轨吊运行灵活，一台可多岔道多支线直达运输，运行阻力小，效率高，用人少，能直接进入工作面。

（4）自动起吊，装卸方便，劳动强度低。

（5）保护齐全，制动可靠。

（6）投资和维护费用较低。

使用柴油机或电动机牵引，灵活性好，运距不受限制，可以把人员、材料及设备运送到任何需要的地方，爬破能力强，最大倾角柴油机车可达30°、蓄电池机车可达15°。

二、单轨吊柴油机设备选型1．设计依据：单轨吊主要为采区提供辅助运输，投产时期运输线路从轨道上山下部车场进入，通过一采区轨道上山进入1103W01工作面回风顺槽，全长约2000m，最大坡度14°，综采支架中间架最低高度1700mm，支架重量19t。

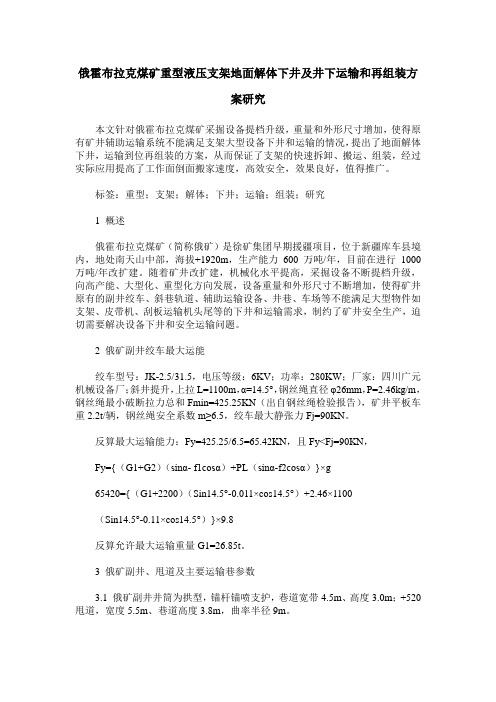

俄霍布拉克煤矿重型液压支架地面解体下井及井下运输和再组装方案研究本文针对俄霍布拉克煤矿采掘设备提档升级，重量和外形尺寸增加，使得原有矿井辅助运输系统不能满足支架大型设备下井和运输的情况，提出了地面解体下井，运输到位再组装的方案，从而保证了支架的快速拆卸、搬运、组装，经过实际应用提高了工作面倒面搬家速度，高效安全，效果良好，值得推广。

标签：重型；支架；解体；下井；运输；组装；研究1 概述俄霍布拉克煤矿（简称俄矿）是徐矿集团早期援疆项目，位于新疆库车县境内，地处南天山中部，海拔+1920m，生产能力600万吨/年，目前在进行1000万吨/年改扩建。

随着矿井改扩建，机械化水平提高，采掘设备不断提档升级，向高产能、大型化、重型化方向发展，设备重量和外形尺寸不断增加，使得矿井原有的副井绞车、斜巷轨道、辅助运输设备、井巷、车场等不能满足大型物件如支架、皮带机、刮板运输机头尾等的下井和运输需求，制约了矿井安全生产，迫切需要解决设备下井和安全运输问题。

2 俄矿副井绞车最大运能绞车型号：JK-2.5/31.5，电压等级：6KV；功率：280KW；厂家：四川广元机械设备厂；斜井提升，上拉L=1100m，α=14.5°，钢丝绳直径φ26mm，P=2.46kg/m，钢丝绳最小破断拉力总和Fmin=425.25KN（出自钢丝绳检验报告），矿井平板车重2.2t/辆，钢丝绳安全系数m≥6.5，绞车最大静张力Fj=90KN。

反算最大运输能力：Fy=425.25/6.5=65.42KN，且Fy<Fj=90KN，Fy={（G1+G2）（sinα- f1cosα）+PL（sinα-f2cosα）}×g65420={（G1+2200）（Sin14.5°-0.011×cos14.5°）+2.46×1100（Sin14.5°-0.11×cos14.5°）}×9.8反算允许最大运输重量G1=26.85t。

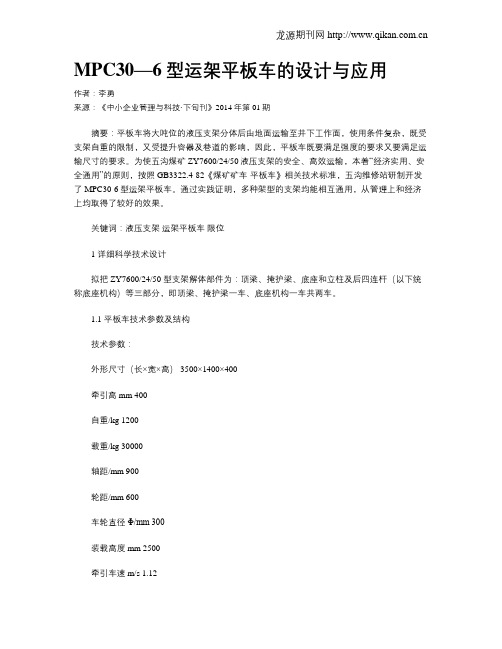

MPC30—6型运架平板车的设计与应用作者：李勇来源：《中小企业管理与科技·下旬刊》2014年第01期摘要：平板车将大吨位的液压支架分体后由地面运输至井下工作面，使用条件复杂，既受支架自重的限制，又受提升容器及巷道的影响，因此，平板车既要满足强度的要求又要满足运输尺寸的要求。

为使五沟煤矿ZY7600/24/50液压支架的安全、高效运输，本着“经济实用、安全通用”的原则，按照GB3322.4-82《煤矿矿车-平板车》相关技术标准，五沟维修站研制开发了MPC30-6型运架平板车。

通过实践证明，多种架型的支架均能相互通用，从管理上和经济上均取得了较好的效果。

关键词：液压支架运架平板车限位1 详细科学技术设计拟把 ZY7600/24/50 型支架解体部件为：顶梁、掩护梁、底座和立柱及后四连杆（以下统称底座机构）等三部分，即顶梁、掩护梁一车、底座机构一车共两车。

1.1 平板车技术参数及结构技术参数：外形尺寸（长×宽×高） 3500×1400×400牵引高mm 400自重/kg 1200载重/kg 30000轴距/mm 900轮距/mm 600车轮直径Φ/mm 300装载高度mm 2500牵引车速m/s 1.12MPC30-6型运架平板车主体见图（一）1.2 平板车主要结构设计①车架：为保证车架的强度和刚度，此平板车车架由6条11#矿用工字钢为其框架梁，以及采用δ10钢板整体闭口焊接而成，焊缝抗拉强度达500MPa。

受力及弯矩计算图如图（二）所示。

梁单位长度上的载荷重：q=Wg/（6L）=294000/6×3=16333N/m，由均布载荷产生的弯矩：M1=KdqL12/2=1.1×16333×1.052/2=9903.9Nm，牵引力产生的弯矩：M2=Fe/6=700Nm；Mmax=M1+M2=10603.9Nm；车梁的材料为Q235，承受Ⅱ类载荷，其许用应力[σ1]=137.7Mpa。

(01包)中城能源有限责任公司QD32/5t双梁吊钩门式起重机技术要求一、主要技术参数名称：双梁吊钩门式起重机型号：QD32/5t-18m数量：2台额定起重重量： 32/5t跨度：18m主钩起升高度： 7.5m 副钩起升高度：8.5m；钢轨型号：43kg/m 轨道长度：288m（72m×4）滑线：160m 工作制度：A5（中度）调速方式：数显变频操作方式：驾驶室+按钮+遥控使用环境：-20—40℃电源：三相交流 50Hz 380/660v二、起升机构技术要求1、主钩起升速度：0.75～7.5m/min；副钩起升速度：1.32～13.2m/min(变频)2、主钩起升电动机：YZP280M-10/45KW；副钩起升电动机：YZP180L-8/18.5KW3、主钩起升减速机：ZQ850-I-3CA40.17；副钩起升减速机：ZQ500-III-3CA 40.174、主钩起升制动器：YWZ-400/125 ×2台；副钩起升制动器：YWZ-300/25×1台三、小车技术要求1、小车运行速度：3.1～31m/min(变频)-6/6.3KW2、小车运行电动机：YZP160M13、小车运行减速机：ZSC600-IV-1 速比：37.94、小车运行制动器：YWZ-200/25×1台5、小车车轮直径：Φ400mm四、大车运行机构技术要求1、大车运行速度：7.4～74m/min(变频)2、大车运行电动机：YZP160L-6/13KW×23、大车运行减速机：ZQ500-V-1；2 速比：31.54、大车运行制动器：YWZ-200/25×25、大车运行轮组直径：Φ700mm6、起重机最大轮压：317KN五、其他1、要求其中1台起重机有悬臂梁，悬臂梁跨度：18+3.8=21.8m2、乙方负责设备(起重机及配套轨道、控制开关)供应、安装及相关质监部门验收。

(02包)毕节中城能源有限责任公司肥田煤矿无缝钢管招标数量及技术要求一、无缝钢管招标数量及技术要求1、管路数量及相关技术参数，详细见下表：无缝钢管数量及相关技术参数表二、无缝钢管技术要求1、执行标准焊管执行标准：GB/T3091-2008 、GB/T21835-2008 、GB/T13793-2008 、GB/T 699-20152、材质无缝钢管采用20#钢。

煤矿设备材料装车、封车、量重、挂车有关规定为进一步规范设备材料合理装运工作，确保运输打运过程安全，特对设备材料的装车、封车、量重、挂车等明确具体规定，希望相关责任单位认真贯彻执行：一、装车规定（一）、车辆选用1）装运沙子、石子、水泥、煤、矸石等选用1.5t矿车装运，沙子、石子也可1.5t或3t的侧卸车，但物料不准高出车沿。

2）装运木料、轨道、工字钢棚梁、防尘管子、溜槽、胶带机纵梁等长形尺寸物料应采用材料车装运。

3）能用矿车和材料车装运的物件不得使用平板车装运。

装运单个物件重量超过3t或长度超过4m的可用平板车装运，但所装物件不得超过车体的宽度（大型综机设备超过车体宽度的应编制专项措施执行）。

4）宽度超过1000mm的胶带在装运时，应使用专用平板车装运，宽度低于1000mm的胶带可以采用材料车装运，其装车高度不得超过车辆上沿200mm。

严禁在材料车架的上方装运胶带。

5）零散、易掉落的小尺寸物料不得使用平板车或材料车装运，应使用专用工具车或矿车。

6）所有开关、电机类或其它电气设备装运，应采用减少磨损、碰撞，容易封车的车辆装运。

7）带有地脚螺栓孔固定的设备，采用带固定孔的平板车装运。

8）高压电缆必须采用专用材料车辆装运。

（二）、装车规定1）材料车装运物件时，其重量不得超过本规定的重量要求，重心应尽可能与车体中心保持一致，所装物件不得超过车体的宽度，上层物件不得高出车架100mm以上。

根据物件种类的不同，可采用不同形式专用封车装置，每车封车不少于两道。

装大件设备时和材料车的四角必须封牢，对装车出现超重、超长、超宽、超高时，应编制专项措施执行，否则不得入井，运输及相关单位拒绝打运。

2）使用材料车或矿车装运开关、电机等电气设备，一辆矿车、材料车内只准装一层。

不得叠压装车，装车时应稳妥垂直放置，必要时应采取垫实措施，严防摔碰，避免运输过程中损坏内部元件而影响使用。

3）平板车装运的物件不得超过车体的宽度及长度，上面搭载的小件必须与主件共同封牢，不得在装运物件的平板车上搭载开关、电机等电气设备。

编号：LYRLZGBW2013-17-06- 发放号： ZGB-032管理级别：三级首采工作面设备运输安全技术措施编制单位：机运队编制时间：2013年7月20日危险源与有害因素辨识序号危险源与有害因素辨识可能造成的危害等级1紧急制动装置、手刹车装置失灵。

单轨吊飞车、撞人、挤伤人员Ⅲ2 作业人员所用起吊工具不完好。

材料坠落Ⅵ3单轨吊线路维护不及时，故障运行。

机车坠落Ⅵ4 巷道顶板跌落物。

跌落物砸伤人员Ⅲ5 上下驾驶室未使用、抓牢护栏。

从驾驶室跌落，摔伤人员Ⅵ6职工未对本措施进行学习，作业时未按措施作业。

伤及自己或他人Ⅵ7大型设备运输过程中，绞车司机操作不当、超负荷装载。

造成钢丝绳断裂，造成跑车伤人事故Ⅵ8大型设备运输过程中，由于人员站位不当。

造成伤人事故Ⅲ9 大型设备运输前，未对沿线安全装置、路线状况、钢丝绳等进行巡查。

导致人员伤亡事故Ⅵ10 移道完成后，未进行洒水灭尘。

造成运输事故Ⅵ首采工作面设备运输安全技术措施一、运输系统概述：1．运输设备：采煤1台，型号：MG2*125/571-WD，不可拆卸最大件尺寸（长*宽*高）3113*1150*630mm，重量5.4T；中间液压支架98组，型号：ZY4000/09/21，运输尺寸（长*宽*高）4490*1420*900mm，重量10.6T；排头（尾）支架6组，计划拆卸运输，型号：ZZG4800/17/35，尺寸（长*宽*高）622*1430*1700mm，总重量16T。

2．主斜井及主暗斜井双速绞车运输，其中主斜井净高2.8m，净宽3.1m，坡度24°，长度422m；主暗斜井巷高2.8m，净宽3.1m，坡度22°，斜长354m。

轨道均为24kg/m。

选用MPC10-6支架平板车进行运输，外形尺寸2700×1420×264，自重1500kg，轴距950mm。

运输线路：地面→主斜井→井底平巷段→主暗斜井→采区联络巷换装站3．我矿现使用两台DX80防爆特殊型蓄电池单轨吊，其最大运行速度1.6m/s，最大牵引力80KN，总功率52KW，供电电压DC216V，轨道规格I140E/2.25m。

MPC2-6平板车
使
用
说
明
书
一、矿用平板车的用途
矿用平板车的用途及适用范围：矿用平板车适用于地下开采的矿山，沿地下巷道及地表工业场地运输设备或其他物品。

二、矿用平板车系列技术参数
1，矿用平板车参数有：MPC2-6, MPC3-6, MPC5-6, MPC13-6, MPC18-6, MPC26-6, MPC10-6, MPC15-6, MPC20-6, MPC25-6, MPC30-6,
MPC5-9,MPC10-9,MPC15-9
2，矿用平板车载重吨位有：2吨,3吨,5吨10吨,13吨,15吨,18吨
3，矿用平板车轨距有600mm 900mm
4, 矿用平板车轴距有（mm) 550 750 1100 1000
5, 矿用平板车车轮直径有（mm) 250 300 350 400
6, 矿用平板车牵引高度有（mm) 230 270 320
7，矿用平板车外形尺寸
长（mm) 2000 2400 3450 3450 2100 1500 1900 3000
宽（mm) 880 1050 1200 1320 1150 850 1050 1200
高（mm) 410 415 480 480 480 400 425 510
8，矿用平板车理论重量(KG) 490 530 900 910 780 430 530 1000
大家对矿用平板车了解吗？如果您不了解的话，让我给您介绍一下山东中兖的矿用平板车吧。

三、图片展示
注：本信息源于山东中兖矿业设备制造有限公司。
