视觉传感器

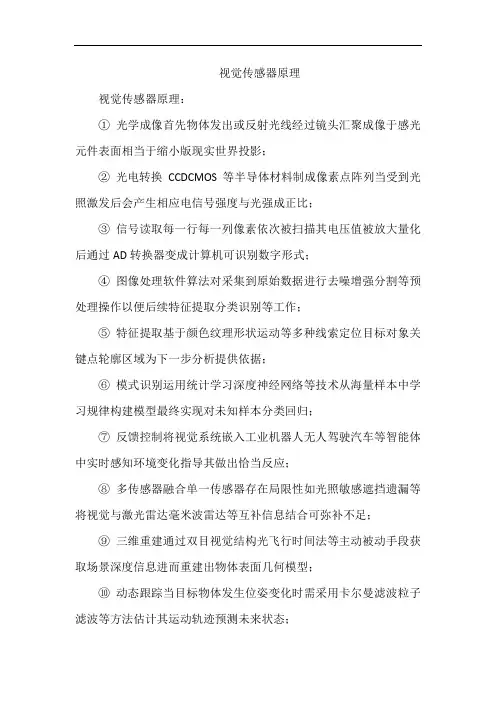

视觉传感器原理
视觉传感器原理：
①光学成像首先物体发出或反射光线经过镜头汇聚成像于感光元件表面相当于缩小版现实世界投影；
②光电转换CCDCMOS等半导体材料制成像素点阵列当受到光照激发后会产生相应电信号强度与光强成正比；
③信号读取每一行每一列像素依次被扫描其电压值被放大量化后通过AD转换器变成计算机可识别数字形式；
④图像处理软件算法对采集到原始数据进行去噪增强分割等预处理操作以便后续特征提取分类识别等工作；
⑤特征提取基于颜色纹理形状运动等多种线索定位目标对象关键点轮廓区域为下一步分析提供依据；
⑥模式识别运用统计学习深度神经网络等技术从海量样本中学习规律构建模型最终实现对未知样本分类回归；
⑦反馈控制将视觉系统嵌入工业机器人无人驾驶汽车等智能体中实时感知环境变化指导其做出恰当反应；
⑧多传感器融合单一传感器存在局限性如光照敏感遮挡遗漏等将视觉与激光雷达毫米波雷达等互补信息结合可弥补不足；
⑨三维重建通过双目视觉结构光飞行时间法等主动被动手段获取场景深度信息进而重建出物体表面几何模型；
⑩动态跟踪当目标物体发生位姿变化时需采用卡尔曼滤波粒子滤波等方法估计其运动轨迹预测未来状态；
⑪场景理解不仅仅停留在物体层面更深层次理解场景语义关系如道路分割行人意图理解等；
⑫持续进化随着硬件性能提升算法理论突破视觉传感器正向着更高分辨率更快帧率更强环境适应性方向发展。

视觉传感器视觉传感器是一种能够像人类视觉一样对物体进行感知和检测的传感器。

它具有相当高的分辨率和灵敏度，能够在复杂的环境中进行快速而准确的探测。

视觉传感器可以应用于各种领域，如机器人、自动驾驶、安防等。

下面我们将从原理、分类、应用等几个方面来介绍视觉传感器。

原理视觉传感器的原理与人类视觉相似，它通过光学元件收集物体反射回来的光线，并将光学信号转化为电子信号，再通过图像处理算法进行分析和处理。

其主要原理包括两种：•相位差传感器：通过测量物体反射回来的光线与参考光线之间的相位差来检测物体的位置、速度和形态，主要用于机器人、自动驾驶、航空等领域。

•图像传感器：通过扫描物体反射回来的光线，获取物体表面的图像，并通过图像处理算法进行分析和处理，主要用于安防、医疗等领域。

分类视觉传感器可以根据其工作原理、测量范围等多方面进行分类，如下：工作原理•相位差传感器：主要包括干涉仪、拉曼光谱仪等。

•图像传感器：主要包括CCD和CMOS两种。

测量范围•普通视觉传感器：测量距离较近、视野较小，主要用于机器人、自动驾驶等领域。

•激光雷达视觉传感器：测量距离远、视野广，主要用于移动测绘、安防等领域。

应用视觉传感器是一种非常有用的传感器，可以应用于很多领域，如下：机器人机器人需要通过视觉传感器来识别、定位并感知周围环境，从而完成其任务。

视觉传感器在机器人导航、定位、搬运、物体识别等方面起着至关重要的作用。

自动驾驶自动驾驶需要通过视觉传感器来感知周围的道路、交通信号灯、车辆、行人等信息，从而实现自主导航和智能驾驶。

视觉传感器在自动驾驶中起着至关重要的作用。

安防安防需要通过视觉传感器来监控、录像并进行图像处理，从而实现对物体的识别、分析和判定。

视觉传感器在安防中起着至关重要的作用。

医疗医疗需要通过视觉传感器来进行影像识别、诊断等，从而实现对疾病的预防和治疗。

视觉传感器在医疗中起着至关重要的作用。

总结视觉传感器是一种非常有用的传感器，具有很高的精度、灵敏度和可靠性，并且可以应用于各种领域。

简述红外视觉传感器的工作原理及特点红外视觉传感器是一种能够检测红外辐射并将其转化为可见光或电信号的设备。

它的工作原理基于红外辐射波长范围内物体的热能辐射和热传导过程。

红外辐射是一种波长长于可见光的电磁辐射，它是由物体的热能产生的，与物体的温度成正比。

红外视觉传感器通过使用敏感的红外探测器，例如红外焦平面阵列（IRFPA），来接收和测量红外辐射。

当红外辐射进入传感器时，红外探测器会将其转化为电信号，进而经过信号处理后，转化为可见光图像或红外光谱图。

红外视觉传感器的工作原理可以分为两种类型：主动式和被动式。

主动式红外视觉传感器会发射红外光源，然后测量反射回来的红外辐射，用于探测物体的存在和距离。

被动式红外视觉传感器则仅接收来自物体的自然红外辐射，用于检测物体的热能分布和温度变化。

红外视觉传感器具有一些独特的特点，使其在许多应用领域中得到广泛应用。

首先，红外辐射是不可见的，因此红外视觉传感器可以在完全黑暗或低照度环境下工作，不受光照强度的限制。

其次，红外辐射能够穿透某些材料，例如烟雾、雾气或雨水，使红外视觉传感器在恶劣的天气条件下也能正常工作。

此外，红外辐射与物体的温度有关，因此红外视觉传感器可以用于温度测量和热成像。

最后，红外视觉传感器具有高效和快速的响应速度，适用于实时监测和控制。

红外视觉传感器在许多领域中得到广泛应用，包括安防监控、无人机导航、自动
驾驶汽车、医疗诊断、工业生产等。

通过利用红外辐射的特点，红外视觉传感器能够提供更丰富和准确的信息，为各种应用场景提供有效的解决方案。

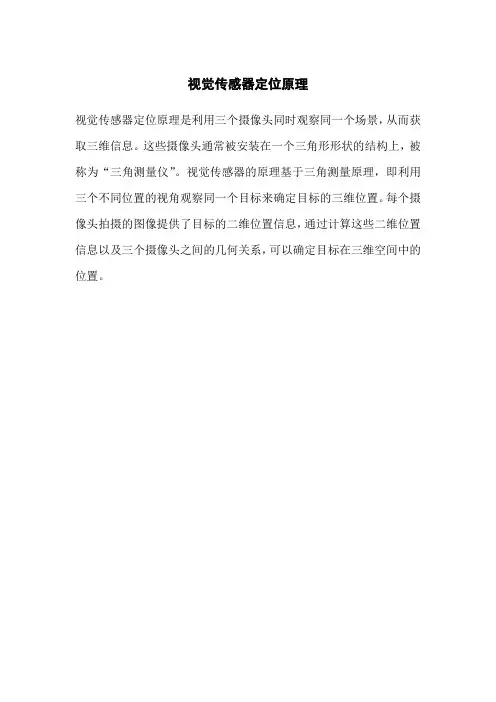

视觉传感器定位原理
视觉传感器定位原理是利用三个摄像头同时观察同一个场景，从而获取三维信息。

这些摄像头通常被安装在一个三角形形状的结构上，被称为“三角测量仪”。

视觉传感器的原理基于三角测量原理，即利用三个不同位置的视角观察同一个目标来确定目标的三维位置。

每个摄像头拍摄的图像提供了目标的二维位置信息，通过计算这些二维位置信息以及三个摄像头之间的几何关系，可以确定目标在三维空间中的位置。

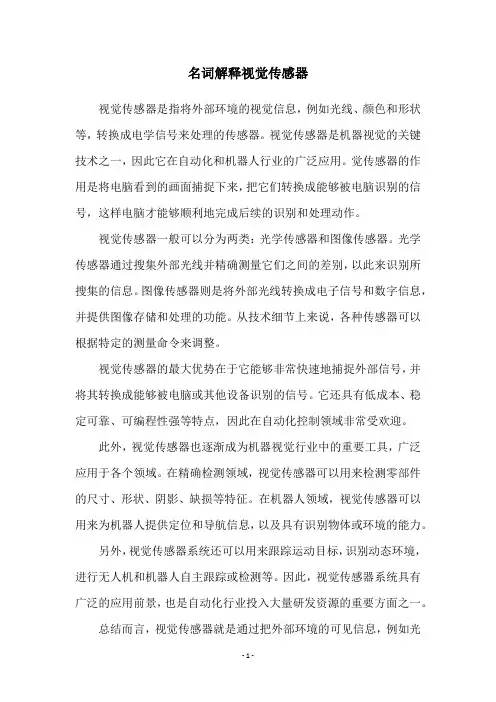

名词解释视觉传感器
视觉传感器是指将外部环境的视觉信息，例如光线、颜色和形状等，转换成电学信号来处理的传感器。

视觉传感器是机器视觉的关键技术之一，因此它在自动化和机器人行业的广泛应用。

觉传感器的作用是将电脑看到的画面捕捉下来，把它们转换成能够被电脑识别的信号，这样电脑才能够顺利地完成后续的识别和处理动作。

视觉传感器一般可以分为两类：光学传感器和图像传感器。

光学传感器通过搜集外部光线并精确测量它们之间的差别，以此来识别所搜集的信息。

图像传感器则是将外部光线转换成电子信号和数字信息，并提供图像存储和处理的功能。

从技术细节上来说，各种传感器可以根据特定的测量命令来调整。

视觉传感器的最大优势在于它能够非常快速地捕捉外部信号，并将其转换成能够被电脑或其他设备识别的信号。

它还具有低成本、稳定可靠、可编程性强等特点，因此在自动化控制领域非常受欢迎。

此外，视觉传感器也逐渐成为机器视觉行业中的重要工具，广泛应用于各个领域。

在精确检测领域，视觉传感器可以用来检测零部件的尺寸、形状、阴影、缺损等特征。

在机器人领域，视觉传感器可以用来为机器人提供定位和导航信息，以及具有识别物体或环境的能力。

另外，视觉传感器系统还可以用来跟踪运动目标，识别动态环境，进行无人机和机器人自主跟踪或检测等。

因此，视觉传感器系统具有广泛的应用前景，也是自动化行业投入大量研发资源的重要方面之一。

总结而言，视觉传感器就是通过把外部环境的可见信息，例如光
线、颜色和形状等，转换成电学信号来处理的传感器。

它可以用来搜集外部环境的信息、跟踪运动目标、识别动态环境等，在自动化控制和机器视觉中都有广泛的应用。

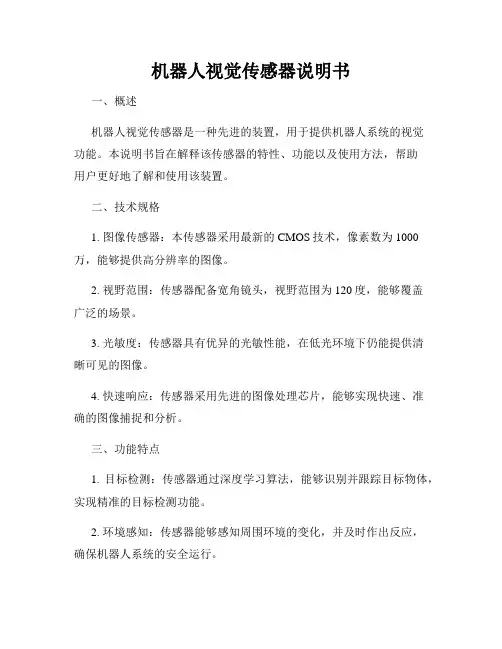

机器人视觉传感器说明书一、概述机器人视觉传感器是一种先进的装置，用于提供机器人系统的视觉功能。

本说明书旨在解释该传感器的特性、功能以及使用方法，帮助用户更好地了解和使用该装置。

二、技术规格1. 图像传感器：本传感器采用最新的CMOS技术，像素数为1000万，能够提供高分辨率的图像。

2. 视野范围：传感器配备宽角镜头，视野范围为120度，能够覆盖广泛的场景。

3. 光敏度：传感器具有优异的光敏性能，在低光环境下仍能提供清晰可见的图像。

4. 快速响应：传感器采用先进的图像处理芯片，能够实现快速、准确的图像捕捉和分析。

三、功能特点1. 目标检测：传感器通过深度学习算法，能够识别并跟踪目标物体，实现精准的目标检测功能。

2. 环境感知：传感器能够感知周围环境的变化，并及时作出反应，确保机器人系统的安全运行。

3. 三维重建：传感器可以通过对多个图像的融合，实现场景的三维重建，提供更加真实、立体的图像信息。

4. 动作识别：传感器能够准确地识别人体动作，并进行快速响应，实现更加智能的交互体验。

5. 数据传输：传感器支持多种数据传输方式，包括USB、WiFi等，方便与其他设备进行连接和数据共享。

四、使用方法1. 安装：将传感器安装在机器人系统的合适位置，并固定好。

2. 连接：根据实际需求选择合适的数据传输方式（如USB或WiFi），将传感器与机器人系统进行连接。

3. 配置：根据用户手册，进行传感器的初始配置，包括图像参数的设置、目标检测算法的选择等。

4. 使用：在机器人系统中，通过调用相应的接口和函数，可以获取传感器提供的图像数据和功能，并进行相应的处理和应用。

五、注意事项1. 在安装和使用传感器时，请按照说明书提供的指导进行操作，确保安全和正确性。

2. 避免将传感器暴露在高温、高湿或强磁场等环境中，以免影响传感器的性能。

3. 定期清理传感器的镜头和外壳，确保图像采集的质量和传感器的正常工作。

4. 如果出现任何故障或异常，请及时联系厂家或售后服务，进行相应的维修和更换。

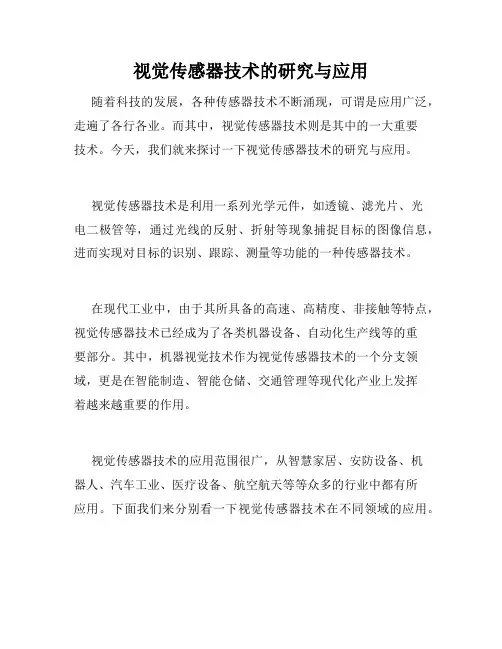

视觉传感器技术的研究与应用随着科技的发展，各种传感器技术不断涌现，可谓是应用广泛，走遍了各行各业。

而其中，视觉传感器技术则是其中的一大重要技术。

今天，我们就来探讨一下视觉传感器技术的研究与应用。

视觉传感器技术是利用一系列光学元件，如透镜、滤光片、光电二极管等，通过光线的反射、折射等现象捕捉目标的图像信息，进而实现对目标的识别、跟踪、测量等功能的一种传感器技术。

在现代工业中，由于其所具备的高速、高精度、非接触等特点，视觉传感器技术已经成为了各类机器设备、自动化生产线等的重要部分。

其中，机器视觉技术作为视觉传感器技术的一个分支领域，更是在智能制造、智能仓储、交通管理等现代化产业上发挥着越来越重要的作用。

视觉传感器技术的应用范围很广，从智慧家居、安防设备、机器人、汽车工业、医疗设备、航空航天等等众多的行业中都有所应用。

下面我们来分别看一下视觉传感器技术在不同领域的应用。

首先，我们来看看安防设备方面。

刷脸门禁、智能监控等设备的普及，离不开视觉传感器技术。

智能监控设备通过视觉传感器采集图像信息，结合图像识别技术进行人脸识别、特征比对等工作，实现对人员的识别与追踪。

而现在的刷脸门禁系统，通过摄像头捕捉人脸图像，通过人脸识别或者虹膜识别等技术进行身份认证，进而实现门禁的自动开锁。

其次，视觉传感器技术在医疗设备领域中也有着广泛的应用。

一些医疗设备要求高精度测量，且采集数据需非常快，此时，视觉传感器技术便可以为这些设备提供有效的技术支持。

比如在外科手术中，利用机器人手臂来完成外科手术，便需要视觉传感器技术来提供手术过程中的实时图像信息，以便医生进行手术操作。

再次，汽车工业也是视觉传感器技术应用的重要领域。

现在的许多汽车都有安全带提醒、泊车辅助、自适应巡航等智能功能，而这些功能的实现都需要视觉传感器技术的帮助。

比如，安全带提醒功能，通过摄像头对驾驶员的状态进行监测，当驾驶员没有系安全带时，便会发出警告提示；而泊车辅助功能，则通过摄像头捕捉车辆周边的图像，根据所捕捉到的图像信息进行判断，以便为驾驶员提供正确的泊车路径。

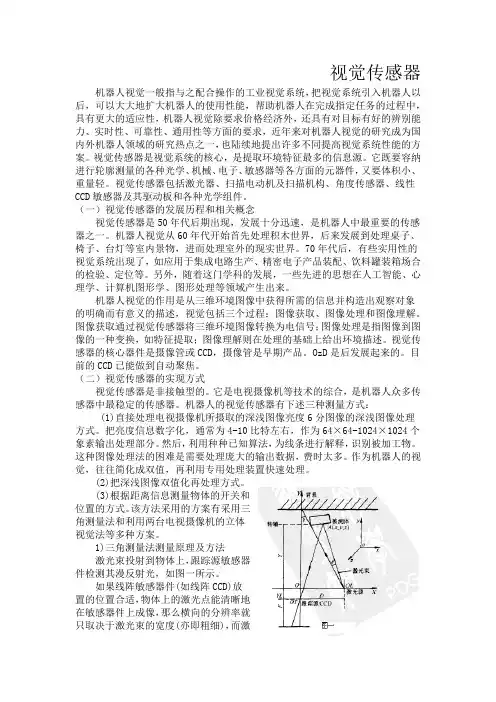

视觉传感器机器人视觉一般指与之配合操作的工业视觉系统，把视觉系统引入机器人以后，可以大大地扩大机器人的使用性能，帮助机器人在完成指定任务的过程中，具有更大的适应性，机器人视觉除要求价格经济外，还具有对目标有好的辨别能力、实时性、可靠性、通用性等方面的要求，近年来对机器人视觉的研究成为国内外机器人领域的研究热点之一，也陆续地提出许多不同提高视觉系统性能的方案。

视觉传感器是视觉系统的核心，是提取环境特征最多的信息源。

它既要容纳进行轮廓测量的各种光学、机械、电子、敏感器等各方面的元器件，又要体积小、重量轻。

视觉传感器包括激光器、扫描电动机及扫描机构、角度传感器、线性CCD敏感器及其驱动板和各种光学组件。

（一）视觉传感器的发展历程和相关概念视觉传感器是50年代后期出现，发展十分迅速，是机器人中最重要的传感器之一。

机器人视觉从60年代开始首先处理积木世界，后来发展到处理桌子、椅子、台灯等室内景物，进而处理室外的现实世界。

70年代后，有些实用性的视觉系统出现了，如应用于集成电路生产、精密电子产品装配、饮料罐装箱场合的检验、定位等。

另外，随着这门学科的发展，一些先进的思想在人工智能、心理学、计算机图形学、图形处理等领域产生出来。

机器人视觉的作用是从三维环境图像中获得所需的信息并构造出观察对象的明确而有意义的描述，视觉包括三个过程：图像获取、图像处理和图像理解。

图像获取通过视觉传感器将三维环境图像转换为电信号；图像处理是指图像到图像的一种变换，如特征提取；图像理解则在处理的基础上给出环境描述。

视觉传感器的核心器件是摄像管或CCD，摄像管是早期产品。

OzD是后发展起来的。

目前的CCD已能做到自动聚焦。

（二）视觉传感器的实现方式视觉传感器是非接触型的。

它是电视摄像机等技术的综合，是机器人众多传感器中最稳定的传感器。

机器人的视觉传感器有下述三种测量方式：(1)直接处理电视摄像机所摄取的深浅图像亮度6分图像的深浅图像处理方式。

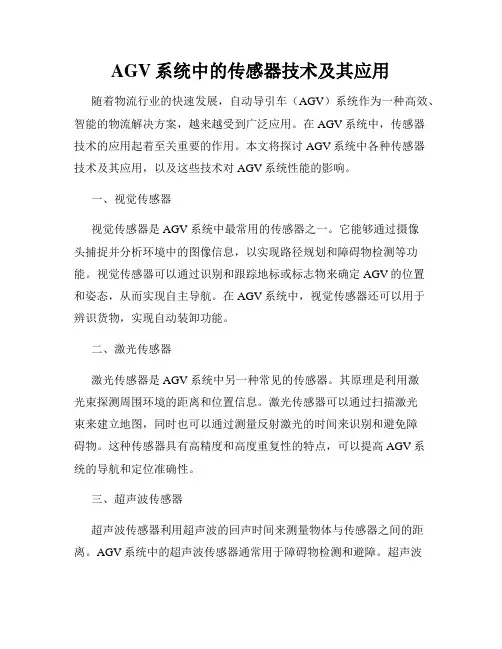

AGV系统中的传感器技术及其应用随着物流行业的快速发展，自动导引车（AGV）系统作为一种高效、智能的物流解决方案，越来越受到广泛应用。

在AGV系统中，传感器技术的应用起着至关重要的作用。

本文将探讨AGV系统中各种传感器技术及其应用，以及这些技术对AGV系统性能的影响。

一、视觉传感器视觉传感器是AGV系统中最常用的传感器之一。

它能够通过摄像头捕捉并分析环境中的图像信息，以实现路径规划和障碍物检测等功能。

视觉传感器可以通过识别和跟踪地标或标志物来确定AGV的位置和姿态，从而实现自主导航。

在AGV系统中，视觉传感器还可以用于辨识货物，实现自动装卸功能。

二、激光传感器激光传感器是AGV系统中另一种常见的传感器。

其原理是利用激光束探测周围环境的距离和位置信息。

激光传感器可以通过扫描激光束来建立地图，同时也可以通过测量反射激光的时间来识别和避免障碍物。

这种传感器具有高精度和高度重复性的特点，可以提高AGV系统的导航和定位准确性。

三、超声波传感器超声波传感器利用超声波的回声时间来测量物体与传感器之间的距离。

AGV系统中的超声波传感器通常用于障碍物检测和避障。

超声波传感器可以快速、准确地检测到周围物体的距离和位置，从而帮助AGV系统规避障碍物，保证行驶的安全性。

四、红外线传感器红外线传感器是一种常用的非接触式传感器，在AGV系统中用于探测和测量物体的红外辐射信号。

红外线传感器可以检测物体的温度、形状和位置等特征，常用于识别机器人和周围环境中的温度变化、火焰、烟雾等情况。

这些信息的获取有助于AGV系统判断环境状况，及时采取相应的控制措施。

综上所述，AGV系统中的传感器技术对于其正常运行和安全性至关重要。

视觉传感器、激光传感器、超声波传感器和红外线传感器等各种传感器的应用，赋予了AGV系统感知、判断和决策的能力。

这些传感器技术的有效应用，提升了AGV系统的自主导航和定位精度，同时也提高了AGV系统的安全性和效率。

未来，随着技术的不断进步，传感器技术也将不断创新和发展。

视觉传感器视觉传感器是指通过对摄像机拍摄到的图像进行图像处理，来计算对象物的特征量（面积、重心、长度、位置等），并输出数据和判断结果的传感器。

目录∙视觉传感器在包装机械中的应用∙视觉传感器的工作原理∙全功能视觉传感器应用解答∙视觉传感器在包装机械中的应用o在不久之前，设计质量控制系统的工程师还不得不在若干种检验选项中做出选择，没有一种完全令人满意。

这些选项包括昂贵的单用途视觉系统，多阵列低功能光电传感器，以及易受疲劳和精力不集中影响的人眼检验。

然而，如今最先进的视觉传感器正将传统方法的最佳性能与史无前例的速度、精确度、尺寸及成本优势相结合。

本文将比较各类传感选项的功能，并证明为什么视觉传感成为工业传感器市场中增长最快的领域。

视觉传感的基本原理光电传感器包含一个光传感元件，而视觉传感器具有从一整幅图像捕获光线的数以千计的。

图像的清晰和细腻程度通常用分辨率来衡量，以像素数量表示。

Banner 工程公司提供的部分视觉传感器能够捕获130 万像素。

因此，无论距离目标数米或数厘米远，传感器都能“看到”十分细腻的目标图像。

在捕获图像之后，视觉传感器将其与内存中存储的基准图像进行比较，以做出分析。

例如，若视觉传感器被设定为辨别正确地插有八颗螺栓的机器部件，则传感器知道应该拒收只有七颗螺栓的部件，或者螺栓未对准的部件。

此外，无论该机器部件位于视场中的哪个位置，无论该部件是否在360 度范围内旋转，视觉传感器都能做出判断。

视觉传感器的优势在可用的检验备选方案中，即视觉系统、光电传感器、人工检验，以及视觉传感器，视觉传感器通常因其精确性、易用性、丰富功能及合理成本而成为最佳选择。

随着各行业竞争越来越激烈，利润率逐渐变小，制造商无法承受因瑕疵产品造成的高废品率。

因此，为在产生高昂成本之前检测出问题，制造商正将检验工作融入整个制造过程。

◆视觉系统与视觉传感器之比较复杂的视觉系统是一项成熟的技术，可执行细致的自动检验。

但是，复杂性和高成本妨碍了其在许多行业中的应用，其价格通常从5000 美元至50000 美元以上。
