喷绘展板制作常见问题及处理方法

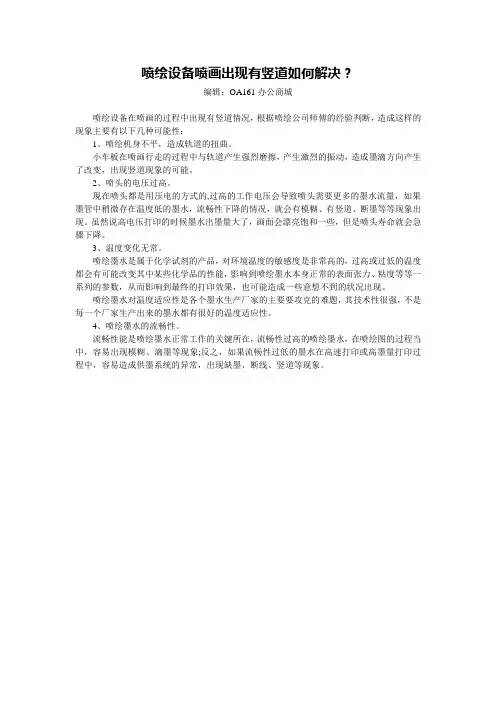

喷绘设备喷画出现有竖道如何解决？
编辑：OA161办公商城
喷绘设备在喷画的过程中出现有竖道情况，根据喷绘公司师傅的经验判断，造成这样的现象主要有以下几种可能性：
1、喷绘机身不平，造成轨道的扭曲。

小车板在喷画行走的过程中与轨道产生强烈磨擦，产生激烈的振动，造成墨滴方向产生了改变，出现竖道现象的可能。

2、喷头的电压过高。

现在喷头都是用压电的方式的,过高的工作电压会导致喷头需要更多的墨水流量，如果墨管中稍微存在温度低的墨水，流畅性下降的情况，就会有模糊、有竖道、断墨等等现象出现。

虽然说高电压打印的时候墨水出墨量大了，画面会漂亮饱和一些，但是喷头寿命就会急骤下降。

3、温度变化无常。

喷绘墨水是属于化学试剂的产品，对环境温度的敏感度是非常高的，过高或过低的温度都会有可能改变其中某些化学品的性能，影响到喷绘墨水本身正常的表面张力、粘度等等一系列的参数，从而影响到最终的打印效果，也可能造成一些意想不到的状况出现。

喷绘墨水对温度适应性是各个墨水生产厂家的主要要攻克的难题，其技术性很强，不是每一个厂家生产出来的墨水都有很好的温度适应性。

4、喷绘墨水的流畅性。

流畅性能是喷绘墨水正常工作的关键所在，流畅性过高的喷绘墨水，在喷绘图的过程当中，容易出现模糊、滴墨等现象;反之，如果流畅性过低的墨水在高速打印或高墨量打印过程中，容易造成供墨系统的异常，出现缺墨、断线、竖道等现象。

喷绘机常见故障与维修方法编辑：oa161办公电商平台问题1、喷车拖架在喷绘时抖动，打印时出现杂音。

图象斜纹。

解决：1、Y电机位置不正确，Y电机皮带太松，可调整Y轴电机位置及皮带松紧。

2、在导轨上加适量润滑油。

调整喷车后白色滚轮高度，清洁导跪杂物。

3、电机损坏，及电机附件损坏。

4、冲洗喷头。

问题2、喷绘时喷车有急停现象。

解决：1、喷车皮带过松，可调整耐压轮及Y轴电机与喷车皮带转接轮松紧。

2、打印速度过快，Y轴速度一般为3。

3、版本问题。

问题3、在喷绘过程中出现断墨（喷头堵，一吸就开，打一会又堵，图像有条纹）。

解决：1、可将付墨罐及付墨罐拖架抬高，检查付墨罐到喷头管有窝的现象，空气过滤器是否去掉。

2、喷头下面有愈墨（环境及温度不适和），温度不要太低太高，保持恒温16-27度左右，湿度不要太大，最好安装排风扇。

3、打印速度过快，2~3PASS Y轴速度一般为2，4-2PASS可快一些，可调至4。

4、检查电源板35V电压是否过高，调整电压至35V以下。

5、墨水问题。

6、冲洗喷头。

问题4、打印时左右错位，图象模糊。

解决：1、光栅有污垢或损坏，清洁光栅。

2、调节双向补偿。

3、网格校准不正确。

4、调整喷头拖架高度。

问题5、打印时执行清洗不能达到设定清洗位置。

解决：重新设定清洗位置。

问题6、供墨泵工作，但大墨罐墨水不能打到付墨罐。

解决：1、检查大墨罐到供墨泵之间管路是否有空气或有窝的现象，若有窝的现象将管路捏直。

2、检查泵进出口是否有堵塞现象，若堵塞用注射器在进墨口注入清洗液，或拆开清洗。

3、调整泵螺丝的松紧。

3、检查过滤灌是否有堵的现象，若过滤灌堵请更换过滤灌。

4、大墨罐无墨水，大墨罐空气口堵。

问题8、打印时蒙泰中显示"启动设备失败/数据传输太慢"。

解决：1、计算机问题，重装蒙太及FY6180驱动，若不能解决重装计算机操作系统。

2、C：可用空间太小，RIP出资料无法存储在C：临时文件中。

（建议C：盘可用空间一般为5~8G以上）。

展板、条幅等大幅喷绘的尺寸及分辨率设置问题本文将重点讲解海报、条幅等大幅喷绘的设计与制作技巧，以及尺寸和分辨率的设置问题。

同时，我们会列举一些常用的尺寸及对应的分辨率数值供大家参考。

在设计宣传品时，有一些细节问题需要注意。

首先是制作大幅海报、背景板、条幅等宣传品的分辨率问题。

通常我们都知道印刷和打印的分辨率是300，但如果要制作大尺寸比如8*10m的展板，需要采取以下三种方法：一是用AI做矢量图，以原尺寸的1/10进行设计，因为矢量图可以无限放大；二是在PS中按比例适当缩小尺寸进行设计，分辨率设置为200-300之间即可；三是如果电脑配置够彪悍，可以尝试用原尺寸8*10m新建文件，分辨率可以设置为150，或者更低72.制作大幅画面时的喷绘或写真技术，对分辨率要求在45~72即可。

另外，喷绘统一使用CMKY模式，禁止使用RGB模式。

喷绘机都是四色喷绘的，颜色与印刷色截然不同，但在做图时按照印刷标准走即可。

写真可以使用CMKY模式或RGB模式，但需要注意在RGB中大红的值用CMKY定义，即M=100Y=100.图像黑色部分要求填加C、M、Y色，组成混合黑，严禁有单一黑色值。

假如是大黑，可以做成：C=50 M=50 Y=50K=100.特别是在PHOTOSHOP中使用带的效果时，要把黑色部分改为四色黑，否则画面上会出现黑色部分有横道，影响整体效果。

最后，我们给大家列举一些数据以作参考：1mX1m（或1m以下）——72分辨率/最高可以100分辨率；2mX2m(或2m以下)——72分辨率；3mX3m(或3m以下)——72分辨率(或者60分辨率）；4mX4m(或4m以下)——60分辨率（或者50分辨率）。

4m x 4m或更大尺寸的屏幕，应该使用25至50的分辨率。

在选择屏幕尺寸时，必须考虑到使用环境和观众的需求。

对于较大的屏幕，需要更高的分辨率才能保证图像质量。

此外，在选择分辨率时，还要考虑到可用的带宽和处理能力。

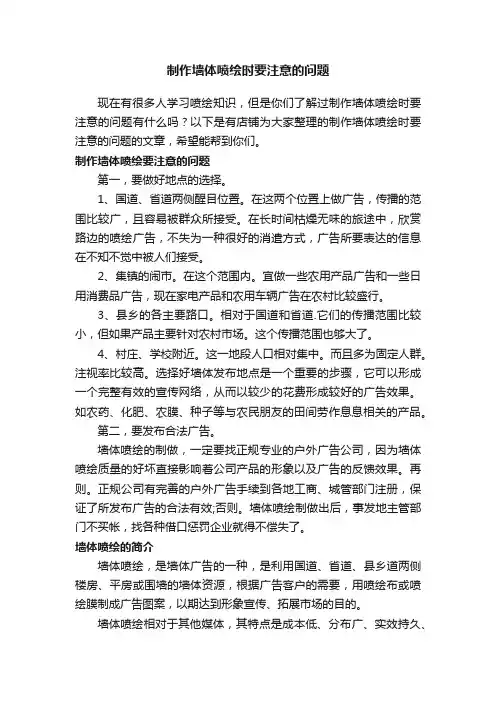

制作墙体喷绘时要注意的问题现在有很多人学习喷绘知识，但是你们了解过制作墙体喷绘时要注意的问题有什么吗？以下是有店铺为大家整理的制作墙体喷绘时要注意的问题的文章，希望能帮到你们。

制作墙体喷绘要注意的问题第一，要做好地点的选择。

1、国道、省道两侧醒目位置。

在这两个位置上做广告，传播的范围比较广，且容易被群众所接受。

在长时间枯燥无味的旅途中，欣赏路边的喷绘广告，不失为一种很好的消遣方式，广告所要表达的信息在不知不觉中被人们接受。

2、集镇的闹市。

在这个范围内。

宜做一些农用产品广告和一些日用消费品广告，现在家电产品和农用车辆广告在农村比较盛行。

3、县乡的各主要路口。

相对于国道和省道.它们的传播范围比较小，但如果产品主要针对农村市场。

这个传播范围也够大了。

4、村庄、学校附近。

这一地段人口相对集中。

而且多为固定人群。

注视率比较高。

选择好墙体发布地点是一个重要的步骤，它可以形成一个完整有效的宣传网络，从而以较少的花费形成较好的广告效果。

如农药、化肥、农膜、种子等与农民朋友的田间劳作息息相关的产品。

第二，要发布合法广告。

墙体喷绘的制做，一定要找正规专业的户外广告公司，因为墙体喷绘质量的好坏直接影响着公司产品的形象以及广告的反馈效果。

再则。

正规公司有完善的户外广告手续到各地工商、城管部门注册，保证了所发布广告的合法有效;否则。

墙体喷绘制做出后，事发地主管部门不买帐，找各种借口惩罚企业就得不偿失了。

墙体喷绘的简介墙体喷绘，是墙体广告的一种，是利用国道、省道、县乡道两侧楼房、平房或围墙的墙体资源，根据广告客户的需要，用喷绘布或喷绘膜制成广告图案，以期达到形象宣传、拓展市场的目的。

墙体喷绘相对于其他媒体，其特点是成本低、分布广、实效持久、视觉传达效果好，是企业拓展三四级市场的最佳宣传媒体;相对于传统意义的墙体广告即墙体手绘，其特点是画面细腻，色彩艳丽，图像逼真，视觉冲击力更强，实现了由卡通图案、简单文字到任意彩色图案的质的飞跃，它改变了以往墙体广告在人们心目中的低端印象，是墙体手绘的升级，是墙体广告发展史上的一次划时。

喷绘机常见故障的处理常见故障的处理1.喷头不喷墨：检测喷头电源开关是否打开，光纤的接法是否正确，喷车移动时软件中的光栅读数是否有变化（如读数没有相应的增大或减小，应检查光栅传感器，数据长扁线，喷头控制母板，伺服板）。

2.喷车电机（X电机）不能控制：检查PCI卡的驱动是否正确安装，电机是否有上电自锁功能，对照接线图检查电机驱动器（DB810）上各信号电源线是否接好。

若电机有自锁，检查高密线是否良好接插。

3.送布电机（Y电机）不能控制：检查方法同喷车电机。

4.收放卷电机不受控制：更换收放卷控制板或传感器。

但首先应检查传感器的感应距离调节选钮是否在恰当位置，再检查控制开关是否正常。

5.X或Y电机运转过热（电机外表面温度高出环境50摄氏度）：停机检测电机运转的阻力是否过大，若感觉有明显阻力，应检查电机齿轮是否位置不当，与电机上盖发生摩擦。

若电机本身阻力正常，考虑调整电机驱动器的的调节旋钮。

其中“Limit”调至最大，“Gain”调至最小，“Damp”从最小的方向调大约30度的角度。

若仍能听到电机自锁发出的噪音，应再调小“Damp”。

因为较大的“Damp”值也会引起电机过热，影响电机寿命。

6.喷头电压调整界面的参数上传或下载不正确：机器处于开启状态，检查PCI卡的驱动是否正确安装，光纤的接法是否正确，光纤本身是否出故障。

最后考虑更换电脑和PCI卡，喷头驱动母板。

所以要检测光纤是否正常工作，也可以通过观察喷头电压上传或下载的过程是否正常来判定。

7.打印软件死机或参数设置不能保存：将光盘中的打印软件（压缩版）解压到硬盘，覆盖原有的打印软件。

打印机控制软件要求该目录下的所有文件都是可写属性，如果直接将驱动光盘上未经压缩的软件直接拷贝至硬盘，应将其只读属性去除。

8.打图的宽度与设定值不一致：RIP图形的精度与打印软件选择的模式不对应。

（如RIP图形的精度是240*540DPI，而打印软件使用的是180DPI的ini文件。

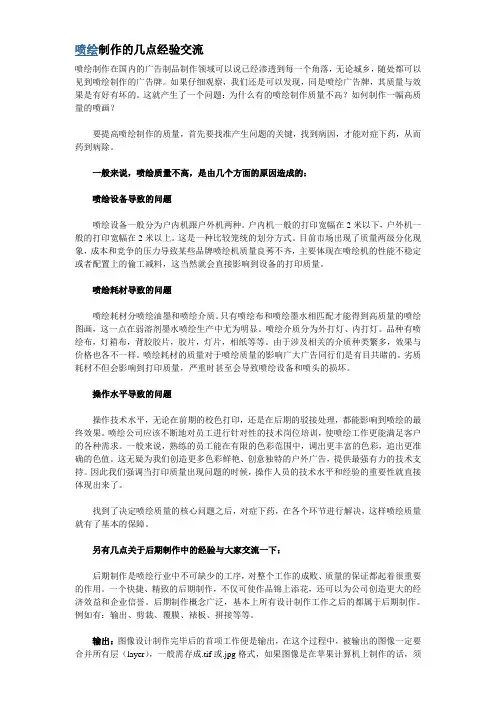

喷绘制作的几点经验交流喷绘制作在国内的广告制品制作领域可以说已经渗透到每一个角落，无论城乡，随处都可以见到喷绘制作的广告牌。

如果仔细观察，我们还是可以发现，同是喷绘广告牌，其质量与效果是有好有坏的。

这就产生了一个问题：为什么有的喷绘制作质量不高？如何制作一幅高质量的喷画？要提高喷绘制作的质量，首先要找准产生问题的关键，找到病因，才能对症下药，从而药到病除。

一般来说，喷绘质量不高，是由几个方面的原因造成的：喷绘设备导致的问题喷绘设备一般分为户内机跟户外机两种。

户内机一般的打印宽幅在2米以下，户外机一般的打印宽幅在2米以上。

这是一种比较笼统的划分方式。

目前市场出现了质量两级分化现象，成本和竞争的压力导致某些品牌喷绘机质量良莠不齐，主要体现在喷绘机的性能不稳定或者配置上的偷工减料，这当然就会直接影响到设备的打印质量。

喷绘耗材导致的问题喷绘耗材分喷绘油墨和喷绘介质。

只有喷绘布和喷绘墨水相匹配才能得到高质量的喷绘图画，这一点在弱溶剂墨水喷绘生产中尤为明显。

喷绘介质分为外打灯、内打灯。

品种有喷绘布，灯箱布，背胶胶片，胶片，灯片，相纸等等。

由于涉及相关的介质种类繁多，效果与价格也各不一样。

喷绘耗材的质量对于喷绘质量的影响广大广告同行们是有目共睹的。

劣质耗材不但会影响到打印质量，严重时甚至会导致喷绘设备和喷头的损坏。

操作水平导致的问题操作技术水平，无论在前期的校色打印，还是在后期的驳接处理，都能影响到喷绘的最终效果。

喷绘公司应该不断地对员工进行针对性的技术岗位培训，使喷绘工作更能满足客户的各种需求。

一般来说，熟练的员工能在有限的色彩范围中，调出更丰富的色彩，追出更准确的色值。

这无疑为我们创造更多色彩鲜艳、创意独特的户外广告，提供最强有力的技术支持。

因此我们强调当打印质量出现问题的时候，操作人员的技术水平和经验的重要性就直接体现出来了。

找到了决定喷绘质量的核心问题之后，对症下药，在各个环节进行解决，这样喷绘质量就有了基本的保障。

★机器打印时出现明显的深浅道可能成因：1．喷嘴长度过短或喷孔堵塞2．喷头没有校正3．送布复式电机参数不合理或内部螺丝松动、断裂4．介质质量不过关解决方式：1．测量喷头长度(Xaar128 ：1.7cm Xaar500：7cm )尝试用清洗剂配合超声波清洗喷头2．重新校正喷头3．重新调整电机参数（深：增加电机出长值；浅：缩小电机出长值），更换螺丝。

4．更换介质★错位（表现为画面两边不对齐）可能成因：1．电机联轴器打滑，喷头每次停留的位置不一致2．喷绘软件中的运动参数有误3．喷绘底座偏歪4．测纸感应器不灵敏或失效5．喷头电源线接触不好6．数据扁平电缆有干扰解决方式：1．用干净的布擦净联轴器，后再重新加上润滑油。

2．重新调整运动参数后重启机器3．调整喷绘机的整体水平4．用少量清洗剂清洗感应器头或更换感应器5．检查电源接口与插座和接地电线是否良好★走布辊子动而喷头小车不动可能成因：1．软件没装好2．喷头电机线接触不良3．驱动器参数丢失解决方式：1．重新安装软件2．重新连接电机线3．重新安装驱动程序★画面出现白点可能成因：1．介质不吸墨2．布过于潮湿3．有清洗剂在二级墨盒里4．有气体进入输墨管道或喷头漏气解决方式：1．更换介质2．更换介质3．排净二级墨盒油墨，重新供墨4．检查各管道接口，重新连接或更换喷头★回墨可能成因：1．二级墨盒过低2．室内温度过高3．有气进入二级墨盒或喷头漏气解决方式：1．调整二级墨盒的高度2．调整室内温度（温度：20~28℃；湿度50~65％）3．检查接二级墨盒接口是否漏气或更换喷头★飞墨可能成因：1．喷头电压不正确2．喷头与介质的距离过大3．介质的静电过强解决方式：1．调节喷头工作电压（每种油墨的参数都不同）2．降低喷头与介质的距离3．用湿布擦布★易褪色可能成因：1．介质涂层质量不过关2．喷绘室内环境不良（温度：20~28℃；湿度50~65％）解决方式：1．更换介质2．调整室内环境★上机后喷头不出墨可能成因：1．所买的喷头不是正品2．供墨系统不正常3．喷头因人为烧毁解决方式：1．检查喷头编号（Xaar喷头的编号是唯一的）2．检查供墨系统或看喷头处有无墨水3．更换新的喷头★四色均不喷墨可能成因：1．系统导入不正确2．I/O板问题解决方式：1．重新导入系统数据2．更换I/O板3．更换喷头控制板4．更换数据线★画面有坚直的条纹可能成因：1．介质不吸墨2．导轨多尘3．数据传输错误4．齿轮与传动皮带机松开解决方式：1．更换介质2．用酒精擦洗导轨3．重新传输数据4．扭紧变速器螺丝或更换皮带★喷头只出半截可能成因：1．喷头数据线不牢固2．供墨系统不顺畅3．喷头堵塞解决方式：1．重新连接数据线（注意不能带电拔插，否则容易烧毁喷头）2．检查供墨系统各个器皿与接口，不能让空气进入3．清洗喷头或更换喷头★画面喷完后有流墨可能成因：1．喷墨量过大2．加热板没开启3．室内温度、湿度过高解决方式：1．减小喷墨量2．开启加热板3．降低室内的温度、湿度★走布不准确可能成因：1．压布辊子松动2．两头夹得太紧，中间有很大的缝隙3．整机不水平解决方式：1．重新扭紧压布辊子2．重新装布3．重新调整机器水平★乱码可能成因：1．电源不稳定2．接地线安装不好3．非法操作4．网络对电脑的干扰5．小头板和中间板有问题6．PCIC的插槽有问题解决方式：1．要求必须安装一只功率相当（M3 3000）UPS，一则减少外界的干扰，二则可解断电之扰2．要求每台设备的接地良好，建议将主机外壳接地3．在每一幅喷绘开始时，建议客户将前一幅图的性情重新设置，尽量减少非法操作4．建议客户在喷绘工程中，不要往专配电脑里输送文件为最宜，否则，容易出现乱码5．及时更换小头板6．可试着将PCIC卡换插另外一个插槽另：国产机型中使用XAAR500喷头的机器比较常见，在更换墨水后比XAAR128出现的非正常的现象更频繁，下面列举一二。

喷绘机常见问题及处理方法1.不能开机.1.检查电源插座及电源线是否连接好。

2.检查机器左右两边的急停开关及右边的漏电开关是否开启。

3.检查急停开关下面的电线是否掉落。

4.机器右边的电源座里面的保险丝是否烧坏。

2.断墨。

1.检查喷头下面是否有喷绘布毛须。

2.查看喷头的电压及温度将喷头电压适当调低可以改善断墨。

3.将喷头用清洗液冲洗并用注射器反抽。

4.查看打印速度调低打印速度可以改善断墨。

5.喷头温度低于20度或高于35度时喷头易断墨，可以热吹风加温或空调降温等方法解决断墨。

3.压不出墨。

看其他几个颜色是否压的出来。

如果只是单个压不出来看看喷头后面的副墨瓶是否有墨水如果有墨水更换电磁阀。

如没有墨水请检查墨水桶和墨泵及副墨瓶。

4.软件问题。

USB机器可以将参数从新到入一次或将软件重新解压出来用。

一搬我们将软件存在电脑D盘喷绘机软件文件夹内。

PCI卡老机器直接解压软件。

5.打印画面左右错位重影。

调整双向可以解决，从左边打到右边不动调整回去哪次，在软件上面双向有个左右箭头可以调整打印中可以调整。

PCI卡机器（老机器）在基本参数中可以调整反差的数字调整双向。

注意打印速度和调整速度的一致。

6.蒙泰问题。

重装蒙泰点击蒙泰安装压缩文件点右键解压到当前文件夹解压后就有一个INSTALL的文件夹，打开后有一个INSTALL.EXE的图标双击安装。

弹出一个是否安装的框点确定。

蒙泰将自动安装完成，完成后会弹出两个对话框将记事本对话框关掉将另一个的蒙泰快捷方式和蒙泰打印管理系统快捷方式点鼠标右键发送到桌面上。

蒙泰安装完成，安装蒙泰打印机打开蒙泰左上角点文件再打印机设定再点安装蒙泰打印机.3208和3206机器左选定2个Phaeton装4个喷头右边选第一个UD-3206S装8个喷头选最后1个UD-3208. 3278系列机器点自定安装打印机在电脑D盘选3278和3276即可。

在将这个打印机设为默认打印机完成。

可以拍图打印。

7.喷头一部分不出或墨乱码。

室内喷绘机的常见故障及如何解决编辑：oa161商务办公网1、四色错位，呈现不接连图画--喷头信号线次序插错；回差对位禁绝。

2、喷绘呈现紊乱--拖链中的数据线损坏或虚连；RIP或喷绘时，计算机体系没有足够的磁盘空间或受搅扰。

3、死机--电脑设置不对；电脑有病毒、体系运转速度不行；静电过高，形成电子器件损坏，如烧坏喷头或主板，影响数据传输。

4、喷绘程序不能履行--电脑与主板的串口线或并口线有毛病或触摸不牢。

5、喷绘机作业时传图形成磕头表象--电脑硬盘设为同享；BOIS装备中没有将打印端口（并口）设置为EPP，使数据传送中呈现过错；电脑中存在CIH病毒。

6、墨盒溢墨--浮子开关损坏。

也能够供电电源线毛病或供墨电路板毛病。

7、断墨--墨管进空气，液泵不供墨；过滤器阻塞，墨盒不上墨；画面浓度过大；温度低；油墨粘度大，流动性低；喷头阻塞；喷头数据信号有疑问。

8、供墨缺乏--喷头墨管有气泡；墨盒液位低；室温低，油墨粘度大；大气压低，陶瓷震动吸力缺乏；喷头阻塞。

9、滴墨--墨盒液位高；油墨粘度低；喷头呈现散射；喷咀外表污染。

10、液泵过热烧坏--过滤器堵死；墨管打折不过墨；墨桶无墨。

11、白缝或堆叠--步进电机驱动器输出电压不稳定；减速机损坏；衔接步进电机与减速机的哈佛套松动，需求从头锁紧；联轴节的键松动，换键。

12、竖条纹--重调导轨，替换滑块；进步室温添加湿度；调整墨盒，恰当进步液位高度。

13、画布走斜--挂布时没有对齐。

14、错位--查看同步带轮的键是不是松动，同步带是不是过松。

15、噪音过大--查看减速机是不是损坏，轴承是不是磨损；不然，查看导轨的平直度和平行度或替换滑块。

自动放步系统常见的故障现象及解决办法(1) 自动放布失控检测电控板(大)(2) 放布不正常检测电源开关,电控板(3) 放布电机发烫检测电控板(大)(4) 光电开关感应不到布检测光电开关(5) 加热开关关闭时,机器仍在加热检测加热板2 压墨系统:正压线,压墨开关,电磁阀,气汞(1) 压单色出现双色或所有颜色一起出检测正压开关线(2) 压墨不出检测已压开关线,电磁阀(3) 打画不供墨检测正压开关线, 电磁阀,供墨板,伺服卡(4) 压墨开关不反弹检测自复位开关(5) 喷头流墨不止检测电磁阀器往墨管立注墨水3 打画过程中出现不正常现象(1) 几个喷头不出墨检测分色板,盖板.先调换喷头试一试,看喷头是否完好,再调换喷头小板及连线试看是否为小板及连线问题,若以上没问题再检查分色板换一下试试(2) 喷头全不出墨: 先调换光纤线试,看是否插好,再换20芯线试,若没问题,再检查正压开关线(3) 断墨: 先看喷头电压是否正常,调一下喷头电压试试,若不行再更换分色板试试(4) 飞墨: 更换盖板试试,若解决则更换盖板(5) 喷头出墨量少: 调换喷头小板试若解决则更换喷头小板(6) 分色板没电检测四芯电源线是否短路(7) 打图时跳pass: 用万用表检测20芯线是否完好(8) 出图乱码检测20芯线(9) 打画长喷: 更换PC2卡试台使器水平4 机械方面故障导致现象及解决(1) 打图错位,有时会乱码,运动时有异响检测20芯线,轴泵(2) 小车抖动声音异常,摩擦严重检测涨紧器,同步带轮(3) 打图时小车在运动时经常卡死检测皮带涨紧器(4) 打图时有暗纹检测伺服箱,同步带轮(5) 打画斜检测皮带涨紧器<PIXTEL_MMI_EBOOK_2005>4</PIXTEL_MMI_EBOOK_2005>。
