电力工程基础_第二版_孙丽华主编_课后习题答案

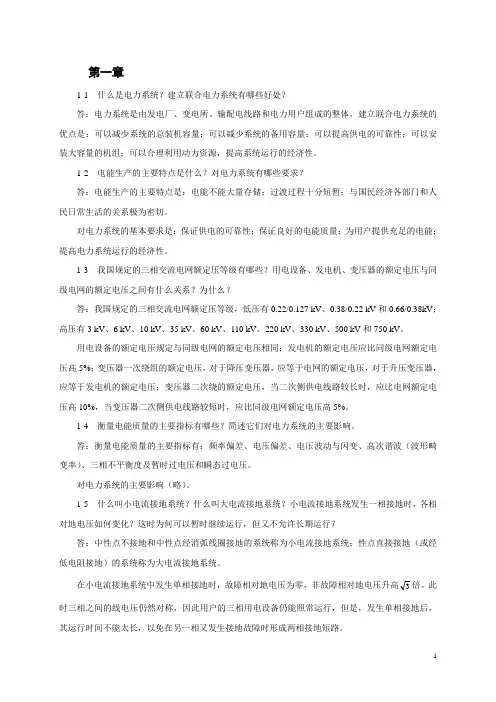

第一章1-1什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能; 提高电力系统运行的经济性。

1-3我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV, 0.38/0.22 kV和0.66A）.38kV；高压有3kV、6kV、10 kV、35 kV、60 kV、110 kV、220 kV> 330 kV、500 kV 和750kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器, 应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%,当变压器二次侧供电线路较短时，应比同级电网额定电压高5%01-4衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

SNoc 3UNINoc
说明：如果断路器的实际运行电压U低于额定电压 UN而额定开断电
流不变，此时的开断容量应修正为：
Soc
SNoc
U UN
27.05.2020
.
18
➢热稳定电流 Its：表征断路器承受短路电流热效应的能力。
Its INoc
➢动稳定电流 imax：表征断路器承受短路电流力效应的能力。 ➢分闸时间：指断路器从得到分闸命令起，到三相电弧完全 熄灭为止的一段时间，它包括断路器的固有分闸时间和燃弧 时间两部分。
➢按安装地点分：户内式和户外式； ➢按灭弧介质不同分：压气式、产气式、真空式 、SF6负 荷开关；
27.05.2020
.
26
负荷开关的型号：
27.05.2020
.
27
图5-13和图5-14分别为ZFN-10型户内高压真空负荷开关和 ZFN-10R型高压真空负荷开关-熔断器组合电器的外形结构。
图5-13 ZFN-10型高压真空负荷开关 图5-14 ZFN-10R型高压真空负荷开关
图5-10为GN8-10型户内 隔离开关的外形结构。
27.05.2020
图5-10 GN8-10型隔离开关
1—上接线端子 2—静触头 3—闸刀 4—套管绝缘子 5—下接线端子 6—框架 7—转轴 8—拐臂 9—升降绝缘子 10—支持绝缘子
.
22
户外式隔离开关 图5-11为GW4-110型双柱式户外隔离开关的外形结构。
✓固有分闸时间：指断路器从得到分闸命令起，到主触头刚分离的一段时间； ✓燃弧时间：指从主触头分离到三相电弧完全熄灭的一段时间。
➢合闸时间：指断路器从接到合闸命令起，到三相触头刚接 触为止的一段时间。
27.05.2020

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

第一章1-1什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能; 提高电力系统运行的经济性。

1-3我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV, 0.38/0.22 kV和0.66A）.38kV；高压有3kV、6kV、10 kV、35 kV、60 kV、110 kV、220 kV> 330 kV、500 kV 和750kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器, 应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%,当变压器二次侧供电线路较短时，应比同级电网额定电压高5%01-4衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

3
2-7 功率因数低的不良影响有哪些�如何提高企业的自然功率因数� 答�功率因数低将会引起线路的总电流增大�使供电网络中的功率损耗和电能损耗增大�使供 电网络的电压损失增大�影响负荷端的电压质量�使供配电设备的容量不能得到充分利用�降低了 供电能力�使发电机的出力下降�发电设备效率降低�发电成本提高。 提高企业的自然功率因数的方法有�正确选用感应电动机的型号和容量�限制感应电动机的空 载运行�提高感应电动机的检修质量�合理使用变压器�感应电动机同步化运行。 2-8 并联电容器的补偿方式有哪几种�各有什么优缺点� 答�并联电容器的补偿方式有高压集中补偿、低压成组补偿和分散就地补偿�个别补偿�。 高压集中补偿方式的投资较少�电容器组的利用率较高�能够提高整个变电所的功率因数�但 它的补偿范围小�只能补偿 6�10kV 母线以前的线路上的无功功率�不能补偿工业企业内部配电线 路的无功功率。 低压成组补偿方式的投资不大�运行维护方便�能够减小车间变压器的容量�降低电能损耗� 其补偿区大于高压集中补偿�能够补偿变电所低压母线前的变压器和所有有关高压系统的无功功率。 分散就地补偿方式的补偿范围最大�补偿效果最好�能够补偿安装地点以前的变压器和所有高 低压线路的无功功率�但投资较大�且电容器组在被补偿的设备停止工作时也一并被切除�利用率 较低。 2-9 某工厂车间 380V 线路上接有冷加工机床 50 台�共 200kW�吊车 3 台�共 4.5kW�� � 15% �� 通风机 8 台�每台 3 kW�电焊变压器 4 台�每台 22kVA� � � 65% � cos � N � 0.5 ��空压机 1 台� 55kW。试确定该车间的计算负荷。 解�该车间的计算负荷如下表所示。
5
�2�线路的功率损耗和电能损耗 变压器高压侧的计算负荷为� P30(1) � P30(2) � �PT � 900 � 10 .2 � 910 .2 kW

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-7 为什么我国规定110kV以上的高压电网和380/220V的低压电网要采用大电流接地系统？各有什么优点？答：大电流接地系统发生单相接地时中性点电位仍为零，非故障相对地电压不会升高，仍为相电压，因此电气设备的绝缘水平只需按电网的相电压考虑，故可以降低工程造价。

所以我国110kV 及以上的电力系统基本上都采用中性点直接接地的方式。

而在380/220V系统中采用中性点直接接地方式，主要是考虑人身安全问题，一旦发生单相接地故障，可以迅速跳开自动开关或烧断熔断丝，将故障部分切除。

1-8 试确定图1-12所示供电系统中发电机和所有变压器的额定电压。

图1-12 习题1-8附图答：发电机G：10.5kV；变压器T1：10.5/242kV；变压器T2：10/3.3kV；变压器T3：220/38.5kV；变压器T4：220/121/38.5kV；变压器T5：35/6.6 kV2-9 某工厂车间380V 线路上接有冷加工机床50台，共200kW ；吊车3台，共4.5kW （%15=ε）；通风机8台，每台3 kW ；电焊变压器4台，每台22kV A （%65=ε，5.0cos =N ϕ）；空压机1台，55kW 。

试确定该车间的计算负荷。

解：该车间的计算负荷如下表所示。

电力负荷计算表2-12 某电力用户10kV 母线的有功计算负荷为1200kW ，自然功率因数为0.65，现要求提高到0.90，试问需装设多少无功补偿容量？如果用BW10.5—40—1W 型电容器，问需装设多少个？装设以后该厂的视在计算负荷为多少？比未装设时的视在计算负荷减少了多少？ 解：（1）需装设的BWF10.5-40-1W 型并联电容器容量及个数822)]9.0tan(arccos )65.0s [tan(arcco 1200=-⨯=C Q kvar55.2040822===C C q Q n 取21=n 则实际补偿容量为：8404021=⨯=C Q kvar（2） 无功补偿前后视在负荷的变化补偿前：1403)65.0tan(arccos 1200tan 3030=⨯==ϕP Q kvar184665.01200cos 3030===ϕP S kV A 补偿后：5.1325)8401403(1200)(2223023030=-+=-+='C Q Q P S kV A补偿后视在负荷减少了：5.5205.132518463030=-='-S S kV A2-13 某降压变电所装有一台Y,yn0联结的S9—800/10型电力变压器，其二次侧（380V ）的有功计算负荷为520kW ，无功计算负荷为430kvar ，试求此变电所一次侧的计算负荷和功率因数。

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

10
10.3 电光源和灯具
对安装高度较高，并需要大面积照明的场所或震动较大 的场所，一般选用荧光高压贡灯或高压钠灯。 选用光源时还应估计灯具的安装高度。 白炽灯适用6～12m的悬挂高度； 荧光灯适用2～4m的悬挂高度； 高压汞灯和高压钠灯适用5～18m的安装高度； 卤钨灯适用于6～24 m的安装高度。 当采用一种光源不能满足光色或显色性要求时，可采用 两种或多种光源混合照明。
2019/10/2
河北科技大学电气工程系
22
10.4 照明质量与照度计算
二、照度计算
1. 利用系数法 利用系数的概念：光源投射到工作面上的光通量与光源发 出的总光通量之比，称为利用系数，用u表示，即
u Φe nΦ
式中，Φe为投射到计算工作面上的光通量；Φ为每盏灯的 光通量；n为灯的数量。
利用系数的大小与灯具的特性（型式、光效和配光曲 线）、灯具悬挂的高度、房间的大小和形状、空间各平面 （墙壁、顶棚及地面）的反射系数等因素有关。
Φ1 100 %
Φ2
灯具的效率一般在0.5～0.9 之间，其大小与灯罩材料与 形状、灯丝的位置有关。
2019/10/2
图10-3 灯具的保护角
河北科技大学电气工程系
13
10.3 电光源和灯具
2．灯具的分类 按灯具的配光曲线分类 CIE分类法：根据光通量在灯具上半球与下半球的分配比 例，可以将灯具分为五种类型，见表10-2。
2019/10/2
河北科技大学电气工程系
11
10.3 电光源和灯具
二、灯具的选用与布置
1．灯具的特性 灯具（照明器）是灯泡和灯罩的总称。灯具的特性可用
配光曲线、保护角和灯具效率三个特征量来描述。
配光曲线（光强分布曲线）：表征灯具在空间各个方向的 光强分布特性。

大电流。
动作时间：指从蜗杆与扇形齿片相咬合起到接点闭合这一 段时间。
2018/10/14 河北科技大学电气信息学院 14
电磁系统的速断电流：指当通入继电器线圈的电流大到整 定值的某个倍数时，未等感应系统动作，衔铁右端瞬时被吸 下，接点立即闭合。
时限特性：如图6-5所示。 ab段——“反时限特性”（此 时继电器铁心尚未饱和）； bc段——“定时限”（铁心已 达到饱和）； de段——“速断特性”。
报警信号、减负荷或延时跳闸。
河北科技大学电气信息学院 3
2018/10/14
二、继电保护的基本原理
图6-1 继电保护装置组成方框图
测量部分：从被保护对象输入有关信号，并与给定的整定 值进行比较，决定保护是否动作； 逻辑部分：根据测量部分各输出量的大小、性质、输出的 逻辑状态、出现的顺序或它们的组合，进行逻辑判断，以确 定保护装置是否应该动作； 执行部分：根据逻辑部分做出的判断，执行保护装置所担 负的任务（跳闸或发信号）。
2018/10/14 河北科技大学电气信息学院 4
三、对继电保护的基本要求
选择性：保护装置动作时，仅将故障元件从电力系统中 切除，使停电范围尽量缩小，最大限度地保证系统中的 非故障部分继续运行。
图6-2 电力系统继电保护选择性说明图
速动性：继电保护装置应以尽可能快的速度将故障元件 从电网中切除。
2018/10/14 河北科技大学电气信息学院
图6-9 两相电流差接线方式
23
图6-9 两相电流差接线方式在不同短路形式下的电流相量图
Why?!
一般情况下：
保护整定时取 K w 3 ；灵敏度校验时取Kw ＝1 。
2018/10/14 河北科技大学电气信息学院 24

电力工程基础学习指导及习题解答2006．11第一章电力工程基础一、重点和难点1．火力发电厂、水力发电厂以及核电站的能量转换过程，以及它们在生产成本、生产效率、厂用电率和机组启停速度方面的区别。

2．现代电力系统的概念（了解反映电力系统常用的基本参数）；变电所的分类。

3．负荷的分级和供电要求。

★★4．电力系统的质量指标。

★★5．电力系统的接线方式。

★★6．我国交流电力网和电气设备的额定电压―――发电机、变压器、输电线路的额定电压的确定。

★★★7．电压等级的选择尤其是供电电压的选择。

二、作业1．确定图中（略）所示供电系统中发电机和所有变压器的额定电压。

分析：作业中需要注意的问题包括①电力系统中的电压除非特别说明一般指的都是线电压。

因此变压器的变比一般都是线电压和线电压之比，单位kV。

②对于某些电压等级国家规定的其1.05倍的电网额定电压往往取的是整数值，如380×1.05＝400V，以后的短路电流计算中常用的35kV和110kV电压等级的平均额定电压分别是37kV和115kV。

③如果同时标出相电压和线电压其形式如：220/380V，即220V为相电压，380V 为线电压。

答案：发电机的额定电压为10.5kV，即电网额定电压的1.05倍；变压器T1的额定电压为10.5/38.5kV；变压器T2的额定电压为35/6.6kV；变压器T3的额定电压为10/0.4kV；三、课外学习1．电力与国民经济发展之间的关系。

能源弹性系数；电力弹性系数2．查找火力发电厂生产过程的详细资料并了解其能量的转换原理以及锅炉、汽轮机和发电机的基本结构、生产过程，并了解整个发电厂的组成。

★2．我国核电站的情况。

2．了解现代新型发电形式以及目前的情况和发展前景。

3．了解世界各国电压等级的频率的情况，寻找电压等级确定的规律。

4．查找各级负荷的实例并分析它们的供电情况。

5．查找电力系统可靠性的概念、指标以及目前各国电力系统可靠性的情况。

电⼒⼯程基础_第⼆版_孙丽华主编_课后习题答案第⼀章1-1 什么就是电⼒系统？建⽴联合电⼒系统有哪些好处？答:电⼒系统就是由发电⼚、变电所、输配电线路与电⼒⽤户组成得整体。

建⽴联合电⼒系统得优点就是:可以减少系统得总装机容量;可以减少系统得备⽤容量;可以提⾼供电得可靠性;可以安装⼤容量得机组;可以合理利⽤动⼒资源,提⾼系统运⾏得经济性。

1-2 电能⽣产得主要特点就是什么？对电⼒系统有哪些要求？答:电能⽣产得主要特点就是:电能不能⼤量存储;过渡过程⼗分短暂;与国民经济各部门与⼈民⽇常⽣活得关系极为密切。

对电⼒系统得基本要求就是:保证供电得可靠性;保证良好得电能质量;为⽤户提供充⾜得电能;提⾼电⼒系统运⾏得经济性。

1-3 我国规定得三相交流电⽹额定压等级有哪些？⽤电设备、发电机、变压器得额定电压与同级电⽹得额定电压之间有什么关系？为什么？答:我国规定得三相交流电⽹额定压等级,低压有0、22/0、127 kV、0、38/0、22 kV与0、66/0、38kV;⾼压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV与750 kV。

⽤电设备得额定电压规定与同级电⽹得额定电压相同;发电机得额定电压应⽐同级电⽹额定电压⾼5%;变压器⼀次绕组得额定电压,对于降压变压器,应等于电⽹得额定电压,对于升压变压器,应等于发电机得额定电压;变压器⼆次绕得额定电压,当⼆次侧供电线路较长时,应⽐电⽹额定电压⾼10%,当变压器⼆次侧供电线路较短时,应⽐同级电⽹额定电压⾼5%。

1-4 衡量电能质量得主要指标有哪些？简述它们对电⼒系统得主要影响。

答:衡量电能质量得主要指标有:频率偏差、电压偏差、电压波动与闪变、⾼次谐波(波形畸变率)、三相不平衡度及暂时过电压与瞬态过电压。

对电⼒系统得主要影响(略)。

1-5 什么叫⼩电流接地系统？什么叫⼤电流接地系统？⼩电流接地系统发⽣⼀相接地时,各相对地电压如何变化？这时为何可以暂时继续运⾏,但⼜不允许长期运⾏？答:中性点不接地与中性点经消弧线圈接地得系统称为⼩电流接地系统;性点直接接地(或经低电阻接地)得系统称为⼤电流接地系统。

第一章1-1 什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2 电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能；提高电力系统运行的经济性。

1-3 我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV；高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器，应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%，当变压器二次侧供电线路较短时，应比同级电网额定电压高5%。

1-4 衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5 什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。

第三章3-1 熄灭电弧的条件是什么？开关电器中常用的灭弧方法有哪些？答：灭弧的条件是去游离率大于游离率。

开关电器中常用的灭弧方法有速拉灭弧法、冷却灭弧法、吹弧灭弧法、长弧切短灭弧法、粗弧分细灭弧法、狭缝灭弧法、采用多断口灭弧法和采用新型介质灭弧法等。

3-2 高压断路器、高压隔离开关和高压负荷开关各有哪些功能？答：高压断路器不仅能通断正常负荷电流，而且能切断一定的短路电流，并能在保护装置作用下自动跳闸，切除短路故障；高压隔离开关的主要功能是隔离高压电源，保证人身和设备检修安全，同时还具有倒闸操作和通断小电流的功能；高压负荷开关可以通断一定的负荷电流和过负荷电流，有隔离开关的作用，但不能断开短路电流。

3-3 倒闸操作的基本要求是什么？答：倒闸操作的基本要求是：合闸送电时，先合上隔离开关，再合上断路器；跳闸断电时，先断开断路器，再断开隔离开关。

3-4 低压断路器有哪些功能？按结构型式可分为哪两大类？答：低压断路器既能带负荷通断电路，又能在线路发生短路、过负荷、低电压（或失压）等故障时自动跳闸。

低压断路器按结构型式分，有塑料外壳式和万能式两大类。

3-5 熔断器的主要功能是什么？什么是“限流”式熔断器？答：熔断器的主要功能是对电路及其设备进行短路或过负荷保护。

“限流”式熔断器是指熔断器的灭弧能力很强，灭弧速度很快，能在短路电流未达到冲击值以前完全熄灭电弧。

3-6 避雷器有何功能？有哪些常见的结构型式？各适用于哪些场合？答：避雷器用于防止雷电产生的过电压沿线路侵入变配电所或其他建筑物内，以免危及被保护设备的绝缘。

避雷器按结构型式分，有保护间隙、管型避雷器、阀型避雷器和金属氧化物避雷器等。

其中，保护间隙和管型避雷器一般用于户外输电线路的防雷保护，阀型避雷器和金属氧化物避雷器主要用于变配电所的进线防雷电波侵入保护。

3-7 Dyn11接线配电变压器和Yyn0接线配电变压器相比较有哪些优点？答：Dyn11接线变压器能有效地抑制3的整数倍高次谐波电流的影响；Dyn11接线变压器的零序电抗比Yyn0接线变压器小得多，更有利于低压侧单相接地短路故障的切除；Dyn11接线变压器承受单相不平衡负荷的能力远比Yyn0接线的变压器大。

3
5-9
一条采用 LGJ 型钢芯铝绞线的 35kV 线路，计算负荷为 4480kW，功率因数为 0.88，年最
大负荷利用小时数为 4500h，试按经济电流密度选择其导线截面，并按发热条件和机械强度进行校 验。 解：线路的计算电流为
I 30
P30 3U N cos

4480 84 A 3 35 0.88
查附录表 15 得：LJ-50 型铝导线的 r1 0.64 /km， x1 0.355 /km，则
3 3 i 1
n
U
i 1
p i Ri q i X i UN
r1 p i Li x1 q i Li
i 1
UN
2
0 . 64 ( 250 1 400 1 . 8 300 3) 0 .355 (187 .5 1 300 1 .8 225 3) 10 0 . 64 1870 0 .355 1402 . 5 169 . 47 V 10
1000 10 7 N 1984 .3N 250
母线的弯曲力矩为： M
Fmax l 1984.3 1 N·m 198.43N·m 10 10
b 2 h 0.06 2 0.008 3 m 48 10 7 m 3 6 6
母线的截面系数为： W 母线的计算应力为： c 铝母线排的最大允许应力
选 LJ-95 型铝绞线。 （2）按发热条件进行校验： P
p1 p 2 800 500 1300 kW
Q q1 q 2 600 300 900 kvar
S P 2 Q 2 1300 2 900 2 1581 kVA

第一章1-1什么是电力系统？建立联合电力系统有哪些好处？答：电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。

建立联合电力系统的优点是：可以减少系统的总装机容量；可以减少系统的备用容量；可以提高供电的可靠性；可以安装大容量的机组；可以合理利用动力资源，提高系统运行的经济性。

1-2电能生产的主要特点是什么？对电力系统有哪些要求？答：电能生产的主要特点是：电能不能大量存储；过渡过程十分短暂；与国民经济各部门和人民日常生活的关系极为密切。

对电力系统的基本要求是：保证供电的可靠性；保证良好的电能质量；为用户提供充足的电能; 提高电力系统运行的经济性。

1-3我国规定的三相交流电网额定压等级有哪些？用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系？为什么？答：我国规定的三相交流电网额定压等级，低压有0.22/0.127 kV, 0.38/0.22 kV和0.66A）.38kV；高压有3kV、6kV、10 kV、35 kV、60 kV、110 kV、220 kV> 330 kV、500 kV 和750kV。

用电设备的额定电压规定与同级电网的额定电压相同；发电机的额定电压应比同级电网额定电压高5%；变压器一次绕组的额定电压，对于降压变压器，应等于电网的额定电压，对于升压变压器, 应等于发电机的额定电压；变压器二次绕的额定电压，当二次侧供电线路较长时，应比电网额定电压高10%,当变压器二次侧供电线路较短时，应比同级电网额定电压高5%01-4衡量电能质量的主要指标有哪些？简述它们对电力系统的主要影响。

答：衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、高次谐波（波形畸变率）、三相不平衡度及暂时过电压和瞬态过电压。

对电力系统的主要影响（略）。

1-5什么叫小电流接地系统？什么叫大电流接地系统？小电流接地系统发生一相接地时，各相对地电压如何变化？这时为何可以暂时继续运行，但又不允许长期运行？答：中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统；性点直接接地（或经低电阻接地）的系统称为大电流接地系统。
