石墨烯材料在光电器件中的应用研究随着科技的发展,新型材料被不断地研发出来并被应用在各个领域。
石墨烯材料作为一种新型材料,在科学界引起了极大的关注。
石墨烯材料的绝热性、导电性和透明度使其成为光电器件领域的一个重要材料。
石墨烯材料在光电器件中的应用研究已成为一个热点话题,本文将介绍石墨烯材料在光电器件中的应用现状及其未来的发展趋势。
一、石墨烯材料的基本概念首先,我们来了解一下石墨烯材料的基本概念。
石墨烯通常被定义为由一层碳原子所组成的二维纳米晶体,由于其特殊的结构及物理性质使其在科学研究领域吸引了广泛的关注。
石墨烯材料具有很高的光吸收系数、宽带电导率、极高的载流子迁移率等特点,这些特性使得石墨烯在光电器件领域中拥有广阔的应用前景。
二、石墨烯材料在太阳能电池领域的应用研究太阳能电池是一种将太阳能转化成电能的设备,而石墨烯材料在太阳能电池领域的应用研究也越来越受到重视。
一项研究表明,将石墨烯可以应用在太阳能电池中的各个方面,得以提高太阳能电池的效率和稳定性。
例如,石墨烯可以应用于太阳能电池的透明导电层、电极等方面,可以大幅提高太阳能电池的电荷传输效率和光吸收效率,同时还可以增强太阳能电池器件的稳定性和寿命。
三、石墨烯材料在显示器领域的应用研究显示器是人们日常生活中用到的设备,而石墨烯材料也可以应用在显示器领域。
一项研究表明,石墨烯在显示器领域可以作为一种非常有效的透明电极,在各种显示器设备中都有很大的应用前景。
例如,在 OLED 显示器中,可以通过石墨烯制成的透明电极大幅提高显示器的透光率和稳定性,进一步提高显示器的显示效果和使用寿命。
四、石墨烯材料在光电探测器领域的应用研究光电探测器是一种将光信号转化为电信号的设备,而石墨烯材料在光电探测器领域的应用研究也有着非常广泛的前景。
一项研究表明,石墨烯可以在光电探测器中作为一种非常有效的光电传感器,可以大幅提高光电探测器的灵敏度和响应速度。
同时,利用石墨烯可以制备光电探测器各种元件,越来越多的研究表明,石墨烯在光电探测器领域应用的前景非常广阔,未来一定会有更多的新型设备采用石墨烯材料来实现更加高效的光电转化。
石墨烯材料在生物体内的应用随着科技的不断进步,石墨烯作为一种新型材料,已经成为引领未来科技发展的主要趋势之一。
近年来,人们发现石墨烯具有复杂的物理和化学性质,在生物医学领域得到了广泛的应用。
一、石墨烯的特性石墨烯是由一层石墨相连而成的超薄晶体,其具有高强度、高导电性、高热导性、高表面积、超强的拉伸强度和电化学反应性等特殊的物理和化学性质。
因此,石墨烯是一个十分有潜力的材料。
二、石墨烯在生物医学领域的应用1. 生物传感器:石墨烯具有极高的表面积和导电性质,可用于制作高灵敏度的生物传感器,可以实现高灵敏的检测和分析。
2. 细胞成像:石墨烯作为一种有利于光学成像的材料,可以在生物体内被光源激活,发出不同颜色的荧光,可以用于细胞成像。
3. 药物传递:利用其高表面积,石墨烯可以被用作药物或其他生物大分子的载体,能够有效地传递药物到患者的身体内。
4. 细胞治疗:石墨烯可以被用于治疗癌症和其他疾病。
石墨烯可以被利用来引导由DNA和RNA构成的特殊分子以精确定位分子关键位置,这些关键位置是药物传递的有效靶点。
5. 细胞培养:石墨烯薄片可以用作细胞培养基底,具有良好的生物相容性。
同时,具有优良的化学和物理性质,对细胞的生长和发展是有益的。
三、石墨烯在生物体内的安全性问题虽然石墨烯具有很多有利的特性,但是在生物体内的安全性始终是一个有待解决的问题。
在使用中,要重视石墨烯的生物相容性,尽可能减少石墨烯对细胞和组织的损伤。
此外,在研究和开发新的石墨烯应用时,应具备先进的技术和科学实验室,并要严格控制石墨烯的制备、处理和使用过程中产生的毒性物质。
四、未来展望石墨烯在生物学领域的研究将是一个长期的课题,未来的应用范围将会更加广泛。
石墨烯可以被用于治疗各种疾病,特别是癌症。
虽然目前还存在一些未解决的安全性问题,但是相信未来随着科技的进步和研究的不断深入,石墨烯必将成为一种十分有潜力的医疗工具。
石墨烯场效应管生物传感器是一种高灵敏度、快速响应、低成本的生物传感器。
它利用石墨烯的优异电子传输性能和生物相容性,结合场效应管的特性,可以实现对生物分子的高灵敏检测。
本文将从石墨烯的特性、场效应管的原理和生物传感器的工作原理三个方面,深入探讨石墨烯场效应管生物传感器的工作原理。
一、石墨烯的特性1. 单层结构:石墨烯是由一层厚度仅为一个原子的碳原子构成的二维晶格结构,具有极强的柔韧性和导电性。
2. 高电子迁移率:石墨烯的电子迁移率达到几千~上百万cm²/Vs,是传统硅材料的几百倍甚至上千倍,具有优异的电子传输性能。
3. 生物相容性:石墨烯具有良好的生物相容性,可以与生物分子发生特异性相互作用,用于生物传感器具有广阔的应用前景。
二、场效应管的原理1. 结构:场效应管是一种半导体器件,由栅极、漏极和源极构成。
当栅极施加电压时,可以调控漏极和源极之间的电流,实现电子的传输和放大。
2. 工作原理:当在栅极施加电压时,形成电场,调控半导体材料中的载流子浓度,从而控制漏极和源极之间的电流大小。
场效应管具有快速响应、高灵敏度的特点。
三、石墨烯场效应管生物传感器的工作原理1. 生物识别:利用石墨烯的生物相容性,将生物分子(如蛋白质、DNA等)固定在石墨烯表面,实现对生物分子的高选择性识别。
2. 信号转换:当待检测的生物分子与固定在石墨烯表面的生物识别分子结合时,会影响石墨烯的电子结构,导致场效应管栅极的电压发生变化。
3. 电信号检测:通过检测场效应管栅极的电压变化,可以实现对生物分子的快速、高灵敏的检测。
由于石墨烯的优异电子传输性能,使得传感器具有极高的灵敏度和检测速度。
石墨烯场效应管生物传感器利用石墨烯的优异电子传输性能和生物相容性,结合场效应管的特性,可以实现对生物分子的高灵敏检测。
其工作原理简单清晰,具有广泛的应用前景,可用于生物医学领域、环境监测和食品安全等多个领域。
相信随着科学技术的不断进步,石墨烯场效应管生物传感器将在生物传感器领域发挥越来越重要的作用。
石墨烯材料在纳米科技中的应用在当代科技中,有一种材料备受关注,那就是石墨烯。
石墨烯是由石墨单层组成的二维材料,由于其优异的电子、热学和力学性能,被认为是未来材料领域的重要发展方向之一。
特别是在纳米科技领域,石墨烯具有巨大的应用前景。
一、基础研究中的应用石墨烯作为一种新兴材料,其基础研究日益深入。
由于石墨烯的电子能带特性,石墨烯被广泛地用于制备新型的光电器件和传感器。
通过石墨烯的独特性能,科学家可以研究电子、光、热等波长的物理性质,为石墨烯的深入应用提供了坚实的基础。
二、纳米传感器的应用随着科技的不断发展,人们对于材料的性能要求也越来越高。
石墨烯作为一种新型纳米材料,在纳米传感器领域发挥着巨大的作用。
石墨烯传感器因其优异的电子、光学和机械特性,可以实现对于高灵敏度的气体、湿度、压力、生物分子等细小物质的检测。
这样的传感器在生物医学、环境监测、新能源等领域都有广泛的应用前景。
三、新型太阳能电池的应用由于石墨烯的独特性质,石墨烯还可以被用于制备新型的太阳能电池,这种电池拥有高效的光电转化性能。
使用石墨烯作为透明导电层,可以明显提高电池的光电转化效率和稳定性,并且石墨烯的可撕裂特性也可以降低生产成本。
因此,新型石墨烯太阳能电池具有重要的应用前景,并且在未来可以成为可再生能源的主要代表。
四、新型纳米器件的应用石墨烯具有高强度、高导电、高导热等优异性质,因此可以被广泛地用于制备新型纳米器件。
例如,通过在石墨烯表面加工纳米结构,可以制备出具有超大电容量和高电子迁移速率的石墨烯超级电容器。
此外,石墨烯还可以用于制备出各种新型纳米器件,例如石墨烯晶体管、石墨烯光电元件、石墨烯微波器件等。
总的来说,石墨烯作为一种新型材料,其应用十分广泛,未来石墨烯的应用前景十分看好。
虽然目前石墨烯的应用还处于起步阶段,但是相信随着科技的不断发展,石墨烯在纳米科技中的重要作用会越来越大。
石墨烯的研究与应用综述一、石墨烯的结构与特性石墨烯是碳原子紧密堆积成单层二维蜂窝状晶格结构的一种碳质新材料,是最薄的二维材料,单层的厚度仅0.335nm。
石墨烯可塑性极大,是构建其他维数碳材料的基本单元,可以包裹成零维的富勒烯结构,卷曲成一维的碳纳米管,以及堆垛成三维的石墨等。
石墨烯的理论研究已有60多年的历史,但直至2004年,英国曼彻斯特大学物理学家安德烈·海姆和康斯坦丁·诺沃肖洛夫,利用胶带剥离高定向石墨的方法获得真正能够独立存在的二维石墨烯晶体,二人因此荣获2010年诺贝尔物理学奖。
石墨烯具有一些奇特的物理特性:导电性极强:石墨烯中的电子没有质量,电子的运动速度能够达到光速的1/300,是世界上电阻率最小的材料。
良好的导热性:石墨烯的导热性能优于碳纳米管和金刚石,单层石墨烯的导热系数可达5300瓦/米水度,远高于金属中导热系数高的银、铜等。
极好的透光性:石墨烯几乎是完全透明的,只吸收2.3%的光,并使所有光谱的光均匀地通过。
超高强度:石墨烯被证明是当代最牢固的材料,硬度比莫氏硬度10级的金刚石还高,却又拥有很好的韧性,可以弯曲。
超大比表面积:石墨烯拥有超大的比表面积(单位质量物料所具有的总面积),这使得石墨烯成为潜力巨大的储能材料。
石墨烯特殊的结构形态,具备目前世界上最硬、最薄的特征,同时具有很强的韧性、导电性和导热性,这些极端特性使其拥有巨大发展空间,应用于电子、航天、光学、储能、生物医药、日常生活等大量领域。
二、石墨烯的制备方法石墨烯的制备方法主要有机械法和化学法2种。
机械法包括微机械分离法、取向附生法和加热碳化硅法;化学法包括外延生长法、化学气相沉积法与氧化石墨还原法。
微机械分离法是直接将石墨烯薄片从较大的晶体上剪裁下来,可获得高品质石墨烯,且成本低,但缺点是石墨烯薄片尺寸不易控制,不适合量产;取向附生法是利用生长基质原子结构“种”出石墨烯,石墨烯性能令人满意,但往往厚度不均匀;加热碳化硅法能可控地制备出单层或多层石墨烯,是一种新颖、对实现石墨烯的实际应用非常重要的制备方法,但制备大面积具有单一厚度的石墨烯比较困难。
摘要:石墨烯作为一种新型二维材料,具有独特的物理化学性质,在众多领域展现出巨大的应用潜力。
本文对石墨烯的制备方法、特性、应用领域进行了综述,旨在为石墨烯材料的研究提供参考。
一、引言石墨烯是一种由单层碳原子构成的二维晶体,具有优异的力学、电学、热学和光学性能。
自2004年石墨烯被发现以来,其研究取得了显著的进展。
本文对石墨烯的制备方法、特性、应用领域进行综述,以期为石墨烯材料的研究提供参考。
二、石墨烯的制备方法1. 机械剥离法:机械剥离法是制备石墨烯的一种简单、高效的方法。
通过将石墨片在金刚石针尖下进行机械剥离,可以得到单层石墨烯。
2. 化学气相沉积法:化学气相沉积法是一种制备高质量石墨烯的方法。
该方法在高温下将碳源气体在金属催化剂上分解,形成石墨烯。
3. 水热法:水热法是一种制备石墨烯的新技术。
通过将石墨烯前驱体在高温高压下进行反应,可以得到高质量的石墨烯。
4. 微机械剥离法:微机械剥离法是一种基于微机械加工技术制备石墨烯的方法。
通过在石墨烯上施加应力,使其发生剥离,从而获得单层石墨烯。
三、石墨烯的特性1. 优异的力学性能:石墨烯具有极高的强度和韧性,是已知材料中最强的二维材料。
2. 良好的电学性能:石墨烯具有优异的电导率,是已知材料中最高的二维材料。
3. 热学性能:石墨烯具有优异的热导率,可以有效传递热量。
4. 光学性能:石墨烯具有优异的光吸收和光催化性能。
四、石墨烯的应用领域1. 电子器件:石墨烯具有优异的电学性能,可以应用于制备高性能电子器件,如场效应晶体管、晶体管等。
2. 能源存储与转换:石墨烯具有良好的电化学性能,可以应用于锂离子电池、超级电容器等能源存储与转换领域。
3. 光学器件:石墨烯具有优异的光学性能,可以应用于制备高性能光学器件,如光子晶体、光学传感器等。
4. 生物医学领域:石墨烯具有良好的生物相容性,可以应用于生物医学领域,如药物载体、生物传感器等。
五、结论石墨烯作为一种新型二维材料,具有独特的物理化学性质,在众多领域展现出巨大的应用潜力。
关于石墨烯和石墨烯复合材料的综述石墨烯是目前发现的唯一存在的二维自由态原子晶体, 它是构筑零维富勒烯、一维碳纳米管、三维体相石墨等sp2杂化碳的基本结构单元, 具有很多奇异的电子及机械性能。
自从2004 年发现以来,研究者对这种材料在未来技术革命方面提出了大量的建设性创意,石墨烯被认为是未来能够取代硅的一种新型电子材料。
石墨烯是只有一个原子厚的结晶体,具有超薄、超坚固和超强导电性等特性,其优异的电学、热学和力学性能,在纳米电子器件、储能材料、光电材料等方面的潜在应用价值引起了科学界新一轮的“碳”热潮。
它不仅是已知材料中最薄的一种,还非常牢固坚硬,仅仅是一个原子的厚度,并形成了高质量的晶体格栅,石墨烯的结构,是由碳原子六角结构紧密排列构成的二维单层石墨,是构造其他维度碳质材料的基本单元。
它可以包裹形成0 维富勒烯,也可以卷起来形成一维的碳纳米管,同样,它也可以层层堆叠构成三维的石墨。
石墨烯结构非常稳定,迄今为止,研究者仍未发现石墨烯中有碳原子缺失的情况。
石墨烯中各碳原子之间的连接非常柔韧,当施加外部机械力时,碳原子面就弯曲变形,从而使碳原子不必重新排列来适应外力,也就保持了结构稳定。
这种稳定的晶格结构使碳原子具有优秀的导电性。
石墨烯中的电子在轨道中移动时,不会因晶格缺陷或引入外来原子而发生散射。
由于原子间作用力十分强,在常温下,即使周围碳原子发生挤撞,石墨烯中电子受到的干扰也非常小。
大量制备尺寸、厚度可控的石墨烯材料对石墨烯基材料的应用具有重要的意义。
制备石墨烯可以归结为两个基本的思路:一是以石墨为原料,通过削弱以及破坏石墨层间的范德华力来剥开石墨层从而得到石墨烯:二是基于活性碳原子的定向组装,“限制”碳原子沿平面方向生长。
基于上述思想,化学剥离法、SiC 表面石墨化法和金属表面外延法等一些新的方法相继被报道。
本人通过大量的归纳总结,共总结出以下七种方法。
机械剥离法就是利用机械力,将石墨烯片从具有高度定向热解石墨(Highly Oriented Pyrolytic Graphite, HOPG)表面剥离开来。
石墨烯压力传感器原理
石墨烯压力传感器是一种基于石墨烯材料的压力检测装置,主要利用石墨烯的特殊性能来实现对外界压力的测量。
其工作原理基于石墨烯的电导率受到压力作用的变化。
石墨烯是由一个碳原子单层组成的二维材料,具有极高的电导率和优异的力学特性。
当外界施加压力到石墨烯纳米片上时,石墨烯产生形变,从而导致其导电性能的变化。
这种导电变化可以通过电极接触在石墨烯表面进行测量。
石墨烯材料被制备成细小的片状,并与金属电极相连接。
当石墨烯受到压力时,其形变导致石墨烯内部电子结构的变化,进而改变了整个材料的电导率。
这一变化可以通过电极接触在石墨烯表面进行测量。
当外界施加压力到石墨烯纳米片上时,石墨烯的导电性能会改变,其电阻值随之变化。
通过测量电极与石墨烯之间的电阻变化,就可以得到压力传感器的输出信号。
输出信号的大小与施加在传感器上的压力成正比。
由于石墨烯具有高灵敏度和优异的线性响应特性,石墨烯压力传感器具有高精度和稳定性。
另外,石墨烯材料的强度和可靠性也使得该传感器具有较长的使用寿命和抗损耗性。
总之,石墨烯压力传感器的工作原理是利用石墨烯材料的电导率受到压力作用的变化,通过测量电极与石墨烯之间的电阻变
化来实现对外界压力的检测。
这种传感器具有高灵敏度、高精度和稳定性的特点,因此在许多领域中有广泛的应用前景。
石墨烯材料的性能研究一、引言石墨烯是一种具有独特性质的二维材料,由于其独特的结构和性质,在材料科学、电子学、能源等领域具有广泛的应用前景。
本文将从石墨烯材料的制备、结构、性质及应用等方面综述石墨烯材料的性能研究。
二、石墨烯材料的制备方法石墨烯的制备方法包括:机械剥离法、化学气相沉积法、化学还原法、热解法等。
其中,机械剥离法是最早被报道并且最容易实现的方法。
该方法通过用胶带剥离石墨,可以制备出石墨烯单层,但是这种方法的制备效率和单层石墨烯质量不稳定。
化学气相沉积法是近年来石墨烯制备的一种主要方法。
该方法通过让石墨烯生长在特定的金属或者非金属基质上,可以制备出大面积的石墨烯。
由于其制备过程中可精确控制制备条件和结构,因此化学气相沉积法成为了制备优质石墨烯的主要方法。
三、石墨烯的结构和性质石墨烯是一种由碳原子形成的二维晶体结构,在其晶体结构中每个碳原子都与其四周三个碳原子通过sigma键结合,形成一个六角网格的结构。
石墨烯材料的结构和性质与普通的三维材料有很大不同。
石墨烯具有良好的机械性能、光学性能、电学性能、热学性能等独特的性质。
1.机械性能:由于石墨烯的结构非常紧密,因此具有极高的强度和韧性。
文献报道,石墨烯具有比钢材还要强硬的机械性能。
2.光学性能:石墨烯具有很强的吸收作用,其在可见光和红外光区域的吸收率超过了90%。
3.电学性能:石墨烯是一种半金属材料,具有导电性能。
石墨烯的电导率达到了6.5×10¹⁵ S/m,是铜的140倍。
4.热学性能:石墨烯的热导率很高,是钻石的五倍,并且稳定性也非常高。
四、石墨烯在能源领域的应用由于石墨烯具有独特的性质,因此在能源领域有着广泛的应用。
1.储能器件:石墨烯作为一种优良的电极材料,可以被广泛应用于储能器件中,如锂离子电池、超级电容器等。
2.光伏材料:石墨烯可以被用作高效光伏材料,具有良好的光吸收和光电转换性能,可以用于太阳能电池。
3.热电材料:石墨烯具有优秀的热传输性能和电导性,可以被用于生产热电器件,实现热能转换。

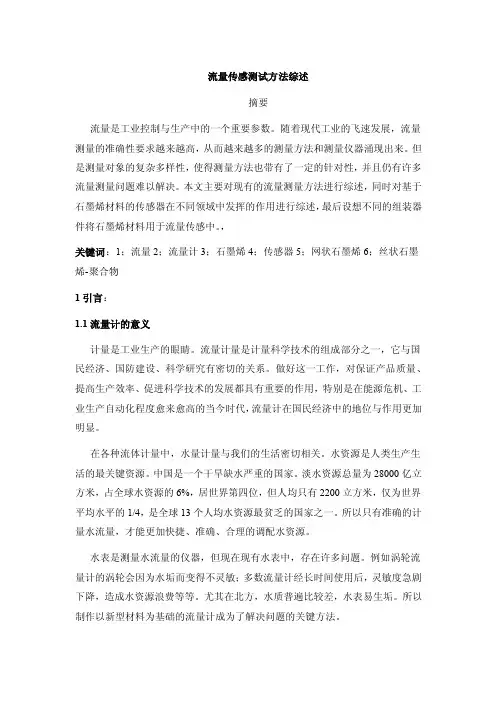

流量传感测试方法综述摘要流量是工业控制与生产中的一个重要参数。
随着现代工业的飞速发展,流量测量的准确性要求越来越高,从而越来越多的测量方法和测量仪器涌现出来。
但是测量对象的复杂多样性,使得测量方法也带有了一定的针对性,并且仍有许多流量测量问题难以解决。
本文主要对现有的流量测量方法进行综述,同时对基于石墨烯材料的传感器在不同领域中发挥的作用进行综述,最后设想不同的组装器件将石墨烯材料用于流量传感中。
,关键词:1;流量2;流量计3;石墨烯4;传感器5;网状石墨烯6;丝状石墨烯-聚合物1引言:1.1流量计的意义计量是工业生产的眼睛。
流量计量是计量科学技术的组成部分之一,它与国民经济、国防建设、科学研究有密切的关系。
做好这一工作,对保证产品质量、提高生产效率、促进科学技术的发展都具有重要的作用,特别是在能源危机、工业生产自动化程度愈来愈高的当今时代,流量计在国民经济中的地位与作用更加明显。
在各种流体计量中,水量计量与我们的生活密切相关。
水资源是人类生产生活的最关键资源。
中国是一个干旱缺水严重的国家。
淡水资源总量为28000亿立方米,占全球水资源的6%,居世界第四位,但人均只有2200立方米,仅为世界平均水平的1/4,是全球13个人均水资源最贫乏的国家之一。
所以只有准确的计量水流量,才能更加快捷、准确、合理的调配水资源。
水表是测量水流量的仪器,但现在现有水表中,存在许多问题。
例如涡轮流量计的涡轮会因为水垢而变得不灵敏;多数流量计经长时间使用后,灵敏度急剧下降,造成水资源浪费等等。
尤其在北方,水质普遍比较差,水表易生垢。
所以制作以新型材料为基础的流量计成为了解决问题的关键方法。
石墨烯作为一种新兴材料,其优异的物理性质有潜力成为这种传感器的核心部件。
石墨烯在室温下有极高的电子迁移率;超强的力学性能;超大的比表面积等等。
它已经在很多领域展示了其优秀的传感特性,所以我们也有理由相信在流量传感领域还有我们还未探索到的价值。
摘要摘要本文以十字交叉型的铜网作为化学气相沉积(CVD)法生长石墨烯的基底,制备得到高灵敏度的石墨烯网,组装了一种结构简单、成本低廉的网状石墨烯(GWFs)应变传感器,能够采集和识别出不同拉伸程度的人体运动信号。
当对应变传感器施加压力,网状石墨烯中产生高密度的裂纹,导致电流通道减少而电阻增大。
由于这种特殊的十字型结构,网状石墨烯拥有着极高的灵敏系数,在应变为2-6%时,可达103;当应变大于7%时,约为106;当应变为0.2%时,约为35。
这种网状石墨烯传感器件可在微弱形变(0.2%)产生明显可检测的电阻变化,亦可监测微弱人体运动,包括呼吸、面部表情变化、眨眼、脉搏等。
同时,这类器件具有良好的可穿戴和生物兼容性。
论文中也制备了一种可穿戴的高精度的基于十字交叉型结构的石墨烯声音收集与识别器件。
这种器件可以作为拉伸应变传感器用于测试人类发声时喉咙部位的肌肉运动,从而记录声音信号。
本文中展示了网状石墨烯传感器明显识别26个英文字母、单词及句子,中文汉字及音调、词组等。
这种石墨烯网识别器也可用于音频识别,包括歌曲、录音及动物鸣叫声。
这种基于网状石墨烯的声音识别传感器有望应用于更为复杂的声音数据的收集与分析处理中。
关键词:石墨烯网;应变传感器;肌肉运动测试;发声识别IIAbstractABSTRACTIn this work, a simple-structured and low-cost graphene woven fabrics (GWFs) strain sensor has been fabricated to readily distinguish various strain levels of human motion signals. When a stress is applied on the strain sensor, high-density cracks appear in the GWFs network and cause the decrease of the current pathway and the increase of the resistance. Such GWFs possesse an extremely high gauge factor, ~103 under 2~6% strains, 106 under higher strains (>7%), and 35 under tiny strain of 0.2% due to this special crisscross configuration. Such sensors can umbiguously detect the signals of any weak muscle motions, including breathing, expression changes, blink, and pulse. On the other hand, this sensor could endure a large deformation of 30% with the completely reversible electrical property. In additon, the device is wearable and has excellent biomedical compatiblility.A wearable and highly sensitive sensor has been also fabricated from thin film of special crisscross graphene woven structures for sound signal acquisition and recognition. This strain sensors placed on human throat are able to record one’s words through the muscle movement no matter the sounds are made or not. The realization of fast and low frequency sampling of speech by extracting the signature characteristics of sound waves has been achieved due to the ultra-high sensitivity of the sensor. The representative signals of 26 English letters, typical Chinese characters and tones, even phrases and sentences, are recognized by obvious characteristic resistance changes. This graphene sensor will be able to deal with complex acoustic systems and large quantities of audio data based on the combination of artificial intelligence with digital signal processing.Key Words: graphene woven fabric; strain sensors; human motion detection; voice recognitionIII目录目录第1章引言 (1)1.1 传感器 (1)1.1.1 传感器的类型 (2)1.1.2 电感式传感器 (2)1.1.3 电容式传感器 (3)1.1.4 压电式传感器 (4)1.1.5 磁电式传感器 (5)1.1.6 应变式传感器 (7)1.2 应变型传感器的医学领域上的应用 (8)1.2.1 应变传感器在身体运动及生理特征的监测 (8)1.3 石墨烯 (11)1.3.1 石墨烯 (11)1.3.2 石墨烯网 (12)1.4 研究内容与目标 (14)1.4.1 研究内容 (14)1.4.2 研究目标 (14)第2章石墨烯网的制备、结构表征及传感器件的制备 (15)2.1 石墨烯制备的常用方法 (15)2.2 石墨烯网的制备及表征 (16)2.2.1 石墨烯网的制备 (16)2.2.2 石墨烯网的表征 (18)2.3 石墨烯网肤感器件组装 (20)2.4 主要实验材料与检测仪器 (20)第3章基于网状石墨烯的超灵敏肌肉运动传感器 (22)3.1 前言 (22)V目录3.2 基于石墨烯网的肌肉运动传感器的基本性能表征 (22)3.3 对手伸展握紧的信号测试 (23)3.4 对面部表情与眨眼的信号测试 (24)3.5 运动前后的呼吸与脉搏的信号测试 (24)3.6 本章小结 (25)第4章基于网状石墨烯的声音收集与识别传感器 (26)4.1 前言 (26)4.2 发声识别测试 (26)4.3 英文字母的识别 (27)4.4 不同个体的发声识别 (27)4.5 英文词组的识别 (29)4.6 中文汉字的识别 (30)4.7 音频录音的识别 (31)4.8 动物音频的识别 (32)4.9 数据库的建立对语音的识别 (33)4.10 本章小结 (33)第5章结论与展望 (35)5.1 结论 (35)5.2 展望 (35)致谢 (37)相关媒体报道 (38)参考文献 (40)攻读学位期间的研究成果 (44)VI第1章引言第1章引言1.1 传感器随着科学技术的迅速发展,人类进入了日新月异的信息社会。
石墨烯(Graphene)作为一种平面无机纳米材料,在物理、化学、科技、数码方面的发展都是极具前景的。
它的出现为科学界带来极大的奉献,机械强度高,导热和导电功能极具优势,原材料来源即石墨也相当丰富,是制造聚合复合物的最正确无机纳米技术。
由于石墨烯的运用很广泛,导致在工业界的发展存在很严重的一个问题就是其制作过程规模浩大,所以应该将其合理地分散到相应的聚合物内部,到达均匀分布的效果,同时平衡聚合物之间的作用力。
石墨烯的内部结构是以碳原子以sp2 杂化而成的,是一种单原子结构的平面晶体,其以碳原子为核心的蜂窝状结构。
一个碳原子相应的只与非σ键以外的三个碳原子按照相应的顺序连接,而其他的π则相应的与其他的的碳原子的π电子有机地组成构成离域大π键,在这个离域范围内,电子的移动不受限制,因为此特性使得石墨烯导电性能优异。
另一方面,这样的蜂窝状结构也是其他碳材料的基础构成元素。
如图1-1 所示,单原子层的最外层石墨烯覆盖组成零维的富勒烯,任何形状的石墨烯均可以变化形成壁垒状的管状[1]。
因为在力学规律上,受限于二维晶体的波动性,所以任何状态的石墨烯都不是平整存在的,而是稍有褶皱,不管是沉积在最底层的还是不收区域限制的。
,如图1-2 所示,蒙特卡洛模拟〔KMC〕做出了相应的验证[3]。
上面所提的褶皱范围在横向和纵向上都存在差异,这种微观褶皱的存在会在一定程度上引起静电,所以单层的会很容易聚集起来。
同时,褶皱的程度也会相应的影响其光电性能[3-6]图1-1. 石墨烯:其他石墨结构碳材料的基本构造单元,可包裹形成零维富勒烯,卷曲形成一维碳纳米管,也可堆叠形成三维的石墨[7]。
Figure 1-1. Graphene: the building material for other graphitic carbon materials. It can be wrapped up into 0D buckyballs, rolled into 1D nanotubes or stacked into 3D graphite[7].图1-2. 单层石墨烯的典型构象[1]。
基于石墨烯的新型谐振式磁传感器仿真研究摘要:谐振式传感器因具备体积小、分辨率高、精度高等优势极具应用前景。
本文提出了一种由石墨烯纳米机械振子、Si/SiO2衬底以及磁致伸缩材料(Fe83Ga17)组成的高频、高可调谐性谐振式磁传感器。
该磁传感器利用了石墨烯谐振器的高谐振频率特性,通过测量石墨烯的频移来检测外部磁场的大小。
我们利用有限元分析方法,对传感器的谐振频率随外部磁场大小(1mT~1.6mT)变化的函数关系作了线性拟合,灵敏度可达105kHz/mT。
同时,通过优化磁传感器的部分结构,如减小薄膜尺寸、衬底以及磁致伸缩材料的厚度,使得单层石墨烯的磁场灵敏度可达834kHz/mT,比传统的谐振式磁传感器高出2~3个数量级。
结果显示,基于磁致伸缩效应的石墨烯谐振式磁传感器具有潜在的应用前景。
关键词:磁传感器;石墨烯;灵敏度;磁致伸缩效应0 引言磁传感器在导航、探测、医学等领域[1-3]有着广泛的应用,其种类也越来越多样化。
基于MEMS技术的谐振式磁传感器[4]具有体积小、重量轻、成本低等优势,是近年来学者们研究的热点。
目前,谐振式磁传感器的主流做法是在晶体硅上加工谐振结构,利用载流线圈和外加磁场相互作用产生的洛伦兹力来驱动谐振结构发生微小形变,并最终通过光学[5]、电学[6]等方式来检测。
但由于驱动谐振结构需要较大的电流以产生洛伦兹力,因此功耗较大且总体结构较为复杂。
近年来,磁致伸缩材料作为一类尺寸可以随外界磁场变化的合金材料逐渐引起了学者们的关注。
由于此类合金材料可直接感知外界磁场的变化而产生周围的应力变化,越来越多的学者开发出了基于磁致伸缩效应的谐振式磁传感器[7,8]。
该系统结构简单,驱动方式较为容易,但谐振结构的谐振频率还有待提升。
石墨烯作为一种新兴的二维超薄纳米材料,以出色的机械和电学性能迅速引起了传感器领域专家学者的广泛关注。
随后,一系列针对石墨烯谐振式传感效应及相关器件的研究工作得到开展。
石墨烯综述概要:自2004年石墨烯横空出世,便引起全世界科学家的关注。
随着研究的一步步深入,石墨烯的各项有点更是引起世界的惊叹。
第一次成功制备出石墨烯的两位科学家安德烈·K·海姆和康斯坦丁·沃肖洛夫也在2010年夺得诺贝尔物理学奖。
本文从石墨烯的发现,结构,特性,制备及应用几个方面出发,对石墨烯做了一次比较简单,全面的综述。
关键字:石墨烯,发现,结构,特性,制备,应用一,发现及研究进展斯哥尔摩2010年10月5日电瑞典皇家科学院5日宣布,将2010年诺贝尔物理学奖授予英国曼彻斯特大学科学家安德烈·K·海姆和康斯坦丁·沃肖洛夫,以表彰他们在石墨烯材料方面的卓越研究。
2004年,英国曼彻斯特大学的安德烈·K·海姆(Andre K. Geim)等利用胶带法制备出了石墨烯。
一问世,就受到广泛关注,对石墨烯的研究也越来越深入,石墨烯独特的碳二维结构,优越的性能,广泛的应用前景更是吸引了全世界科学家的目光。
可以说自2004年石墨烯横空出世,便轰动了整个世界,引起了全世界的研究热潮。
如今已过去五年,对石墨烯的研究热度却依然不减。
在短短的五年时间内,仅在Nature 和Science 上发表的与石墨烯相关的科研论文就达40 余篇。
新闻发布会上,美联社记者问及石墨烯的应用前景,海姆回答,他无法作具体预测,但以塑料作比,推断石墨烯“有改变人们生活的潜力”。
二,石墨烯的结构石墨是三维(或立体)的层状结构,石墨晶体中层与层之间相隔340pm,距离较大,是以范德华力结合起来的,即层与层之间属于分子晶体。
但是,由于同一平面层上的碳原子间结合很强,极难破坏,所以石墨的溶点也很高,化学性质也稳定,其中一层就是石墨烯。
石墨烯是由单层碳原子组成的六方蜂巢状二维结构,即石墨烯是一种从石墨材料中剥离出的单层碳原子面材料,是碳的二维结构。
这种石墨晶体薄膜的厚度只有0.335纳米,把20万片薄膜叠加到一起,也只有一根头发丝那么厚。
石墨烯传感器的制备及应用石墨烯是一种具有单原子层厚度的材料,拥有优异的导电性、光学性、力学性能、化学稳定性和生物相容性等特点,且具有较大的比表面积和高度的可调控性,因此被广泛应用于电子学、光学、力学、生物医学等领域。
其中,石墨烯传感器的研究与制备尤为重要。
一、石墨烯传感器的制备制备石墨烯传感器一般采用化学气相沉积法(CVD)或机械剥离法。
而在实际操作中,由于石墨烯的单层结构难以观察和控制,需要强大的透射电子显微镜(TEM)或扫描电子显微镜(SEM)等专业仪器进行观察和分析。
1. CVD法CVD法是一种常用的石墨烯制备方法,其过程主要包括积炭、去氢和退火三个步骤。
首先,在合适的基底上放置催化剂,然后将预先加热的烷烃分子(如甲烷、乙烷等)在高温、高压下分解形成碳原子,并在催化剂表面形成石墨烯单层结构。
最后,进行退火处理,除去残留的氢和催化剂等杂质,使石墨烯薄膜更加纯净。
2. 机械剥离法机械剥离法是利用胶带或其他粘性纸张等将石墨烯从石墨晶体表面剥离的方法。
通常采用石墨烯晶体作为起始材料,利用机械力大量生产石墨烯片。
二、石墨烯传感器的应用1. 气体传感石墨烯薄膜可以用于气体传感器的制备,如氨气、NO2气体等的检测。
因为石墨烯的微纳孔隙结构,可以吸附周围的气体分子并改变其电阻率,从而实现气体的检测。
2. 光学传感石墨烯薄膜在光学储存和光学传感方面也有广泛的应用。
石墨烯表面的光阴极功函数很低,表现出非常高的光电流增益。
此外,石墨烯的光学响应可以通过改变化学修饰、掺杂等方法进行调节和控制。
3. 生物传感在生物医学领域,石墨烯传感器可以用于分子检测、蛋白质检测和健康监测等。
其超高灵敏度、高分辨率、快速响应和低成本等优点,为早期疾病诊断和基因检测提供了一种新的手段。
总之,随着科学技术的不断进步和应用的扩大,石墨烯传感器的制备和应用将会愈来愈广泛。
将有助于推动现代科技的创新和发展。
石墨烯光学性质及其应用研究进展一、本文概述石墨烯,作为一种新兴的二维纳米材料,自2004年被科学家首次成功剥离以来,便以其独特的物理和化学性质引起了全球范围内的广泛关注。
特别是其光学性质,如强烈的光吸收、独特的电子结构和可调谐的光学响应等,使得石墨烯在光电子器件、太阳能电池、光电探测器、传感器等领域展现出巨大的应用潜力。
本文旨在综述近年来石墨烯光学性质的研究进展,并探讨其在各领域的应用前景。
我们将简要介绍石墨烯的基本结构和光学性质;然后,我们将重点综述石墨烯在光学领域的应用研究,包括但不限于光电子器件、太阳能电池、光电探测器等;我们将展望石墨烯光学性质的研究趋势和应用前景,以期为该领域的发展提供参考和启示。
二、石墨烯的光学性质石墨烯,作为一种二维的碳纳米材料,自其被发现以来,就因其独特的物理和化学性质而备受关注。
其中,石墨烯的光学性质尤为引人注目,为其在光电子器件、光电探测器、太阳能电池等领域的应用提供了广阔的前景。
石墨烯具有极高的光学透明度,单层石墨烯在可见光至红外波段内,透光率高达7%,这使得石墨烯成为透明电极的理想材料。
石墨烯还具有优异的导电性,其载流子迁移率极高,可在高速光电器件中发挥巨大作用。
石墨烯的特殊光学性质还表现在其独特的光与物质相互作用上。
由于石墨烯中的电子在强光场下可以被激发形成等离激元,这使得石墨烯在光调制、光探测等方面展现出独特的优势。
通过调控石墨烯中的等离激元,可以实现光的高效吸收和调制,为光电子器件的小型化和集成化提供了可能。
近年来,研究者们还发现了石墨烯在非线性光学领域的潜在应用。
石墨烯的非线性光学响应强烈,可以在强光激发下产生显著的非线性效应,如光学双稳态、光学限制等。
这些非线性光学性质使得石墨烯在超快光开关、全光信号处理等领域具有巨大的应用潜力。
石墨烯凭借其独特的光学性质,在光电子领域的应用前景广阔。
未来随着石墨烯制备技术的不断发展和完善,其在光电器件、光电探测器、太阳能电池等领域的应用将会更加深入和广泛。
石墨烯在电气领域的研究与应用综述
石墨烯在电气领域的研究与应用综述
近年来,随着材料科学技术的发展,石墨烯作为新兴的材料,越来越受到世界各地科学家的重视,在电气领域的应用也日益增多。
本文梳理了石墨烯在电气领域的若干研究与应用,主要包括石墨烯的电子性能研究、石墨烯作为导电材料的应用、以及石墨烯用于电子器件的研究等。
首先,石墨烯在电子性能方面的研究得到了快速发展。
研究表明,石墨烯具有极高的电子注入能量、大的电子导率和较低的介电常数,因此,可以作为有效的电子器件及电路元件材料。
研究还表明,石墨烯可以像一种传统的半导体一样,在它周围施加电场,从而改变它的电子性能,在一定范围内改变电子的传输行为,能够有效地调节石墨烯的电学特性。
其次,石墨烯作为导电材料也受到广泛的关注。
研究发现,石墨烯可以将热电能量转换为电能,并且具有大的布里渊体空穴迁移能,可以有效地调节电子的传输性能,从而提高电子器件性能。
此外,石墨烯可以有效地降低电子器件的功耗,因此在节能上具有重要的意义。
最后,石墨烯作为新兴的材料,其用于电子器件的研究也受到了科学家的关注。
研究发现,石墨烯可以应用于高精度的压力传感器、非易失性存储器、可持续发电系统等电子器件中,可以有效的提高电子器件的性能。
因此,石墨烯在电气领域的研究和应用受到了越来越多的重视,
它有望形成一种新的想象,在未来有可能改变电子器件的发展趋势。
希望今后可以有更多的研究和应用,以促进石墨烯在电气领域的发展。
本文仅对石墨烯在电气领域的研究与应用作了简单介绍,有待于进一步深入研究,以推动石墨烯在电气领域的应用。
石墨烯传感器
I介绍
石墨烯是一种二维结构的纳米材料,每个碳原子以杂化的方式形成六边形结构。
这是一种稳定的材料,有良好的机械拉伸性与电子属性。
基于石墨烯的纳米结构在传感器领域有极前景。
这是由于每个原子与感应环境相接触,且石墨烯的电学属性可以通过这种接触而改变。
石墨烯有着独特的物理属性,从而使得在很多传感领域有应用。
如光传感器,电磁传感器,应力与质量传感器以及化学与电化学传感器。
最初,高质量单晶石墨烯是通过机械剥离技术获取。
该技术仍旧在实验室精度的实验中提供最好质量的单晶石墨烯。
通过这种方法,在独立形式下样品的迁移率可达,尽管在表面捕获的迁移率在。
II石墨烯制备方法
A机械剥离法
机械剥离法即为用物理的方法破坏石墨层与层之间的结构,从而得到石墨稀。
物理意义上的石墨晶体,其实是由大量的石墨层通过德瓦尔斯力连接在一起,层与层之间的作用力巨大。
从外界施加物理作用力破坏石墨层之间的作用力。
这种方法首先高粘性胶从大块石墨样品上剥离出薄层,然后进一步剥离以减小薄层的厚度,直到可以被表面俘获。
如今使用这种方法可以获得毫米级别厚度的薄层。
图1是300nm表面获取的单层石墨烯薄层。
图1.在300nm表面机械剥离出的单层石墨烯层通过拉曼光谱中单层石墨烯的特征峰可以快速判定获得的薄层中所石墨烯的层数。
图2.是单层石墨烯、双层石墨烯以及数层石墨烯薄层的拉曼特征谱线。
由图可以看出单层石墨烯的2D峰很尖锐,辐值较大,而G峰较低。
通过2D峰
和G峰的强度比可以判断出层数。
还可以通过每个石墨烯层的量子化光吸收。
图2.基板上单层、双层与数层石墨烯的拉曼光谱图
B 化学剥离法
化学剥离法最简单的方式就是使用合适的溶剂例如N-甲基-吡咯烷酮。
在液体中使用声波降解法使得溶剂进入石墨层中,从而生成单层,多层的石墨烯,所得的单层石墨烯比例约为1wt%~12wt%。
还有有一些其他的剥墨的尝试,使用了不同的溶剂,取得了一些成功。
如层控制剥离法。
使用互卤化物嵌入物,随后溶解于表面活化剂中,可以生产出优秀的双层、三层石墨烯,有独特的属性。
然后可以使用密度梯度新发获取单层石墨烯,单层的比例可达80%。
还可以使用GO的亲水性进行层剥离,产生悬浊液,然后使用水合肼减少石墨烯上的GO。
此步骤后得到的石墨烯不够纯净。
目前研究的方向在于如何控制石墨烯层数与减少其上的缺陷。
C化学气相沉积法(CVD)
CVD方法可以以廉价、便捷的方式生产高质量的单层与数层石墨烯。
现如今已经在CVD方法上有许多成功的例子,这些方法使用转移金属基板,如Ni,Ru,Ir和Cu。
尤其是在铜表面的生长得到的石墨烯具有良好的器件特性,如低温下载流子迁移率可达,光的透射率>90%。
由于铜的价格昂贵,因此目前的CVD方法有许多已转向廉价的金属,如多晶的镍。
同时,在铜基板上的研究转向研究大面积生长与传导的最适宜条件。
在镍箔上生长出的石墨烯的迁移率可达,且具有半整数量子霍尔效应。
如今在镍基板上生长面临的问题是如何控制数十微米的邻近区域层的规整性。
D 碳化物分解
该方法是利用碳化物如SiC表层的热分解在Si基板上来生产石墨烯。
首先对在850℃下清洗20min,同时使用Si焊剂防止Si基板在高温下分解。
然后在超高真空与高退火温度下,SiC表面会经历多次重组,直到达到石墨化温度(Si表面为1350℃,C表面为1150℃)时表面会形成石墨烯层。
此时,前两层会被C钝化,随后的层才会显示出石墨烯的属性,并从基板上脱落下来。
图3.是(001)上生长的石墨烯的原子力显微镜图像,获得的石墨烯平均厚度为1.2层。
图3.(001)表面石墨烯的图像(退火环境为Ar,压强
=900mbar,温度=1650℃)
E 合成路线
如果视石墨烯为多环芳香烃,那么最大合成包括222个碳原子或37个苯环单元,以3nm直径形成的正六边形结构,以聚亚苯基为前驱物,它通过氧化环烷烃使之平面化。
这些结构表现出良好的自组装趋势,并可以作为潜在的合成更大石墨烯的前驱物。
8-12nm长,2-3nm宽的石墨烯纳米带,也可以通过分子前驱物的表面协助耦合形成的线性聚亚苯基与随后的环氢化作用来合成。
F 碳纳米管(CNT)分解
碳纳米管被认为是卷起的石墨烯阵列,如今的石墨烯纳米带(GNR)可以
通过解开CNT获取。
将CNT悬浮于浓硫酸中并使用500wt%的高锰酸钾在22℃下处理1h,随后在55-70℃下再处理1h。
第二种方式是对部分嵌入高聚物薄膜中的CNT进行离子刻蚀,从而将CNT转化为GNR。
III石墨烯的相关属性
最早在1946年就提出了石墨烯的电子结构。
石墨烯的导带呈锥形分布,在布里渊区呈对称分布,具有高度对称的K和K’对称点,如图4.。
在这些点附近,能量随动量线性变化,遵循线性色散关系。
此时的电子呈现准相对论粒子行为,且可以使用狄拉克方程描述。
石墨烯中电子速度约为,是光速的1/300。
在双层石墨烯中,两层之间的AB型堆积形成了碳原子的反对称性,从而出现两个亚晶格。
如果这种反对称性被破坏,那么价带与导带之间会在狄拉克点附近形成能隙(如图5.),这可以通过施加横向电场实现。
可以通过双栅配置对电子带隙与载流子掺杂浓度进行独立调节。
图4. 单层石墨烯能带结构图,在狄拉克点附近有线性色散关系
图5.(A)单层(B)对称双层(C)不对称双层石墨烯的电子结构。
