Matlab 潮流计算程序N节点

潮流例题：根据给定的参数或工程具体要求（如图），收集和查阅资料；学习相关软件（软件自选：本设计选择Matlab进行设计）。

2.在给定的电力网络上画出等值电路图。

3.运用计算机进行潮流计算。

4.编写设计说明书。

一、设计原理1．牛顿-拉夫逊原理牛顿迭代法是取x0 之后，在这个基础上，找到比x0 更接近的方程的跟，一步一步迭代，从而找到更接近方程根的近似跟。

牛顿迭代法是求方程根的重要方法之一，其最大优点是在方程f(x) = 0 的单根附近具有平方收敛，而且该法还可以用来求方程的重根、复根。

电力系统潮流计算，一般来说，各个母线所供负荷的功率是已知的，各个节点电压是未知的（平衡节点外）可以根据网络结构形成节点导纳矩阵，然后由节点导纳矩阵列写功率方程，由于功率方程里功率是已知的，电压的幅值和相角是未知的，这样潮流计算的问题就转化为求解非线性方程组的问题了。

为了便于用迭代法解方程组，需要将上述功率方程改写成功率平衡方程，并对功率平衡方程求偏导，得出对应的雅可比矩阵，给未知节点赋电压初值，一般为额定电压，将初值带入功率平衡方程，得到功率不平衡量，这样由功率不平衡量、雅可比矩阵、节点电压不平衡量（未知的）构成了误差方程，解误差方程，得到节点电压不平衡量，节点电压加上节点电压不平衡量构成新的节点电压初值，将新的初值带入原来的功率平衡方程，并重新形成雅可比矩阵，然后计算新的电压不平衡量，这样不断迭代，不断修正，一般迭代三到五次就能收敛。

牛顿—拉夫逊迭代法的一般步骤：（1）形成各节点导纳矩阵Y。

（2）设个节点电压的初始值U和相角初始值e 还有迭代次数初值为0。

（3）计算各个节点的功率不平衡量。

（4）根据收敛条件判断是否满足，若不满足则向下进行。

（5）计算雅可比矩阵中的各元素。

（6）修正方程式个节点电压（7）利用新值自第（3）步开始进入下一次迭代，直至达到精度退出循环。

（8）计算平衡节点输出功率和各线路功率2．网络节点的优化１）静态地按最少出线支路数编号这种方法由称为静态优化法。

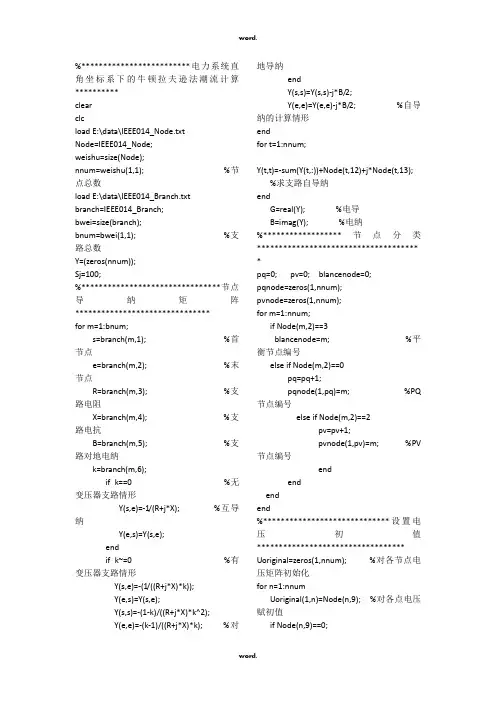

%*************************电力系统直角坐标系下的牛顿拉夫逊法潮流计算**********clearclcload E:\data\IEEE014_Node.txtNode=IEEE014_Node;weishu=size(Node);nnum=weishu(1,1); %节点总数load E:\data\IEEE014_Branch.txtbranch=IEEE014_Branch;bwei=size(branch);bnum=bwei(1,1); %支路总数Y=(zeros(nnum));Sj=100;%********************************节点导纳矩阵*******************************for m=1:bnum;s=branch(m,1); %首节点e=branch(m,2); %末节点R=branch(m,3); %支路电阻X=branch(m,4); %支路电抗B=branch(m,5); %支路对地电纳k=branch(m,6);if k==0 %无变压器支路情形Y(s,e)=-1/(R+j*X); %互导纳Y(e,s)=Y(s,e);endif k~=0 %有变压器支路情形Y(s,e)=-(1/((R+j*X)*k));Y(e,s)=Y(s,e);Y(s,s)=-(1-k)/((R+j*X)*k^2);Y(e,e)=-(k-1)/((R+j*X)*k); %对地导纳endY(s,s)=Y(s,s)-j*B/2;Y(e,e)=Y(e,e)-j*B/2; %自导纳的计算情形endfor t=1:nnum;Y(t,t)=-sum(Y(t,:))+Node(t,12)+j*Node(t,13);%求支路自导纳endG=real(Y); %电导B=imag(Y); %电纳%******************节点分类************************************* *pq=0; pv=0; blancenode=0;pqnode=zeros(1,nnum);pvnode=zeros(1,nnum);for m=1:nnum;if Node(m,2)==3blancenode=m; %平衡节点编号else if Node(m,2)==0pq=pq+1;pqnode(1,pq)=m; %PQ 节点编号else if Node(m,2)==2pv=pv+1;pvnode(1,pv)=m; %PV 节点编号endendendend%*****************************设置电压初值********************************** Uoriginal=zeros(1,nnum); %对各节点电压矩阵初始化for n=1:nnumUoriginal(1,n)=Node(n,9); %对各点电压赋初值if Node(n,9)==0;Uoriginal(1,n)=1; %该节点为非PV节点时，将电压值赋为1endendPresion=input('请输入误差精度要求：Presion=');disp('该电力系统节点数:');disp(nnum);xiumax=0.1;counter=0;while xiumax>Presion%****************************计算不平衡量***********************************e=real(Uoriginal); %取初始电压的实部f=imag(Uoriginal); %取初始电压的虚部deta=zeros(2*pq+2*pv,1); %构造储存功率变化量的列矩阵n=1;for m=1:pq;Pi=0;Qi=0;for t=1:nnum;Pi=Pi+e(1,pqnode(1,m))*(G(pqnode(1,m),t)*e (1,t)-B(pqnode(1,m),t)*f(1,t))+f(1,pqnode(1,m ))*(G(pqnode(1,m),t)*f(1,t)+B(pqnode(1,m),t) *e(1,t));%计算该PQ节点的负荷有功Qi=Qi+f(1,pqnode(1,m))*(G(pqnode(1,m),t)*e (1,t)-B(pqnode(1,m),t)*f(1,t))-e(1,pqnode(1,m ))*(G(pqnode(1,m),t)*f(1,t)+B(pqnode(1,m),t) *e(1,t));%计算该PQ节点的负荷无功endS1(1,pqnode(1,m))=Pi+j*Qi;P=(Node(pqnode(1,m),7)-Node(pqnode(1,m), 5))/Sj-Pi;%计算该PQ节点的实际有功功率deta(n,1)=P;%在该列向量中储存有功功率n=n+1;Q=(Node(pqnode(1,m),8)-Node(pqnode(1,m),6))/Sj-Qi;%计算该PQ节点的实际无功功率deta(n,1)=Q;%在该列向量中储存无功功率n=n+1;endfor m=1:pv;Pv=0; Qv=0;for t=1:nnum;Pv=Pv+e(1,pvnode(1,m))*(G(pvnode(1,m),t)* e(1,t)-B(pvnode(1,m),t)*f(1,t))+f(1,pvnode(1, m))*(G(pvnode(1,m),t)*f(1,t)+B(pvnode(1,m), t)*e(1,t));%计算该PV节点的负荷有功Ui=e(1,pvnode(1,m))^2+f(1,pvnode(1,m))^2; %计算该节点的负荷电压值Qv=Qv+f(1,pqnode(1,m))*(G(pqnode(1,m),t)* e(1,t)-B(pqnode(1,m),t)*f(1,t))-e(1,pqnode(1, m))*(G(pqnode(1,m),t)*f(1,t)+B(pqnode(1,m), t)*e(1,t));endS1(1,pvnode(1,m))=Pv+j*Qv;P=(Node(pvnode(1,m),7)-Node(pvnode(1,m), 5))/Sj-Pv; %计算该节点的实际有功功率deta(n,1)=P; %储存该有功功率n=n+1;U=Node(pvnode(1,m),3)^2-Ui; %计算电压变化量deta(n,1)=U; %储存该电压变化量n=n+1;enddeta;cerate=zeros(pq+pv,1);for k=1:pqcerate(k,1)=pqnode(1,k);endfor v=1:pvcerate(pq+v,1)=pvnode(1,v);end%******************************雅克比矩阵****************************** Jacob=ones(2*nnum-2);L=0;J=0;H=0;N=0; R=0;S=0;n=1;k=1;form=1:pq; %m表示雅克比矩阵中pq节点的行数for u=1:pq+pv; %u 表示雅克比矩阵中pq节点的列数t=cerate(u,1); %t为中间变量，用来标记雅克比矩阵中指定元素的个数if pqnode(1,m)~=t %非对角元素的情况H=G(pqnode(1,m),t)*f(1,pqnode(1,m))-B(pqn ode(1,m),t)*e(1,pqnode(1,m));N=G(pqnode(1,m),t)*e(1,pqnode(1,m))+B(pq node(1,m),t)*f(1,pqnode(1,m));L=H;J=-N;elseifpqnode(1,m)==t %对角线元素时的情况I=0;for g=1:nnumI=Y(t,g)*Uoriginal(1,g)+I; %计算节点的注入电流endaii=real(I);bii=imag(I);H=-B(t,t)*e(1,pqnode(1,m))+G(t,t)*f(1,pqnode (1,m))+bii;N=G(t,t)*e(1,pqnode(1,m))+B(t,t)*f(1,pqnode (1,m))+aii;L=-B(t,t)*e(1,pqnode(1,m))+G(t,t)*f(1,pqnode (1,m))-bii; J=-G(t,t)*e(1,pqnode(1,m))-B(t,t)*f(1,pqnode( 1,m))+aii;endendJacob(n,k)=H;k=k+1;Jacob(n,k)=N;k=k-1;n=n+1;Jacob(n,k)=J;k=k+1;Jacob(n,k)=L;n=n-1; k=k+1; %按照雅克比矩阵的排列规则排列pq节点的雅克比元素endk=1; n=2*m+1; %将光标定位于下一个待排列PQ节点元素的第一个位置endn=2*pq+1; k=1; %定位于PV节点的第一个位置处for m=1:pv;for u=1:pq+pv;t=cerate(u,1); %t为中间变量，用来标记雅克比矩阵中指定元素的位置if pvnode(1,m)~=t %非对角线元素情况H=G(pvnode(1,m),t)*f(1,pvnode(1,m))-B(pvno de(1,m),t)*e(1,pvnode(1,m));N=G(pvnode(1,m),t)*e(1,pvnode(1,m))+B(pvn ode(1,m),t)*f(1,pvnode(1,m));R=0; S=0;endifpvnode(1,m)==t %对角线元素情况I=0;for g=1:nnumI=Y(t,g)*Uoriginal(1,g)+I; %计算PV节点的注入电流endaii=real(I);bii=imag(I);H=-B(t,t)*e(1,pvnode(1,m))+G(t,t)*f(1,pvnode (1,m))+bii;N=G(t,t)*e(1,pvnode(1,m))+B(t,t)*f(1,pvnode( 1,m))+aii;R=2*f(1,pvnode(1,m));S=2*e(1,pvnode(1,m));endJacob(n,k)=H; k=k+1;Jacob(n,k)=N; k=k-1;n=n+1;Jacob(n,k)=R; k=k+1;Jacob(n,k)=S;n=n-1;k=k+1; %按照雅克比矩阵的排列规则排列PV节点的雅克比元素endk=1;n=n+2; %定位于下一个待排列PV节点的雅克比元素第一个位置end%*************************电压变化量化的计算与存储************************************ Detau=inv(Jacob)*deta; %构建电压的变化量的列向量f=zeros(1,nnum); %给电压实部赋初值0e=zeros(1,nnum); %给电压虚部赋初值0for p=1:(pq+pv);f(1,cerate(p,1))=j*Detau(2*p-1,1);%将电压变量的奇数行赋值给fe(1,cerate(p,1))=Detau(2*p,1); %将电压变量的偶数行赋值给eendt=e+f;xiumax=abs(Detau(1,1)); %将电压变化量的第一个元素赋值给最大允许误差for n=2:2*nnum-2;if abs(Detau(n,1))>xiumaxxiumax=abs(Detau(n,1)); %找出最大的电压误差endendUoriginal=Uoriginal+t; %迭代修正后的电压值counter=1+counter; %统计迭代次数enddisp('迭代次数counter:');disp(counter);%**************************平衡节点功率及显示**********************************m=blancenode;t=0;for n=1:nnum;t=t+(G(m,n)-j*B(m,n))*(real(Uoriginal(1,n))-j*i mag(Uoriginal(1,n)));endS1(1,m)=Uoriginal(1,m)*t;%**************************直角坐标下各节点电压及显示****************************U=zeros(1,nnum);for n=1:nnumUi(n,1)=Node(n,1);U(1,n)=real(Uoriginal(1,n))+i*imag(Uoriginal(1 ,n)); %将电压值由极坐标转化为直角坐标形式Ui(n,2)=U(1,n);Ui(n,3)=S1(1,n);enddisp('各节点电压直角坐标形式及节点注入功率:');disp(' 节点号节点电压值节点注入功率');disp(Ui);disp('修正电压的最大误差:')disp(xiumax);%**************************功率损耗************************************* **for m=1:bnum %支路功率及损耗startnode=branch(m,1);endnode=branch(m,2); %终止节点y=sum(Y,2);Sij=Uoriginal(1,startnode)*((conj(Uoriginal(1,s tartnode))*conj(y(startnode,1)))+(conj(Uorigi nal(1,startnode))-conj(Uoriginal(1,endnode))) *conj(-Y(startnode,endnode)));Sji=Uoriginal(1,endnode)*((conj(Uoriginal(1,e ndnode))*conj(y(endnode,1)))+(conj(Uoriginal (1,endnode))-conj(Uoriginal(1,startnode)))*co nj(-Y(endnode,startnode)));S(m,1)=startnode; %始节点S(m,2)=endnode; %末节点S(m,3)=Sij; %始节点流入的功率S(m,4)=Sji; %末节点流入的功率S(m,5)=Sij+Sji; %线路损耗enddisp('支路功率及损耗：');disp('节点号(I) 节点号(J) 支路功率（I-J）支路功率（J-I）线路损耗（delta_S)')disp(S); 最新文件---------------- 仅供参考--------------------已改成word文本--------------------- 方便更改。

电力系统潮流计算matlab程序电力系统潮流计算是电力系统运行和规划中的重要环节，它用于计算电力系统中各节点的电压、功率和电流等参数。

随着电力系统规模的不断扩大和复杂性的增加，传统的手工计算方法已经无法满足需求，因此，利用计算机编程进行潮流计算成为了一种必要的选择。

Matlab是一种功能强大的科学计算软件，它提供了丰富的数学函数和工具箱，可以方便地进行电力系统潮流计算。

下面我将介绍一下如何使用Matlab编写电力系统潮流计算程序。

首先，我们需要建立电力系统的节点模型。

节点模型是电力系统中各节点的电压、功率和电流等参数的数学表示。

在Matlab中，我们可以使用矩阵来表示节点模型。

假设电力系统有n个节点，我们可以定义一个n×n的复数矩阵Y来表示节点之间的导纳关系，其中Y(i,j)表示节点i和节点j之间的导纳。

同时，我们还需要定义一个n×1的复数向量V来表示各节点的电压，其中V(i)表示节点i的电压。

接下来，我们需要编写潮流计算的主程序。

主程序的主要功能是根据节点模型和潮流计算算法，计算出各节点的电压、功率和电流等参数。

在Matlab中，我们可以使用循环语句和矩阵运算来实现潮流计算。

具体的计算过程可以参考电力系统潮流计算的算法。

在编写主程序之前，我们还需要定义一些输入参数，如电力系统的节点数、发电机节点和负荷节点等。

这些参数可以通过用户输入或者读取文件的方式获取。

同时，我们还需要定义一些输出参数，如各节点的电压、功率和电流等。

这些参数可以通过矩阵运算和循环语句计算得到，并输出到文件或者显示在屏幕上。

最后，我们需要进行程序的测试和调试。

可以通过输入一些测试数据，运行程序并检查输出结果是否正确。

如果发现程序有错误或者结果不准确，可以通过调试工具和打印调试信息的方式进行调试。

总之，利用Matlab编写电力系统潮流计算程序可以提高计算效率和准确性，为电力系统的运行和规划提供有力的支持。

当然，编写一个完整的潮流计算程序需要考虑很多细节和特殊情况，这需要有一定的电力系统和编程知识。

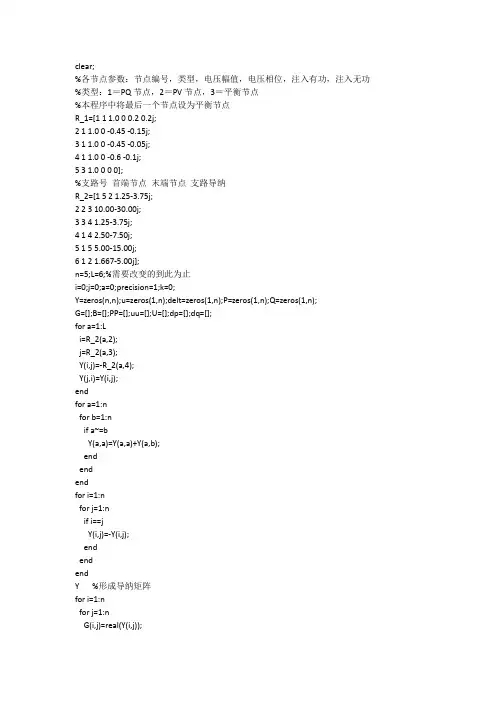

clear;%各节点参数：节点编号，类型，电压幅值，电压相位，注入有功，注入无功%类型：1＝PQ节点，2＝PV节点，3＝平衡节点%本程序中将最后一个节点设为平衡节点R_1=[1 1 1.0 0 0.2 0.2j;2 1 1.0 0 -0.45 -0.15j;3 1 1.0 0 -0.45 -0.05j;4 1 1.0 0 -0.6 -0.1j;5 3 1.0 0 0 0];%支路号首端节点末端节点支路导纳R_2=[1 5 2 1.25-3.75j;2 23 10.00-30.00j;3 34 1.25-3.75j;4 1 4 2.50-7.50j;5 1 5 5.00-15.00j;6 1 2 1.667-5.00j];n=5;L=6;%需要改变的到此为止i=0;j=0;a=0;precision=1;k=0;Y=zeros(n,n);u=zeros(1,n);delt=zeros(1,n);P=zeros(1,n);Q=zeros(1,n);G=[];B=[];PP=[];uu=[];U=[];dp=[];dq=[];for a=1:Li=R_2(a,2);j=R_2(a,3);Y(i,j)=-R_2(a,4);Y(j,i)=Y(i,j);endfor a=1:nfor b=1:nif a~=bY(a,a)=Y(a,a)+Y(a,b);endendendfor i=1:nfor j=1:nif i==jY(i,j)=-Y(i,j);endendendY %形成导纳矩阵for i=1:nfor j=1:nG(i,j)=real(Y(i,j));B(i,j)=imag(Y(i,j));endendfor a=1:nu(a)=R_1(a,3);P(a)=R_1(a,5);Q(a)=R_1(a,6);delt(a)=R_1(a,4);endwhile precision>0.0001 %判断是否满足精度要求for a=1:n-1for b=1:npt(b)=u(a)*u(b)*(G(a,b)*cos(delt(a)-delt(b))+B(a,b)*sin(delt(a)-delt(b)));qt(b)=u(a)*u(b)*(G(a,b)*sin(delt(a)-delt(b))-B(a,b)*cos(delt(a)-delt(b))); endpt,qtpi(a)=sum(pt);qi(a)=sum(qt); %计算PQ节点的注入功率dp(a)=P(a)-pi(a);dq(a)=Q(a)-qi(a); %计算PQ节点的功率不平衡量endfor a=1:n-1for b=1:n-1if a==bH(a,a)=-qi(a)-u(a)^2*B(a,a); N(a,a)=pi(a)+u(a)^2*G(a,a);J(a,a)=pi(a)-u(a)^2*G(a,a); L(a,a)=qi(a)-u(a)^2*B(a,a);JJ(2*a-1,2*a-1)=H(a,a); JJ(2*a-1,2*a)=N(a,a);JJ(2*a,2*a-1)=J(a,a); JJ(2*a,2*a)=L(a,a);elseH(a,b)=u(a)*u(b)*(G(a,b)*sin(delt(a)-delt(b))-B(a,b)*cos(delt(a)-delt(b)));J(a,b)=-u(a)*u(b)*(G(a,b)*cos(delt(a)-delt(b))+B(a,b)*sin(delt(a)-delt(b)));N(a,b)=-J(a,b);L(a,b)=H(a,b);JJ(2*a-1,2*b-1)=H(a,b);JJ(2*a-1,2*b)=N(a,b);JJ(2*a,2*b-1)=J(a,b); JJ(2*a,2*b)=L(a,b);endendend %计算jocbi各项,并放入统一矩阵JJ中，对JJ下标统一编号JJfor a=1:n-1PP(2*a-1)=dp(a);PP(2*a)=dq(a);end %按统一矩阵形成功率不平衡uu=inv(JJ)*PP';precision=max(abs(uu)); %判断是否收敛for b=1:n-1delt(b)=delt(b)+uu(2*b-1);u(b)=u(b)+uu(2*b)*u(b); %将结果分解为电压幅值和角度end %求解修正方程，得电压幅值变化量（标幺值）和角度变化量k=k+1;endfor a=1:nU(a)=u(a)*(cos(delt(a))+j*sin(delt(a)));endfor b=1:nI(b)=Y(n,b)*U(b);%求平衡节点的注入电流endS5=U(n)*sum(conj(I))%求平衡节点的注入功率for a=1:nfor b=1:nS(a,b)=U(a)*(conj(U(a))-conj(U(b)))*conj(-Y(a,b));endend %求节点i,j节点之间的功率，方向为由i指向j,S %显示支路功率。
