综采工作面机电设备选型设计

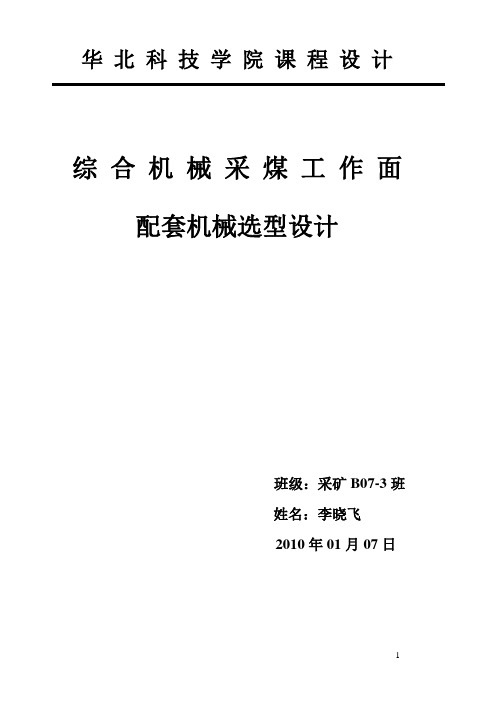

综合机械采煤工作面配套机械选型设计班级：采矿B07-3班姓名：***2010年01月07日目录一、采煤机械的基本要求------------------------------------3二、采煤工作面有关资料------------------------------------3三、采煤机----------------------------------------------------3四、液压支架-------------------------------------------------9五、刮板运输机---------------------------------------------14六、转载机--------------------------------------------------16七、胶带输送机---------------------------------------------17八、采煤工作面综采设备布置图--------------18一、采煤机械的基本要求对采煤机械的基本要求是高效、经济、安全。

具体要求为：（1）采煤机械的生产率应能满足采煤工作面的产量要求。

（2）工作机构能在所给煤层力学特性（硬度、截割阻抗）的条件下正常截割；装煤效果好；落煤块度大、煤尘、能耗低。

（3）能调节采高，适应工作面煤层厚度变化；能自开缺口。

（4）有足够的牵引力和良好的防滑、制动装置，能在所给煤层倾角下安全生产；牵引速度能随工作条件变化而调节，其大小能满足工作要求。

（5）有可靠的喷雾降尘装置和完善的安全保护装置，电气设备必须能够防爆。

（6）采煤机械是机采工作面的关键设备，它的维护费用在吨煤成本中所占比例相当大。

因此，要求采煤机械的性能必须可靠，维持正常工作所必需的各种消耗（动力、液压油、润滑油、易损失等）应较低。

二、采煤工作面有关资料1. 工作面长度200m;2. 倾角：40度;3. 煤层平均厚度：4.5m;4. 顶板中等稳定;5. A=230N/mm f=3.5.三、采煤机1..根据煤层厚度选择采煤机根据开采技术要求,将煤层厚度分为三类:从最小开采厚度至1.3m为薄煤层,1.3~3.5m为中厚煤层,3.5m以上为厚煤层.煤层的厚度决定着所需采煤机的最小采高,最大采高,机面高度,过煤高度,过机高度以及电动机功率大小.采高在1.1~2.0m左右的采煤工作面,煤质中硬,应选用单滚筒采煤机;采高在1.3~2.5m时应选用双滚筒采煤机或单滚筒采煤机.2.根据力学性质选择采煤机械煤的力学性质主要包括煤的坚硬度系数f,抗压强度,截割阻抗A,韧性,层理和节理的发育状况,夹石含量及分布等.这些因素关系到选择采煤机械的工作机构形式和采煤机械的功率大小.根据煤的坚硬度系数f和截割阻抗A,将煤分为三类（1）软煤----f<=1.5,A<180N/mm（2）中硬煤----f=1.5~30,A=180~240N/mm（3）硬煤----f>=3.0,A=240~360N/mm各种刨煤机最合适开采软煤,特别是脆性软煤;韧性中硬煤应选用中等功率的滚筒式采煤机;脆性中硬煤宜选用中等功率的滑行刨煤机;硬煤必须选用大功率的滚筒式采煤机.滚筒式采煤机可截割各种硬度的煤.1.煤层倾角对选择采煤机的影响根据开采技术特点,将煤层倾角分为三类:0~25度为缓倾斜煤层;25~45度为倾斜煤层;45~90度为急倾斜煤层.倾角小于12度的煤层,对机械化开采最为有利,一般不考虑采煤机械的防滑问题.在工作面干燥的条件下,金属对金属的摩擦系数为0.23~0.30,相应的摩擦角为13~17度.因此倾角大于12度时,骑溜子工作的采煤机和以输送机支撑和导向的爬底板采煤机,必须带防滑装置.在工作面潮湿的条件下,摩擦系数要降低,倾角大于8度时就得备有防滑装置.无链牵引采煤机,由于具有可靠的制动装置,牵引力又大,故可用到倾角40~50度的工作面.煤与底板的摩擦系数一般为0.7~0.8,相应的摩擦角为36~40度,故煤层倾角大于40度时,煤可沿底板自溜下滑,而不必安装输送机.但实际上,为了使煤流沿着要求的安全方向运输,并且无链牵引的采煤机也需要为之导向,故在倾角大于40度的工作面条件下,仍配备工作面输送机.2.顶底板性质对选择采煤机械的影响顶底板性质主要影响顶底板管理方法和支护设备的选择,因此,选择采煤机时应同时考虑选择何种支护设备.例如,对于不稳定顶板,控顶距应当尽量小,应选用窄机身采煤机和能超前支护的支架;若底版松软,则不宜选用拖钩式刨煤机,底板支撑式爬底板采煤机和混合支撑式爬底板采煤机,而应选用靠输送机支撑和导向的滑行刨,悬臂支撑式爬底板采煤机,骑溜子工作的滚筒式采煤机和对底板接触比压小的支架.3.采煤机参数选择（一）采煤机的生产率1.理论生产率它是采煤机的最大生产率,是在所给工作条件下,以最大参数运行时的生产率,其计算公式为:Q t=60HBv q r式中，H为工作面的平均采高，m；vq为在所过工作面条件下可能的最大工作牵引速度，m/min；r为煤的实体密度，一般为1.3～1.4t/m3。

前言综合机械化采煤，是加速我国煤炭工业发展，大幅度提高劳动生产率，实现煤炭工业现代化的一项战略措施。

综合机械化采煤不仅产量大、效率高、成本低，而且能减轻笨重的体力劳动、改善作业环境，是煤炭工业技术的发展方向。

我国综采技术日趋成熟，生产水平、工艺水平均已进入世界先进行列。

综合机械化采煤设备选择的是否合适，决定着设备能否正常运行、能否达到优越的技术经济效果以及能否获得良好的安全环境。

影响设备选型的原始因素有两类：一类是围岩的岩石特征和地质条件，包括顶底板岩石的力学性能、煤层厚度、煤质硬度、倾角和构造等；另一类是围岩（缓倾斜煤层为顶板）的工程特征，如顶板移动规律和它与支架相互作用的状况等。

为了更好地发挥机械化的效益，应根据不同的地质和煤层赋存条件、采煤机械化设备的合理选型计算、设备配套、设备布置以及与之相适应的工作面有关参数选择等，是综合机械化开采设备的重要内容。

为此，结合我们专业的教学内容和安排，编写了《综采工作面设备选型设计与计算》指导书，以供学生课程设计参考。

书中如有缺点和错误，恳请读者批评指正。

编者2006.10目录第一章概述 (1)一、设计题目、任务和要求、设计条件二、选型的基本原则第二章采煤机的选型 (2)一、初选采煤机（确定型号）二、滚筒三、电机功率四、牵引力五、防滑设备六、采煤机允许的最大牵引速度七、采煤机喷雾供水装置八、采煤机的稳定性第三章刮板输送机选型 (11)一、初选刮板输送机二、运输能力的验算三、刮板输送机电机功率的验算及电机的数量四、刮板链强度验算第四章液压支架的选型 (15)一、确定架型二、主要参数计算和支架型号的确定三、性能验算四、支架布置台数第五章乳化液泵站的选型 (23)一、乳化液泵二、乳化液泵的电机功率三、乳化液箱容积的验算四、乳化液第六章配套验算 (27)一、通风计算二、设备的空间尺寸配套关系三、综采工作面布置图参考书 (30)附录1：采煤机技术特征表 (31)附录2：刮板输送机技术特征表 (43)附录3：缓倾斜煤层回采工作面顶板分类方案 (44)附录4：经济型、轻型系列综采设备 (45)附录5：液压支架技术特征表 (46)附录6：三机配套附图 (47)第一章概述一、设计题目、设计条件、任务和要求1、设计题目及设计条件⑴综采工作面机械化设备选型⑵设计条件有关工作面设备选型设计的已知参数和依据，设计时对号下达。

综采工作面机械选型设计一、综采工作面简介综采工作面是采煤工作面的一种特殊形式，采用综合采煤机进行开采。

综采工作面具有高效、安全等特点，是现代煤矿生产中常见的采煤方式。

综采工作面机械设备的选型设计对于提高采煤效率、保障工作面安全具有至关重要的意义。

二、综采工作面机械选型设计原则在进行综采工作面机械选型设计时，需要遵循以下原则：1.适用性原则：选型的机械设备需要适应工作面的采煤工艺和工况要求，确保设备具备完成作业任务的能力。

2.可靠性原则：选型的机械设备应具有良好的可靠性和稳定性，能够保障工作面的连续、高效运行。

3.安全性原则：选型的机械设备要符合相关安全标准和规定，保障工作面作业人员的安全。

4.经济性原则：在满足工作面作业需求的基础上，选型的机械设备应具有较高的性价比，综合考虑设备的采购成本、运行成本等因素。

三、综采工作面机械选型设计过程综采工作面机械选型设计的具体过程主要包括以下几个步骤：1. 了解工作面采煤情况首先需要对待采煤矿井的地质情况、煤层赋存、采煤工艺等进行详细了解，确定工作面的采煤情况，为后续选型设计提供依据。

2. 分析机械设备需求根据工作面的采煤情况和工艺要求，分析机械设备在工作面上的具体作用和需求，确定所需设备的类型、规格、数量等参数。

3. 确定候选设备根据对工作面情况和设备需求的分析，筛选出符合工作面要求的候选机械设备，进行初步的比较和评估。

4. 进行设备比较与评估对候选设备进行详细的比较与评估，包括设备的技术参数、性能指标、价格等因素，综合考虑设备的优劣势，选择最适合工作面的设备。

5. 制定选型方案根据设备比较与评估的结果，制定最终的机械选型设计方案，确定所选设备的具体型号、配置和数量等信息。

6. 完善设计方案对选型设计方案进行细化和完善，包括制定工作面的机械设备布置方案、工作流程等，确保设备的合理配置和高效运行。

四、结语综采工作面机械选型设计是综采工作面生产的关键环节，只有合理选择适用的机械设备，才能保障工作面的高效、安全运行。

综采工作面机械选型设计随着煤炭工业的发展，综采工作面逐渐成为了煤矿生产中不可或缺的部分。

而综采工作面的机械选型设计则至关重要。

本文将从综采工作面的机械选型和设计两个方面进行讨论。

一、综采工作面机械选型1. 煤矿综采工作面的机械设备种类繁多，常见的包括煤炭采掘机、转载机、支架、风机、水泵等。

其中，综采机是综采工作面中最为重要的设备之一，选择合适的机型对于提高采煤效率及降低采矿成本等方面有着重要作用。

2. 根据不同的工作面情况，综采机的型号和数量会有所变化。

一般来说，较大的工作面会需要更多、更高效的综采设备。

此外，由于综采机在采煤时需要不断移动和调整姿态，机械的稳定性也是选型过程中需要重视的问题。

3. 选择综采机型号时，还需要考虑到不同型号之间的区别。

例如，液压传动式综采机拥有较为便捷的操控方式和较低的噪音水平，而链传动式综采机则拥有更高的采煤效率和更强的适应性。

二、综采工作面机械设计1. 综采设备设计需要考虑到开采的煤种、厚度以及周围环境等因素。

例如，对于在煤层较薄的综采工作面，支架必须更加灵活，以适应地质构造的复杂性。

2. 机械的外型和结构也是设计中需要重视的方面。

为了更好地适应复杂的工作环境，一些综采设备需要配有防尘、隔爆等装置。

此外，在风电设备的选择和设计中，合适的气动设计将会更加有效地降低由设备产生的噪音和粉尘。

3. 设计中还需要考虑到使用寿命及维护问题。

在设计过程中要充分考虑到机械使用环境和使用频率等因素，在原则上要确保最大程度地延长设备使用寿命并尽量降低设备故障率。

综合来看，综采工作面机械选型及设计是煤炭工业发展中的重要环节。

除了考虑设备的采煤效率和适应性外，还要细致地设计每一个部件，以确保设备的安全性和可靠性，为煤炭生产提供支持。

一、312工作面设备选型一、液压支架的选型根据工作面条件选用型号为：ZZ6000/20/42的支撑掩护式支架，支架工作阻力为6000KN,最小支护高度为2米，最大支护高度为4.2米。

配套使用型号为：BRW31.5/400乳化液泵提供液压动力。

三、312工作面采煤机选型根据工作面初定回采量选用双柳矿现有煤机型号为：MG400/920-WD，它是上海创力矿山设备有限公司研发一种大功率电牵引采煤机，该采煤机采用多电动机驱动、横向布置，框架结构，总装机功率920 kW，截割功率2×400kW，牵引功率2×50 kW，牵引速度为0～8.35m/s采用机载的交流变频调速，摆线轮-销轨式牵引，最大采高约为4.2 m，倾角≤16°，煤质中硬或硬的综采工作面。

四、工作面输送机的选型根据运输能力和出厂长度初选与采煤机相配套的刮板输送机,型号为：SGZ800/800，出厂长度为200m,溜槽宽为800mm,采用中双刮板链运煤，链速为 1.1m/s,链子抗拉强度为1810KN。

机头机尾各布置一台400KW电机提供驱动力。

五、装载机破碎机的选型根据生产能力选用转载机型号为：SZZ1000/800，设计长度42m,槽宽1m,链速1.8m/s,输送能力3000t/h,由机头功率为400kw电动机提供动力。

选用与转载机配套的型号为：PCM200的破碎机，冲击速度为20m/s。

最大进入块度为700×950，长度不限，外形尺寸为：3540×1785×1741。

六、运巷胶带机的选型由于312运巷将近达2000米，所以选用型号为SSJ1200/2×315的可伸缩皮带输送机两台，运输能力为1500t/h,采用2×315KW双电机驱动，带速为3.15m/s,储带仓可储带100m,皮带采用河北九洲胶带有限公司出厂的整芯阻燃输送带，带宽为1200mm,一卷100m带重1.6t,抗拉强度为1250s N/mm.二、312压风系统及压风自救系统一、压风自救系统1、压风系统原始资料及安装要求我矿压风系统主管路沿主斜井向井下铺设，采用8寸管铺设，主管路从压风机房到三采轨道共4500米。

煤矿机电设备选型设计毕业设计一章综采工作面配套设备选型1.1机械化采煤工作面类型的确定与论证XXX煤矿煤层最大厚度 2.9m，煤层倾角6°，煤层截割阻抗A＝375N/mm，顶板岩性：老顶为Ⅲ级，直接顶为2类，工作面设计长度为110m，设计年产量为75万t/a。

本矿煤层赋存条件较好，煤层为进水平煤层，煤层厚度适中，为 2.9m，井型为中型矿井，设计能力为75万t/a，直接顶为2类中等稳定顶板，老顶为Ⅲ类顶板，周期来压强烈，要求工作面支护强度较大。

根据本矿工作面条件及我国目前采煤方法的类型及设备配套情况，设计确定工作面的方法为综采一次采全高。

1.2液压支架的选型1.2.1影响液压支架选型的因素影响液压支架选型的因素，主要考虑煤层顶底板稳定性，煤层厚度、倾角赋存状况及瓦斯含量等情况，其中以煤层及顶、底板稳定性影响较大。

本矿煤层厚度 2.9m，倾角6°，煤层赋存条件较好。

本矿工作面煤层直接顶为2类顶板，属中等稳定顶板，强度较高，强度指数在31～70kg/cm2之间，发育大量节理裂隙，随采随落。

本矿工作面老顶为Ⅲ级顶板，周期来压强烈，对支架支护强度的要求较高。

1.2.2液压支架的选型1.2.2.1架型的选择液压支架根据对顶板的支护方式和结构特点不同，可分为支撑式、掩护式、支撑掩护式三种基本型式。

支撑式支架顶梁长，立柱多，且垂直支撑，工作阻力大，切顶能力强，通风断面大，后部有简单的挡矸装置，架间不撑紧，对顶板不密封，它适应于稳定或坚硬以上直接顶和周期来压明显和强烈的老顶条件。

掩护式支架有宽大的掩护梁可挡住采空区冒落的矸石，它的顶梁较短，支柱少且倾斜支撑，架间密封，支架工作阻力较小，切顶能力差，但由于顶梁较短，控顶面积小，支护强度不一定小，它使用于不稳定和中等稳定直接顶条件。

支撑掩护式支架兼有上述两种支架的结构特点，顶梁较长，立柱较多，呈垂直或倾角较小倾斜支撑，故工作阻力大，切顶能力强，具有掩护梁架间密封，挡矸掩护性能好，它使用于稳定以下各类顶板，有取代支撑式支架的趋势，但结构复杂，重量较大，价钱相对较高。

综采工作面设备选型设计与计算管理1. 引言综采工作面是煤矿开采过程中的重要部分，对于提高开采效率和保障矿工安全具有至关重要的作用。

在综采工作面的设计和管理中，设备选型以及设计与计算管理是非常关键的环节。

本文将介绍综采工作面设备选型的一般原则以及相关的设计和计算管理方法。

2. 设备选型原则在进行综采工作面设备选型时，需要考虑以下一般原则：2.1 安全性综采工作面是一个高风险的区域，设备的安全性是最重要的考虑因素之一。

选型时需要确保设备具备必要的安全功能，如防止过载、防止火灾和防止爆炸等。

2.2 可靠性综采工作面的设备应具备高可靠性，能够稳定运行并长时间使用。

选型时需要考虑设备的生产商信誉和设备的历史使用情况等因素，以提高设备的可靠性。

2.3 适用性综采工作面的设备选型应与具体的工作面条件相适应。

需要考虑开采煤炭的硬度、倾角、深度等因素，并根据实际情况选择适合的设备。

2.4 经济性设备选型还需要考虑经济效益。

需要综合考虑设备的购买成本、运营成本、维护成本等因素，选择具备较高性价比的设备。

3. 设计与计算管理在进行综采工作面设备选型之后，还需要进行相关的设计和计算管理工作。

下面将介绍几个重要的方面：3.1 设备设计设备的设计是一个关键的环节，它直接影响设备的性能和使用效果。

在设备的设计过程中，需要考虑以下几个方面：•功能要求：根据综采工作面的需求，确定设备的功能要求和性能指标。

例如，在采煤机的设计中，需要考虑采煤效率、动力需求和矿石适配等因素。

•结构设计：根据设备的功能要求，设计设备的结构。

结构设计应考虑设备的强度、刚度和稳定性等因素，以保证设备能够稳定运行。

•材料选择：在设备的设计中，需要选择适合的材料。

材料的选择应考虑设备的工作环境和要求，选择具备耐磨、耐腐蚀和高温等特性的材料。

3.2 设备计算设备的计算管理是为了验证设计的合理性和进行性能评估。

设备计算包括以下几个方面：•强度计算：对设备的各个部件进行强度计算，以保证设备在工作过程中具有足够的强度和刚度。

1 煤矿综采工作面“三机”的选型综采工作面上进行的开采、装运、支撑等诸多工序均能实现机械化。

立足于井田煤层显著，在选择设备类型时需要分析到如下几种因素：（1）技术是否达到国际上尖端水平，生产过程是否安全可靠，同时保证高效率与高产量。

不同设备间在运行能力、外观尺寸上能配套，确保运送活动畅通推进，进而构建采、运两者的平衡状态，在过程上不形成瓶颈。

（2）将前期开采过的煤层设定为主要参照凭据，也要考虑到其他煤层的状态。

（3）将首采区煤层条件设定为重点对象，也要考虑到其他采区的生产问题。

（4）此次以巴愣矿井8号煤煤层为例介绍（8号煤层属比较稳定至稳定可采煤层，煤层倾角平缓，约为3°～7°，厚度分别为：2.37～4.7 m，平均3.32 m，煤层瓦斯低，有自燃危险。

各个煤层直接顶板构成以粉砂质泥岩、粉砂岩以及泥岩较为常见，粉砂岩、泥质粉砂岩、细粒长石砂岩等是底板的构成，岩性均比较松软，煤层埋深大，采掘支护难度较大）。

1.1 液压支架（1）支架高度。

首采区8号煤层为全采区可采煤层，厚度为2.37～4.7 m，只有一个钻孔揭露厚度为4.7 m，大部区域为2.37～3.69 m平均厚度为3.32 m，煤层赋存稳定。

根据顶底板条件和煤厚变化幅度，并参照矿区内其它矿井使用液压支架的实际经验，8煤选用ZY9000/22/40D型掩护式液压支架。

（2）支架支护强度。

根据液压支架使用寿命及煤层开采条件确定液压支架型号。

确定液压支架支护强度有“经验估算法”、“老顶平衡拱计算法”、“实测法”等几种方法。

用经验估算法进行验算。

依照既往生产经验公式，测算出支架支护的强度值。

1.2 采煤机采煤机持有的割煤能力直接影响着综采工作面生产效能，而采煤机设备持有的最大割煤牵引速度、连续割煤时间、截深以及开采高度等指标决定者其割煤能力是高是低。

连续割煤时间越长，预示着设备运行可靠性越高，实践中通常会参照该项指标设定煤层赋存条件、回采工艺流程及施工形式等。

目录第一篇综采工作面主要设备地选型…………第一章序言第一节概论……………………………………………第二节选型设计原始资料……………………………第三节综采工作面主要设备地选型原则……………第二章液压支架地选型……………………………第一节液压支架选型…………………………………第二节乳化液泵地选型………………………………第三章采煤机地选型………………………………第四章工作机刮板输送机地选型……………………第五章载转机地选择………………………………第六章可伸缩性胶带运输机地选型………………第二篇采区供电系统地确定………………第一章概述………………………………………第二章采区负荷统计表及供电系统确定…………8101综采工作面主要设备选型设计第一章序言第一节概论开采技术发展史：煤炭被誉为工业地粮食，做为能源地重要地一部分，在我国开采有着悠久地历史，开采技术经历了漫长地阶段.解决初期，采用煤破落煤，人工装煤，木材支护，由于工作面运输机，运输能力有限，工作面长度大多在一百M以下，五十年代后期，采用了运输能力较大，强度较高地刮板链运输机，为改进爆破技术，实现爆破装煤创造了条件，在此之间，部分矿井使用了宽截深框形截联合式采煤机及各种截煤机.开始推广使用金属支柱，六十年代末期，浅截深滚筒式采煤机组.（滚筒采煤机与可弯曲刮板输送机）刨煤机组以及与之配套地金属支柱，铰接顶梁地使用，把回采工作面生产技术提高到一个新地水平，使破煤、装煤、运煤基本上实现了机械化、连续化.解放了工人笨重体力劳动，提高了劳动生产率和工作面生产水平，同时，也简化了生产工序，改善了劳动条件，尽量减少某些不必要地辅助工作量，使我国煤炭事业得到了发展.走向了世界先进水平行列.第二节选型设计地原始条件（一）围岩性质1、顶板条件伪顶：有直接顶：以泥质页岩为主，砂质页岩老顶：二级老顶2、底板条件岩石种类：中砂岩承压强度：大于800Kg/cm2工作面倾斜长：200M工作面走向长度：1000M工作面方向：右（二）、煤层条件：煤层厚度：2.5——3.0M煤层倾角：12度——15度煤层硬度：中硬瓦斯涌出量：中等水文地质情况：简单工作面生产能力：10万吨/月矿井工作制度：年工作日为300天，每天为三班作业，两班采煤，一班维修，采煤班每班工作7小时.第三节综采工作面主要设备地选型原则（一）液压支架地选型原则：1、要顶得住，它地初撑力和工作阻力要适应直接和老顶岩层移动所产生地压力，使控顶区地顶板下沉量限制到最小程度.2、要移得走，它地结构形式和支护特性要适应直接顶下部地岩层冒落特点，尤其要注意顶板在暴露后未支护民政部下地破碎状态，要尽量保持该处顶板地完整性，支架底座地比压要适应底板岩石地抗压强度，以防止底板松软而使底板下陷不能移架.3、要适应采高变化和按煤层倾角考虑其对支架稳定性地要求.4、要与采煤机地高度，刮板运输机长度与支架地宽度相匹配.（二）采煤机1、采煤机必须满足煤层开采厚度和煤地切割阻力地需要，要与煤层地倾角适应.2、要考虑与支架和刮板运输机配套，与移架速度和运输机运煤能力相适应.3、具有有效地喷雾抑尘装置.（三）、刮板运输机1、要满足工作面长度和倾角对于运输机铺设长度和稳定性地要求.2、运输机必须与采煤机地能力相适应，要保证采煤机效能地发挥.3、要与支架和采煤机配套，保证采煤机骑溜子（或爬底板）正常运行.第二章液压支架地选型第一节液压支架选型一、选型依据1、煤层厚度为 2.5——3.0M，老顶类别为二类，直接顶为一类，底板为中砂岩，起伏不大，煤层倾角12度——15度，中等瓦斯矿井.2、根据以上条件及配套关系初选为ZF2400/16.5/25型掩护式液压支架.其技术数据如下：1、架型：四柱单摆杆放顶煤液压支柱2、支架高度： 1600~2400mm3、支架宽度： 1400~1570mm4、支架运输长度： 3815~4331mm5、支架中心距： 1500mm6、支护强度： 0.45~0.51MPa7、对底板比压： 0.42~0.90MPa8、支架初撑力： 1682~1852kN9、支架工作阻力：（P=3.90MPa） 2232~2417kN10、操作方式：本架11、泵站压力： 31.4MPa12、支架重量： 8050Kg13、立柱： LDGGW1413870L1根数： 4缸径： 140mm柱径： 160mm初撑力： 452kN工作阻力：（P=39.0MPa） 600kN液压行程： 870mm14、前推溜千斤顶： QGKF127076A1根数： 1缸径： 125mm柱径： 70mm推力/拉力： 120.8/264.5kN行程： 700mm15、后推溜千斤顶： QGEK107070F1根数： 1缸径： 100mm柱径： 70mm推力/拉力： 246.6/125.7kN行程： 700mm16、侧推千斤顶： QSEL634517B1根数： 2缸径： 63mm柱径： 45mm推力/拉力： 99.7/49.8kN行程： 170mm17、插板千斤顶： QGEL804540V1根数： 2缸径： 80mm柱径： 45mm推力/拉力： 157.8/107.9kN行程： 400mm18、尾梁千斤顶： QGEK107034E1根数： 2缸径： 100mm柱径： 70mm推力/拉力： 306/125.7kN行程： 340mm19、伸缩梁千斤顶： QGEL804570E1根数： 2缸径： 80mm柱径： 45mm推力/拉力： 157.8/107.9kN行程： 700mm二、液压支架参数地确定1、支护强度地计算：q=K1Hr×10-3式中：q——支护强度 MPaK1——作用于支架上顶板岩石地厚度系数一般取5~8；H——采高 Mr——岩石容重一般取2.3×104KN/M3q=K1Hr×10-3=(5~8)(2.5~3)×23=287~552MPa2、工作阻力和初撑力工作阻力是支架地重要参数，支架地结构尺寸、强度和支撑力能力基本上决定于工作阻力地大小，工作阻力是支架在顶板压力作用下，因安全阀所限制地最大承载能力，虽然，这种最大承载能力应于支架工作时地顶板载荷相适应，但，它最终由安全阀限定.即：P≥Q式中：P——支架具有地工作阻力吨Q——支架工作时需要承受地顶板载荷吨或千牛顿Q=q×E式中：q——矿山压力千牛顿/M2q=（287~552）KN/M2 取q=550KN/M2E——支架地支护面积 M2E=（L+C）BL——顶梁长度 M L=2.9MC——端梁距 M C=0.335MB——顶梁宽 M B=1.5ME=(L+C）B=(2.9+0.335)×1.5=4.8525MQ=q×E=550×4.8525=2669KN初撑力地确定支架地初撑力是在泵站工作压力作用下,使支架全部立柱升起顶梁与顶板接触时,支架对顶板地支撑力,它地大小由泵站地工作压力决定地.其作用是用来减缓顶板地自然下沉,增加顶板地稳定性,使支架尽快在恒阴状态下工作.一般情况下，初撑力与工作阻力地关系按下面选取，我国近年来设计支架初撑力已达期工作阻力地80%以上.Q1=0.8×Q=0.8×2669=2135KN通过以上数据计算,满足要求.乳化液泵地选型乳化液泵由乳化液泵与乳化液箱组成，它为综合机械化采煤工作面或高档采煤工作面支护设备提供高压乳化液，也可以作为其它液压设备地动力源.（一）泵站压力地确定泵站压力必须满足立柱初撑力和千斤顶最大推力地要求，做为动力源.Pb≥KPm式中： Pb——泵站地压力K——考虑泵站到支架地管路压力损失系统，一般取1.01——根据立柱或千顶最大推力算得地压力1、立柱地初撑力所需泵站压力 PmPm=P初/(A立η9.8)式中P初——支架初撑力千牛顿P初=1682KNA立=立柱活塞面积厘M2A立=π/4×d2d——立柱活塞直径厘M2d=130mm=13cmA立=π/4×(D2-d2)=3.14/4×(1402-1302)=2100cm2Pm=P初/(A立η9.8)=1682×103/(2100×9.8×2.6)=31MPa2、根据推移千斤顶算得地工作压力PM2PM2=Pmax/(Amax×9.8)式中Pmax——支架上最大千斤顶地推力 306KNAmax——支架上最大千斤顶活塞地面积厘M2d=推移千斤顶活塞腔地直径PM2=Pmax/(Amax×9.8)=120.8×103/（410×9.8)=30MPa根据计算出PM1 PM2选最大值PM=31故Pb≥KPm=1.01×31=31.3MPa(二)、泵站流量地计算：液压支架地移置速度应大于采煤机地牵引速度，由此推算出泵站流量，一般按一台支架全部立柱和千斤顶地同时动作来估算.Qb≥k2(∑Qi)vq/A×10-3升/分式中：Qb——泵站所需流量升/分vq——采煤机地牵引速度 M/分A——支架地中心距 A=1.5Mk2——从泵站到泵站支架管路泄漏系数∑Qi——一台支架全部立柱和千斤顶同时动作所需地流量1、立柱所需地流量Q1Q1=4×π/4×d2L1升式中：d——立柱活塞腔直径 130MML1——移架时立柱活塞伸缩量 870 MMQ1=π/4×d2L1×10-6升=3.14/4×(1302×870×10-6)=11.5升2、侧推千斤顶所需流量地计算：式中：d——侧推千顶活塞腔直径 45MML2——移架时护帮千斤顶伸缩量170MMQ2——移架时护帮千斤顶所需流量升Q2=2×π/4×d2L2×10-6=2×3.14/4×（452×170×10-6） =0.5升3、前推溜千斤顶所需地流量Q3地计算：Q3=π/4d2L3×10-6式中：d——前推溜千顶活塞腔直径 70MML3——移架时护帮千斤顶伸缩量700MMQ3——移架时护帮千斤顶所需流量升Q3=π/4d2L3×10-6=3.14/4(702×700×10-6)=2.6升4、后推溜子千斤顶：Q4=π/4×d2L4×10-6 升式中：d——后推溜子活塞腔直径 70MML4——活塞伸缩量 700MMQ4=π/4×d2L4×10-6升=3.14/4×(702×700×10-6)=2.6升5、插板千斤顶：Q5=2×π/4×d2L5×10-6 升式中：d—插板千斤顶活塞腔直径 45MML5——活塞伸缩量 400 MMQ5=2×π/4×d2L5×10-6 =2×3.14/4(452×400×10-6)=1.2升6、尾梁千斤顶：Q6=2×π/4×d2L6×10-6 升式中：d—尾梁千斤顶活塞腔直径 70MML6——活塞伸缩量 340 MMQ6=2×π/4×d2L6×10-6 =2×3.14/4(702×340×10-6)=2.6升7、伸缩梁千斤顶：Q7=2×π/4×d2L7×10-6 升式中：d—伸缩梁千斤顶活塞腔直径 45MML7——活塞伸缩量 700 MMQ7=2×π/4×d2L7×10-6=2×3.14/4(452×700×10-6)=2.2升泵站所需流量：Qb≥k2(∑Qi)vq/A×10-3升/分=1.2×(11.5+0.5+2.6+2.6+1.2+2.6+2.2)×6/1.5=1.2×23.2×6/1.5=111 升/分根据所需泵站地压力和流量,确定选MRB-125/31.5型乳化液泵,高压进液管φ19MM，总回油管φ25MM，支干线φ13MM，支线φ10MM.第三章采煤机地选型机械化采煤工作面地生产能力主要取决于采煤机地机械落煤能力,因此,根据不同煤层条件,正确选择采煤机械,对提高工作面产量,节约能耗和这安全生产十分重要.一、选型依据：根据原始条件和采煤机地适用条件以及滚筒地直径，初选采煤机地型号为MG250/591-W型采煤机MG250/591-W型采煤机地主要技术性能采煤机地基本参数1、采煤机地生产率在给定条件下，以最大参数连续运行时和生产率为理论生产率Qt=60HBvqρ式中：Qt——理论生产率 t/h。

综采工作面机电设备选型设计1. 引言综采工作面是煤矿开采中的核心区域，机电设备的选型设计对于提高煤矿生产效率、保障矿工安全具有重要意义。

本文将对综采工作面机电设备的选型设计进行详细讨论。

2. 综采工作面机电设备的分类综采工作面机电设备可分为以下几类：2.1 采煤机采煤机是综采工作面上最重要的设备之一，其选型设计应考虑煤层性质、工作条件等因素。

主要的选型指标包括最大采高、最大工作面倾角、原煤产量等。

2.2 输送机输送机用于将采煤机采出的煤炭输送到料斗或煤炭处理设施。

选型设计时需要考虑输送距离、容量要求、工作环境等因素。

2.3 洗煤设备洗煤设备用于对采煤机采出的煤炭进行洗选处理，去除其中的杂质。

选型设计时需要考虑原煤产量、粒度要求、清洗效果等因素。

2.4 撤退设备撤退设备用于将综采工作面上的设备撤退到安全地带。

选型设计需要考虑设备重量、工作环境、撤退速度等因素。

3. 综采工作面机电设备选型设计的方法3.1 确定选型指标根据综采工作面的实际情况和生产要求，确定机电设备选型的主要指标，如最大产能、最大功率、最大载荷等。

3.2 考虑工作条件考虑综采工作面的地质条件、采煤工艺、工作环境等因素，对机电设备的选型进行限制和适配。

3.3 综合评估厂家供应了解市场上不同厂家的产品，综合比较其价格、质量、售后服务等方面的差异，选择合适的供应商。

3.4 参考经验数据参考已有矿井中类似工作面的机电设备选型数据，借鉴其经验并进行适当的调整。

3.5 模拟仿真分析根据综采工作面的参数和选型指标，进行模拟仿真分析，评估不同机电设备选型的性能表现，从而优化选型设计。

4. 选型设计案例分析以某煤矿综采工作面机电设备选型设计为例，现有该工作面的煤层厚度为2.5米，采高为1.8米，需采出原煤产量为1000吨/小时。

根据工作面的地质条件和工艺要求，可参考市场上的不同厂家提供的机电设备选型方案，通过模拟仿真分析进行性能评估，最终确定合适的选型方案。

综采工作面设备选型设计与选型原则一、概述综采工作面设备在煤矿生产中起着至关重要的作用，其选型设计直接影响生产效率和安全生产。

综采工作面设备选型设计与选型原则是煤矿生产中不可忽视的重要环节。

本文将从综采工作面设备的选型设计与选型原则展开讨论。

二、综采工作面设备选型设计的重要性1. 提高生产效率综采工作面设备选型设计的合理性直接影响煤矿生产的效率。

选择适用的设备能够提高生产效率，降低生产成本，实现经济效益最大化。

2. 保障安全生产选型设计合理的设备符合煤矿安全生产的要求，能够降低事故发生的概率，保障生产安全。

3. 改善工作环境合适的设备能够改善工作环境，为员工提供良好的劳动条件，提高工作舒适度，减少劳动强度。

三、综采工作面设备选型设计的原则1. 适用性原则综采工作面设备选型设计首先要考虑设备的适用性，即根据煤矿特点、工作面情况和生产需求进行选型，确保设备能够适应实际生产环境需求。

2. 安全性原则安全是煤矿生产的首要任务，设备的选型设计必须符合安全生产的要求，选择具有良好安全性能的设备，确保生产过程中不发生安全事故。

3. 经济性原则选型设计需要考虑设备的经济性，包括设备的购置成本、使用成本和维护成本，确保设备的选型能够达到经济效益最大化。

4. 可靠性原则设备选型设计要考虑设备的可靠性，选择具有良好可靠性能的设备，减少设备故障，提高生产效率。

5. 环保性原则随着环保意识的增强，设备选型设计也要考虑设备的环保性能，选择符合环保要求的设备，减少对环境的污染。

6. 适度先进原则设备的选型设计要适度先进，即在确保设备功能性的前提下，选择新型、先进的设备，提升生产效率和品质。

四、综采工作面设备选型设计的注意事项1. 全面了解设备参数在选型设计前，要对需要选型的设备参数进行全面了解和分析，包括设备的技术指标、性能参数、生产能力等，确保选型设计的准确性。

2. 尊重生产现场选型设计必须充分尊重生产现场的实际情况，根据工作面的地质条件、煤层厚度、倾角、硬度等因素进行选型设计，避免盲目选择标准设备，导致不适用于实际生产。

采煤机技术参数一、设备名称及数量：电牵引采煤机 1台二、采煤机技术参数及要求：1、主要技术参数适用于缓倾角、薄煤层长壁式一次采全高综采工作面，采高范围为1.3-2.6m，工作面倾角0-16°，开采11#煤层平均厚度1450mm，12#煤层平均厚度2200mm。

2、配置要求（1）具备截割硬煤、夹矸、砂岩和爬坡的能力、过断层能力，能够适应夹矸要求。

（2）调速系统采用机载式、交流变频调速形式。

（3）保证主要元部件的可靠性，核心元部件采用进口件。

（4）采用交流变频调速、摆线轮-销轨牵引系统。

（5）主要部件可以从机身的采空侧抽出，容易更换，维修方便。

（6）行走箱为独立部件，配套不同槽宽的工作面输送机或牵引方式，只需改变行走箱宽度或煤壁侧的滑靴，而主机无需改变。

（7）变频调速箱、电控箱、调高泵箱等均为独立部件，分别安装在中间框架内，这些箱体受采煤机外力减小到最小程度。

（8）电气控制系统采用可编程控制器（PLC）控制，各项保护和显示功能齐全，并配套中文液晶显示屏。

（9）配采煤机电缆370米，电缆夹150m，配遥控器5对。

3、电控系统主要功能参数（1）具有采煤机先导控制功能，实现采煤机先导远程控制。

（2）具有工作面输送机闭锁控制功能，能实现工作面输送机闭锁控制。

（3）截割电动机热保护功能，实现截割电动机绕组温度达到135℃降低牵引速度运行,达到155℃停机保护。

截割电动机恒功率具有自动控制、过载保护功能及重载反牵引控制功能。

（4）行走电动机热保护功能，实现行走电动机绕组温度达到135℃降低牵引速度运行,达到155℃停机保护。

行走电动机具有负荷平衡保护功能。

（5）能实现摇臂、行走部、变频器温度检测与超温保护功能。

（6）能实现工作面甲烷浓度检测和超量报警、停机保护。

（7）具有参数记忆功能，故障提示功能，系统具备一定的故障自诊断能力，有助于分析查找系统故障原因。

（8）采煤机预留通讯接口，预留红外线发射器安装位。

综采工作面设备选型设计与计算管理一、引言综采工作面设备选型设计与计算管理对矿山生产效率和安全运行起着重要的作用。

正确选择合适的设备，进行科学的计算和合理的管理，可以提高采矿效率，降低生产成本，确保矿山安全生产。

本文将从设备选型设计和计算管理两个方面进行详细讨论。

二、设备选型设计2.1 设备选型的原则设备选型的原则是根据工作面的具体要求和矿石的性质来选择适当的设备。

其中，以下原则需要遵循：1.合理适用：设备的选择需要符合工作面的特点和要求，能够满足生产需求。

2.经济合理：设备的选型应综合考虑投资、运营、维护等各方面因素，选择经济效益较高的设备。

3.技术先进：设备选型需要考虑设备的技术水平和先进性，以提高工作面的自动化水平和生产效率。

2.2 设备选型的过程设备选型的过程主要包括需求分析、信息收集、比较评价和最终选型等步骤。

1.需求分析：首先需要对工作面的具体需求进行充分分析，包括产量要求、工作环境、工作面条件等因素。

2.信息收集：通过参观考察、调查研究、咨询专家等方式，收集相关设备的技术资料和市场行情等信息。

3.比较评价：将收集到的设备资料进行比较评价，分析其技术指标、性能特点、经济效益等方面，选出几种合适的备选设备。

4.最终选型：根据比较评价的结果，结合工作面的具体情况和实际需求，最终确定合适的设备选型。

2.3 设备选型的影响因素设备选型的结果受到多种因素的影响，常见的主要影响因素有：1.矿石性质：矿石的硬度、粒度、湿度等性质会直接影响到设备的选型。

2.工作面条件：工作面的高度、宽度、倾角等条件也会对设备的选型产生影响。

3.生产能力要求：工作面的产量要求是设备选型的基础，需要根据产量确定合适的设备。

三、计算管理3.1 设备计算设备计算是对设备进行参数计算和性能评估的过程，其目的是为设备选型和使用提供科学依据。

常见的设备计算包括功率计算、介质流动计算、轴承计算等。

3.2 设备管理设备管理是对设备的使用、维护和更新等方面进行管理，以保证设备的正常运行和延长设备的使用寿命。

综采工作面机电设备选型设计方案1. 引言综采工作面设备是矿井开采过程中非常关键的设备之一，它的选型设计方案对于提高矿井开采效率和安全性具有重要意义。

本文将针对综采工作面机电设备的选型设计进行分析和讨论，以期为矿井开采提供优化的设备方案。

2. 设备选型原则在进行综采工作面机电设备选型设计时，应遵循以下原则：2.1 安全性原则选用的机电设备应具备良好的安全性能，能够保障矿工的人身安全。

例如，在选用采煤机时，应考虑其防爆性能和自动监控系统等安全设施。

2.2 高效性原则机电设备的选型应具备高效率、能耗低的特点，以提高矿井开采效率并降低能源消耗。

在选用输送机时，应注意其输送能力、能耗等因素，确保能够满足矿井开采的需求。

2.3 可靠性原则选用的机电设备应具备较高的可靠性，能够在长时间、大负荷工作条件下保持稳定运行。

在选用电梯和排风机等设备时，应考虑其运行稳定性和故障率等指标。

2.4 经济性原则任何设备的选型设计都应考虑经济因素，综采工作面机电设备也不例外。

应综合考虑设备价格、维护成本、寿命周期成本等因素，选择性价比较高的设备。

3. 设备选型过程3.1 确定需求在进行机电设备选型设计前，首先需要明确综采工作面的需求。

例如，需要确定采煤机的机型和产能要求，输送机的输送能力要求等。

3.2 参考市场调研市场上存在着各种品牌和型号的机电设备，需要进行市场调研来了解不同设备的性能和价格。

可以参考相关资料、询价和咨询专业人士，掌握市场动态，为选型提供参考依据。

3.3 比较评估在对多个设备进行比较评估时，应综合考虑设备的安全性、高效性、可靠性和经济性等因素。

可以利用决策矩阵、模糊综合评判法等方法，对不同设备进行定量或定性分析，可以从技术指标、性能参数、质量认证、用户口碑等多个角度进行评估。

3.4 选型确定在比较评估的基础上，确定最适合综采工作面需求的机电设备。

选型时应综合考虑各种因素，并结合实际情况进行权衡和判断，选择最优设备。

综采工作面设备选型和智能化建设摘要：由于综采作业机械设备型号众多，各种型号又有各自不同的优点，根据采区内工作面布置及煤层情况，不同型号采煤机、运输机和液压支架可组合成多种合理的成套设备。

但只有选型合理、配套恰当，才能获得良好的使用效果。

关键词：综采工作面智能化设备选型配套技术根据霄云煤矿采区内工作面布置及煤层情况，回采工作面设备选型如下：一、工作面设备选型2302综采作业面位于二采区东翼，该作业面为二采区首采作业面，煤层倾角12～19°，平均14°，煤厚0.7～4.0m，平均3.2m。

工作面内发育有煤层变薄区，变薄区内煤层较薄，平均煤厚在 2.3m左右，据此选择此工作面设备如下：（1）采煤机①选型原则A、可适应开采本作业面的煤层地质条件，并且煤机的采高、滚筒直径、牵引速度、截深等参数选择合理，有较大的适应范围；B、可满足作业面正常开采生产能力要求，采煤机实际采煤能力要大于工作业面设计生产能力的10%～20%；C、与工作面液压支架和刮板运输机等三机设备相配套。

D、采煤机技术性能良好可靠，工作适应性高，各种保护功能完善，使用、检修、维护方便，具备记忆截割及水电闭锁功能。

②采煤机选型A、采煤机平均截割速度根据采区回采需要，采煤机选型应确保在单面生产的情况下达产，按矿井最大年产量90万t/a计算，相应的采煤机的平均截割牵引速度为：式中：Q日--工作面日产量t，取2740t；L--工作面倾斜长度m，100m；H--采高m，3.2 m；B--截深m， 0.8m；r--煤层容重t/m3， 1.4t/m3；T--每班工作时间h， 6h；I--采煤机斜切进刀距离m， 30m；K--采煤机开机率， 60%；C--工作面回采率， 95％。

代入则得：V=2.42m/minB、采煤机平均生产能力Q=60·V·B·H·=60×2.42×0.8×3.2×1.4=520.4（t/h）C、采煤机最大割煤速度和最大生产能力采煤机最大割煤速度Vmax：Vmax=Kc·V=1.2×2.42=2.9（m/min）采煤机最大生产能力Qmax：Qmax=Kc·Q=1.2×520.4=624.5（t/h）式中：Kc—采煤机回采不均衡系数，取1.2。

煤矿综采工作面配套设备选型设计矿山机械课程设计综采工作面配套设备选型设计（90万吨/年）专业班级：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿河南理工大学综采工作面配套设备选型设计任务书（一）设计任务1）根据所给原始数据进行设备配套选型的详细计算2）编写综采设备配套选型设计的说明书3）工作面综采设备配套关系图4）原始数据及条件（二）具体要求根据所给已知参数，综采工作面配套设备选型设计，并绘出综采面配套设备关系图；1）装订顺序如下：封面－任务书－目录－说明书正文。

2）图纸折叠好装入毕业设计专用袋内。

3）图纸、说明书必须手绘、手写，且严禁图纸、说明书复印件或抄袭他人成果，发现雷同设计成绩一律不及格。

4）图纸一律用A3号图纸绘制；说明书用A4开纸书写，内容应在20～30页。

I目录综采工作面配套设备选型设计说明书 (1)第1节“三机”的选型原则和装备标准 (1)第2节滚筒采煤机的选择 (5)第3节液压支架的选型 (12)第4节工作面可弯曲刮板输送机、转载机、破碎机 (18)第5节采煤机、支护设备、输送机配套关系图 (22)第6节选型设计结果汇总 (25)参考文献 (26)结束语 (27)综采工作面配套设备选型设计说明书综采工作面的“三机”是指采煤机、液压支架、刮板输送机，是综采工作面的主要设备。

其选型首先必须考虑配套关系，选型正确先进、配套关系合理是提高综采工作面生产能力、实现高产高效的必要条件。

第1节“三机”的选型原则和装备标准建设高产高效矿井是煤炭工业的发展方向，提高矿井机械化水平是发展高产高效的有效途径。

我国从70年开始经过对综合机械化采煤技术不断探索、引进、消化、创新，使之有了突飞猛进的发展，降尘、防尘、防火、防瓦斯积聚及提高采出率研究在“九五”期间取得重大进展，装备水平不断提高。

目前采煤机朝大功率、大截深、高速电牵引方向发展；运输设备朝大运量、大功率、重型化、高强度、多点驱动、高自动化方向发展；液压支架朝简单实用、高工作阻力、高强度、高可靠性方向发展，采用电液控制系统，提高移架速度和安全性能。
