H系列多功能谐波表新

用户手册User Manual谐波多功能表本设备只能由专业人员进行安装和检修。

对因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

危险与警告目录1 简介 (4)1.1概述 (4)1.2引用标准 (4)2 技术指标 (4)2.1基本参数 (4)2.2测量精度 (5)3 安装与接线 (6)3.1尺寸 (6)3.2间距 (6)3.3安装 (7)3.4接线端子排列 (7)3.5典型信号接线 (8)4面板说明与测量信息显示 (8)4.1 LED数码管显示 (8)4.2 LCD液晶显示 (10)5 编程设置 (11)6 通讯 (12)6.1特点 (12)6.2报文格式 (13)6.3通讯地址信息表 (15)7 其他功能模块 (19)7.1开关量输入 (19)7.2继电器输出 (19)7.3模拟量变送输出 (21)8 维护与故障排除 (23)8.1仪表的存储器 (23)8.2故障排除 (23)8.3服务承诺 (23)1 简介1.1概述谐波多功能电能表是高性能的监测仪表，用于配电系统的测量监视与控制，可真有效值测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率、谐波，正反向有功/无功电能计量。

具有RS-485通讯、开关量输入、越限报警、遥控输出、模拟量变送输出和电能脉冲输出等功能。

谐波多功能电能表有着极高的性价比，可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元，应用领域非常广泛，如各种电力监控系统、工矿企业、公共设施、智能建筑和开关柜等。

1.2引用标准2 技术指标2.1基本参数2.2测量精度3 安装与接线3.1尺寸96规格3.2间距3.3安装安装该产品不需要专门的工具，它依靠2个固定卡架固定在安装屏上。

简单地，卸下2个固定卡架，将仪表插入为其打好的安装孔内，重新装配2个固定卡架，然后将它们紧紧按到薄金属板上，使之获得相应预紧效果即可。

3.4接线端子排列注意：根据具体型号和功能的不同，端子的配置会有所不同，用户在现场操作或者测试时，应当依据实物仪表上的端子铭牌进行线路连接。

选型指南订货提示例1、如客户需要三相多功能表谐波表，类型为谐波表，输入方式为交流，外形尺寸为96×96,品种结构为带RS485通讯，显示方式为三相液晶显示，量程为AC450V 5A ，则相对应的订货编码为：PD606L-96T3Y-E AC450V 5A例2、如客户需要三相多功能谐波复费率表，类型为谐波复费率表，输入方式为交流，外形尺寸为42×42,品种结构为：RS485通讯+开关量4DO+4DI ，显示方式为三相液晶显示，量程为450V 5A ，则相对应的订货编码为：PD606L-42R3Y-FE 450V 5A 。

产品特征■应用范围：输配电控制系统、变电站、小区电力监控、工业自动化设备、智能型配电盘、高低压开关柜、电源柜、控制柜、各种电控装置做仪表配套使用。

■功能特点：测量精度高、线性好、工作稳定、性能可靠、性价比高、高清晰液晶显示；能同时测量电网中电压、电流、功率、无功功率、视在功率、功率因数、频率、有功电能、无功电能、谐波、电压、电流不平衡度、UIPQC需量，分时计费，事件记录等多个参数，采用MODBUS-RTU 协议的RS485通讯，具备多种扩展功能模块可选配：模拟量变送输出、开关量输入和开关量输出，最多每种可以选配4路。

■操作便捷：仪表面板带有四个编程按键，用户可现场方便的实现仪表参数的编程设置，具有很强的灵活性；按键采用硅胶材质分层桥式结构设计，同时为了规避静电击穿问题，按键下方设计凸凹结构，具有良好的力学性能、耐折、温度范围宽、机械性能好、防静电、防气体、防水、防尘、无毒、无味、触控手感好，操作省力方便；按键字符模具成型，字符光泽永不退色、脱落。

■美观设计：面板采用透明PMMA材质无框大屏面设计，纯平面外观，可视范围宽、视角效果佳，材质硬度高、透光好、表面光泽、耐候性佳、耐划伤、隔热、缘绝、保护性能强。

■产品设计充分考虑生产工艺、绿色环保，外壳采用阻燃材料，抗振动、耐腐蚀、美观大方、安全可靠，各项指标都符合国家标准；产品设计时采用大规模集成电路、SMT工艺，包装时进行塑封处理确保在储存和运输当中免受潮湿的影响；产品主要由电源电路、采样电路、显示电路等部分组成。

多功能谐波电量仪表特点：⊙4路开关量输入和4路开关量输出；输入/输出全隔离(可选)⊙真有效值测量；(标配)⊙具有可编程变送输出功能，可对电压/电流/有功功率/无功功率/频率/功率因数变送输出(可选)⊙具有RS485数字接口，采用Modbus RTU通信协议(标配)⊙具有2路电能脉冲输出；2路可编程报警；显示编程设置输入参数(可选)⊙对显示页面选择/有功电能/无功电能有掉电保护功能(标配)⊙具有3-31次谐波测量功能(标配)-⊙具有需量测量功能(标配)⊙具有8时段4费率功能；实时时钟功能(可选)该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中；有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。

一、主要技术参数网络三相三线、三相四线电压额定值AC 100V 400V（订货时说明）电压功耗<1V A (每相)电压阻抗≥300KΩ电压精度RMS测量、精度等级0.5电流额定值AC 1A 、5A（订货时请说明）电流过负荷持续:1.2倍瞬时:10倍/10S电流功耗<0.4V A (每相)电流阻抗<20mΩ电流精度RMS 测量、精度等级0.5频率45～60Hz、精度0.1Hz功率有功、无功、视在功率，精度0.5%电能四象限计量，有功精度0.5%，无功精度1%显示可编程设置、切换、循环3排LED显示电源工作范围AC/DC 100～240V电源功耗≤5V A输出数字接口标准RS-485、MODBUS-RTU 协议脉冲输出2路电能脉冲输出（光耦继电器）开关量输入4路开关量输入（干结点方式）报警输出4路开关输出，250V AC/3A或30VDC/5A模拟量输出4路模拟量变送输出，4-20mA DC工作环境温度：-10～55℃湿度：＜85% RH存储环境-20～75℃耐压输入和电源1600V AC, 输入和输出1600V AC，电源和输出1600V AC绝缘输入、输出、电源对机壳＞5MΩ尺寸(mm) 120W×120H×95L 96W×96H×95L重量0.6Kg二：面板名称注:1.在测量状态下,按键为进行三相电压、三相电流、总功率、功率因数、频率和电压电流不平衡度、功率需量进行切换显示。

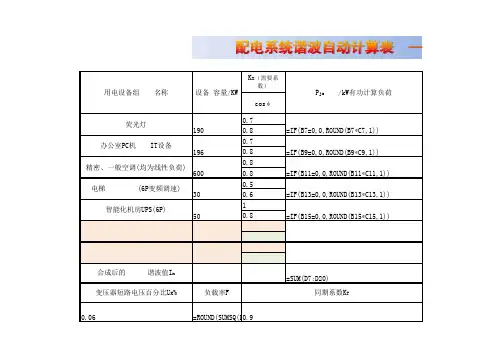

0.70.80.70.80.80.80.50.610.8190=IF(B7=0,0,ROUND(B7*C7,1))50=IF(B15=0,0,ROUND(B15*C15,1))荧光灯精密、一般空调(均为线性负荷)600=IF(B11=0,0,ROUND(B11*C11,1))办公室PC机 IT设备196=IF(B9=0,0,ROUND(B9*C9,1))电梯 (6P变频调速)30=IF(B13=0,0,ROUND(B13*C13,1))智能化机房UPS(6P)=IF(B17=0,0,ROUND(B17*C17,1))=IF(B19=0,0,ROUND(B19*C19,1))0.06变压器短路电压百分比U K %合成后的 谐波值I n 负载率F =ROUND(SUMSQ(D21设备 容量/KWK x（需要系数）cos φP js /k W有功计算负荷=SUM(D7:D20)用电设备组 名称0.9同期系数KTn=1n=3n=5n=7n=9n=11n=13HRI 3HRI 5HRI 7HRI 9HRI 11HRI 13I 3I 5I 7I 9I 11I 131511.59.211.76 6.2=IF(B7=0,0,ROUN =IF(C7=0,0,ROUN =IF(D7=0,0,ROUN =IF(E7=0,0,ROUN =IF(F7=0,0,ROUN =IF(G7=0,0,ROUN 8975563617 5.6=IF(B9=0,0,ROUN =IF(C9=0,0,ROUN =IF(D9=0,0,ROUN =IF(E9=0,0,ROUN =IF(F9=0,0,ROUN =IF(G9=0,0,ROUN =IF(B11=0,0,ROU =IF(C11=0,0,ROU =IF(D11=0,0,ROU =IF(E11=0,0,ROU =IF(F11=0,0,ROU =IF(G11=0,0,ROU 279.40.57.2 3.6=IF(B13=0,0,ROU =IF(C13=0,0,ROU =IF(D13=0,0,ROU =IF(E13=0,0,ROU =IF(F13=0,0,ROU =IF(G13=0,0,ROU 3230830=IF(B15=0,0,ROU =IF(C15=0,0,ROU =IF(D15=0,0,ROU =IF(E15=0,0,ROU =IF(F15=0,0,ROU =IF(G15=0,0,ROU =IF(B17=0,0,ROU =IF(C17=0,0,ROU =IF(D17=0,0,ROU =IF(E17=0,0,ROU =IF(F17=0,0,ROU =IF(G17=0,0,ROU =IF(B19=0,0,ROU =IF(C19=0,0,ROU =IF(D19=0,0,ROU =IF(E19=0,0,ROU =IF(F19=0,0,ROU =IF(G19=0,0,ROU =IF(B9=0,0,ROUND(TAN(ACOS(C10))*D9,2))=IF(C12=0,0,ROU =IF(B11=0,0,ROUND(TAN(ACOS(C12))*D11,2))=IF(C10=0,0,ROU=IF(C8=0,0,ROUN =IF(C20=0,0,ROU =IF(C16=0,0,ROU=IF(B13=0,0,ROUND(TAN(ACOS(C14))*D13,2))=IF(C14=0,0,ROU =IF(B17=0,0,ROUND(TAN(ACOS(C18))*D17,2))=IF(C18=0,0,ROU=ROUND(SUMSQ(D2Q js /kvar无功计算负荷=IF(B7=0,0,ROUND(TAN(ACOS(C8))*D7,2))=IF(B15=0,0,ROUND(TAN(ACOS(C16))*D15,2))=IF(B19=0,0,ROUND(TAN(ACOS(C20))*D19,2))=ROUND(((H8^1.4=SUM(E7:E20)配 电 系 统 谐 波 自 动 计 算 表I 1.i谐波数据：I n /=ROUND((G8+G10+合成后的THD IS T (kVA)=ROUND(((K8^2+K =ROUND(((J8^1.4=ROUND(((I8^1.4=ROUND(((L8^2+L=S211250THD I 的允许值=IF(A25=0,0,ROUND(((7.8*0.00Ue(kV)0.4。

DTSD342-9Z三相电子式多功能电能表说明书威胜DTSD342-9Z多功能智能谐波表采用了高精度采样计量单元和高速MCU数据处理单元，可实现高精度宽范围准确计量和快速数据分析；采用段码式多行宽视角液晶显示屏，显示内容丰富；液晶配备白色背光，可满足黑暗环境下查阅数据的要求；采用非易失存储器存储各类数据，可长时间保存数据且掉电不丢失；采用高精度带温补功能的时钟芯片，在工作温度范围内有效保证了时钟的准确性；支持双通信端口和工业标准通信规约，组网便捷灵活；选配不同通信模块，可满足多种用户的不同接口需求。

1概述DTSD342(配置号为9Z)型三相电子式多功能电能表是一款集测量记录、电能计量、遥信遥控、大屏幕LCD显示和网络通信功能于一体的电力仪表。

本仪表可测量电压、电流、功率、功率因数和频率等多项电网参数；具有2～50次谐波分析功能，计算多项电能质量参数；可计量有功和无功电能；具有复费率电能和复费率需量功能；可配置两路独立的RS-485通信接口，支持MODBUS-RTU和DL/T645双通信规约；具有开关量输入和输出功能，可配置模拟量变送输出功能。

本仪表广泛适用于变配电自动化系统、工业控制和工业自动化系统、能源管理系统和小区电力监控等场合。

DTSD342(配置号为9Z)三相电子式多功能电能表符合以下标准：GB/T17215.301-2007 多功能电能表特殊要求GB/T17215.322-2008 静止式有功电能表（0.2S级和0.5S级）GB/T17215.323-2008 静止式无功电能表(2级和3级)DL/T614-2007 多功能电能表DL/T645-2007 多功能电能表通信规约Modbus-RTU2 技术指标3 功能介绍3.1参数测量功能本仪表具有丰富的测量功能，可测量的电网参数和指标如下： （1）各相电压值及平均电压值。

（2）各线电压值及平均线电压值。

（3）各相电流值、平均电流值以及零线电流值。

H系列数显多功能谐波表用户手册本手册适用于以下型号的产品PD194E-2H4/3H4/9H4PD194Z-2H4/3H4/9H4江 苏 斯 菲 尔 电 气 有 限 公 司 JIANG SU SFERE ELECTRIC CO.,LTD目 录一、产品简介----------------------------------------------------------------51.1引用标准------------------------------------------------------------51.2 产品概述-----------------------------------------------------------5二、技术参数----------------------------------------------------------------6三、安装与接线-------------------------------------------------------------73.1仪表尺寸------------------------------------------------------------73.2安装方式------------------------------------------------------------83.3接线端子功能说明-----------------------------------------------103.4输入信号线连接--------------------------------------------------12四、菜单显示与编----------------------------------------------------------134.1面板说明与使用---------------------------------------------------134.2菜单介绍与操作---------------------------------------------------144.2.1电量显示----------------------------------------------------144.2.2电能显示----------------------------------------------------164.2.3谐波显示----------------------------------------------------194.2.4编程设置----------------------------------------------------214.3编程操作方法------------------------------------------------------254.3.1系统设置----------------------------------------------------264.3.2输入设置----------------------------------------------------274.3.3通讯设置----------------------------------------------------274.3.4报警设置----------------------------------------------------284.3.5变送设置----------------------------------------------------29五、功能模块-----------------------------------------------------------------295.1通讯------------------------------------------------------------------295.1.1物理层-------------------------------------------------------295.1.2通讯协议 MODBUS-RTU-------------------------------295.1.3报文格式指令----------------------------------------------325.2电能脉冲输出------------------------------------------------------37H 系列数显多功能谐波表用户手册35.3开关量输入---------------------------------------------------------38 5.4开关量输出---------------------------------------------------------39 5.5变送输出------------------------------------------------------------41 六、常见问题及解决办法-------------------------------------------------466.1关于通讯------------------------------------------------------------46 6.2关于电流U I P 等测量不准确----------------------------------46 6.3关于电能走字不准确---------------------------------------------47 6.4仪表不亮------------------------------------------------------------47 6.5仪表不响应任何操作---------------------------------------------47 6.6其它异常情况------------------------------------------------------48H 系列数显多功能谐波表用户手册4H 系列数显多功能谐波表用户手册感谢您选择江苏斯菲尔电气有限公司研发的H 系列数显多功能谐波表，为了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点。

BD-3H型多功能交流采样校验装置使用手册八达电子有限公司BADA ELECTRONICS CO．，LTD．目录一、概述-------------------------------------------------------------------（1）二、主要功能和特点----------------------------------------------------（1）三、技术指标-------------------------------------------------------------（2）四、面板-------------------------------------------------------------------（3）五、后板-------------------------------------------------------------------（3）六、键盘-------------------------------------------------------------------（4）七、按钮的使用----------------------------------------------------------（4）八、基本操作-------------------------------------------------------------（4）8.1 开机--------------------------------------------------------------------（4）8.2 指示仪表---------------------------------------------------------------（5）8．3电能表-----------------------------------------------------------------（8）8.4 变送器-----------------------------------------------------------------（11）8．5采样器----------------------------------------------------------------（12）8．6 装置调校-------------------------------------------------------------（12）8.7 谐波设置--------------------------------------------------------------（17）8．8亮度调节-------------------------------------------------------------（17）8.9时钟设置---------------------------------------------------------------（17）九、装置的保护功能---------------------------------------------------（17）十、使用注意事项--------------------------------------------------------（18）附录一、控制系统说明书------------------------------------------------（19）附录二、各种指示仪表校验接线图------------------------------------（79）附录三、各种变送器校验接线图---------------------------------------（85）附录四、电能表单步校验移相及功率显示对应表------------------（88）附录五、常见疑问及解决方法一览表---------------------------------（89）一、概述BD—3H型多功能交流采样校验装置是我公司应用最新科研成果推出的高技术产品。

PD7777-8H系列数显谐波多功能表1、概述PD7777-8H系列数显谐波多功能表（以下简称仪表）主要用于对电气线路中的电压，电流，有功功率，无功功率，视在功率，功率因数，频率，四象限电能，电压、电流谐波含量（2-31次），电压、电流总谐波含量，电压、电流不平衡度（包括正序、负序、零序）进行高精度实时测量与显示。

仪表支持开关量输入、开关量输出、模拟量输出、RS485接口、USB接口等功能。

仪表可广泛应用于工业自动化控制、能源管理系统、变电站自动化、配电网自动化、电力监控、成套设备、开关柜、智能配电盘等场合，完成工业自动化控制及通信组网。

2、产品特点2.1、采用真有效值测量，精度高，能准确测量失真波形；2.2、采用4.3寸点阵（480*272）彩色液晶图文显示，界面直观友好；2.3、采用触摸屏操作，代替机械按键，操作灵活方便；2.4、可准确测量电力网络中的电压、电流、有功功率、无功功率、视在功率、功率因数、频率、等电量参数；2.5、可准确计量四象限电能；2.6、可测量电力网络中电压、电流的2-31次谐波含有率，总谐波畸变率，显示谐波棒图；2.7、可测量电力网络中电压、电流正序，负序，零序，不平衡度等电网质量参数；2.8、可在线实时显示电压、电流波形，观察电网实时情况，可实现电压、电流的相序判断，断相检测等功能；2.9、提供1路有功电能和1路无功电能脉冲输出；2.10、提供4路继电器开关量输出功能，可实现上下限报警输出，继电器触电容量AC250V/2A、DC30V/2A；2.11、提供4路开关量输入状态指示功能，采用无源干节点电阻信号输入方式；2.12、提供2路模拟量变送输出，变送规格4～20mA、0～20mA、0～10mA可选，电压输出可定制。

2.13、具有RS-485通讯接口，采用标准ModBus-RTU通讯协议，波特率可设置；2.14、每一路开关量具有500条SOE事件记录功能；2.15、具有500条手动和自动故障录波记录功能。

PD606系列三相多功能谐波复费率表使用说明书符合标准：GB/T 22264安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1概述三相多功能谐波复费率电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计，能够高精度测量三相电网中的所有常用电力参数，三相电压、三相电流、有功功率、无功功率、视在功率、频率、功率因数、四象限电能、UIPO需量、分时计费、谐波测量、开关量输入监测，并带有通讯接口、模拟量输出、开关量输出控制、电能脉冲输出等功能。

三相多功能谐波复费率电力仪表具备多种扩展功能可供选择：1路通讯接口、4路模拟量输出、4路开关量输出、本地或远程开关信号监测和控制输出功能（“遥信”和“遥测”功能）、4路开关监测、2路电能脉冲输出、事件记录功能。

2用途三相多功能谐波复费率电力仪表具有极高的性能价格比，可以直接取代常规的电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。

作为一种先进的智能化、数字化的电网前端采集元件，已广泛应用于各种控制系统、SGADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便工程量小现场可缩编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件组网。

3特点读数直观、长寿命LCD显示；准确度高，满量程线性好；工作稳定，性能可靠。

辅助代号，表示附加功能： F:复费率；E:谐波辅助代号，表示显示方式： 3Y:三相LCD 显示。

辅助代号，表示功能：T:RS485通讯；K:开关量输出，指示； B:模拟量输出：S:开关量输出、指示+RS485通讯 D:模拟量输出+RS485通讯：R:开关量输入、指示+开关量输出、 指示+RS485通讯：M:开关量输入、指示+模拟量输出+ RS485通讯：G:开关量输出、指示+模拟量输出+ RS485通讯；N:开关量输出、指示+开关量输入、 指示+模拟量输出+RS485通讯。

多功能电力仪表用户手册适用型号：PD194E/Z-2H4PD194E/Z-9H4/9H1PD194E/Z-3H4/3H1PD194E/Z-AH4/AH1安全须知感谢您选择江苏斯菲尔电气股份有限公司研发的产品，为了方便您选购和安全、正确、高效的使用本产品，请仔细阅读本手册并在使用时务必注意以下几点。

注意CAUTION：◆该装置必须有专业人员进行安装与检修◆在对该装置进行任何内部或外部操作前、必须切断输入信号和电源◆始终使用合适的电压检测装置来确定仪表各部位无电压◆提供给该装置的电参数需在额定范围内下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围◆配电系统频率超范围◆电流或电压输入极性不正确◆带电拨通信插头◆未按要求连接端子连线本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。

如果您需要电子版用户手册可以向本公司的技术服务部门索取。

目录1产品简介 (1)1.1概述 (1)1.2选型 (1)2技术规格 (3)2.1技术参数 (3)2.2测量参数 (5)3安装与接线 (6)3.1尺寸 (6)3.2安装 (7)3.3接线 (8)4操作 (10)4.1面板 (10)4.2显示 (10)4.2.1电量 (11)4.2.2电能 (13)4.2.3谐波 (14)4.3设置 (16)4.3.1系统设置 (20)4.3.2信号输入设置 (21)4.3.3通信设置 (22)4.3.4继电器输出设置 (23)4.3.5模拟量输出设置 (24)5功能 (25)5.1需量记录 (25)5.2电能脉冲输出 (25)5.3开关量输入 (26)5.4继电器输出 (27)5.5模拟量输出 (29)6通信 (31)6.1物理层 (31)6.2通信协议MODBUS-RTU (31)6.3报文指令格式 (32)6.4数据格式 (38)附录1MODBUS-RTU通信寄存器信息表 (39)一次电网数据 (39)二次电网数据 (40)极值需量数据 (41)谐波数据 (43)参数设置 (48)附录2DL/T645-1997通信协议 (52)电能通信协议 (52)瞬时电量量通信协议 (52)总谐波畸变率(THD)通信协议 (53)通信参数协议 (54)附录3DL/T645-2007通信协议 (54)电能通信协议 (54)瞬时电量量通信协议 (55)总谐波畸变率(THD)通信协议 (57)通信参数协议 (57)1产品简介1.1概述H系列多功能电力仪表可测量全电量参数、谐波、电能，并具有数字通信、开关量输入、继电器输出、电能脉冲输出和模拟量输出等功能。
