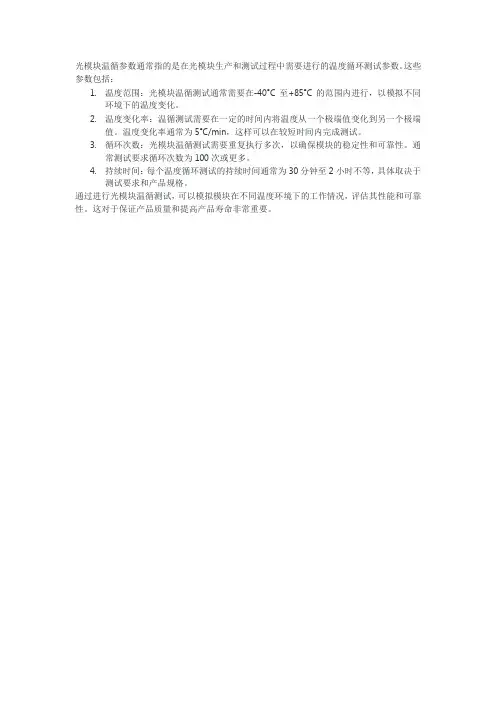

光模块温循参数通常指的是在光模块生产和测试过程中需要进行的温度循环测试参数。
这些参数包括:
1.温度范围:光模块温循测试通常需要在-40°C至+85°C的范围内进行,以模拟不同
环境下的温度变化。
2.温度变化率:温循测试需要在一定的时间内将温度从一个极端值变化到另一个极端
值。
温度变化率通常为5°C/min,这样可以在较短时间内完成测试。
3.循环次数:光模块温循测试需要重复执行多次,以确保模块的稳定性和可靠性。
通
常测试要求循环次数为100次或更多。
4.持续时间:每个温度循环测试的持续时间通常为30分钟至2小时不等,具体取决于
测试要求和产品规格。
通过进行光模块温循测试,可以模拟模块在不同温度环境下的工作情况,评估其性能和可靠性。
这对于保证产品质量和提高产品寿命非常重要。
SFP+与SFP、XFP的区别10G模块经历了从300Pin,XENPAK,X2,XFP的发展,最终实现了用和SFP一样的尺寸传输10G的信号,这就是SFP+。
SFP凭借其小型化低成本等优势满足了设备对光模块高密度的需求,从2002年标准推了,到2010年已经取代XFP成为10G 市场主流。
SFP+光模块优点:1、SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同);2、可以和同类型的XFP,X2,XENPAK直接连接;3、成本比XFP,X2,XENPAK产品低。
SFP+和SFP的区别:1、SFP 和SFP+ 外观尺寸相同;2、SFP协议规范:IEEE802.3、SFF-8472 ;SFP+ 和XFP 的区别:1、SFP+和XFP 都是10G 的光纤模块,且与其它类型的10G模块可以互通;2、SFP+比XFP 外观尺寸更小;3、因为体积更小SFP+将信号调制功能,串行/解串器、MAC、时钟和数据恢复(CDR),以及电子色散补偿(EDC)功能从模块移到主板卡上;4、XFP 遵从的协议:XFP MSA协议;5、SFP+遵从的协议:IEEE 802.3ae、SFF-8431、SFF-8432;6、SFP+是更主流的设计。
3、SFP+ 协议规范:IEEE 802.3ae、SFF-8431、SFF-8432。
一、目的高质量的完成维修任务,保证模块能及时完成交付。
二、适用范围SFP 6G生产模块三、产品测试连接图装备测试连接图测试原理:信号发生器的输出信号经过RF Spliter(射频分路器)分成两路,一路给待测模块发射端,另外一端给光源。
待测模块发出的光信号给示波器进行相关参数(光功率、消光比、交叉点等)的测试。
光源发出的光信号进过衰减器,再通过50:50光分路器,一路给光功率计,另外一路给被测模块接收端进行灵敏度测试。
四、模块功能介绍4.1、简要说明模块在系统中的位置、作用、采用的标准SFP 6G光模块用于无线产品(模块主要使用在中国的3G业务上),为6Gbps可插拔收发一体的SFP光模块,可插在使用6G单板上,该版本可应用于无线TD系统中,完成6G信号的光/电和电/光转换,同时还完成模块自身的性能上报等功能。
QSFP28光模块应用的标准分析与测试技术研究许朝蓬【摘要】The ten-gigabit Ethernet has been applied to enterprise networks and metropolitan networks while the major communication companies have shifted vision to the new Ethernet network over 100 G.With the development of big data and cloud computing;it becomes necessary to upgrade the data center switches.The core technology of 100 G is the optical module;as the solution of high speed interconnected transmission;the 4×25 Gb/s QSFP28 parallel optical transceiver module provides larger transmission capacity;higher port density;and lower power consumption and lower cost.From the system perspective;and combining the physical layer standards of 100 G Ethernet;the application of QSFP28 optic modules in 100 G Ethernet is in-depth understood;from the signal level;its reliability in practical applications is fully guaranteed through repeating debugging and analysis of test results.The management interface of the module I2C bus and the business interface parameters have been analyzed emphatically.Aiming at the problems encountering in practical testing process;the appropriate perturbation test methods of receiving ports are proposed.In presence of certain jittering;the bit error rate of the signal can still be controlled within the specification.Results of a series of tests verify that various indexes of the optical module meet the specification requirements.%万兆以太网已经运用于企业网和城域网络,各大通信公司正将视线转移到100 G以太网.随着大数据以及云计算处理的发展,使得数据中心交换机升级成为了必要.100 G以太网技术的核心在于光模块,4×25 Gb/s QSFP28并行收发模块提供了高速互连传输的解决方案,拥有更大的传输容量、更高的端口密度以及更低的功耗和成本.从系统角度,结合100 G以太网物理层标准,深入理解QSFP28光模块在100 G以太网中的应用;从信号层面,通过对实物的调试以及测试结果分析,充分保证其在实际应用中的可靠性.重点分析了光模块的管理接口I2C总线以及业务接口的参数指标,针对实际调试过程中所遇到的测试问题,提出了相应的接收端扰动测试方案.在存在一定抖动的情况下,信号的误码率依然符合规范要求.一系列的试验结果证实了该光模块各项指标满足规范要求.【期刊名称】《自动化仪表》【年(卷),期】2017(038)008【总页数】6页(P45-49,54)【关键词】以太网;物理层;光模块;I2C管理接口;扰动测试;逻辑开关;发射端;接收端【作者】许朝蓬【作者单位】南京邮电大学电子科学与工程学院,江苏南京 210003【正文语种】中文【中图分类】TH7;TP302.7互联网的持续快速发展及人们对于更高速光网络的需求,持续地推动着整个光通信行业的快速发展,光通信器件的技术也随之得到创新和发展。
secq光模块指标-回复secq光模块指标是指半导体射频电子能带电容器(Surface Emitting Continuous Quantum)光模块的性能指标,是评价该光模块质量和性能好坏的重要依据。
下面将逐步回答关于secq光模块指标的问题。
一、什么是secq光模块指标?secq光模块指标是用来评估半导体光模块性能的一系列参数。
光模块是一种集成了光学、电子、射频等技术的设备,能够通过光信号传输数据。
secq光模块指标包括了光学性能、电子性能、射频性能、耐久性及可靠性等方面的参数,以确保光模块在实际应用中能够稳定可靠地传输数据。
二、secq光模块指标的主要性能参数有哪些?1. 发射功率:指光模块所发射的光线能量。
发射功率越高,表示光模块的发射强度越大,传输距离越远。
2. 接收灵敏度:指光模块接收到的光线最小电信号能量。
接收灵敏度越高,表示光模块能够接收到较弱的光信号,传输距离越远。
3. 带宽:指光模块能够传输数据的频率范围。
带宽越大,表示光模块能够传输更多的数据,传输速度越快。
4. 光谱宽度:指光模块发射和接收光信号的频谱范围。
光谱宽度越小,表示光信号的纯度越高,传输质量越好。
5. 噪声:指光模块在传输过程中产生的干扰信号。
噪声越小,表示光模块传输的数据质量越高。
6. 工作温度范围:指光模块能够正常工作的温度范围。
工作温度范围越广,表示光模块适用于更多的环境条件。
7. 耐用性:指光模块在长时间使用或恶劣环境下的稳定性能。
耐用性越好,表示光模块的寿命越长。
三、secq光模块指标对光模块的质量和性能的影响是什么?secq光模块指标直接影响光模块的传输距离、传输速度、传输质量以及在不同环境下的可靠性。
例如,如果光模块的发射功率和接收灵敏度都较高,那么该光模块的传输距离就会更远;如果光模块的带宽较大,那么传输速度就会更快;如果光模块的光谱宽度较小,那么传输质量就会更好。
此外,耐久性和可靠性也是secq光模块指标中非常重要的因素。
光收发模块要求及进展目前以小型封装SFP的方式将传统发射,收发组件合二为一。
是实现低成本双向传输和光互连的最佳方案。
分别完成发射模块:APC,温度补偿,驱动,慢启动保护等功能,和接收模块:前置放大,信号告警,限幅放大等功能。
SPF光收发模块的设计要求必须满足:1 设计出数据速率为1. 25G bit/s的光收发器件,并满足千兆以太网标准;2 研究符合MSA的光接口、电接口及机械接口等标准的SFP收发器的结构;3 研究满足具有热插拔和自诊断功能的电路设计。
SFP光收发模块仿真SFP光收发模块的仿真分析包括原理图仿真分析和PCB仿真分析2个部分。
其中,原理图的仿真分析主要是功能验证,验证电路是否满足总体设计要求。
而PCB仿真分析是原理图在物理实现上的验证,主要是为了验证信号的质量和时序是否满足设计要求,以确保信号的完整性。
原理图采用器件的SPICE模型进行仿真分析,而PCB的仿真使用IBIS模型。
模块的构成及设计简述2.1 光发射电路设计光发射电路是将数据信号转变为光信号送入光纤进行传输. 它主要包括信号的调制、静态工作点调节和自动功率控制APC 等子电路.数据通信中的数据信号通常是电压信号而驱动LD 需要电流信号,因而需要将电压信号调制成电流信号输出,这通常利用三级管的开关特性来实现.为了使激光器正常工作,还必须在它静态工作时加上一偏置电流,如果缺少这一环节,激光器将工作在荧光区,此时输出的功率将很小,信号将严重失真,调整激光器的静态电流保证数据的正常输出至关重要.LD 输出光功率很容易受到温度和激光器老化的影响,为了获得稳定的光功率,APC 是必不可少的.在模块中LD 的同一基片上有背向光电探测器PIN,用来监测LD 的光功率,通过它的光反馈自动调节偏置电流,可保持输出的光功率稳定.同时当光信号低于一定阈值时告警电路将发出指示.2.2 光接收电路设计光接收电路的功能是将光纤传输中的微弱光信号转变为电信号.它主要由前放、后放以及判决电路组成。
硅光模块调测技术1.引言1.1 概述概述:硅光模块调测技术作为光通信领域的关键技术之一,旨在确保硅光模块在正常工作状态下能够提供稳定高效的光信号传输和接收性能。
随着光通信技术的快速发展和广泛应用,硅光模块的调测技术显得尤为重要。
本文将重点介绍硅光模块调测技术的一些关键要点和方法,帮助读者更好地了解、掌握这一领域的技术。
首先,我们将对硅光模块调测技术的基本概念进行详细说明,包括其定义、作用以及应用范围。
然后,我们将介绍目前常用的硅光模块调测技术方法和工具,包括光学检测、电学检测等,帮助读者了解各种技术的原理、特点和适用场景。
本文的主要目的是提供一个全面而实用的指南,帮助读者了解硅光模块调测技术的基本概念和方法,并能够应用这些技术解决实际问题。
通过深入研究和实践,读者可以进一步了解光通信领域的前沿技术和发展趋势,为提高硅光模块的性能和可靠性做出贡献。
在正文部分,我们将详细介绍硅光模块调测技术的一些关键要点,包括硅光模块的光收发性能测试、封装质量测试、电气特性测试等。
针对每个要点,我们将介绍相应的测试方法和技术工具,并提供实际应用案例以供参考。
通过深入研究每个要点,读者将能够全面理解硅光模块调测技术的工作原理和实现方法。
最后,在结论部分,我们将对本文的主要内容进行总结,并展望硅光模块调测技术的未来发展方向。
我们将分析当前存在的问题和挑战,并提出一些可能的解决方案和改进思路。
希望本文能为读者提供有价值的参考,促进硅光模块调测技术的进一步研究和应用。
1.2 文章结构文章结构部分的内容可以参考以下模板:文章结构本文主要按照以下结构展开对硅光模块调测技术的探讨。
首先,在引言部分,我们将对硅光模块调测技术的概述进行简要介绍,并阐明文章的目的。
接下来,在正文部分,我们将详细讨论硅光模块调测技术的要点。
其中,我们将着重介绍硅光模块调测技术的要点1和要点2,并提供相关的案例和技术细节。
最后,在结论部分,我们将对整篇文章进行总结,并对硅光模块调测技术的未来发展进行展望。
光模块的技术参数2007-12-06 17:151、光模块传输数率:指每秒传输比特数,单位Mb/s或Gb/s。
2、光模块发射光功率和接收灵敏度:发射光功率指发射端的光强,接收灵敏度指可以探测到的光强度。
两者都以dBm为单位,是影响传输距离的重要参数。
光模块可传输的距离主要受到损耗和色散两方面受限。
损耗限制可以根据公式:损耗受限距离=(发射光功率-接收灵敏度)/光纤衰减量来估算。
光纤衰减量和实际选用的光纤相关。
一般目前的光纤可以做到1310nm波段km,1550nm 波段km甚至更佳。
50um多模光纤在850nm波段4dB/km 1310nm波段2dB/km。
对于百兆、千兆的光模块色散受限远大于损耗受限,可以不作考虑。
3、10GE光模块遵循的标准,传输的距离和选用光纤类型、光模块光性能相关。
4、饱和光功率值指光模块接收端最大可以探测到的光功率,一般为-3dBm。
当接收光功率大于饱和光功率的时候同样会导致误码产生。
因此对于发射光功率大的光模块不加衰减回环测试会出现误码现象。
5、传输距离光模块的传输距离分为短距、中距和长距三种。
一般认为2km及以下的为短距离,10~20km的为中距离,30km、40km及以上的为长距离。
光模块的传输距离受到限制,主要是因为光信号在光纤中传输时会有一定的损耗和色散。
损耗是光在光纤中传输时,由于介质的吸收散射以及泄漏导致的光能量损失,这部分能量随着传输距离的增加以一定的比率耗散。
色散的产生主要是因为不同波长的电磁波在同一介质中传播时速度不等,从而造成光信号的不同波长成分由于传输距离的累积而在不同的时间到达接收端,导致脉冲展宽,进而无法分辨信号值。
因此,用户需要根据自己的实际组网情况选择合适的光模块,以满足不同的传输距离要求。
6、中心波长中心波长指光信号传输所使用的光波段。
目前常用的光模块的中心波长主要有三种:850nm波段、1310nm波段以及1550nm波段850nm波段:多用于短距离传输1310nm和1550nm波段:多用于中长距离传输光纤光模块应用特性和检测参数值的参考1引言今天,以太网技术已成为局域网中不可或缺、暂时还无可取代的技术。
现代电子技术Modern Electronics TechniqueJan. 2024Vol. 47 No. 22024年1月15日第47卷第2期0 引 言光模块是光纤通信系统的核心部件之一,可以用于实现光纤通信和无线光通信等多种通信方式,广泛应用于数据中心、云计算、移动通信、军事、医疗、航空航天等领域。
通过将数据信号转换为光信号传输,光模块可以实现高速、长距离、大容量、高质量的数据传输,从而满足人们对信息通信不断增长的需求[1]。
I 2C 通信协议是一种串行通信协议,用于连接集成电路之间的通信,也称为二线制串行总线[2]。
在光模块中,I 2C 通信具有重要作用,主机通过它实现对光模块的故障监测和诊断,了解光模块的工作状态和异常情况,及时采取措施进行维修或更换[3]。
同时主机还可以通过I 2C 通信控制光模块的参数和设置,实现在线升级固件等[4]。
I 2C 支持多个光模块的串行连接,可以方便地实现光模块之间的串行连接和控制,简化系统的结构和控制[5]。
XFP 、SFP+光模块一般采用SFF8472协议[6];SFP28或QSFP28光模块一般采用8636协议[7];QSFP 、QSFP+、QSFP‐DD 一般采用CMIS 协议[8];另外还有QSFP 协议、SFP‐DD 协议、SFF8077协议[9]等适用于不同类型的光模块。
这些协议中针对I 2C 通信方式都做了明确的要求。
不同协议规定模块有不同的设备地址,比如:8472协议有两个设备地址A0、A2;而8636协议有一个设备地址A0。
另外,不同协议还规定了不同的页选、密码输入区域、用户可写区等。
本文设计一套测试系统,可兼容不同的协议,针对I 2C 相关性能进行测试。
通过PC 上位机控制示波器和I 2C 测试工装实现自动化测试。
本文设计了一套I 2C 指令字符编码规则,通过解析指令将可执行的高低信号序DOI :10.16652/j.issn.1004‐373x.2024.02.018引用格式:王安忆,王衡,王洪义,等.光模块I 2C 通信自动化测试系统设计[J].现代电子技术,2024,47(2):95‐99.光模块I 2C 通信自动化测试系统设计王安忆, 王 衡, 王洪义, 王 麟(青岛海信宽带多媒体技术有限公司, 山东 青岛 266000)摘 要: 光模块是光纤通信系统的核心部件,不同速率、不同封装的光模块均需通过I 2C 通信方式与主机进行监控数据交换,并实时执行主机发送的控制指令,因此介绍一种针对光模块I 2C 通信的测试系统。
深圳飞通光电股份有限公司SHENZHEN PHOTON TECHNOLOGY CO.,LTD测试规范Test Specification(光电性能方面)项目名称/产品型号SFP光收发一体模块SUBJCT(MODEL):项目阶段SUBJCT PHASE拟制/日期:PREPARED BY/DATE:审核/日期:CHECKED BY:批准/日期:APPROVED BY/DATE:一、目的:根据要求对于SFP模块在各种条件下进行性能指标测试、功能测试及可靠性测试,对产品的设计质量及可生产性进行综合评价。
二、引用行业标准或协议:●ITU-T G.957 (1999/06)●ITU-T G.695 (2004/02)●IEEE802.3 (1998)●SFP MSA (2000/09)●SFF-8472 (V9.3)三、仪表名称:(厂家)●光可变衰减器:GSK-02(光讯)●数字示波器:86130A (Agilent)●光示波器:86130A (Agilent)●直流稳压电源:MPS-3003●光功率计:M712●误码仪:86130A (Agilent)●误码仪(抖动测试):ANT-20SE(WWG)●光谱仪:Q8381(HP)●光回损仪:RM3750(JDSU)四、测试框图1. 接收灵敏度、饱和光功率图1 接收误码测试框图2. 传输代价图2 传输代价测试框图3. 回波损耗:4. 发射光波长、谱宽:图4 发射光谱测试框图5. 发射光功率:图5 发射光功率测试框图6. 发射光眼图及消光比:图6 发射眼图测试框图7. 抖动测试图7抖动测试框图8. TxDisable 时序图7 发射时序测试框图9.图10 接收时序测试框图五、定义及测试步骤(一)光电电光参数1. 接收灵敏度:Pr定义:在一定的误码率条件下,接收组件能接收的最小输入平均光功率。
测试步骤:(1) 检查测试系统后,打开测试台电源,系统连接参见图1。
(2) 按屏幕右边的“PG Setup”按键,点屏幕左侧的“Bit Rate Setup”软按钮。
以我给的标题写文档,最低1503字,要求以Markdown 文本格式输出,不要带图片,标题为:光模块测试方案# 光模块测试方案## 1. 引言光模块是在光通信系统中起到传输光信号的关键组件之一。
为了确保光模块的质量和性能达到预期要求,需要进行详细的测试和验证工作。
本文档将介绍光模块的测试方案,包括测试环境、测试仪器和测试流程等内容。
## 2. 测试环境### 2.1. 实验室设备在进行光模块测试之前,需要准备以下实验室设备:- 光功率计:用于测量光模块的输出功率和接收功率。
- 光频谱仪:用于测量光模块输出的光频谱特性,包括中心波长、光谱宽度等。
- 眼图仪:用于测量光模块的眼图参数,包括垂直和水平眼高、眼宽等。
- 模拟信号发生器:用于产生模拟信号,模拟光模块的输入信号。
- 数据分析仪:用于分析光模块的输出数据,包括误码率、帧误码、帧丢失率等。
### 2.2. 光模块接口光模块一般提供多种接口类型,包括SC、LC、FC等。
在测试时需要根据光模块的接口类型准备相应的连接器和适配器。
### 2.3. 测试环境要求为了保证测试的准确性和可重复性,需要满足以下测试环境要求:- 温度控制:测试环境的温度应控制在一定范围内,通常为25±3℃。
- 光源稳定性:测试光源应具有较高的稳定性,光功率的稳定性要求小于1%。
- 背景光影响:测试环境中应尽量降低背景光的干扰,特别是对于接收功率的测试。
- 噪声控制:测试环境中应控制噪声的影响,以保证测试结果的准确性。
## 3. 测试项目### 3.1. 光功率测试光功率测试是对光模块输出功率的测量,其主要测试项包括:- 发射功率:测试光模块的输出光功率,通常以dBm为单位进行表示。
- 接收功率:测试光模块的接收灵敏度,即接收到的光功率的最小值,通常以dBm为单位进行表示。
### 3.2. 光谱特性测试光谱特性测试是对光模块输出光频谱的测量,主要测试项包括:- 中心波长:测量光模块输出光的中心波长,通常以nm为单位进行表示。
现在市面上大部分光模块厂家对于光模块的测试都是采用的虚拟仪器技术,通过总线连接到PC 端口实现多测量仪的控制,完成对光模块的自动检测,一般需要对于模块的发射端和接收端分别进行检测,根据结果给我报告,下面飞速光纤()就带大家了解这些测试究竟是怎样进行的。
(以100G光模块为例)一、首先要说发射端的测试。
光模块将误码仪提供的高速的电信号转换成光信号,通过光纤跳线接入光示波器,实现信号同步,在光示波器上形成眼图。
光示波器需要选择和待测的光模块相对应的速率和波长,选择合适的眼图模板和形成的眼图进行匹配,测试系统将最终两者的对比图发送至上位机。
需要注意的是在测试的过程中要对模块数字诊断功能的发射光功率值与实际的值进行校准,设置合适的光功率和消光比。
以保证测试结果的准确性。
二、其次是接收端的测试。
接收端主要测试灵敏度,这个怎么操作呢。
设置告警值,对模块的接收功率进行校准,通过调节可编程的光衰减仪,检测模块在特定的误码率接收端的光功率值。
一般选用一个标准的光模块作为标准光源,基于误码仪产生的高速电信号经测试板驱动光模块发射端产生标准信号源。
灵敏度测试需要可编程的光衰减仪进行信号的功率衰减,使光模块接收端接收到不同功率的信号,最终通过误码仪比对不同光功率下的误码率来完成灵敏度测试。
在实际测试过程中,一般通过调整光衰减仪获取若干光功率条件下的误码率,然后采用曲线拟合等方法估算模块灵敏度。
还有一种方法,模块厂商可根据不同光模块以及实际的设备情况构建不同的测试系统,采用带标准光源的误码仪,用多路分光器和衰减仪相结合的方式完成接收端校准、正反向告警测100G 高速光模块经典测试办法三、最后要进行终端测试。
光模块厂商一般将发射和接收端分别测试完的光模块进行老化后再次进行模块参数的检测,以确定光模块因老化而引起功能参数的变化。
另外还有一些其他的方案。
采用集成BERT的一体化采样示波器,在实现灵敏度和眼图并行测试的同时,简化了系统设备,可简化QSFP/QSFP+等4通道光信号模块的自动化测试。
光模块技术交流和工艺介绍概述光模块是一种集成了光电转换功能的光通信器件。
它由光电器件、电子驱动电路和封装材料等组成,广泛应用于光纤通信、光网络和光传感等领域。
本文将介绍光模块的基本原理、常见技术和工艺过程。
光模块的基本原理光模块主要通过光电转换,将电信号转化为光信号或将光信号转化为电信号。
它包括发光模块和接收模块两部分。
发光模块通常由激光二极管(LD)和调制电路组成。
调制电路控制激光二极管的电流,使其在特定频率下辐射出光信号。
常用的调制方式包括直调(直接对激光二极管的电流进行调制)和外差调制(利用外部电极或光控制元件调制激光二极管)。
接收模块由光电二极管(PD)和放大电路组成。
光电二极管接收到光信号后,产生对应的电流信号。
通过放大电路,可以将电流信号转换为电压信号,以便后续的处理和解调。
光模块的常见技术多模光纤与单模光纤光模块通常与光纤连接,传输光信号。
光纤根据传输模式的不同,可分为多模光纤和单模光纤两种。
多模光纤具有大的模场直径和较低的传输损耗,适用于短距离高速通信。
而单模光纤具有较小的模场直径和较低的色散效应,适用于长距离通信。
光模块需要根据实际应用选择适合的光纤类型,并进行相应的接口设计和匹配。
光模块封装技术光模块的封装技术十分重要,它能够保护模块中的光电器件、电子驱动电路和光纤连接等。
常见的光模块封装技术包括TO封装、BOSA封装和COB封装等。
TO(Transistor Outline)封装是目前最常用的光模块封装技术之一。
它采用金属外壳,具有良好的散热性能和机械强度。
BOSA(Bi-Directional Optical Sub-Assembly)封装是一种用于光收发模块的集成封装技术,通常用于光纤收发器模块。
它将发光器件和接收器件集成在同一个封装中,具有紧凑、高可靠性的特点。
COB(Chip-on-board)封装是一种将芯片直接粘贴在PCB(Printed Circuit Board)上的封装技术。
第1篇一、实验目的1. 熟悉光接入技术的原理和组成;2. 掌握光接入设备的调试与维护方法;3. 了解光接入技术在现代通信系统中的应用。
二、实验原理光接入技术是一种利用光纤作为传输媒介,将光信号传输到用户终端的技术。
它具有传输速率高、传输距离远、抗干扰能力强等特点。
光接入技术主要包括以下几种类型:1. PON(无源光网络)技术:利用无源光分路器将光信号分配到多个用户;2. FTTH(光纤到户)技术:将光纤直接接入用户家庭;3. GPON(吉比特无源光网络)技术:基于PON技术,传输速率达到2.5Gbps;4. EPON(以太无源光网络)技术:基于PON技术,传输速率达到10Gbps。
本实验主要针对PON技术和FTTH技术进行实验。
三、实验设备1. 光接入设备:OLT(光线路终端)、ONU(光网络单元)、ODN(光分配网络);2. 光纤:单模光纤、多模光纤;3. 光模块:SFP、XFP等;4. 光纤连接器:FC、LC、SC等;5. 光功率计、光时域反射仪等测试设备。
四、实验步骤1. 光接入设备连接(1)将OLT与ODN连接,使用单模光纤连接器;(2)将ONU与ODN连接,使用多模光纤连接器;(3)检查光纤连接是否牢固,确保连接质量。
2. 光模块配置(1)根据实验需求,配置OLT和ONU的光模块;(2)将光模块插入OLT和ONU的相应接口;(3)使用光纤连接器将光模块与ODN连接。
3. 光接入设备调试(1)启动OLT和ONU,进行系统自检;(2)使用光功率计测量OLT和ONU的光功率,确保光功率在正常范围内;(3)使用光时域反射仪测试光纤链路,确保光纤链路质量。
4. 业务测试(1)配置ONU的业务参数,如IP地址、子网掩码等;(2)使用网络测试工具,如ping、tracert等,测试ONU的业务性能;(3)观察业务性能,如下载速度、上传速度、时延等,确保业务质量。
五、实验结果与分析1. 光接入设备连接正常,无光功率损耗;2. OLT和ONU的光功率在正常范围内;3. 光纤链路质量良好,无反射和衰减;4. 业务性能满足要求,下载速度、上传速度、时延等指标均达到预期。
