浅析大众DSG换挡冲击故障的诊断与排除

、AT 维修站 I AT Repair 栏目编辑：刘玺 lx@ ♦薛庆文（本刊编委会委员）北京陆兵汽车技术服务有限公司培训讲师、北京清华大学国家骨干教师培训基地专家讲师、北京理工大学客座教授、全国汽车维修专项技能认证技术支持中心培训讲师及命题专家、国家质检总局汽车产品缺陷管理中心特聘专家、中国汽车维修技术总监俱乐部发起人、北京天元陆兵汽车科技有限公司总工程师、马来西亚汽车公会特聘讲师、2016年汽车自动变速箱智能养护大赛总策划兼总裁判长。

大众DQ200型DSG 变速器的故障分析（上）♦文/北京薛庆文从目前市场情况来看，终端消费者对大众DQ200变速器故 障现象的投诉中“2挡抖动”现象居首位，其次是“升挡抖动” 和“起步抖动"、“死亡闪烁”、“偶尔无动力”及"异响”等故障现象。

接下来我们将从故障形成原因开始进行分析。

一、“2挡抖动”现象从故障定义来看“2挡抖动”现象并不是变速器在换挡点上表现岀来的，而是变速器在D 挡位以2挡滑行时，再次踩加速踏板时表现出的一种抖动。

特别是车速降至10km/h 左右时的突然再加速并且用力踩加速踏板时表现尤为明显，同时车辆运行工况 恰好又是处于转弯过程中，此时故障现象就更加容易岀现。

1.故障原因分析由于故障现象出现在2挡的运行过程中，因此与变速器内部 机械齿轮的传递没有关系，而极有可能是2挡在动力传递过程中 K2离合器摩擦产生的或者是发动机输出扭矩所产生的共振频率与离合器摩擦产生的共振频率重叠在一起导致的。

在DQ200变速 器当中的两个离合器分工非常明确：K1离合器负责奇数挡位的传递（1、3、5、7挡），K2离合器负责偶数挡位的动力传递（2、4、 6挡）还包括R 挡的传递。

所以，如与K2离合器有关，那么抖动原因就是离合器摩擦片存在打滑由于接合不实而产生抖动，那么产生打滑的可能原因就是摩擦片的摩擦系数或摩擦间隙出现问题了。

从德国LUK 公司提供的双离合器摩擦片材料上看其摩擦成分 有粉末冶金材料、石棉基材料、金属以及表面的玻璃纤维层等组成，在理想状态下各种材料会随着变速器的使用而均匀磨损。

毕业论文（设计）中文题目：大众DSG变速器浅析英文题目：The parsing of Volkswagen DSGgearbox毕业专业：学生姓名：准考证号：指导教师：二零一四年十二月独创性声明本人声明所呈交的论文是本人在导师指导下进行的研究工作和取得的研究成果，除了文中特别加以标注和致谢之处外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得或其他教育机构的学位或证书而使用过的材料。

与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

论文作者签名：签字日期：年月日学位论文版权使用授权书本论文作者完全了解有关保留、使用论文的规定。

特授权可以将论文的全部或部分内容编入有关数据库进行检索，并采用影印、缩印或扫描等复制手段保存、汇编以供查阅和借阅。

（保密的论文在解密后适用本授权说明）论文作者签名：导师签名：签字日期：年月日签字日期：年月日摘要汽车的节能环保越来越受到人们的重视，随着汽车工业的高速发展及汽车新技术的不断进步，大众在变速箱技术领域不断研发创新，综合性能强劲的双离合变速箱问世了，DSG变速器便成为了大众汽车的又一项技术创新成果。

双离合变速箱综合其优点，成为变速箱发展史的又一个里程碑。

本文首先介绍了双离合变速箱的来源发展，浅谈了它未来的发展方向，讲述了DSG变速箱的结构原理，介绍了其构成，分析了DSG 02E 湿式双离合器自动变速器工作原理及换挡分析。

最后结合实际使用情况对变速器经常出现的故障进行了简单分析，增加了对汽车新技术的了解，丰富了专业知识，为今后的工作打下了良好的基础。

关键词：自动变速器；DSG；双离合；结构原理；检修AbstractEnergy conservation and environmental protection more and more get people's attention, with the rapid development of auto industry and the progress of the new technology, popular in the research and development of transmission technology innovation, integrated performance strong dual-clutch gearbox came out, became a Volkswagen DSG transmission and a technological innovation achievement. Dual-clutch gearbox integrated the advantage, become another milestone of the development of the gearbox. This article first introduces the source of the dual-clutch gearbox development, briefly discusses its future development direction, tells the story of the structure and principles of DSG gearbox and introduces its composition, analyzes the DSG 02 e wet dual clutch automatic transmission principle and shift analysis. Finally based on the actual usage makes a simple analysis often of gearbox fault, increase the understanding of the new technology of automobile, enrich the professional knowledge, for future work laid a good foundation.Key words:A utomatic transmission; DSG. Double clutch; Structure principle; Maintenance目录第1章绪论 .........................................................1.1自动变速器的总体介绍.........................................1.1.1 自动变速器的分类.......................................1.1.2 市场各车系变速器使用情况................ 错误！未定义书1.2 DSG介绍.....................................................1.2.1设计起源...............................................1.2.2 DSG发展与前景.........................................1.2.3 DSG分类和特点.........................................1.2.4 DSG的优缺点以及使用状况 ...............................第2章 DSG双离合变速器工作原理 ......................................2.1 DSG变速器的特点.............................................2.2 DSG变速器的基本结构.........................................2.3 双离合器基本结构.............................. 错误！未定义书2.4 DSG 6档位自动变速器动力传送路线分析 .........................第3章 DSG 变速器的使用维护与检修...................................3.1 自动变速器车辆的正确使用与维护............................3.2 DSG 的检修................................................3.2.1自动变速器诊断 ........................................3.2.2变速器内部的故障 ......................................3.2.1典型故障案例分析 .......................................第4章结论 .........................................................参考文献 ............................................................致谢 ................................................................第1章绪论自20世纪30、40年代起，人们就不遗余力地发展自动变速器（Automatic Transmission,AT）。

◆文/广东 苑新华大众DSG变速器简介及常见故障分析DSG变速器与一般的变速系统不同，它是在手动变速器的基础上开发的，而不是基于自动变速器。

手动变速器比自动变速器效率高很多，而DSG变速器除了同时拥有手动变速器的灵活和自动变速器的舒适外，还能够提供无间断的动力输出。

传统的手动变速器在踩下离合器踏板的时候，动力输出会出现间断现象，而普通的自动变速器是将离合器改由电脑控制，在换挡时也会出现动力输出间断的问题。

DSG变速器内有两台自动控制的离合器，在某一挡位时，离合器1接合，一组齿轮咬合输出动力，在接近换挡时，下一组的齿轮已被预选，而与之相连的离合器2仍处于分离状态；在换入下一挡位时，处于工作状态的离合器1分离，将使用中的齿轮脱离动力，同时离合器2咬合已被预选的齿轮，进入下一挡。

在整个换挡期间两组离合器轮流工作，确保至少有一组齿轮在输出动力，使动力不会出现间断的状况。

一、大众DSG变速器简介1. 6速DSG双离合变速器6速DSG双离合变速器(见图1)代号为DQ250，采用湿式双离合器结构(见图2)能承受最大扭矩为350N·m，主要用于高性能或主打操控性的车型，如迈腾2.0TSI、高尔夫GTI等。

6速DSG双离合变速器有两个离合器(见图3)，离合器1负责1挡、3挡、5挡和倒挡，离合器2负责2挡、4挡和6挡。

挂上奇数挡时，离合器1接合，输入轴1工作，离合器2分离，输入轴2不工作，即在6速DSG双离合变速器工作过程中总是有两个挡位是接合的，一个正在工作，另一个则为下一步做好准备。

手动模式下可以进行跳跃降挡，如果起始挡位和最终挡位属于同一个离合器控制，则会通过另一离合器控制的挡位转换一下，如果起始挡位和最终挡位不属于同一个离合器控制，则可以直接跳跃降至所定挡位。

2. 7速DSG双离合变速器7速D S G 双离合变速器代号为DQ200，由德国SChaef fler(舍弗勒集团)旗下的L u K (鲁克)公司完成开发，采用干式双离合结构(见图4)，可承受最大扭矩为250N·m，搭配1.2TSI和1.4TSI等小排量发图1 6速DSG双离合变速器内部结构图图2 湿式双离合器结构图图3 6速DSG双离合变速器传动图图4 干式双离合器结构图分动器双离合器滤清器输出轴输入轴油泵电液控制单元平衡活塞主轴套密封圈活塞外盘架内盘架输入轴套驱动盘离合器1离合器2输入轴2 发动机动力输入输入轴1分动器动力输出2挡4挡3挡1挡动力输出倒挡6挡5挡离合器K1离合器K2 驱动盘K1操作杆K2操作杆动机，主要用于小型或经济型车型，如速腾1.4T SI、高尔夫A6等。

作者简介：王光宏，广州华胜豪车专修连锁集团技术总监，省汽车维修专家库会员，省汽车三包争议技术处理专家，国家高级技师、一汽大众专家级技师。

汽车维修行业从业20余年，通晓汽车理论，擅长车辆高新电控故障诊断技术及技术管理工作。

图14 无法与变速器控制单元建立连接ro-红sw-黑ge-黄拆卸双离合器检查K1、K2接合轴承有卡滞现象，检查输入轴1在飞轮盘上的支承轴承无缺油、变形故障；检查K1、K2接合杆时发现K1离合器接合杆与轴承支架一侧有接触且有摩擦发亮的痕迹（图17）；检查轴承支架另一侧与K1 离合器接合杆未发生接触且无摩擦印迹；检查K2 接合杆及轴承支架无上述故障现象。

故障10故障现象:一辆2012年款速腾轿车，装备DSG 7挡自动变速器。

用户反映该车起动后挂挡，挡位显示红屏，起步只有2挡 。

检查分析：维修人员连接故障诊断仪，检查变速器控制单元故障码，发现1个图17 发生摩擦的部位图18 K1拨叉不能完全复位图19 小铁片卡住离合器k1拨叉被卡住，不能完全回位，导致k1一侧挡位缺失。

故障排除：更换离合器组件后试车，故障彻底排除。

回顾总结：合理运用快照数据流（图系统或驱动系统数据总线损坏的故障代码（图21）。

据用户反映：该故障冷热车均有发生；急转弯时频率较高，发生前无任何征兆；故障发生时车速不定。

依据用户描述的情况进行路试，起初，由于对故障情况掌握不熟悉，无法模拟出故障现象。

试车1 h，故障再现，挡位消失，加空油门车辆抖动后熄火。

此时，OBD故障灯，EPC灯，电子驻车报警灯、电子助力转向故障灯、变速器挡位指示等动力总线指示灯均点亮（图22），重新起动发动机后故障消失。

依据故障码和故障现象，维修人员判断为动力总线或总线控制单元存在短路故障。

依据维修经验，首先检查J540至仪表台的线束，没有发现与之相关的线束损坏。

拔下ABS泵插头，检查测量动力CAN总线，没有发现短路故障。

多次测量后确认，故障为偶发性瞬间故障，因为车辆随时可以起动，说明此时线路已恢复正常，因此此时进行任何测量是没有意义的。

浅谈斯柯达明锐轿车DSG变速器的结构及典型故障分析【摘要】DSG（Direct Shift Gearbox意为直接换挡变速器）属于DCT（Dual Clutch Transmission双离合器变速器）的一种，DSG只是大众对双离合变速器的专有称呼。

DSG变速器是目前世界上最先进的、具有革命性的变速器系统，大众汽车在2002年于德国沃尔夫斯堡首次向世界展示了这一技术创新。

2010款上海大众斯柯达新明锐轿车，搭载使用 1.4T、1.8T发动机，同时配备使用0AM （DQ200）型干式7速双离合器DSG变速器。

DSG以高效、节能、换挡速度快、换挡时机精准而受到消费者和业界的欢迎。

但这款变速器却因为投诉率居高不下，尤其是在中国，引发了消费者对DSG产品设计缺陷的猜疑，本文介绍的就是有关大众斯柯达新明锐轿车DSG变速器的设计结构以及DSG的优点和缺点、一些常见的故障，还有就是怎么样尽量去避免一些故障，希望对汽车传动机构的发展方向、可靠性以及大家未来的工作和生活中有所帮助。

【关键词】DSG变速器；结构；典型故障1、DSG变速器型号分类目前，大众DSG变速器系列分为7速干式双离合（DQ200）和6速湿式双离合（DQ250）两种，它们全部应用于横置发动机平台，其中DQ200（大众编号0AM）由德国舍弗勒旗下的公司提供，最大扭矩可传递为250Nm，目前此变速器已经在大众大连变速器厂生产组装；DQ250（大众编号02E）由博格华纳提供控制模块，可传递最大扭矩为350Nm，目前该型号全部由德国卡塞尔工厂组装。

2、DSG变速器优缺点普通自动变速器采用ATF油作为传递介质的扭矩变换器，导致了传递过程中动力不够直接，损失也较大。

DSG变速器靠的是机械式齿轮啮合来传递动力，因此传递过程更加直接，尤其是采用干式双离合的DQ200变速器，91%的传递效率很接近手动变速器。

由于DSG变速器预选换挡的设计方式，造就了每次换挡只需千分之几秒的换挡时间，比技术最好的专业车手的手动换挡还快。

鑭栏目编辑：刘玺lx@A T Repairl A T 维修站薛庆文(本刊编委会委员1北京陆兵汽车技术服务有限公司培训讲师、北京清华大学国家骨干教师培训基地专家讲师、北京理工 大学客座教授、全国汽车维修专顶技能认证技术支持中心培训讲师及命题专家、国家质检总局汽车产 品缺陷管理中心特聘专家、中国汽车维修技术总监俱乐部发起人、北京天元陆兵汽车科技有限公司总 工程师、马来西亚汽车公会特聘讲师、2016年汽车自动变速箱智能养护大赛总策划兼总裁判长。

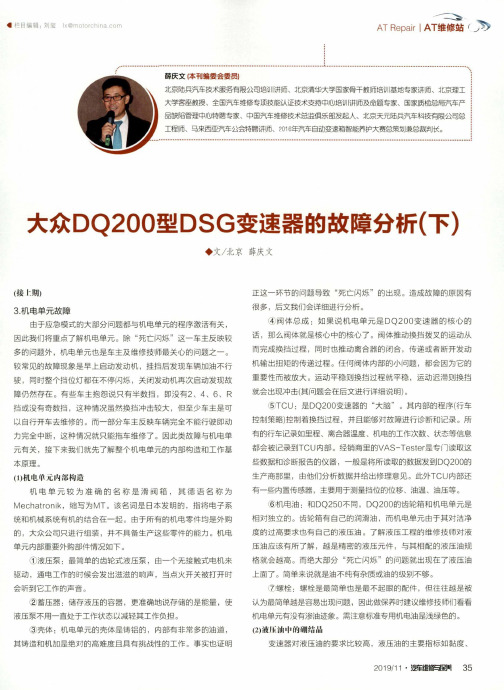

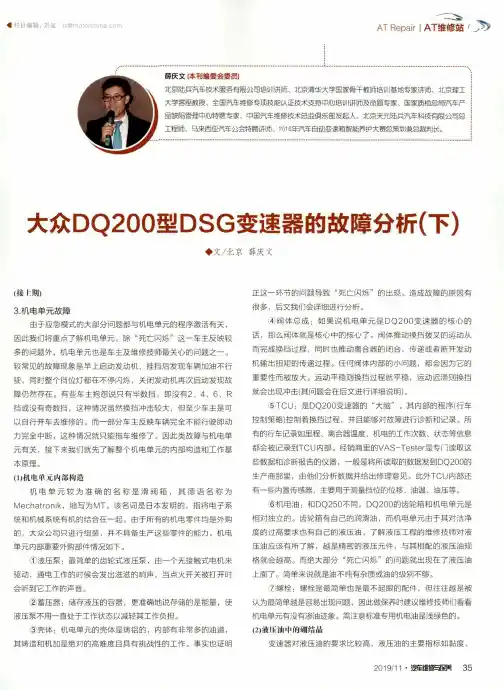

大众DQ 200型DSG 变速器的故障分析(下)♦文/北京薛庆文(接丨.期）3.机电单元故障由于应急模式的大部分问题都与机电单元的程序激活有关， 因此我们将重点了解机电单元。

除“死亡闪烁”这一车主反映较 多的问题外，机电单元也是车主及维修技师最关心的问题之一。

较常见的故障现象是早上启动发动机，挂挡后发现车辆加油不行 驶，同时整个挡位灯都在不停闪烁，关闭发动机再次启动发现故 障仍然存在。

有些车主抱怨说只有半数挡，即没有2、4、6、R 挡或没有奇数挡，这种情况虽然换挡冲击较大，但至少车主是可 以自行开车去维修的。

而一部分车主反映车辆完全不能行驶即动 力完全中断，这种情况就只能拖车维修了。

因此类故障与机电单 元有关，接下来我们就先了解整个机电单元的内部构造和工作基 本原理。

⑴机电中.元内部构造机电单元较为准确的名称是滑阀箱，其德语名称为 M echat 「o n ik ，缩写为M T 。

该名词是日本发明的，指将电子系 统和机械系统有机的结合在一起。

由于所有的机电零件均是外购 的，大众公司只进行组装，并不具备生产这些零件的能力。

机电 单元内部重要外购部件情况如下。

①液压泵：最简单的齿轮式液压泵，由一个无接触式电机来驱动，通电工作的时候会发出滋滋的响声，当点火开关被打开时 会听到它工作的声音。

②蓄压器：储存液压的容器，更准确地说存储的是能量，使 液压泵不用一直处于工作状态以减轻其工作负担。

大众dsg变速箱机电单元故障
故障描述：
大众dsg变速箱机电单元是控制变速箱的核心部件之一，如果发生故障，会导致车辆无法正常换挡或失去动力。

故障原因：
1. 机电单元连接的插头松动或脱落；
2. 机电单元内部零部件损坏或老化；
3. 车辆在长期高速行驶过程中，机油温度过高导致机电单元故障。

故障表现：
1. 车辆卡挡或无法正常换挡；
2. 变速箱油温度过高的警告灯亮起；
3. 车辆加速不稳或失去动力。

解决方法：
1. 检查机电单元连接处的插头是否稳固，如发现松动或脱落，可以重
新插好或更换连接件；
2. 到专业维修店检测机电单元内部零部件，如需要更换，应及时更换；
3. 注意车辆保养，定期更换变速箱油，避免机油温度过高。

维修建议：
1. DSG变速箱机电单元故障出现后，及时到专业维修店进行检测和修复，避免更严重的后果；
2. 定期检查变速箱机电单元的连接，保持稳固；
3. 在长时间高速行驶后，停车前应至少让车辆怠速3-5分钟，让发动机和变速箱有足够的时间散热。

分析双离合变速器的常见故障如今，在汽车传动系统中换挡响应最快捷、最节油环保，也最能体现动感加速性的变速器当属直接换挡变速器（DCT）了。

大众把这种离合器习惯性地称之为DSG，即双离合变速器，它是基于手动变速器基础开发出的一种旨在能更好地提供驾驶乐趣的变速器。

2003年，大众汽车开始在全球范围内推广DSG双离合自动变速器。

目前，不仅大众品牌的车型，而且奥迪，甚至布加迪也都在使用DSG变速器。

在国内，2008年一汽大众率先在迈腾轿车上使用一款型号为DQ250（02E）的双离合变速器。

它采用多片湿式双离合器作为发动机的动力传送部件，最大可承载350N·m的力矩,因此可和排量为3.2L的发动机进行匹配。

一、大众召回DSG变速器概况好景不长，仅仅使用一年多这种几乎被神化的变速器由于存在先天问题而被召回。

大众在召回通告（如图1所示）中，对召回原因的描述是：“由于油液温度传感器可能向控制单元发送错误的温度信号，在极个别情况下，可能导致控制单元启动变速器保护模式，暂时中断动力输出，影响行车安全。

”大众发布的召回通告其实，由于DSG变速器问题，大众在中国进行此次召回之前以及召回之后，还分别在北美和德国本土地区也进行过类似的召回。

2009年8月21日，也是因为DSG变速器的问题，大众汽车北美公司宣布在北美地区召回大约1.35万辆大众汽车。

主要原因是这些车辆搭载的DSG双离合变速器存在严重问题，变速器的温度传感器存在故障，有可能给车载电脑发送错误信号，并在显示面板上点亮警示灯，从而导致变速器在极端情况下停止工作。

此后，还是源于DSG变速器故障，大众在德国本土召回1.7万辆高尔夫6、尚酷、EOS、Jetta和PASSAT，主要原因是DSG变速器管理单元存在问题，可能在极端情况下毁坏。

二、DSG控制原理分析1.离合器在起步、制动停车时的控制DSG变速器本身就是在传统手动机械齿轮变速器的基础上，增加了电子液压控制，以实现自动控制功能。

自动变速器换挡冲击大的故障原因自动变速器是现代汽车中常见的一种变速器，它可以根据车速和发动机转速的变化自动调整档位，从而使车辆行驶更加平稳和舒适。

但是，在使用自动变速器的过程中，有时候会出现换挡冲击大的故障，这不仅会影响驾驶体验，还可能对车辆造成损坏。

下面将从多个方面详细介绍自动变速器换挡冲击大的故障原因。

一、自动变速器结构原理在深入探讨自动变速器换挡冲击大的故障原因之前，我们需要先了解一下自动变速器的结构原理。

自动变速器通常由液力偶合器、行星齿轮传动机构、离合器、制动装置、油路系统等部件组成。

其中，液力偶合器是连接发动机和传动系统的重要部件，它可以通过油液传递扭矩，并且具有一定的减震作用。

行星齿轮传动机构则负责实现不同档位之间的切换，离合器和制动装置则用于控制齿轮箱中各个部件之间的运动状态。

二、自动变速器换挡冲击大的表现在日常驾驶中，如果自动变速器出现换挡冲击大的故障，通常会表现为以下几个方面：1. 换挡时车辆抖动明显，尤其是从静止状态启动时更为明显。

2. 换挡时发出异响或刺耳的噪音。

3. 车辆在行驶过程中突然加速或减速，导致行车不稳定。

4. 车辆在行驶过程中发生顿挫或猛烈震动，影响乘坐舒适度。

三、自动变速器换挡冲击大的故障原因1. 液力偶合器故障液力偶合器是自动变速器中一个非常关键的部件，它通过油液传递扭矩，并且具有一定的减震作用。

如果液力偶合器出现故障，就会导致传递到轮胎上的扭矩不稳定，从而引起换挡冲击大的问题。

此外，液力偶合器内部还有一些小齿轮和离合片等部件，如果这些部件出现磨损或损坏，也会影响液力偶合器的工作效果。

2. 离合器和制动装置故障离合器和制动装置是控制自动变速器中各个部件之间的运动状态的关键部件。

如果离合器或制动装置出现故障，就会导致齿轮箱中各个部件之间的运动状态不稳定，从而引起换挡冲击大的问题。

例如，如果离合器片出现磨损或变形，就会导致离合器片与摩擦片之间的配合不良，从而使换挡时发生冲击。

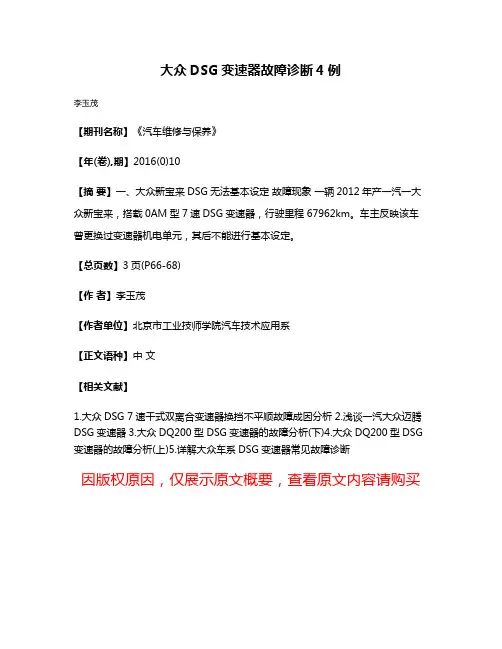

大众DSG变速器故障诊断4例
李玉茂
【期刊名称】《汽车维修与保养》
【年(卷),期】2016(0)10
【摘要】一、大众新宝来DSG无法基本设定故障现象一辆2012年产一汽一大众新宝来，搭载0AM型7速DSG变速器，行驶里程67962km。

车主反映该车曾更换过变速器机电单元，其后不能进行基本设定。

【总页数】3页(P66-68)
【作者】李玉茂
【作者单位】北京市工业技师学院汽车技术应用系
【正文语种】中文
