电力电子技术复习资料(沐风教育)

《电力电子技术》学习资料概述本文档旨在提供关于电力电子技术的研究资料，帮助读者了解该领域的基本概念和原理。

1. 电力电子技术简介- 电力电子技术是指利用电子器件和电力技术，将电能进行控制、变换和传输的技术领域。

- 电力电子技术广泛应用于电力系统、工业控制、电动车辆、电力传输等领域。

2. 电力电子技术的重要原理与器件2.1 可控硅器件- 可控硅器件是电力电子技术中最基本的器件之一。

- 可控硅器件可以实现对电能的方向、大小以及周期进行控制，广泛应用于电动机控制、电能变换等领域。

2.2 逆变器与变频器- 逆变器用于将直流电转换为交流电，常用于太阳能发电系统、UPS系统等。

- 变频器用于控制交流电机的转速和转矩，广泛应用于变频空调、工业驱动等领域。

2.3 共模电路- 共模电路用于电力系统的滤波和隔离。

- 共模电路能够有效抑制电力系统中的干扰信号和电磁波。

2.4 光伏逆变器- 光伏逆变器是将光伏电池所产生的直流电转换为交流电的装置。

- 光伏逆变器广泛应用于太阳能发电系统，为电网注入可再生能源。

3. 电力电子技术的应用3.1 电力系统- 电力电子技术在电力系统中起到重要作用，可以实现电力的传输、分配和控制。

- 电力电子技术能够提高电力系统的稳定性和效率。

3.2 工业控制- 电力电子技术在工业控制中应用广泛，如电动机控制、自动化生产线等。

- 电力电子技术可以实现对电力的精确控制和调节。

3.3 电动车辆- 电力电子技术是电动车辆关键技术之一。

- 电力电子技术可以实现电动车辆的电能转换和控制，提高能源利用效率。

3.4 可再生能源- 电力电子技术在可再生能源的应用中起到重要作用。

- 电力电子技术可以将风能、光能等可再生能源转换为可用的电能，推动可再生能源的开发利用。

总结本文档介绍了电力电子技术的基本概念、重要原理与器件，以及其在电力系统、工业控制、电动车辆和可再生能源中的应用。

通过学习电力电子技术，读者可以更深入了解和应用这一领域的知识。

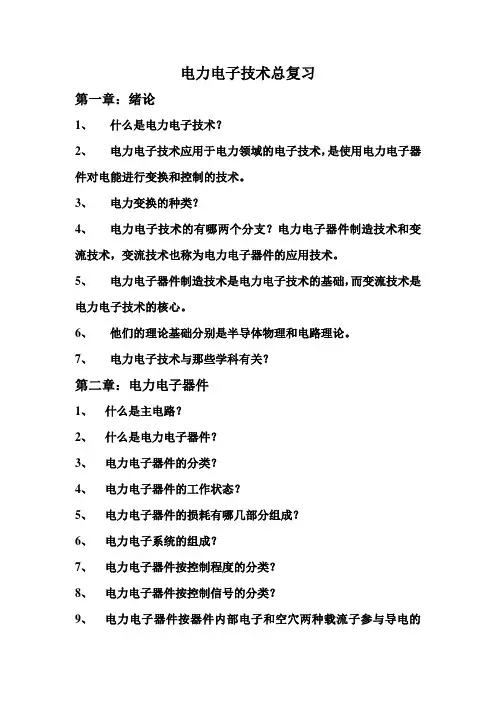

电力电子技术总复习第一章：绪论1、什么是电力电子技术？2、电力电子技术应用于电力领域的电子技术，是使用电力电子器件对电能进行变换和控制的技术。

3、电力变换的种类？4、电力电子技术的有哪两个分支？电力电子器件制造技术和变流技术，变流技术也称为电力电子器件的应用技术。

5、电力电子器件制造技术是电力电子技术的基础，而变流技术是电力电子技术的核心。

6、他们的理论基础分别是半导体物理和电路理论。

7、电力电子技术与那些学科有关？第二章：电力电子器件1、什么是主电路？2、什么是电力电子器件？3、电力电子器件的分类？4、电力电子器件的工作状态？5、电力电子器件的损耗有哪几部分组成？6、电力电子系统的组成？7、电力电子器件按控制程度的分类？8、电力电子器件按控制信号的分类？9、电力电子器件按器件内部电子和空穴两种载流子参与导电的情况分类？10、常用的电力二极管主要有哪些？11、晶闸管的外形结构？12、晶闸管正常工作时的特性？13、晶闸管的主要参数？14、晶闸管的派生器件？15、GTO的结构？16、GTO与普通晶闸管不同的是什么？17、GTO的主要参数？GTO的一个主要缺点？18、GTR的输出特性曲线？19、GTR的主要参数？20、GTR的二次击穿现象？21、GTR的安全工作区？22、MOSFET的特点？23、MOSFET的结构？24、MOSFET的输出特性曲线？25、MOSFET具有正温度系数。

26、MOSFET的主要参数？27、IGBT是GTR和MOSFET结合而成的复合器件。

28、IGBT的输出特性曲线？29、IGBT的主要参数？30、IGBT的擎柱效应和安全工作区？第三章：整流电路1、整流电路的工作原理、波形分析。

2、对各种负载的计算、移相范围、晶闸管承受的最大正反向电压3、选择晶闸管4、续流二极管的作用？5、单相时反电势负载时晶闸管的导通条件？电阻负载时导通角是多少？6、自然换相点距圆点多少度？7、三相半波和三相全控桥电阻负载电流的临界连续点是多少度？8、三相全控桥整流电路的特点？9、换相重叠角？10、换相过程中整流电路的输出电压？11、变压器漏感对整流电路的影响？12、什么是逆变？什么是有源逆变？什么是无源逆变？13、产生有源逆变的条件？14、什么是逆变失败？逆变失败产生的原因？15、最小逆变角？16、锯齿波触发电路的三个基本环节？17、各环节的组成？18、触发电路的定相？第四章：逆变电路1、换流方式有几种？特点？2、逆变电路根据直流测电源性质分类？3、电压型逆变电路的特点？4、电压型逆变电路的工作原理？5、三相电压型桥式逆变电路的基本工作方式？6、反馈二极管的作用？7、电流型逆变电路的特点？8、电流型逆变电路的工作原理？9、三相电流型桥式逆变电路的基本工作方式？第五章：直流-直流变流电路1、斩波电路的工作原理及工作波形、计算、推导出输出输入关系？2、斩波电路的三种控制方式？3、复合斩波电路的工作原理。

电力电子技术复习资料第一章 电力电子器件及驱动、保护电路1、电力电子技术是一种利用电力电子器件对电能进行控制、转换和传输的技术。

P12、电力电子技术包括电力电子器件、电路和控制三大部分。

P13、电力电子技术的主要功能：1）、整流与可控整流电路也称为交流/直流（AC/DC ）变换电路；2）、直流斩波电路亦称为直流/直流(DC/DC)转换电路；3）、逆变电路亦称为直流/交流(DC/AC)变换电路；4）、交流变换电路（AC/AC 变换）。

P14、电力电子器件的发展方向主要体现在：1）、大容量化；2）、高频化；3）、易驱动；4）、降低导通压降；5)、模块化；6）、功率集成化。

P25、电力电子器件特征：1）、能承受高压；2）、能过大电流；3）、工作在开关状态。

P46、电力电子器件分类：1)、不可控器件，代表：电力二极管；2）、半控型器件，代表：晶闸管；3）、全控型器件，代表：电力晶体管（GTR ）。

P57、按照加在电力电子器件控制端和公共端之间的驱动电路信号的性质又可以将电力电子器件分为电流驱动和电压驱动两类。

P68、晶闸管电气符号。

P19、晶闸管关断条件：阴极电流小于维持电流；晶闸管导通条件：阳极加正压，门极加正压。

导通之后门极就失去控制。

P1110、晶闸管的主要参数（选管用）重复峰值电压——额定电压U Te ；晶闸管的通态平均电流I T(A V)——额定电流。

P1311、K f =电流平均值电流有效值===2)(πAV T T I I 1.57。

P14 12、根据器件内部载流载流子参与导电的种类不同，全控型器件又分为单极型、双极性和复合型三类。

P1713、门极可关断晶闸管（GTO ）具有耐压高、电流大等优点，同时又是全控型器件。

P1814、电力晶体管(GTR)具有自关断能力、控制方便、开关时间短、高频特性好、价格低廉等优点。

P1915、GTR 发生二次击穿损坏，必须具备三个条件：高电压、大电流和持续时间。

一、填空1.1 电力变换可分为以下四类：交流变直流、直流变交流、直流变直流和交流变交流。

1.2 电力电子器件一般工作在 开关 状态。

1.3 按照电力电子器件能够被控制电路信号所控制的程度，可将电力电子器件分为： 半控 型器件， 全控型器件，不可控器件等三类。

1.4 普通晶闸管有三个电极，分别是 阳极 、 阴极 和 门极1.5 晶闸管在其阳极与阴极之间加上 正向 电压的同时，门极上加上 触发 电压，晶闸管就导通。

1.6 当晶闸管承受反向阳极电压时，不论门极加何种极性解发电压，管子都将工作在 截止 状态。

1.7 在通常情况下，电力电子器件功率损耗主要为 通态损耗 ，而当器件开关频率较高时，功率损耗主要为 开关损耗 。

1.8 电力电子器件组成的系统，一般由 控制电路 、 驱动电路 和 主电路 三部分组成 1.9 电力二极管的工作特性可概括为 单向导电性 。

1.10 多个晶闸管相并联时必须考虑 均流 的问题，多个晶闸管相串联时必须考虑 均压 的问题。

1.11 按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为 电流驱动 和电压驱动 两类。

2.1 单相半波可控整流电阻性负载电路中，控制角a 的最大移相范围是︒180~0。

2.1 单相桥全控整流电路中，带纯阻负载时，a 角的移相范围是︒180~0，单个晶闸管所所承受的最大反压为22u ，带阻感负载时，a 角的移相范围是︒90~0，单个晶闸管所所承受的最大反压为22u2.3 三相半波可控整流电路中的三个晶闸管的触发脉冲相位相序依次互差︒120，单个晶闸管所承受的最大反压为26u ，当带阻感负载时，a 角的移相范围是2~0π2.4 逆变电路中，当交流侧和电网边结时，这种电路称为 有源逆变电路 ，欲现实有源逆变，只能采用全控电路，当控制角20π<<a 时，电路工作在 整流 状态，ππ<<a 2时，电路工作在 逆变 状态。

《电力电子技术》复习资料一 电力电子器件1. 要点：① 半控器件：晶闸管（SCR ）全控器件：绝缘栅双极型晶体管（IGBT ）、电力晶体管（GTR ）、 门极关断晶闸管（GTO ）、电力场效应管（MOSEFT ） 不可控器件：电力二极管各器件的导通条件、关断方法、电气符号及特点。

②注意电流有效值与电流平均值的区别： 平均值：整流后得到的直流电压、电流。

有效值：直流电压、电流所对应的交流值。

波形系数：K f =有效值/平均值 。

③电力电子技术器件的保护、串并联及缓冲电路： du /dt ：关断时，采用阻容电路（RC ）。

di/dt ：导通时，采用电感电路。

二 整流电路1. 单相半波电路：① 注意电阻负载、电感负载的区别： ② 有效值与平均值的计算：平均值：整流后得到的直流电压、电流。

21cos 0.452d U U α+=d d U I R=有效值：直流电压、电流所对应的交流值。

U U =U I R = 波形系数：电流有效值与平均值之比。

f dIk I =② 注意计算功率、容量、功率因数时要用有效值。

③ 晶闸管的选型计算：Ⅰ求额度电压：2TM U =，再取1.5~2倍的裕量。

Ⅱ 求额度电流（通态平均电流I T （AV ）） 先求出负载电流的有效值（f d I k I =）； →求晶闸管的电流有效值（I T =I ）；→求晶闸管的电流平均值（()/T AV T f I I k =），再取1.5~2倍裕量。

2. 单相全桥电路负载：①注意电阻负载、电感负载和反电动势负载的区别： ② 电阻负载的计算：α移相范围：0~π负载平均值：整流后得到的直流电压、电流。

（半波的2倍）21cos 0.92d U U α+=d d U I R=负载有效值：直流电压、电流所对应的交流值。

U U =U I R = 晶闸管:电流平均值I dT 、电流有效值I T :dT d12I I =T I =③ 电感负载的计算：Ⅰ加续流二极管时，与电阻负载相同。

1、电力电子技术是利用（电力电子器件）对电能进行（控制、转换和传输）的技术。

晶闸管是一种既具有（开关作用），又具有（整流作用）的大功率半导体器件。

晶闸管有三个电极，分别是阳极，（阴极）和（门极或栅极）。

晶闸管的正向特性又有（阻断状态）和（导通状态）之分。

2、普通晶闸管的图形符号是 ，三个电极分别是阳极A ，阴极K 和门极G 。

晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断。

3、电力晶体管GTR ；可关断晶闸管GTO ；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是MOSFET 和GTR 的复合管。

4、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

5、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器6、单相交流调压在电阻性负载电路的移相范围在0º—180º变化，在阻感性负载时移相范围在o 180- 变化。

7、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。

8、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V 伏、额定有效电流为100A 。

9、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。

10、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。

11、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。

121、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器。

13、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管； 200表示表示200A ，9表示900V 。

《电力电子技术》复习资料一、填空题1．晶闸管有三个电极：阳极、阴极和门极。

2．晶闸管导通的条件是：在阳极和阴极之间加足够的正向电压的同时，门极加适当的正向电压。

3．反电势负载的特点是只有整流电路输出电压大于负载反电势时才有电流产生。

4．晶闸管关断可以采取减少阳极电流使之不能维持正反馈，断开阳极电源或者在阳极和阴极之间加反向电压的方法。

5．三相全控桥式整流电路在任何时刻必须有两个晶闸管同时导通，一个在共阴极组，一个在共阳极组。

6．不可控两端器件，它具有整流作用，而无可控功能。

7．同一套晶闸管电路，既可作整流，又能作逆变，常称这一装置为变流器。

8．当0＜α＜90°时。

变流器工作在整流状态，当α=90°时工作在中间状态，当90°＜α＜180°时，若同时存在一个适当的外接直流电源，变流器工作于逆变状态。

9．在逆变电路中，由于电路的电阻很小，应当尽量避免两个电源反极性相连。

10．规定逆变角β以控制角α=∏时作为计量的起始点，此时的β等于β=0。

11．逆变电路可以分为有源逆变和无源逆变两大类。

12．三相可控整流电路的基本形式是三相半波可控整流电路。

13．绝缘栅双极晶体管具有开关速度快、输入阻抗高、通态电压低、耐压高、电容量大等优点。

14．晶闸管逆变器是一种把固定的直流电压变成固定或可调的交流电压的装置。

15．功率场效应晶体管的最大功耗，随管壳温度的增高而下降。

16．肖特基二极管适用于电压不高，要求快速、高效的电路中。

17．功率场效应晶体管的特点是：栅极的静态内阻高，驱动功率小，撤除栅极信号后能自动关断，同时不存在二次击穿，安全工作区范围宽。

18. 绝缘栅双极晶体管的本质是一个____场效应晶体管__________ 。

19、肖特基二极管的_____开关时间______短，故开关损耗远小于普通二极管。

21. 肖特基二极管正向压降小，开启电压__低_____ ，正向导通损耗小。

《电力电子技术》综合复习资料一、填空题1、开关型DC/DC 变换电路的3个基本元件是 、 和 。

2、逆变角β与控制角α之间的关系为 。

3、GTO 的全称是 。

4、直流斩波电路按照输入电压与输出电压的高低变化来分类有 斩波电路； 斩波电路； --——斩波电路.5、变频电路从变频过程可分为 变频和 变频两大类。

6、晶闸管的工作状态有正向 状态，正向 状态和反向 状态。

7、只有当阳极电流小于 电流时，晶闸管才会由导通转为截止.8、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 角.9、GTR 的全称是 。

10、在电流型逆变器中，输出电压波形为 波，输出电流波形为 波。

11、GTO 的关断是靠门极加 出现门极 来实现的。

12、普通晶闸管的图形符号是，三个电极分别是 ， 和 。

13、整流指的是把 能量转变成 能量.14脉宽调制变频电路的基本原理是:控制逆变器开关元件的 和 时间比，即调节 来控制逆变电压的大小和频率。

15、型号为KP100—8的元件表示 管、它的额定电压为 伏、额定电流为 安.16、在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题,通常主要采取的隔离措施包括： 和 。

二、判断题1、KP2—5表示的是额定电压200V ，额定电流500A 的普通型晶闸管。

2、给晶闸管加上正向阳极电压它就会导通。

3、普通晶闸管外部有三个电极,分别是基极、发射极和集电极.4、逆变电路分为有源逆变电路和无源逆变电路两种。

5、只要让加在晶闸管两端的电压减小为零,晶闸管就会关断。

6、普通晶闸管内部有两个PN 结。

7、逆变失败，是因主电路元件出现损坏，触发脉冲丢失，电源缺相,或是逆变角太小造成的。

8、应急电源中将直流电变为交流电供灯照明，其电路中发生的“逆变”称有源逆变. 9、单相桥式可控整流电路中，晶闸管承受的最大反向电压为22U 。

10、MOSFET属于双极型器件.11、电压型逆变电路，为了反馈感性负载上的无功能量,必须在电力开关器件上反并联反馈二极管。

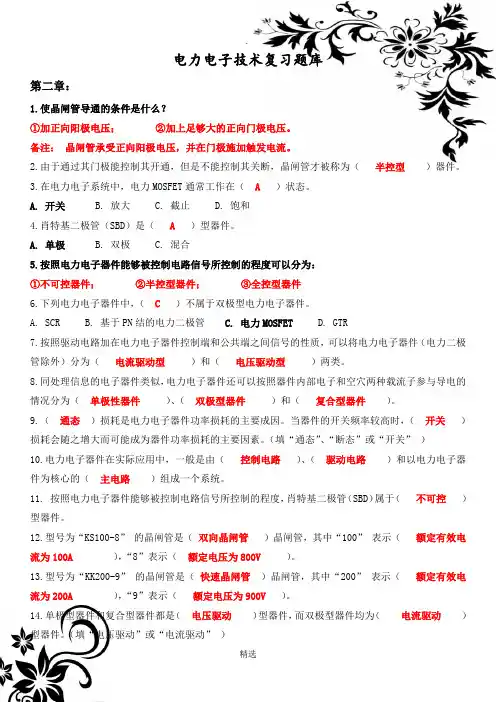

电力电子技术复习题库第二章：1.使晶闸管导通的条件是什么？①加正向阳极电压；②加上足够大的正向门极电压。

备注：晶闸管承受正向阳极电压，并在门极施加触发电流。

2.由于通过其门极能控制其开通，但是不能控制其关断，晶闸管才被称为（半控型）器件。

3.在电力电子系统中，电力MOSFET通常工作在（ A ）状态。

A. 开关B. 放大C. 截止D. 饱和4.肖特基二极管（SBD）是（ A ）型器件。

A. 单极B. 双极C. 混合5.按照电力电子器件能够被控制电路信号所控制的程度可以分为：①不可控器件；②半控型器件；③全控型器件6.下列电力电子器件中，（C）不属于双极型电力电子器件。

A. SCRB. 基于PN结的电力二极管C. 电力MOSFETD. GTR7.按照驱动电路加在电力电子器件控制端和公共端之间信号的性质，可以将电力电子器件（电力二极管除外）分为（电流驱动型）和（电压驱动型）两类。

8.同处理信息的电子器件类似，电力电子器件还可以按照器件内部电子和空穴两种载流子参与导电的情况分为（单极性器件）、（双极型器件）和（复合型器件）。

9.（通态）损耗是电力电子器件功率损耗的主要成因。

当器件的开关频率较高时，（开关）损耗会随之增大而可能成为器件功率损耗的主要因素。

（填“通态”、“断态”或“开关”）10.电力电子器件在实际应用中，一般是由（控制电路）、（驱动电路）和以电力电子器件为核心的（主电路）组成一个系统。

11. 按照电力电子器件能够被控制电路信号所控制的程度，肖特基二极管（SBD）属于（不可控）型器件。

12.型号为“KS100-8”的晶闸管是（双向晶闸管）晶闸管，其中“100”表示（额定有效电流为100A ），“8”表示（额定电压为800V）。

13.型号为“KK200-9”的晶闸管是（快速晶闸管）晶闸管，其中“200”表示（额定有效电流为200A），“9”表示（额定电压为900V ）。

14.单极型器件和复合型器件都是（电压驱动）型器件，而双极型器件均为（电流驱动）型器件。
