最新三视图画法教学讲义PPT

二、图线的徒手画法---徒手草图并不是潦草的图
绘制草图时使用软一些的铅笔（如HB、B或者2B），铅笔削 长一些，铅芯呈圆形，粗细各一支，分别用于绘制粗、细线。画草 图时，可以用有方格的专用草图纸，或者在白纸下面垫一张格子纸， 以便控制图线的平直和图形的大小。
在绘制草图的各种图线时，手腕要悬空，小指接触纸面，草 图纸不固定。为了方便，还可以随时将图纸转动适当角度。
断裂处的边界线
表中列出的八种图线中最常用的有四种，即粗实线、细实线、虚线和 细点画线。
1.各种图线作图要求
粗实线：其宽度称为d,一般取0.7mm。 要 求： ⑴ 图线粗细均匀光滑 ⑵ 图线要黑，作图时用较软的B或2B的铅笔。
细实线：线宽约为粗实线的1/2，要求图线细且清晰。作图时用铅芯 较硬的H或2H铅笔。 在同一张图上细实线与粗实线应有明显的区别。

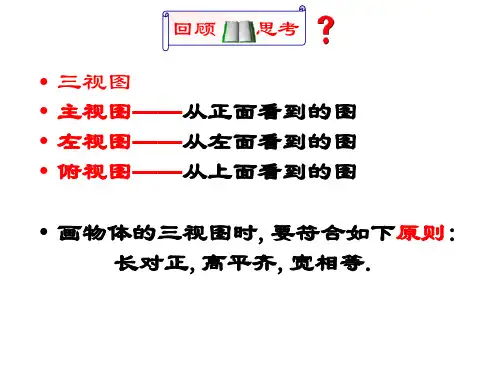

三视图画法
俯视图方向
左视图方向
高平齐,
主视图
长
俯视图
长对正,
高
左视图
宽 宽相等.
主视图方向
画 一 个 物 体 的 三视图时,主视图 ,左视图,俯视图 所画的位置如图 所示。
六棱柱
俯
左
六棱柱
六棱锥的三视图
六棱锥 小结：若相邻的两平面相交， 表面的交线是它们的分界线， 在三视图中，分界线和可见 轮廓线都用实线画出。
简单组合体的三视图
主视图
左视图
俯视图
4、试画出如图所示物体的三视图
主
左
视
视
图
图
俯 视 图
练习2.补全下列几何体的三视图：
主视图 俯视图
左视图
6.1 草图及其画法
一、草图的基本概念
1、定义：不借助任何绘图仪器，仅依靠目测的大致比 例，徒手绘制的图样。 2、应用场合：主要用于现场测绘、设计方案讨论或技 术交流。
1.基本规则
⑴ 机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的 大小及绘图的准确度无关。
⑵ 图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时， 不需标注计量单位的代号或名称。如果要采用其他单位则必须注 明相应的计量单位的代号或名称。
⑶ 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，否则应 另加说明。
2.注意事项
⑴ 同一图样中同类图线的宽度应基本一致，虚线、点画线的线段 长度和间隙应大致相同。 ⑵ 圆的对称中心线应超出图形轮廓线2-5mm。 ⑶ 在较小的图形上绘制点画线不方便时，可用细实线代替。 ⑷ 图线应是线段相交而不应画成间隙相交。
六、尺寸注法（GB4458.4—84）
图样中的图形只能反映物体的形状，而物体的大小和物体各部分的 相对位置则要由图中的尺寸来确定。国家标准规定了尺寸标注的基本规 则和方法。
各种图线的画法如下:
1、直线的画法
从起始点落笔，眼睛注视终点，控制笔的运动方向，用力和 速度要均匀，一次连续画成。画短线常用手腕运笔，画长线则以 手臂动作，且肘部不宜接触纸面，否则不易画直。作较长线时， 也可以用目测在直线中间定出几个点，然后分段画。水平线由左 向右画，铅垂线由上向下画，画斜线时，可以直接按倾斜方向画 出斜线，也可转动图纸，将直线处于水平或竖直位置时画出斜线， 如图所示。
图线名称 粗实线 虚线 细实线
细点画线 双点画线
波浪线 粗点画线
双折线
图线2 约d/2 约d/2
d
约d/2
一般应用 可见轮廓线、可见过渡线 不可见轮廓线、不可见过渡线 尺寸线、尺寸界线 、剖面线等
轴线、中心线 极限位置轮廓线 断裂处的边界线 有特殊要求的线等
⑷ 机件的每一尺寸一般只标注一次，并应标注在反映该结构最清晰 的图形上。
2.尺寸的组成
通常一个完整的尺寸标注形式包括了尺寸界线尺寸线、箭头和尺寸 数字四个要素。
⑴尺寸界线
用细实线绘制，由图形的轮廓线、轴线或对称中心线引出（如60） 并可由轮廓线、轴线或对称中心线代替（如22）。
尺寸界线应超过尺寸线2 — 3mm 一般情况下尺寸界线应与尺寸线垂直，必要时也可倾斜。
3、角度线
对30º、45º、60º等常见角度，可根据两直角边的比例关系， 定出两端点，然后连接两点即为所画的角度线。如画10º、15º等 角度线，可先画出30º角后，再等分求得，如图所示。
4、圆的画法
目测半径法：画圆时，先徒手作两条互相垂直的中心线，定出圆心， 再根据直径大小，用目测估计半径大小，在中心线上截得四点，然 后徒手将各点连接成圆。当所画的圆较大时，可过圆心多作几条不 同方向的直径线，在中心线和这些直径线上按目测定出若干点后， 再徒手连成圆，如图所示。
⑵ 尺寸线 用细实线绘制，与所标注的线段平行。 尺寸线不能被其他图线代替，也不能作为其他图线的延长线， 即必须单独画出。标注圆或半圆的尺寸时 尺寸线应过圆心。 ⑶ 箭头 为尺寸线终端形式中的一种，箭头 的画法如图所示。 作图时如果画箭头的位置不够,可用 45°斜线或圆点代替箭头，如右图所示。
⑷ 尺寸数字 尺寸数字应注写清楚且不允许被任何所穿过，若无法 避免时应将图线断开。应注意尺寸数字的注写位置和方向 线性尺寸的数字一般注写在尺寸线的上方，也允许注写在 尺寸线的中断处。垂直方向 的尺寸数字应注写在尺寸线的 左边方向向左,如图所示。
2、等分线段
等分线段时，根据等分数的不同，应凭目测，先分成相等或 成一定比例的两（或几）大段，然后，再逐步分成符合要求的多 个相等小段。如八等分线段，先目测取得中点4，再取分点2、6， 最后取其余分点1、3、5、7，如图a所示。又如五等分线段， 先目测将线段分成3:2，得分点2 ，再得分点3，最后取得分点1和 4，如图b所示。
5、椭圆的画法
根据椭圆的长短轴，目测定出其端点位置，过四个端点画一 矩形，徒手作椭圆与此矩形相切，如图所示。
6、圆弧与圆角
利用与正方形、长方形、菱形相切的特点，先画出正方形、 长方形、菱形，再通过切点作内切圆角及椭圆，如图所示。
机械制图的基本规范
比例的定义： 指图形与实物相应要素的线性尺寸之比。
国家标准规定了作图的比例，表中列出的是第一系列值。
种类
比
例
原值比例
放大比例 缩小比例
2：1 5：1 5×10n:1
1：2 1：5
1：1
1×10n：1
2×10n:1
1： 1×10n 1：2×10n 5×10n:1
注意：图形不论放大或缩小均应注其实际尺寸
图线
绘制图样时需要各种形式的图线，国家标准规定了图线的基本线型， 下表列出了机械制图的图线型式及其应用情况。
