共模干扰抑制实例

54差模干扰在电路回路中存在大小相等、方向相反的干扰电流，并且干扰电流在由两根导线组成的回路中传输。

图4.1.1：差模干扰示意图产生的原因差模干扰中的干扰是起源在回路线路之中(直接注入)，如同一线路中工作的电机，开关电源，可控硅等，他们在回路上所产生的干扰就是差模干扰。

如何影响设备差模干扰直接作用在设备两端的，直接影响设备工作，甚至破坏设备。

（表现为尖峰电压，电压跌落及中断）如何滤除差模干扰主要采用差模线圈和差模电容。

55差模线圈图4.1.2：差模线圈示意图从图中可知，当电流流过差模线圈之后，线圈里面的磁通是增强的，相当于两个磁通之和，线圈在低频率时低阻抗，高频率时高阻抗，所以在高频时利用它的高阻抗衰减差模信号。

差模电容电容具有低频率高阻抗，高频率低阻抗特性，利用电容在高频时它的低阻抗短路掉差模信号。

图4.1.3：差模电容示意图56共模干扰在电路回路中存在大小相等、方向相同的干扰电流，并且干扰电流在导线与地线中传输。

产生的原因电网串入共模电压、辐射干扰(如雷电) 在信号线上感应出共模电压、接地电压存在电位差引入共模电压。

如何影响设备因为在负载两端没有电位差，所有的共模电流都通过电缆和地之间的寄生电容流向地线，由于电路的非平衡性。

相同的共摸电压会在信号线和信号地线上产生不同的幅度的共模电流。

从而产生差模电压，形成干扰。

如何滤除共模干扰主要采用共模线圈和共模电容。

图4.2.1：共模干扰示意图57共模线圈图4.2.2：共模线圈示意图共模线圈和差模线圈原理比较类似，都是利用线圈高频时的高阻抗来衰减干扰信号。

共模线圈和差模线圈绕线方法刚好相反。

共模线圈对方向相反的电流基本不起作用。

共模电容共模电容的工作原理和差模电容的工作原理是一致的，都是利用电容的高频低阻抗，使高频干扰信号短路，而低频时电路不受任何影响。

只是差模电容是两极之间短路。

而共模电容是线对地短路。

图4.2.3：共模电容示意图58线圈抑制频率响应实际的电感是L 、C 的并联网络（忽略绕组的电阻）它的阻抗特性如图4.3.1所示，图4.3.1：电感频率响应图DM (LC)-1/2从图上可知，在谐振频率以下，呈现电感的阻抗特性，谐振频率以上，呈现电容的阻抗特性，随着频率的升高．阻抗越来越小，失去对干扰的抑制作用。

开关电源的共模干扰抑制技术开关电源共模电磁干扰（EMI）对策详解開關電源的共模干擾抑制技術|開關電源共模電磁干擾(EMI)對策詳解0 引言由於MOSFET及IGBT和軟開關技術在電力電子電路中的廣泛應用，使得功率變換器的開關頻率越來越高，結構更加緊湊，但亦帶來許多問題，如寄生元件產生的影響加劇，電磁輻射加劇等，所以EMI 問題是目前電力電子界關注的主要問題之一。

傳導是電力電子裝置中干擾傳播的重要途徑。

差模干擾和共模干擾是主要的傳導干擾形態。

多數情況下，功率變換器的傳導干擾以共模干擾為主。

本文介紹了一種基於補償原理的無源共模干擾抑制技術，並成功地應用於多種功率變換器拓撲中。

理論和實驗結果都證明了，它能有效地減小電路中的高頻傳導共模干擾。

這一方案的優越性在於，它無需額外的控制電路和輔助電源，不依賴於電源變換器其他部分的運行情況，結構簡單、緊湊。

1   補償原理共模雜訊與差模雜訊產生的內部機制有所不同：差模雜訊主要由開關變換器的脈動電流引起；共模雜訊則主要由較高的d/d與雜散參數間相互作用而產生的高頻振盪引起。

如圖1所示。

共模電流包含連線到接地面的位移電流，同時，由於開關器件端子上的d/d是最大的，所以開關器件與散熱片之間的雜散電容也將產生共模電流。

圖2給出了這種新型共模雜訊抑制電路所依據的本質概念。

開關器件的d/d通過外殼和散熱片之間的寄生電容對地形成雜訊電流。

抑制電路通過檢測器件的d/d，並把它反相，然後加到一個補償電容上面，從而形成補償電流對雜訊電流的抵消。

即補償電流與雜訊電流等幅但相位相差180°，並且也流入接地層。

根據基爾霍夫電流定律，這兩股電流在接地點匯流為零，於是50Ω的阻抗平衡網路（LISN）電阻（接測量接收機的BNC埠）上的共模雜訊電壓被大大減弱了。

圖1 CM及DM雜訊電流的耦合路徑示意圖圖2 提出的共模雜訊消除方法2 基於補償原理的共模干擾抑制技術在開關電源中的應用本文以單端反激電路為例，介紹基於補償原理的共模干擾抑制技術在功率變換器中的應用。

共模干扰与差模干扰一、共模干扰(1)什么是共模干扰共模干扰是两个幅度相同，相位相同的信号。

在两个设备之间传输电源或者信号的传输线至少有两根，如图1所示：图1在上图模型中，电源或者信号在传输过程中一般有三种可能会产生共模干扰。

第一种：外界电磁场在传输线1和传输线2上同时感应出电压，由此感应电压产生感应电流并在传输线上传播，如图2所示：图2第二种：设备1和设备2的接地点GND1和GND2电位不相同，导致实际的两个设备之间存在压差，从而产生感应电流在两根传输线上传播，如图3所示：图3第三种：传输线1和传输线2与图1中GND也就是大地存在电位差，也就是两个导线做去路，地线做来路，这样电缆上同样也会存在共模电流，如图4所示：图4(2)如何抑制共模干扰知道了什么是共模干扰以及其产生的缘由，那么抑制共模干扰就有了头绪。

通常采用以下方法减小共模干扰的影响：1．屏蔽和绝缘：使用屏蔽电缆或屏蔽盒，以阻止外部干扰信号进入信号线或电路。

2．差分信号：使用差分信号传输，其中信号由两个相对的信号线组成，共模干扰信号会在两个线上产生相同的影响，从而在接收端可以被抵消。

3．地线设计：优化地线和接地系统，以减小地线噪声和共模干扰。

4．滤波器：使用共模电感来去除共模干扰信号，通常是在接收端或信号处理器中使用。

二、差模干扰(1)什么是差模干扰差模干扰是两个幅度相同，方向相反的信号。

差模干扰就是线与线之间的干扰，指电源与设备之间的传导线构成的回路中存在的电压尖峰、跳动等。

模型如图5所示图5(2)如何抑制差模干扰1．使用差模电感：差模电感是通过将两个同向匝数相同的线圈按照特定规则绕制而成的。

它的理论特性是在差模电流下表现出高阻抗，而在共模电流下则表现为零阻抗。

在电路中，差模电感的主要功能是消除电路中的差模信号。

2．使用差模电容：电容的阻抗随频率变化特性是Z=1/(2πfC)，可见差模干扰的频率越高，电容对其的阻抗越低。

我们可以利用这个特性将差模干扰旁路掉。

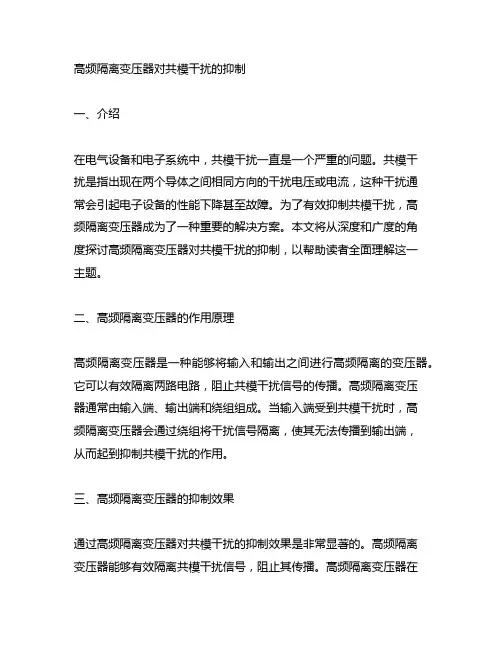

高频隔离变压器对共模干扰的抑制一、介绍在电气设备和电子系统中，共模干扰一直是一个严重的问题。

共模干扰是指出现在两个导体之间相同方向的干扰电压或电流，这种干扰通常会引起电子设备的性能下降甚至故障。

为了有效抑制共模干扰，高频隔离变压器成为了一种重要的解决方案。

本文将从深度和广度的角度探讨高频隔离变压器对共模干扰的抑制，以帮助读者全面理解这一主题。

二、高频隔离变压器的作用原理高频隔离变压器是一种能够将输入和输出之间进行高频隔离的变压器。

它可以有效隔离两路电路，阻止共模干扰信号的传播。

高频隔离变压器通常由输入端、输出端和绕组组成。

当输入端受到共模干扰时，高频隔离变压器会通过绕组将干扰信号隔离，使其无法传播到输出端，从而起到抑制共模干扰的作用。

三、高频隔离变压器的抑制效果通过高频隔离变压器对共模干扰的抑制效果是非常显著的。

高频隔离变压器能够有效隔离共模干扰信号，阻止其传播。

高频隔离变压器在信号传输过程中可以起到滤波作用，进一步抑制共模干扰的影响。

使用高频隔离变压器可以大大提高系统的抗干扰能力，保证系统的稳定性和可靠性。

四、个人观点和理解在我看来，高频隔离变压器是一种非常有效的抑制共模干扰的解决方案。

它不仅能够有效隔离共模干扰信号，还能够提高系统的抗干扰能力。

在实际的电气设备和电子系统中，使用高频隔离变压器可以保证系统的稳定性和可靠性，是一种非常值得推广的技术。

五、总结通过全面评估高频隔离变压器对共模干扰的抑制，我们可以得出结论：高频隔离变压器在抑制共模干扰方面具有卓越的效果。

它通过隔离和滤波的方式，有效地抑制了共模干扰对系统的影响，保证了系统的稳定性和可靠性。

在电气设备和电子系统中，应用高频隔离变压器是一种非常重要的技高频隔离变压器在抑制共模干扰方面的优势还体现在以下几个方面：1. 提高电子设备的性能共模干扰会对电子设备的性能造成不利影响，导致设备的稳定性和可靠性降低。

而采用高频隔离变压器可以有效地隔离共模干扰信号，保证设备正常运行，提高设备的性能和运行效率。

EMC干货之共模干扰什么是共模与差模电器设备的电源线，电话等的通信线, 与其它设备或外围设备相互交换的通讯线路,至少有两根导线,这两根导线作为往返线路输送电力或信号，在这两根导线之外通常还有第三导体,这就是"地线"。

电压和电流的变化通过导线传输时有两种形态, 一种是两根导线分别做为往返线路传输, 我们称之为"差模"；另一种是两根导线做去路,地线做返回传输, 我们称之为"共模"。

如上图, 蓝色信号是在两根导线内部作往返传输的，我们称之为"差模"；而黄信号是在信号与地线之间传输的，我们称之为"共模"。

共模干扰与差模干扰任何两根电源线或通信线上所存在的干扰，均可用共模干扰和差模干扰来表示：共模干扰在导线与地（机壳）之间传输，属于非对称性干扰，它定义为任何载流导体与参考地之间的不希望有的电位差；差模干扰在两导线之间传输，属于对称性干扰,它定义为任何两个载流导体之间的不希望有的电位差。

在一般情况下，共模干扰幅度大、频率高，还可以通过导线产生辐射，所造成的干扰较大。

差模干扰幅度小、频率低、所造成的干扰较小。

共模干扰信号共模干扰的电流大小不一定相等，但是方向（相位）相同的。

电气设备对外的干扰多以共模干扰为主，外来的干扰也多以共模干扰为主，共模干扰本身一般不会对设备产生危害，但是如果共模干扰转变为差模干扰，干扰就严重了，因为有用信号都是差模信号。

差模干扰信号差模干扰的电流大小相等，方向（相位）相反。

由于走线的分布电容、电感、信号走线阻抗不连续，以及信号回流路径流过了意料之外的通路等，差模电流会转换成共模电流。

共模干扰产生原因1. 电网串入共模干扰电压。

2. 辐射干扰（如雷电，设备电弧，附近电台，大功率辐射源）在信号线上感应出共模干扰，原因是交变的磁场产生交变的电流，地线－零线回路面积与地线－火线回路面积不相同，两个回路阻抗不同等原因造成电流大小不同。

开关电源的共模干扰抑制技术|开关电源共模电磁干扰(EMI)对策详解由于MOSFET及IGBT和软开关技术在电力电子电路中的广泛应用，使得功率变换器的开关频率越来越高，结构更加紧凑，但亦带来许多问题，如寄生元件产生的影响加剧，电磁辐射加剧等，所以EMI问题是目前电力电子界关注的主要问题之一。

传导是电力电子装置中干扰传播的重要途径。

差模干扰和共模干扰是主要的传导干扰形态。

多数情况下，功率变换器的传导干扰以共模干扰为主。

本文介绍了一种基于补偿原理的无源共模干扰抑制技术，并成功地应用于多种功率变换器拓扑中。

理论和实验结果都证明了，它能有效地减小电路中的高频传导共模干扰。

这一方案的优越性在于，它无需额外的控制电路和辅助电源，不依赖于电源变换器其他部分的运行情况，结构简单、紧凑。

1 补偿原理共模噪声与差模噪声产生的内部机制有所不同：差模噪声主要由开关变换器的脉动电流引起；共模噪声则主要由较高的d/d与杂散参数间相互作用而产生的高频振荡引起。

如图1所示。

共模电流包含连线到接地面的位移电流，同时，由于开关器件端子上的d/d是最大的，所以开关器件与散热片之间的杂散电容也将产生共模电流。

图2给出了这种新型共模噪声抑制电路所依据的本质概念。

开关器件的d/d通过外壳和散热片之间的寄生电容对地形成噪声电流。

抑制电路通过检测器件的d/d，并把它反相，然后加到一个补偿电容上面，从而形成补偿电流对噪声电流的抵消。

即补偿电流与噪声电流等幅但相位相差180°，并且也流入接地层。

根据基尔霍夫电流定律，这两股电流在接地点汇流为零，于是50Ω的阻抗平衡网络（LISN）电阻（接测量接收机的BNC端口）上的共模噪声电压被大大减弱了。

图1 CM及DM噪声电流的耦合路径示意图图2 提出的共模噪声消除方法2 基于补偿原理的共模干扰抑制技术在开关电源中的应用本文以单端反激电路为例，介绍基于补偿原理的共模干扰抑制技术在功率变换器中的应用。

图3给出了典型单端反激变换器的拓扑结构，并加入了新的共模噪声抑制电路。

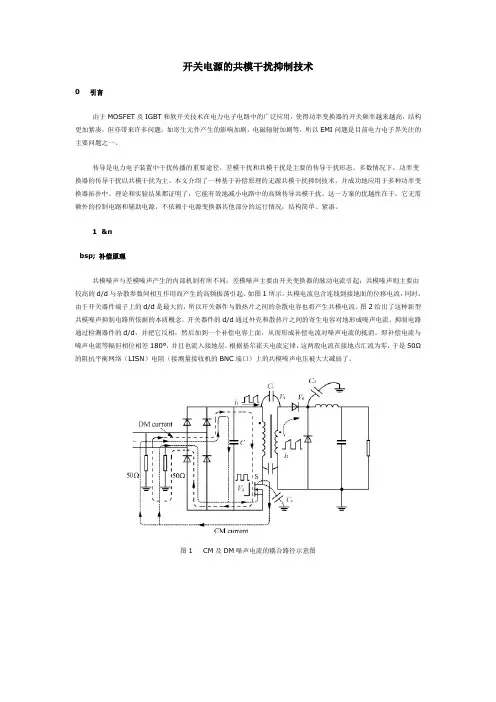

开关电源的共模干扰抑制技术0 引言由于MOSFET及IGBT和软开关技术在电力电子电路中的广泛应用，使得功率变换器的开关频率越来越高，结构更加紧凑，但亦带来许多问题，如寄生元件产生的影响加剧，电磁辐射加剧等，所以EMI问题是目前电力电子界关注的主要问题之一。

传导是电力电子装置中干扰传播的重要途径。

差模干扰和共模干扰是主要的传导干扰形态。

多数情况下，功率变换器的传导干扰以共模干扰为主。

本文介绍了一种基于补偿原理的无源共模干扰抑制技术，并成功地应用于多种功率变换器拓扑中。

理论和实验结果都证明了，它能有效地减小电路中的高频传导共模干扰。

这一方案的优越性在于，它无需额外的控制电路和辅助电源，不依赖于电源变换器其他部分的运行情况，结构简单、紧凑。

1   补偿原理共模噪声与差模噪声产生的内部机制有所不同：差模噪声主要由开关变换器的脉动电流引起；共模噪声则主要由较高的d/d与杂散参数间相互作用而产生的高频振荡引起。

如图1所示。

共模电流包含连线到接地面的位移电流，同时，由于开关器件端子上的d/d是最大的，所以开关器件与散热片之间的杂散电容也将产生共模电流。

图2给出了这种新型共模噪声抑制电路所依据的本质概念。

开关器件的d/d通过外壳和散热片之间的寄生电容对地形成噪声电流。

抑制电路通过检测器件的d/d，并把它反相，然后加到一个补偿电容上面，从而形成补偿电流对噪声电流的抵消。

即补偿电流与噪声电流等幅但相位相差180°，并且也流入接地层。

根据基尔霍夫电流定律，这两股电流在接地点汇流为零，于是50Ω的阻抗平衡网络（LISN）电阻（接测量接收机的BNC端口）上的共模噪声电压被大大减弱了。

图1 CM及DM噪声电流的耦合路径示意图图2 提出的共模噪声消除方法2 基于补偿原理的共模干扰抑制技术在开关电源中的应用本文以单端反激电路为例，介绍基于补偿原理的共模干扰抑制技术在功率变换器中的应用。

图3给出了典型单端反激变换器的拓扑结构，并加入了新的共模噪声抑制电路。

串模干扰共模干扰概念以及抑制方法发布日期：2010-03-11仪表在工业生产的现场使用的条件常常是很复杂的。

被测量的参数又往往被转换成微弱的低电平电压信号，并通过长距离传输至二次表或者计算机系统。

因此除了有用的信号外，经常会出现一些与被测信号无关的电压或电流存在。

这种无关的电压或电流信号我们称之为“干扰”（也叫噪声）。

干扰的来源有很多种，通常我们所说的干扰是电气的干扰，但是在广义上热噪声、温度效应、化学效应、振动等都可能给测量带来影响，产生干扰。

在测量过程中，如果不能排除这些干扰的影响，仪表就不能够正常的工作。

根据仪表输入端干扰的作用方式，可分为串模干扰和共模干扰。

串模干扰是指叠加在被测信号上的干扰；共模干扰是加在仪表任一输入端与地之间的干扰。

干扰来自于干扰源，它们在仪表内外都可能存在。

在仪表外部，一些大功率的用电设备以及电力设备都可能成为干扰源，而在仪表内部的电源变压器、机电器、开关以及电源线等也均可能成为干扰源1) 串模干扰的抑制串模干扰与被测信号所处的地位相同，因此一旦产生串模干扰，就不容易消除。

所以应当首先防止它的产生。

防止串模干扰的措施一般有以下这些：* 信号导线的扭绞。

由于把信号导线扭绞在一起能使信号回路包围的面积大为减少，而且是两根信号导线到干扰源的距离能大致相等，分布电容也能大致相同，所以能使由磁场和电场通过感应耦合进入回路的串模干扰大为减小。

* 屏蔽。

为了防止电场的干扰，可以把信号导线用金属包起来。

通常的做法是在导线外包一层金属网（或者铁磁材料），外套绝缘层。

屏蔽的目的就是隔断“场”的耦合，抑制各种“场”的干扰。

屏蔽层需要接地，才能够防止干扰。

* 滤波。

对于变化速度很慢的直流信号，可以在仪表的输入端加入滤波电路，以使混杂于信号的干扰衰减到最小。

但是在实际的工程设计中，这种方法一般很少用，通常，这一点在仪表的电路设计过程中就已经考虑了。

以上的几种方法是主要是针对与不可避免的干扰场形成后的被动抑制措施，但是在实际过程中，我们应当尽量避免干扰场的形成。

串模干扰：series mode interference串模干扰是指干扰电压与有效信号串联叠加后作用到仪表上的。

串模干扰通常来自于高压输电线、与信号线平行铺设的电源线及大电流控制线所产生的空间电磁场。

由传感感器来的信号线有时长达一二百米，干扰源通过电磁感应和静电耦合作用加上如此之长的信号线上的感应电压数值是相当可观的。

例如一路电线与信号线平行敷设时，信号线上的电磁感应电压和静电感应电压分别都可达到毫伏级，然而来自传感的有效信号电压的动态范围通常仅有几十毫伏，甚至更小。

除了信号线引入的串模干扰外，信号源本身固有的漂移，纹波和噪声，以及电源变压器不良屏蔽或稳压滤波效果不良等也会引入串模干扰。

串模干扰也称作差模干扰，是指由两条信号线本身作为回路时，由于外界干扰源或设备内部本身耦合而产生干扰信号。

在差分放大器中，放大器不能区分串模干扰和信号，会一并加以放大。

因此，差模干扰是差分放大电路最难克服的问题之一。

克服串模干扰最常用和有效的方法是用双绞线传输信号，并且双绞线的绞距越小、线距越近则抑制串模干扰的能力越强。

局域网中广泛使用的五类线就是如此。

但在某些不能使用双绞线的情况下（例如AV、CATV的同轴电缆），则只能通过加强线本身的屏蔽、合理布线解决。

共模干扰中文名称：共模干扰英文名称：common-mode interference定义：两个信号线之间或者一个信号线和地线之间的干扰。

由陈伟华主编的《电磁兼容实用手册》中对“共模”干扰的定义是指电源线对大地，或中线对大地之间的电位差。

对于三相电路来说，共模干扰存在于任何一相与大地之间。

共模干扰有时也称为纵模干扰，不对称干扰或接地干扰，这是载流导体与大地之间的电位差。

它与差模的区别是差模干扰存在于电源相线与中线之间。

共模干扰往往是指同时加载在各个输入信号接口段的共有的信号干扰。

共模干扰是在信号线与地之间传输，属于非对称性干扰。

消除共模干扰的方法包括：（1）采用屏蔽双绞线并有效接地（2）强电场的地方还要考虑采用镀锌管屏蔽（3）布线时远离高压线，更不能将高压电源线和信号线捆在一起走线。

消除共模干扰的方法嘿，朋友们！今天咱来聊聊消除共模干扰的那些事儿。

你说这共模干扰啊，就像是一只调皮捣蛋的小猴子，时不时就来给咱捣捣乱，让咱的电路啊、设备啊不得安宁。

那怎么对付这小调皮呢？咱先得了解它是咋来的呀。

就好比你知道了敌人从哪儿来，才能更好地防守不是？共模干扰可能从各种地方钻进咱的系统，像什么电源啦、信号线啦。

然后呢，咱就可以使出一些招数啦！比如说接地，就像给小猴子建个笼子，把它关起来，让它没法乱跑乱跳。

把该接地的地方接好，能大大减少共模干扰的影响呢。

还有滤波呀，这就像是给电路戴上了一副神奇的眼镜，能把那些捣乱的共模干扰给过滤掉，只让有用的信号通过。

这多好呀，把坏的挡在外面，留下好的。

再说说屏蔽，这就像是给设备穿上了一层厚厚的铠甲，让共模干扰没法轻易伤害到它。

你想想看，如果没有这些方法，那咱的电路不就乱套啦？各种奇怪的信号乱窜，设备还能正常工作吗？那肯定不行呀！咱平时生活中也有类似的情况呀。

就好比你家里来了个调皮的小朋友，到处捣乱，你不得想办法让他安静下来，或者给他找点事儿做，别让他捣乱嘛。

这和消除共模干扰不是一个道理嘛！而且呀，这些方法可都得认真去做，不能马虎。

就像你盖房子，每一块砖都得放好，不然房子能结实吗？对待共模干扰也是一样，每个细节都得注意到。

咱可不能小瞧了这共模干扰，它要是闹腾起来，那后果可不堪设想。

你想想，要是因为它让你的重要设备出了故障，那得损失多大呀！所以呀，大家一定要重视起来，把这些方法都用上，让共模干扰无处可逃！让咱的电路、设备都能稳稳当当、顺顺利利地工作。

这样咱才能安心呀，是不是？反正我是觉得这是特别重要的事儿，咱可不能马虎对待哟！。

共模干扰实例分析与抑制方法作者：孙洪洁来源：《数字技术与应用》2019年第06期摘要：以DMIS系统无线车次号信息上传时出现误码、丢包的实例，对共模干扰的形成及抑制方法做了分析说明。

关键词：共模干扰;地环路;光电耦合器中图分类号：TN972 文献标识码：A 文章编号：1007-9416（2019）06-0078-020 引言京哈线龙家营车站DMIS系统无线车次号信息上传中，北京铁路局会调中心：终端收不到上传的机车车次号信息，上传数据频繁出现误码、丢包现象，导致铁路运输指挥信息不畅。

经综合分析、反复论证，认为：所联接的设备间地电位有压差，产生了共模干扰。

共模干扰造成上传数据频繁出现误码、丢包现象。

1 共模干扰及其危害1.1 共模干扰由陈伟华主编的《电磁兼容实用手册》中对“共模”干扰的定义是：指电源线对大地，或中线对大地之间的电位差。

对于三相电路来说，共模干扰存在于任何一相与大地之间。

共模干扰有时也称为纵模干扰，不对称干扰或接地干扰，这是载流导体与大地之间的电位差。

1.2 共模干扰的危害共模干扰往往造成电子设备之间数据传输误码、丢包、工作异常、计算机运行错误、自控设备误动作等，直接影响到整个系统的可靠性和对稳定性，甚至危及人身安全。

2 地环路中产生的共模干扰共模干扰主要可以分为两种：一种是侵入设备的共模干扰，另一种是从设备内部辐射出来的共模干扰。

侵入设备的共模干扰主要由地环路引起。

3 抑制共模干扰的方法电磁干扰抑制技术主要在以下几方面考虑：（1）抑制干扰源，消除干扰产生的条件、因素;（2）消除干扰源和受扰设备之间的耦合和辐射;（3）提高受扰设备的抗干扰能力。

为此，抑制共模干扰常用的方法有：屏蔽、接地、隔离和滤波。

3.1 断开设备间地环路共模干扰产生的根本原因就是：设备间存在地电位差，从而形成了共模电流，导致产生干扰。

如切断设备之间地连接，就消除了产生土壤，共模干扰就不能够形成。

为此可知：直接、有效的方法是将设备之间的地环路断开。

开关电源共模电流干扰—三回路模型介绍（开关电源）共模电流模型可以用下面三个回路来简单说明。

在开关管共模电压的驱动下，形成输入回路、输出回路和输入-输出大回路。

从传导发射的角度来说，我们希望减少输入回路和输入-输出大回路的共（模电）流，从辐射发射角度来说，我们一方面希望减小共模电流，另一方面要减小各个回路面积。

另一方面，共模电流大小与（产品）的接地状态息息相关。

因为共模电流一般要从（PCB）上通过分布（电容）或者PCB与机壳的接地线流向机壳地，然后通过机壳与大地的分布电容或者机壳的接地线流向大地最后再回到共模电压源，产品的机壳接地状态好坏对分布电容和接地阻抗的的影响很大，这些都会影响共模回路阻抗的大小，最终影响共模电流的大小。

我们通过两个例子来说明产品接地状态对共模电流的影响。

** 例子1如下：**现象：某台设备在进行CE102试验时候，发现如下现象，将受试设备直接放在测试台的金属板上，传导发射就会超标；但是如果将受试设备与金属板之间垫上一块绝缘物，测试结果就会合格。

产品的共模电压一般以某个较大的金属物体为参考点，当将产品与金属桌之间垫上一个绝缘物体后增加了共模（电流）的回路阻抗，因此减小了共模电流的大小，从而减小了产品的传导发射。

而差模传导发射电流回流路径不经过产品的接地线，所以接地状态对差模传导电流没有影响，这说明该产品共模滤波能力不足，经检查发现，（电源）（滤波器）与金属机箱之间搭接的不好，降低了滤波器的共模滤波能力。

由于共模滤波电容的接地点是机壳地，当滤波器与机壳的搭接效果不好时，，会降低共模滤波器的滤波效果，从而会使更多的共模电流流向LISN，从而使传导发射超标，当将产品与受试设备与金属板之间垫上一块绝缘物后，增加了流向LISN回路共模阻抗，从而减小改回路共模电流减小共模传导发射。

** 例子2如下：**现象：某（数控）机床，发现当将控制单元的金属外壳与机床连接起来时候，控制单元便会不正常工作，而如果将控制单元与机床之间垫一个绝缘物体干扰现象就会消失。

一种共模瞬态干扰抑制电路、隔离器的制作方法（最新版4篇）目录（篇1）一、共模瞬态干扰抑制电路的概念与重要性二、共模瞬态干扰抑制电路的制作方法1.确定共模瞬态干扰的来源与特性2.选择合适的共模瞬态干扰抑制电路3.隔离器的制作方法4.测试与优化共模瞬态干扰抑制电路三、共模瞬态干扰抑制电路的应用场景与效果四、总结与展望正文（篇1）一、共模瞬态干扰抑制电路的概念与重要性共模瞬态干扰抑制电路，是一种用于抑制电子设备中出现的共模瞬态干扰的电路。

共模瞬态干扰是指在电子设备运行过程中，由于外界干扰或者设备内部元件的切换等原因，产生的瞬间电压波动。

这种干扰会对设备的稳定性和可靠性产生影响，因此，共模瞬态干扰抑制电路在电子设备中具有非常重要的作用。

目录（篇2）一、共模瞬态干扰抑制电路的概念与重要性二、共模瞬态干扰抑制电路的制作方法1.器件选择2.电路设计3.测试与验证三、隔离器的制作方法1.器件选择2.电路设计3.测试与验证四、共模瞬态干扰抑制电路和隔离器在实际应用中的作用正文（篇2）一、共模瞬态干扰抑制电路的概念与重要性共模瞬态干扰抑制电路，是一种用于抑制电力系统中瞬态共模干扰的电路。

共模瞬态干扰是指电力系统中出现的一种瞬时电压干扰，其特点是电压的正负波形同时出现，且波形上升和下降时间非常短。

这种干扰会对电力系统中的设备和元器件造成很大的损害，因此，抑制共模瞬态干扰是电力系统中非常重要的一个问题。

二、共模瞬态干扰抑制电路的制作方法共模瞬态干扰抑制电路的制作方法主要包括器件选择、电路设计和测试与验证三个步骤。

1.器件选择在制作共模瞬态干扰抑制电路时，需要选择合适的器件。

常用的器件包括隔离器、滤波器、电容器、电阻器等。

其中，隔离器是最关键的器件之一，其作用是将输入和输出隔离，保护电路不受外部干扰。

2.电路设计共模瞬态干扰抑制电路的设计需要考虑以下几个方面：（1）电路的稳定性：电路应当在共模瞬态干扰出现时保持稳定，不受干扰影响。

共模电感抑制emc的原理及应用下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!共模电感抑制EMC的原理及应用1. 引言电磁兼容性（EMC）是电子设备设计中不可忽视的重要方面之一。

共模干扰抑制实例安徽电子科学研究所李浩共模干扰无处不在，一般情况下，消除或抑制共模干扰是设计信号调理电路必须面对的问题。

尤其是针对微弱信号采集调理电路，只有采集妥当的措施才能保证电路具备良好的抑制共模干扰性能，并正常工作。

例如心电采集电路，电路所要采集的是人体不同电位点间的电位差，此电位差正常在8mV以下，典型值为1mV。

人体又通常不可避免的暴露在工频干扰的空间之中，良好的抑制50Hz工频共模干扰是心电采集电路的基本要求之一。

下面以单导联心电采集电路为例，分析共模干扰转化为差模干扰对测量产生影响及右腿驱动电路引入对共模干扰的抑制能力。

单导联包括LA、RA和LL。

LA和RA为I导联检测电极，LL为右腿驱动电极。

心电芯片中集成的仪表放大器本身具有一定的共模抑制能力，但由于所接导联线长度长，线路布局差异等因数，导致差分输入的两端阻抗不能完全对称，较强的共模干扰就会转换为差分干扰进入仪表放大器，造成较大的输出干扰。

心电电路中LL电极实际上是取差分输入端的共模电压经反相后输入到人体，以将差分输入端的共模电压成分抵消或减小。

通过图示分析如下。

（1）理想状态下，无共模干扰，差分输入两端阻抗完全匹配，输出信号完全是两点间电位差。

图1（2）实际情况下，空间存在共模干扰。

图2（3）为便于立即结算等效为下图，如果差分输入两端阻抗完全匹配，一定范围内的共模干扰电压V仍不会对输出产生影响。

图3（4）实际上，差分输入端存在阻抗，如果两端阻抗完全对称，则仍不会对输出产生影响。

图4（5）等效为以下电路便于理解计算，R LA和R RA等效为两个输入端的阻抗，其差异设计为51kΩ（依据YY1139-2013标准），该阻抗的差异主要源自皮肤-电极阻抗不平衡，即同一患者身上连接的两个电极间的阻抗预期变化较大。

如果皮肤-电极阻抗存在不平衡，考虑到任何电极对地的有限阻抗，共模电路将产生差分信号。

共模电压之所以取值10V，也是依据YY1139-2013标准。

什么是共模⼲扰和差模⼲扰？教你如何抑制这两种⼲扰前⾔如果你对EMC有⼀定的了解，你⼀定听过EMC测试主要测两⼤类⼲扰，⼀是传导，⼆是发射。

传导噪声⼜可以分为两⼤类，⼀种是差模噪声，另⼀种是共模噪声。

共模⼲扰与差模⼲扰什么是差模噪声和共模噪声在下图中，表⽰⼀个线路板装在⾦属外壳中，我们具体来具体分析⼀下。

在差分模式噪声中，噪声源出现在电源线两端并与电源构成串联的关系，在图中我们明显可以发现共模噪声电流的⽅向与电源电流的⽅向相同。

那么我们为什么叫它差模电流呢？之所以称为“差模”，是因为输出电流和返回电流的⽅向相反。

差模噪声与共模噪声那么什么是共模噪声呢？共模噪声其实就是通过杂散电容等泄漏的噪声电流通过地返回到电源线的噪声。

之所以称之为“共模”噪声，是因为电源的正（+）侧和负（-）侧上的噪声电流⽅向相同，这样电源线的正负噪声压差为0。

如上所述，⽆论是共模噪声，还是差模噪声，这些类型的噪声是属于传导辐射。

但是，由于噪声电流在电源线中流动，因此仍然会辐射出噪声。

共模噪声和差模噪声的差异由差模噪声引起的辐射电场强度Ed可以使⽤下图中的左边的公式表⽰，Id是差分模式下的噪声电流，r是到观察点的距离，f是噪声频率。

差模噪声会产⽣噪声电流环路，因此环路⾯积S成为影响差模噪声强度的重要因素。

由公式可知，如果其他元素不变，较⼤的环路⾯积，电场强度会更⾼。

由共模噪声引起的辐射的电场强度Ec可以由下图中右边的公式表⽰。

电缆长度L是⼀个重要的影响因素。

计算实例下图中是⼀个计算实例，当然，由于实际应⽤中的线缆⼀般⽐较复杂，⼀般只能定性分析，通过这个例⼦我们可以得出重要的结论，对于相同的噪声电流值，共模噪声引起的辐射⼲扰强度要⼤得多在这个⽰例中，共模噪声⼲扰强度⼤约是差模噪声强度的100倍。

所以在考虑解决辐射的措施时，应记住，应对共模噪声的措施尤为重要。

当然这不是说差模⼲扰就不⽤管了，只是要有侧重点。

计算实例总结总结⼀下，为了减⼩差分模式噪声，我们采取的最基本措施是通过使⽤双绞线电缆来减⼩环路⾯积S，对于共模噪声，尽可能缩短电缆长度。

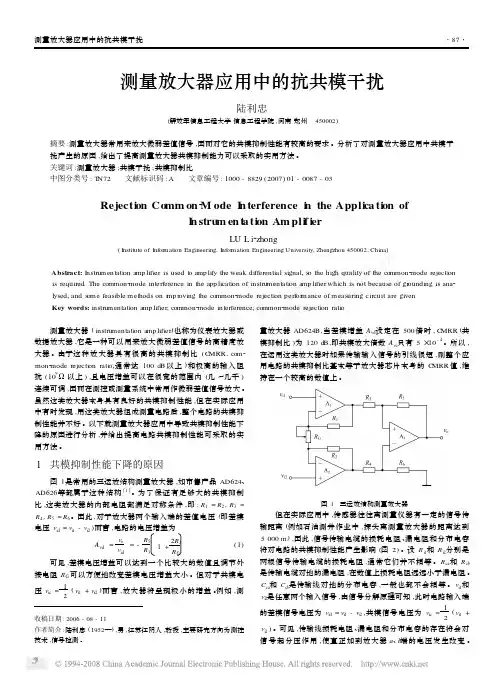

差动放⼤电路共模⼲扰抑制摘要:电磁流量计输出的流速信号⾮常微弱，⽬_‘常叠加共模⼲扰，经信号调理电路放⼤后，会导致信噪⽐很低，甚⾄淹没有⽤信号.针对这问题提出了利⽤前置放⼤电路有效抑制共模⼲扰，对其进⾏定性、定量分析，给出实际可⾏的提⾼差动放⼤电路输⼊阻抗的设计，并进⾏分析、推导和对⽐计算，证明其可以很⼤限度抑制共模⼲扰，提⾼测量准确度.关键词:差动放⼤电路;共模⼲扰;输⼊阻抗;电磁流量计1引⾔电磁流量计传感器的输出是微弱的感应电动势，⼀般只有毫伏级，甚⾄低到⼉⼗微伏，需要数千倍的前置放⼤器对其进⾏放⼤[‘{.但所叠加的共模⼲扰往往要⼤于被测信号，⼀同被放⼤后会导致信噪⽐很低，甚⾄淹没流速信号，⽆法实现测量.因此，如何在前置放⼤电路中有效的抑制共模⼲扰，是进⾏准确测量的关键.共模⼲扰是指存在信号输⼊端与参考地问的⼲扰，主要来⾃各接地点问的电位差以及⼲扰电流在各接地线上产⽣的电压降.在前置放⼤电路中尽可能使各接地端汇聚⼀点，可以相对减弱共模⼲扰的影响.为了进⼀步提⾼抑制共模⼲扰的能⼒，本⽂对前置放⼤电路的差动输⼊级进⾏分析研究，给出⼀种能有效抑制共模⼲扰的差动放⼤电路，理论和实验证明该⽅案是切实可⾏，能很⼤限度抑制共模⼲扰，提⾼测量准确度.2电磁流量计前置放⼤电路电磁流量计的前置放⼤电路能够放⼤传感器两电极问的差模信号(感应电动势)，抑制传感器两电极对地的共模信号，‘常见的应⽤电路如图i所⽰.3差动放⼤电路抑制共模⼲扰的分析实际应⽤中，差动放⼤器的输⼊除了差动信号外，还存在共模⼲扰信号，如图2所⽰.因此精确匹配电路的平衡对称，有利于抑制共模⼲扰.3 2定量分析为了简化分析，只考虑共模⼲扰的影响，可将差动信号设为零，⽬_由于同相并联差动放⼤电路的输⼊是对称的，可以只对A,部分进⾏讨论，得到差动放⼤器的输⼊等效电路，如图3所⽰.因此提⾼差动放⼤电路的输⼊阻抗，相当于提⾼其平衡对称的匹配程度，能有效地减⼩共模⼲扰的影响，使抑制共模⼲扰的能⼒得到提⾼.使差动放⼤电路抑制共模⼲扰的能⼒不能显著提⾼f }l.为此，采⽤可以放宽匹配要求的电路技术来提⾼输⼊阻抗.电阻R,的取值⽆关.上述设计可以提⾼差动放⼤电路的输⼊阻抗，增强抑制共模⼲扰的能⼒.在图5,图6的电路中，由于输⼊阻抗已接近⽆穷⼤，⼉乎不依赖R，的取值，放宽平衡匹配的要求，使其更具⼴泛的应⽤性.五电磁流量计测量时，共模⼲扰叠加在流速信号⾥，本⽂提出⽤差动放⼤电路抑制共模⼲扰，分析了提⾼差动放⼤电路的输⼊阻抗，能有效抑制共模⼲扰，给出具体的电路设计.结合实际应⽤，分析了采⽤⾃举电路提⾼差动放⼤电路输⼊阻抗时，兆欧级⼤电阻很难严格匹配，直接影响到电路的对称性，抑制共模⼲扰的能⼒不能显著提⾼.为此，提出采⽤运放来提⾼差动放⼤电路输⼊阻抗的⽅案，降低了电阻精确匹配的要求，⼤⼤提⾼共模⼲扰抑制能⼒.本设计适⽤于其它微弱信号检测系统，有较强的实⽤价值.。
