TX-05C 红外线对射检测电路

在探测器装入隐藏的预埋盒里时，所有的导线都应甩出预埋盒并且从探测器后面绕到探头底部端子插孔处。

在预埋盒里接好线后，检查并确保有足够的线长连接到端子插孔处。

（按照正确安装的要求， 露出豫埋盒的导线长度应在23厘米左右）。

探测器的所有接线都应从端子插孔处穿过。

为了准确地接线，从线终端剥去6mm 绝缘层作为连接线头，并将其插入相应的端子中，拧紧螺钉将线头压牢固。

发射/接收器组合单元的连线方式参见图6；图7是 CLASS A 和CLASS B 任一方式工作时的接线示意图；图8显示了使用远程测试盒（RTS451或RTS451KEY ）所必需的连接；而图9则显示了用于故障和报警的远程输出。

图6、探测器接线方式：图7、探测器A报警公共端 报警常开 报警公共端 报警常开未使用 故障公共端故障常闭复位输入 测试输入 AUX （-）远程火警输出 OUT （-） OUT （+） IN （-） IN （+）C0259-00C0272-00探测器发生不必要的报警。

在校准程序调试完成后，再向探测器安装/校准有关安装、调试和维修说明，请参看图10至14。

光束感烟探测器的调准分4个步骤完成：首次粗略校准、再次调节、最终调节和确认最终调节角度。

为了确保产品的正确调准，4个步骤必须全部正确执行。

如果探测器和反光镜的安装位置是按照本说明的安装指南执行的且准确履行调准步骤，则误报和有害的故障信号就会避免。

调准前检查事项：● 确保探测器和反光镜安全地安装在稳固的表面上；● 确保所有接线准确无误；● 确保探测器上的接线端子全部就位；● 调准程序完成后，确保在避免移动探测器的情况下，完成所有布线；● 根据安装距离，确保使用反光镜的数量准确。

在70-100米之间，需要增加反光镜的数量（共4个）并且使用安装附件BEAMLRK 工具；● 确保探测器和反光镜之间的光线清晰可见，而且反射物体不能离可见光线太近。

详细要求请参阅安装指南一节；● 确保探测器和反光镜之间的角度在工作参数范围内。

第一章主动红外对射探测器（探头）第一节双光束主动红外探测器一、产品型号规格1、命名规则2、双光束型号规格SAB－20 / 30 / 40 / 60 / 80 / 100室外警戒距离20米/30米/40米/ 60米/80米/100米二、组成及基本工作原理1、双光束主动红外探测器由投光器（T）和受光器（R）两部分组成。

2、由投光器发射出两束红外光，受光器在另一端接收由投光器发出的红外光辐射能量，并经过光电转变为电信号，此电信号经过适当处理后再送往报警控制器电路，如图所示：3、因为红外光为不可见光，所以在投光器和受光器之间构成了一道人眼看不同的封锁线，当有人穿越或阻挡红外光时，受光器输出的电信号会发生变化，从而启动报警控制器发出报警号。

三、各组成部件名称（如图2）五、外形尺寸（如图3）六、探测示意图（如图4）七、产品特点：※自动增益电路（AGC）设计，适应雨、雾、雪等恶劣天气；※采用日本技术菲涅尔螺纹透镜，多重聚焦，抗杂光能力强；※使用进口大功率发射管（金属包装管），光束射程远；※外壳采用PC塑料，韧性好，不变形，抗紫外线穿透能力强；※防雷电路设计。

※受光指示、OK指示、瞄准镜、对准电压测试八、主要技术参数：九、接线方法：十、安装与调试：1、安装方式有墙壁安装方式和固定支架安装方式（见说明书）；2、按九所示接线连接；3、调试：⑴取下瞄准镜，进行远距离观察；⑵调整上下调整螺钉及水平调整支架，使对面的探测器影像落入瞄准镜中间部位，此时受光器GOOD指示灯应点亮；⑶将万用表笔插入测试孔，再重复⑵的划线部分操作，使测试电压为4V左右为探测器正常工作状态，如调试使测试电压为4.3～4.5时，受光器GOOD指示灯最亮，探测器则处于最佳工作状态。

十一、注意事项：1、投光器和受光器之间不应遮挡物；2、安装支架（和基础）要稳固；3、受光器不能正对太阳；4、外管保持清洁；如有侵权请联系告知删除，感谢你们的配合！。

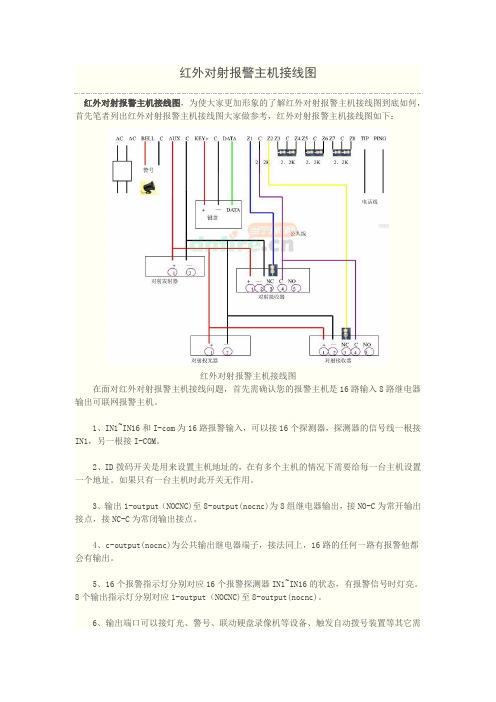

红外对射报警主机接线图
红外对射报警主机接线图，为使大家更加形象的了解红外对射报警主机接线图到底如何，首先笔者列出红外对射报警主机接线图大家做参考，红外对射报警主机接线图如下：
红外对射报警主机接线图
在面对红外对射报警主机接线问题，首先需确认您的报警主机是16路输入8路继电器输出可联网报警主机。

1、IN1~IN16和I-com为16路报警输入，可以接16个探测器，探测器的信号线一根接IN1，另一根接I-COM。

2、ID拨码开关是用来设置主机地址的，在有多个主机的情况下需要给每一台主机设置一个地址。

如果只有一台主机时此开关无作用。

3、输出1-output（NOCNC)至8-output(nocnc)为8组继电器输出，接NO-C为常开输出接点，接NC-C为常闭输出接点。

4、c-output(nocnc)为公共输出继电器端子，接法同上，16路的任何一路有报警他都会有输出。

5、16个报警指示灯分别对应16个报警探测器IN1~IN16的状态，有报警信号时灯亮。

8个输出指示灯分别对应1-output（NOCNC)至8-output(nocnc)。

6、输出端口可以接灯光、警号、联动硬盘录像机等设备、触发自动拨号装置等其它需
要联动的装置。

7、另外你的这台报警主机功能强大，CODE(D+GD-)是用来通讯的端口。

可以连接电脑和网络。

但是使用前需要按照实际的输入输出对应关系编程。

8、12V端口是外接直流12V电源的供电端子。

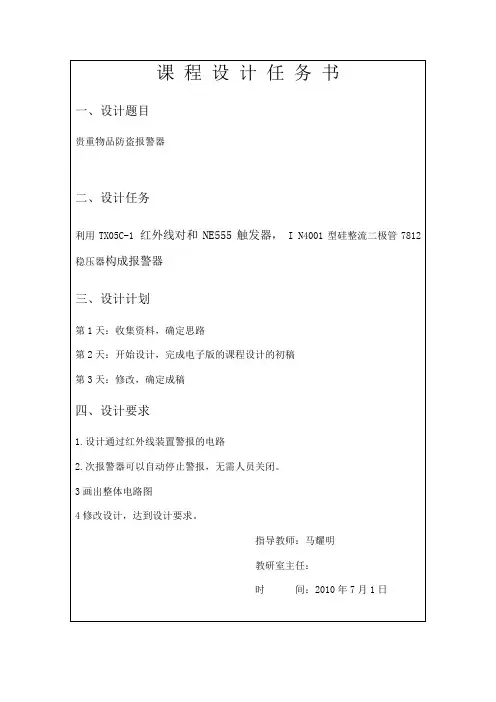

课程设计任务书一、设计题目贵重物品防盗报警器二、设计任务利用TX05C-1红外线对和NE555触发器， I N4001型硅整流二极管7812稳压器构成报警器三、设计计划第1天：收集资料，确定思路第2天：开始设计，完成电子版的课程设计的初稿第3天：修改，确定成稿四、设计要求1.设计通过红外线装置警报的电路2.次报警器可以自动停止警报，无需人员关闭。

3画出整体电路图4修改设计，达到设计要求。

指导教师：马耀明教研室主任：时间：2010年7月1日摘要TX05C-1是一种对射式的红外线检测电路,人眼不能直接观察到光线的传输路径。

其光路含有产品特定的密码，如在外部强制干涉或用其他光源解密，只能导致检测电路报警，而人体能够放射肉眼看不见的红外型，通过TX05C-1的检测，可以控制其输出端的高低电平，从而控制下一级触发器的开关。

NE555是一种应用特别广泛作用很大的的集成电路，属于小规模集成电路，在很多电子产品中都有应用。

NE555的作用是用内部的定时器来构成时基电路，给其他的电路提供时序脉冲。

I N4001型硅整流二极管用半导体锗或硅等材料制造。

硅整流二极管的击穿电压高，反向漏电流小，高温性能良好。

通常高压大功率整流二极管都用高纯单晶硅制造。

这种器件的结面积较大，能通过较大电流（可达上千安），但工作频率不高，一般在几十千赫以下。

整流二极管主要用于各种低频整流电路。

关键词：TX05C-1；红外线；NE555触发器；整流二极管目录引言．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.．．．1 1、主电路图简介．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.．．．2 1.1、主设计电路图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２1.2、主电路设计原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．２２、主电路各部件设计说明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３２．１、TX05C-1对式红外检测电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．３２．２、ＮＥ５５５触发器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４２．３、电源电路．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５３、结论．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６4、课程设计体会 (6)引言随着科学技术的发展，人民生活的逐年提高，越来越多的家庭变得更加的富裕，而社会的动乱不安却又造成了平民百姓的不幸，而以往的保险箱的设计复杂，造价成本过高，直接阻碍了保险箱的发展，而如今红外线的发展技术日益成熟，封装技术的不断提高，大大减少的造价成本，增强了红外线的应用领域。

消防红外对射接线与调试方法随着消防安全意识的提高，消防设备的应用越来越广泛。

其中，消防红外对射作为火灾自动报警系统中的重要组成部分，具有灵敏、准确、快速响应的特点，被广泛应用于各类建筑物和场所。

然而，消防红外对射的接线和调试对于使用者来说，还是一个比较棘手的问题。

本文将从接线和调试两个方面，为使用者介绍消防红外对射的相关知识。

一、接线方法消防红外对射的接线方法主要有三种：串联、并联和混合连接。

1. 串联连接：即消防红外对射的发射端（TX）和接收端（RX）依次相连。

串联连接的优点是简单、方便，适用于布线距离短、设备数量少的情况。

但是，由于串联连接会增加电路的阻抗，从而影响信号的传输和接收，容易产生误报警等问题。

因此，在实际应用中，不推荐采用串联连接。

2. 并联连接：即将多个消防红外对射的发射端和接收端分别相连，形成一个并联电路。

并联连接的优点是信号传输和接收稳定，不会产生误报警等问题。

但是，并联连接需要采用更多的电缆和接头，同时也需要较大的布线空间，适用于设备数量较多、布线距离较远的情况。

3. 混合连接：即在一定区域内，采用并联连接，而在不同区域内，则采用串联连接。

混合连接的优点是既能够有效避免串联连接产生的问题，同时又能够节省布线空间和成本。

但是，混合连接需要仔细规划布线方案，避免产生混乱和故障。

二、调试方法消防红外对射的调试方法主要包括以下几个方面：1. 在安装前，应对消防红外对射进行检测，确保发射端和接收端的灵敏度和响应速度正常。

2. 安装时，应避免对消防红外对射产生物理损伤，同时应保证安装的稳定性和准确性。

3. 在测试前，应进行预热，使设备达到正常工作状态。

4. 在测试时，应按照要求设置好测试条件和参数，确保测试结果的准确性和可靠性。

5. 在使用中，应定期对消防红外对射进行检测和维护，及时清除灰尘和杂质，保证设备的正常运行和信号的传输。

总之，消防红外对射的接线和调试是使用者必须掌握的基本知识。

艾礼富alef主动红外入侵探测器(红外对射)接线图亲爱的朋友们，今天我要给大家普及一下艾礼富alef主动红外入侵探测器(红外对射)的接线图。

这个东西可是家里的安全守卫呢！它能帮你检测到有没有陌生人闯入你的家，让你安心地睡觉觉。

我们就来一步一步地看吧！我们要准备好艾礼富alef主动红外入侵探测器(红外对射)和一些电线。

别小看了这些电线哦，它们可是探测器的“神经”，把信息传递给探测器。

我们就要开始接线了。

1.1 准备工作我们要把探测器放在合适的位置。

一般来说，我们会把它放在门口、窗户旁边或者楼梯口等容易被闯入的地方。

我们要用螺丝刀把探测器固定好，这样它就不会乱动了。

1.2 接线方法现在，我们开始接线。

我们要把电源线的红色一端接到探测器的红色端口上，蓝色一端接到蓝色端口上。

这样，探测器就有了电源。

我们要把信号线的白色一端接到探测器的白色端口上，黑色一端接到黑色端口上。

这样，探测器就能接收到红外线信号了。

2.1 测试探测器现在我们已经完成了接线工作。

我们要测试一下探测器是否正常工作。

我们可以用一个遥控器按下“开”按钮，看看探测器的指示灯是否亮起来。

如果亮起来了，说明探测器已经正常工作了。

2.2 注意事项在接线过程中，我们要注意以下几点：一定要确保电源和信号线的连接正确无误。

否则，探测器可能无法正常工作。

在接线完成后，一定要检查一下探测器的安装位置是否合适。

如果安装位置不对，可能会影响探测器的工作效果。

在日常使用中，要定期检查探测器的电线是否有破损或者老化现象。

如果发现有问题，要及时更换电线。

3.1 总结通过以上的介绍，相信大家已经掌握了艾礼富alef主动红外入侵探测器(红外对射)的接线方法。

只要大家按照步骤操作，相信一定能够顺利完成接线工作。

希望大家都能够拥有一个安全、温馨的家庭环境！。

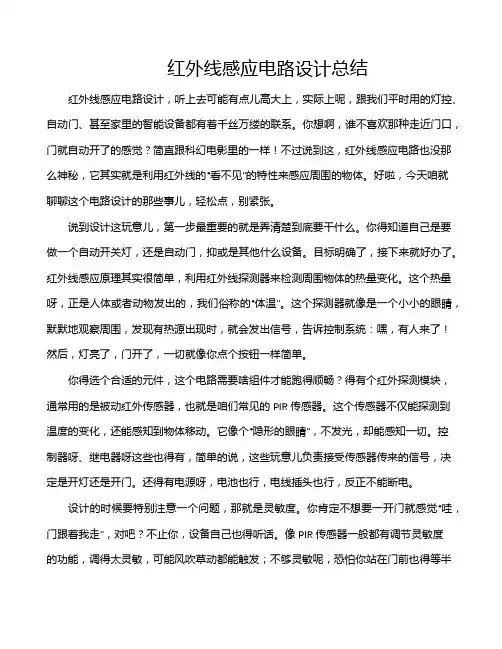

红外线感应电路设计总结红外线感应电路设计，听上去可能有点儿高大上，实际上呢，跟我们平时用的灯控、自动门、甚至家里的智能设备都有着千丝万缕的联系。

你想啊，谁不喜欢那种走近门口，门就自动开了的感觉？简直跟科幻电影里的一样！不过说到这，红外线感应电路也没那么神秘，它其实就是利用红外线的“看不见”的特性来感应周围的物体。

好啦，今天咱就聊聊这个电路设计的那些事儿，轻松点，别紧张。

说到设计这玩意儿，第一步最重要的就是弄清楚到底要干什么。

你得知道自己是要做一个自动开关灯，还是自动门，抑或是其他什么设备。

目标明确了，接下来就好办了。

红外线感应原理其实很简单，利用红外线探测器来检测周围物体的热量变化。

这个热量呀，正是人体或者动物发出的，我们俗称的“体温”。

这个探测器就像是一个小小的眼睛，默默地观察周围，发现有热源出现时，就会发出信号，告诉控制系统：嘿，有人来了！然后，灯亮了，门开了，一切就像你点个按钮一样简单。

你得选个合适的元件，这个电路需要啥组件才能跑得顺畅？得有个红外探测模块，通常用的是被动红外传感器，也就是咱们常见的PIR传感器。

这个传感器不仅能探测到温度的变化，还能感知到物体移动。

它像个“隐形的眼睛”，不发光，却能感知一切。

控制器呀、继电器呀这些也得有，简单的说，这些玩意儿负责接受传感器传来的信号，决定是开灯还是开门。

还得有电源呀，电池也行，电线插头也行，反正不能断电。

设计的时候要特别注意一个问题，那就是灵敏度。

你肯定不想要一开门就感觉“哇，门跟着我走”，对吧？不止你，设备自己也得听话。

像PIR传感器一般都有调节灵敏度的功能，调得太灵敏，可能风吹草动都能触发；不够灵敏呢，恐怕你站在门前也得等半天。

这个“适中”的把握，真得靠经验了。

然后，再就是工作距离，没错，红外线感应的工作距离也是有讲究的，太远了可能灵敏度会下降，太近了就得控制精度了。

电路的设计可不是简单地把零件搭在一起就行，得讲究个合理性。

接线图是一定要有的，这不光是为了好看，更是为了防止做错连接。

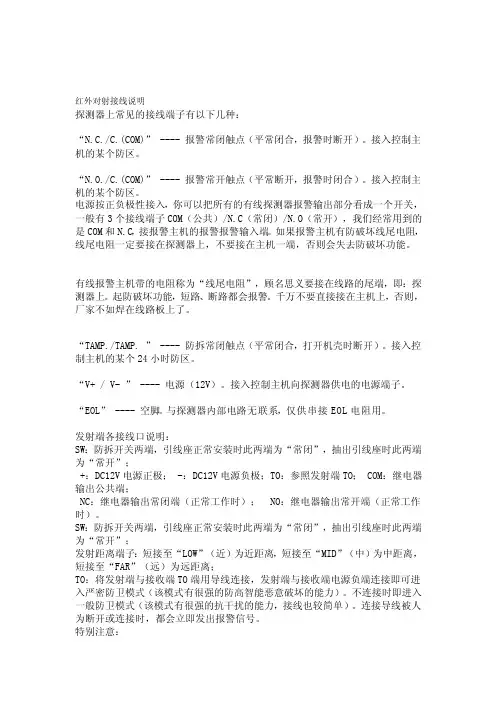

红外对射接线说明探测器上常见的接线端子有以下几种：“N.C./C.(COM)” ---- 报警常闭触点（平常闭合，报警时断开）。

接入控制主机的某个防区。

“N.O./C.(COM)” ---- 报警常开触点（平常断开，报警时闭合）。

接入控制主机的某个防区。

电源按正负极性接入，你可以把所有的有线探测器报警输出部分看成一个开关，一般有3个接线端子COM（公共）/N.C（常闭）/N.O（常开），我们经常用到的是COM和N.C，接报警主机的报警报警输入端。

如果报警主机有防破坏线尾电阻，线尾电阻一定要接在探测器上，不要接在主机一端，否则会失去防破坏功能。

有线报警主机带的电阻称为“线尾电阻”，顾名思义要接在线路的尾端，即：探测器上。

起防破坏功能，短路、断路都会报警。

千万不要直接接在主机上，否则，厂家不如焊在线路板上了。

“TAMP./TAMP. ” ---- 防拆常闭触点（平常闭合，打开机壳时断开）。

接入控制主机的某个24小时防区。

“V+ / V- ” ---- 电源（12V）。

接入控制主机向探测器供电的电源端子。

“EOL” ---- 空脚。

与探测器内部电路无联系，仅供串接EOL电阻用。

发射端各接线口说明：SW：防拆开关两端，引线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；+：DC12V电源正极； -：DC12V电源负极；TO：参照发射端TO； COM：继电器输出公共端；NC：继电器输出常闭端（正常工作时）； NO：继电器输出常开端（正常工作时）。

SW：防拆开关两端，引线座正常安装时此两端为“常闭”，抽出引线座时此两端为“常开”；发射距离端子：短接至“LOW”（近）为近距离，短接至“MID”（中）为中距离，短接至“FAR”（远）为远距离；TO：将发射端与接收端TO端用导线连接，发射端与接收端电源负端连接即可进入严密防卫模式（该模式有很强的防高智能恶意破坏的能力）。

不连接时即进入一般防卫模式（该模式有很强的抗干扰的能力，接线也较简单）。

红外线对射报警器的制作方法一、电路工作原理介绍红外线供应网讲述一款红外线对射报警器的设计具体步骤方法。

原理图如图１所示：接通电源后，发射器的多谐振荡器起振，振荡所产生的方波信号经VT6进行放大后，驱动红外发射管D6向布防区域发送红外线信号。

在布防区域若没有物体挡住红外线，这时发射的信号被红外接收管接收，经VT1、VT2两级放大、D8、D9倍压整流后形成一个直流控制电压，驱动VT5饱和导通，这时输入4011与非门8、9脚的为低电平信号。

当红外线被物体挡住时，VT5截止，这时输入与非门的信号变为高电平，经逻辑电路处理后，从3脚输出低电平，这个信号一方面使VT3导通，报警电路工作，另一方面经R8，使4011与非门电路的13脚输入一个低电平信号，锁存了报警信号，这样，就算重新接收到了红外线信号，报警信号也不会停止。

只有当重新接收到信号，同时按下复位键，将4011的13脚变为高电平时，报警信号才被停止。

二、硬件电路的制作与调试在对电路的制作时，只要按线路板上的标识，正确安装元件，一般都能一次成功，从实际制作者反应给我们的信息中了解到有些地方可能会在安装时遇到困难，这里介绍一下几个元件安装时的注意点，请网友在制作时注意。

1、音乐集成电路IC4的安装音乐集成电路内部采用CMOS，具有极高的输入阻抗，因此很容易接收到静电感应信号而损坏，在制作时焊的时间不能太长，电烙铁外壳最好地接。

其中这个电路必须接上振荡电阻后方能产生报警信号，由于电路没有引脚引出，要装于线路板上，我们必须焊上三根引脚，引脚可以采用剪下来的电阻引脚，具体焊接位置见图2。

2、其他器件的安装发射器与接收器各元件的安装方式见图3和图4。

需要特别说明的是红外线发射与接收管的安装，必须是折弯对齐，焊接时不要直接在线路板上插到底，不然的话就无法折弯对齐了。

3、电路的调试1）首先对电源部分进行调试。

先将整流、滤波部分元件焊上，然后接上电源变压器，用交流档测变压器输出电压为12.7V，再用直流档测整流滤波后的电压为直流12V左右，正常，接上三端稳压后再测其输出电压，为稳定的5.04V，这些数据说明电源部全全部工作正常；2）发射部分的调试。

弱电⼯程主动红外对射接线安装图解弱电⼯程主动红外对射接线安装图解红外线报警系统是由若⼲个红外线报警器构成的⼀个整体的防盗系统，红外线防盗报警器分为主动红外报警和被动红外报警，是⼀种实⽤的⾃卫性威慑报警⼯具。

正⽂：今天介绍⼀下红外对射报警系统的安装⼀、主动红外对射主动红外报警器是由发射机和接收机组成，发射机是由电源、发光源和光学系统组成，接收机是由光学系统、光电传感器、放⼤器、信号处理器等部分组成。

由发射机发射出的红外线经过防范区到达接收机，构成了⼀条警戒线。

正常情况下，接收机收到的是⼀个稳定的光信号，当有⼈⼊侵该警戒线时，红外光束被遮挡，接收机收到的红外信号发⽣变化，提取这⼀变化，经放⼤和适当处理，控制器发出的报警信号。

⼀旦有⼈员或物体挡住了发射器发出的任何相邻两束以上光线超过30m s时，接收器⽴即输出报警信号，当有⼩动物或⼩物体挡住其中⼀束光线时，报警器不会输出报警信号。

主动红外系统⼀般⽤在周界防范，在选择主动红外线报警器时，需要注意以下问题：1、主动红外线报警器受雾影响严重，室外使⽤时均应选择具有⾃动增益功能的设备（此类设备当⽓候变化时灵敏度会⾃动调节）；另外，所选设备的探测距离实际警戒距离留出20%以上的余量，以减少⽓候变化引起系统的误报警。

多雾地区、环境脏乱风沙较⼤地区的室外不宜使⽤主动红外⼊侵测器。

2、在室外使⽤时⼀定要选⽤双光束或3光束主动红外线报警器，以减少动物、落叶等引起系统的误报警。

3、在围墙上、屋顶上或空旷地带使⽤主动红外⼊侵报警器时，应选择具有避雷功能的设备。

遇有折墙，且距离⼜较近时，可选⽤反射器件，以减少报警器使⽤数量。

⼆、被动红外对射被动红外报警器主要是根据外界红外能量的变化来判断是否有⼈在移动。

⼈体的红外能量与环境有差别，当⼈通过探测区域时，报警器收集到的这个不同的红外能量的位置变化，进⽽通过分析发出报警。

⼈体都有恒定的体温，⼀般在37度左右。

被动式红外探测器就是通过采⽤对⼈体体温辐射的红外线频段敏感的元件为核⼼，在感应到⽴体空间内的热源时产⽣报警。

2005年7月农业机械学报第36卷第7期对射式红外线计数器的设计3王松德朱小龙摘要利用加密解码红外线发射接收模块作计数传感器当有物体通过时光被遮挡住接收模块输出一个高电平脉冲对此脉冲进行计数就可实现对产品的统计
2005年7月
农业机械学报
第 36 卷 第 7 期
对射式红外线计数器的设计3
王松德 朱小龙
参考文献
1 《机械设计手册》联合编写组编. 机械设计手册 ( 中册). 北京: 化学工业出版社, 1982. 2 张猛, 黄尚宇, 赵玉民 等. 汽车螺旋伞齿轮封闭模锻造成形的变形特性. 中国有色金属学报, 1999, 9 (3) : 567～ 572 3 M eng Z, X iaoyun M , Yam in H , et a l. T he study of the fo rg ing p rocess of a lterna to r po le. A dvanced T echno logy of
IC3 的发射管和接收管的方向一定要对正, 接 收模块的指示灯闪动时, 说明方向没有对正, 可以通 过调整接收、发射管的方向来解决。
接收电路引出一条线缆, 以便引入电源和输出 信号。 其中屏蔽网接地 (负极) , 红线接电源 (正极) , 白线为输出 (正常有信号时为低电平, 小于 011 V , 物体遮挡时为高电平, 大于 315 V , 此时接收模块的 指示灯亮)。
(上接第 170 页)
计数系统使用四合一组合集成电路, 结构简单, 抗震性好。 与单片机相比, 四合一组合集成电路, 所 用 元 器 件 少, 功 耗 小, 成 本 低, 安 装 容 易, 工 作 稳 定[ 3, 4 ]。
该装置合理设计了消隐无效零电路, 克服了传 统计数器开机后显示器或是全灭、或是全亮的不足, 解决了计数器的工作指示问题, 给使用者带来了方 便。

红外对射模块电路
红外对射模块电路是一种常用的电子元件，用于检测物体是否通过红外光束的阻断。

它由发射器和接收器两部分组成。

发射器部分包括红外发射二极管和相关电路。

当发射二极管被通电时，它会发出红外光束。

这个红外光束是不可见的，类似于我们平时看到的遥控器发出的红外光。

接收器部分包括红外接收二极管和相关电路。

接收二极管用于接收发射器发出的红外光束。

当物体遮挡住红外光束时，接收二极管会感应到光束的阻断，并通过相关电路产生信号。

红外对射模块电路通过检测这个信号来确定物体是否通过红外光束的阻断区域。

当物体通过时，信号会发生变化，系统会做出相应的反应，比如触发警报或者控制其他设备的运行。

红外对射模块电路在很多领域有着广泛的应用。

比如在安防领域，它可以用于门禁系统，当有人闯入时触发警报；在自动化控制领域，它可以用于物体检测，当物体进入或离开某个区域时触发相应的控制信号。

总的来说，红外对射模块电路是一种简单而有效的检测装置，可以用于实现物体的检测和控制。

它的工作原理简单，但在实际应用中有着广泛的用途。

通过合理的设计和搭配，可以实现各种应用需求。

毕 业 设 计（论文）《对射型红外感应模块》——对射型红外报警器专业（系） 电 气 工 程 系 班 级 智 能 电 网 102 学生姓名 张 钰 杰 学 号 201001380218指导老师 刘 郁 文完成日期 2012年12月2013届毕业设计任务书一、项目名称：红外线模块及应用二、指导老师：刘郁文三、设计内容与要求1.课题概述红外线模块主要包括反射型感应模块、对射型感应模块和热释电红外探测模块等。

反射型感应模块是一种集红外线发射，接收功能与一体的集成组件。

内部包含了红外线发射，接收及信号放大与处理，能够以非接触方式探测前方一定范围内的阻挡物，并转换成控制信号输出。

对射型感应模块分为独立的发射模块与接收模块。

发射模块向外发射经密码调制的红外线，接收模块接收到有效信号时输出控制信号。

而热释电红外探测模块则不需要配置红外线发射源，能直接接收人体或动物等物体辐射的微量红外光线，将其转变为相应的控制信号输出。

2．设计内容与要求（1）确定整体设计方案；（2）软件、硬件具体设计；（3）试制本机（含外观设计）或搭建测试平台；（4）确定测试方案；（5）现场测试、写出测试报告；（6）撰写毕业设计论文（项目产品报告）。

3. 技术指标（1）工作电压：5-15V（2）工作电流：＜30mA（3）探测距离：0.3-1m四、设计参考书《传感器与检测技术》，《电子实用手册》，《数字电子技术基础》，《模拟电子技术基础》，五、设计说明书要求1.封面要求：包括设计题目，系别，班级，学号，姓名，指导老师，完成日期；2.目录要求：根据说明书的内容决定，一般采用2-3级；3.内容摘要要求：中文摘要以300-400字为宜，配以相应的外文摘要。

4.正文要求：试验方案设计的可行性、有效性以及试验数据的处理及分析，对本研究内容及成果进行较全面、客观的理论阐述。

这是说明书的主要部分。

5.结束语要求：包括对本设计的客观评价、设计特点、存在的问题以及改进意见等。

三光红外对射接线与调试方法三光红外对射是一种被广泛应用于门禁系统、安防系统等领域的探测器，主要用于检测物体在检测范围内通过的情况。

它由发射器和接收器两部分组成，发射器发出红外光束，接收器接收光束，当光束被物体遮挡时，接收器会发出信号。

接下来，本文将介绍三光红外对射的接线方法及调试方法。

一、三光红外对射接线方法1.电源接线：将三光红外对射的电源线连接到正负极，并确保电源接线无误。

2.报警触点接线：对于需要报警的情况，将报警触点线连接到控制器的报警输入端口上。

3.输出信号接线：根据具体需求和设备说明，将三光红外对射的输出信号线连接到相应的控制器或报警设备上。

二、三光红外对射调试方法1.检查接线：调试前，仔细检查所有接线是否正确连接，确保电源线、报警触点线和输出信号线都连接到正确的位置。

2.检测光束：使用红外线探测器或手机相机等工具，检测发射器是否发出红外光束，接收器是否能接收到光束。

若无光束，则可能是设备故障或光源故障。

3.调整对齐：确保发射器和接收器之间的对准角度合适，以确保红外光束可以正常通过。

4.调整灵敏度：根据具体需求，调整三光红外对射的灵敏度。

通过调整灵敏度，可以控制对射器对通过物体的大小、速度等参数的检测响应。

5.测试报警功能：如果需要报警功能，可以通过遮挡光束来测试报警是否正常。

确保报警触点接线正确，并使其与控制器连接。

6.定期检修：三光红外对射在使用过程中，还需要定期进行检修和维护，确保其工作状态良好。

检查电源线是否损坏，接收器的接收面是否清洁等。

以上是三光红外对射的接线方法及调试方法的简要介绍。

三光红外对射是一种重要的安防设备，正确的接线和调试可以确保其正常工作，提高门禁系统和安防系统的安全性和可靠性。

防盗报警探测器的四种接线方式一个完整防盗报警系统其主要部件是由报警主机板、前端探测器和警讯输出发送装置（联网报警通讯和现场声光报警）组成的。

前端探测器包括了被动红外探测器、红外对射、红外栅栏、手动报警、火灾探测器、玻璃破碎探测器等等，根据不同的功能适用于不同的环境。

前端探测器是报警系统的传感器，报警系统对外界警情的侦测就是通过前端探测器来完成的。

前端探测器和报警主机间的联系、信号传递，其实就是一个开关量信号的传送和接收过程。

所谓开关量信号，就是一个电气回路的开路和短路过程。

常规报警系统一般采用常闭工作模式，系统加电正常工作；如果探测器失电或被触发，探测器内的继电器发出动作，将触点由闭合状态改变为断开状态，当报警主机侦测到对应防区端口这一变化时，就会根据当前的状态设置采取相应的反应（包括忽略、报警、信号输出等）。

目前的报警主机，针对前端探测器传递的信号通过编程，可以有三大类处理方式，第一类是常规的报警信号处理，报警主机接到这类信号时，如果报警系统处于布防状态，则将根据所编程的模式类型发出相对应的警情触发，而如果报警系统处于撤防状态，则系统不会对这类信号作出报警触发；第二类是经过报警主机编程设置为24小时响应或手动紧急报警的模式，当属于这些模式的探测器传递了报警信号，则不管是否处于布防状态均会发出相对应的警情触发；第三类是线路损坏、设备拆动、破坏的报警信号处理，这类信号的传递是为了加强报警系统的自我防范，一旦接收到这类报警信号，报警主机不管是否处于布防状态均会发出设备被拆动的警情。

而探测器防拆报警功能的启用与否，与探测器的接线方式有很大的关系，如果探测器接线采取了无防拆方式接线，报警主机就无法探测自身系统设备的安全，如果接线方式采取了有防拆接线，或者采取了单线末接线方式、双线末接线方式，则系统就具备了探测自身系统设备安全的功能。

当然，如果探测器按照以上三个之一的方式进行接线，那么报警主机在编程时就一定要将涉及这些设备的防区编程为对应的防拆防区、单线末防区或双线末防区，如果设置方式和接线方式不一致，报警系统将一直认为探测器设备处于破坏状态而不断报警无法正常工作。
