IP-PBX统⼀通信系统IP-PBX统⼀通信系统1.系统概述OO集团信为了充分利⽤内部⽹络资源、节约电话通讯成本、开发新的应⽤、提⾼⽣产效率，现有IP⽹络基础上搭建⼀套性能稳定、功能完备、技术先进的IP统⼀通信系统。

项⽬建设以O集团⼤楼为主。

统⼀通信系统建设需满⾜O集团⼤楼的多种信需求，同时还要为将来⽤户数量扩容及功能应⽤留下良好的扩展空间。

系统⽀持电话语⾳、融合会议、⼀号通、传真、语⾳；电话、电视会议；电脑终端UC；多种功能的信息服务。

建⽴的统⼀通信系统应达到以下⽬标：1.利⽤现有的⽹络系统，建⽴⼀个能满⾜语⾳、视频、数据等多媒体信息传输、处理的统⼀通信平台，降低信息系统使⽤和管理成本；2.建⽴⼀套完善的统⼀通信系统，以满⾜各职能部门的通信要求；能实现会议、传真、语⾳信箱多种功能为⼀个⼯作平台3.电话、传真、电话会议、即时消息、短消息、电⼦邮件等各种通信⽅式整合在⼀起，提⾼沟通效率；4.IP语⾳系统具有好的开放性和可扩展性，未来可在该系统上能够进⾏特定业务的开发和定制。

⽅案的重点设计思想是“应⽤为核⼼，融合为重点，通信为基础”。

1.1 IP语⾳系统设计原则建设统⼀通信系统⾯临的挑战是如何在现有的⽹络基础上，既可以保护原有投资和⽤户使⽤习惯，⼜可以让语⾳业务和数据业务在同⼀张IP⽹络上协调运作，同时⼜可以满⾜⽤户未来长期的发展需要，我们选择统⼀采⽤华为的IP统⼀通信遵循以下的设计原则来满⾜上述需求：1.充分利⽤已有设备、线路；利⽤现有的数据链路承载内部VoIP通信业务，最⼤程度发挥IP⽹络的作⽤；原语⾳通信设备可以集成⾄新系统中继续使⽤，⽤户原拨号习惯需最⼤程度保持不变。

2.采⽤国际标准协议；在话⾳⽹络建设中，需尽量采⽤国际标准(如SIP等)。

采⽤业界流⾏的国际标准，可以保证今后⽹络的规范性以及灵活⽅便地增加新的⽹络应⽤。

3.⾼可靠性；系统应采⽤⾼可靠性结构，能够实时的进⾏故障切换和恢复，不会因为单点故障⽽影响到语⾳的呼叫建⽴和连接。

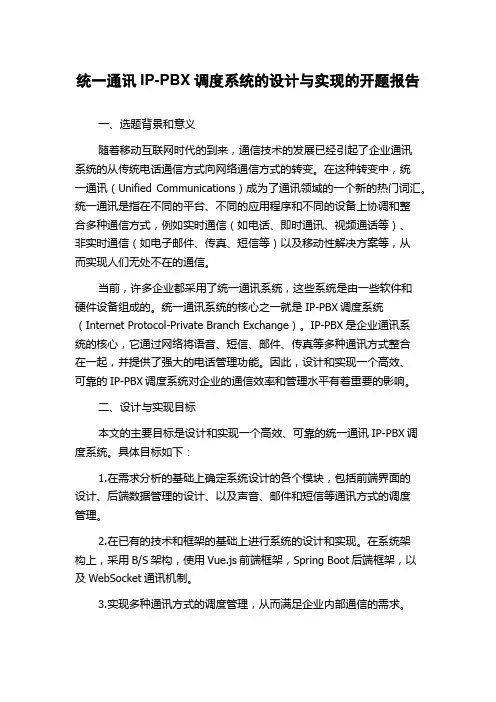

统一通讯IP-PBX调度系统的设计与实现的开题报告一、选题背景和意义随着移动互联网时代的到来，通信技术的发展已经引起了企业通讯系统的从传统电话通信方式向网络通信方式的转变。

在这种转变中，统一通讯（Unified Communications）成为了通讯领域的一个新的热门词汇。

统一通讯是指在不同的平台、不同的应用程序和不同的设备上协调和整合多种通信方式，例如实时通信（如电话、即时通讯、视频通话等）、非实时通信（如电子邮件、传真、短信等）以及移动性解决方案等，从而实现人们无处不在的通信。

当前，许多企业都采用了统一通讯系统，这些系统是由一些软件和硬件设备组成的。

统一通讯系统的核心之一就是IP-PBX调度系统（Internet Protocol-Private Branch Exchange）。

IP-PBX是企业通讯系统的核心，它通过网络将语音、短信、邮件、传真等多种通讯方式整合在一起，并提供了强大的电话管理功能。

因此，设计和实现一个高效、可靠的IP-PBX调度系统对企业的通信效率和管理水平有着重要的影响。

二、设计与实现目标本文的主要目标是设计和实现一个高效、可靠的统一通讯IP-PBX调度系统。

具体目标如下：1.在需求分析的基础上确定系统设计的各个模块，包括前端界面的设计、后端数据管理的设计、以及声音、邮件和短信等通讯方式的调度管理。

2.在已有的技术和框架的基础上进行系统的设计和实现。

在系统架构上，采用B/S架构，使用Vue.js前端框架，Spring Boot后端框架，以及WebSocket通讯机制。

3.实现多种通讯方式的调度管理，从而满足企业内部通信的需求。

4.实现高效可靠的通讯管理功能，包括电话管理、传真管理、邮件管理、短信管理等。

5.实现系统的安全性设计，包括用户注册登录、数据加密、权限管理等。

三、技术路线和预期成果技术路线：1.前端使用Vue.js框架，实现用户界面的设计和布局。

2.后端使用Spring Boot框架，实现后台数据的管理和通信管理。

中国联通集团XX有限公司综合业务网接入设备采购技术规范书（IP PBX/IAD设备）中国联通集团XX有限公司二○一○年二月目录1、工程描述 (1)1.1工程概述 (1)1.2技术需求 (1)1.2.1IP PBX (1)1.2.2IAD (1)2、技术规范 (2)2.1IP PBX规范 (2)2.1.1规范范围 (2)2.1.2规范性引用文件 (2)2.1.3术语、定义和缩略语 (3)2.1.4总则 (4)2.1.5中国联通IP PBX业务 (4)2.1.6系统结构和组网 (8)2.1.7维护管理 (11)2.1.8计费管理 (13)2.1.9安全和可靠性 (14)2.1.10IP PBX业务主要设备功能要求 (15)2.1.11IP PBX业务主要设备接口要求 (20)2.2IAD规范 (21)2.2.1IAD的接口要求 (22)2.2.2IAD的功能要求 (23)2.2.3IAD对运营支持的要求 (27)2.2.4IAD的协议要求 (29)2.2.5模拟接口的要求 (29)2.2.6IAD业务保证能力 (30)2.2.7IAD安全性的要求 (31)2.2.8IAD性能要求 (31)2.2.9软硬件要求 (33)2.2.10电源及接地要求 (33)3、其他 (34)1、工程描述1.1工程概述该部分需联通方根据实际情况自己填写1.2技术需求1.2.1IP PBX应答方提供的IP PBX设备必须支持与需求方已有的通信网络进行对接，支持TDM 方式和IP方式，需遵循标准的数字或模拟中继接口，包括TDM方式如AT0/PRI/No.1/No.7/CNO.1，包括IP方式如SIP等宽带信令协议，G.711、G.729、G.723等编解码格式。

应答方应提供IP PBX使用方案、网管方案、接入方案。

详细说明IP PBX容量、性能、业务功能，与其它厂家设备互通情况。

1.2.2IAD应答方提供接入侧IAD设备。

应答方提供的IAD设备必须支持与需求方已有的通信网络设备软交换等设备进行对接，需遵循标准的SIP信令协议，G.711、G.729、G.723等编解码格式。

HUAWEI TECHNOLOGIES CO., Huawei ConfidentialSecurity Level:2010-11-19IMSMGCFCDMA话务员话务台服务器VPN 组网描述：SoftCo 通过2M （E1）连接到NGN MGW ，也可以直接通过IP 连接到NGN/IMS 上，SoftCo 在企业中心机房，IAD 分布在各楼层、楼宇或企业不同城区的分支机构。

IAD 连接到企业内部IP 网络，注册到SoftCo 上。

适用场景：SoftCo 部署在企业侧，企业各部门电话分布较为分散，距离较远。

LAN手机IAD 叫低电信电话(T)PC(P)传真(F)电话(T)PC(P)传真(F)中国电信电信：移动：V网：企业转网后一般需要对原有重要号码进行保号，以便实现业务连续，保留其客户和合作伙伴的顺畅沟通。

保号是运营商拓展存量市场的关键要素。

目前大多数企业客户（约60%以上）都是从他网转网过来，对保号有较为强烈需求。

在涉及保号分流的项目建设中，需要考虑：配线架的资产产权。

在实际操作中，采用以下策略应对：产权归客户（物业）-在机房保号产权归他网-在桌面保号（通过小端口IAD，带FXO口）。

SDH部署在企业中心机房，各支局通过IAD 接入。

信通过SDH 、XPON 网络部署连接到企业侧的情况下，IP PBX 可通过E1方式接入电信网络；信通过VPN 方式（如MPLS 、IPSEC VPN ）等网络部署连接到企业侧的情况下，IP PBX 、IAD 可IP 方式接入电信网络；于Internet 接入用户，电信NGN/IMS 可通过SBC 开放公网端口提供用户接入；电信电信SIP SIP 视频电话SoftCo9500POTS传真网管系统电话企业总部话务台计费服软电话媒体流信令流/防火墙IAD 对于跨公私网络的用户接入，可通过SBC 的媒体/信令代理实现语音流的NAT 穿越，真正实现移动通信。

利用IP 城域网实现企业专用数据通道。

迈普虚拟IP PBX方案为商丘移动打造下一代网络一、系统建设方案建议商丘移动本次建设方案主要采取虚拟IP PBX的方式建设，即在移动侧部署迈普公司的大型E1中继网关，在客户侧根据不同规模的客户需求部署相应的IAD设备。

两者通过移动的城域网相连接。

解决方案解决方案描述1. 移动侧设备部署：在移动侧机房部署相应E1数字中继数量的迈普IP PBX （单台可提供4路E1数字中继接口），连接到移动的IP 前置机从而接入移动GSM网络。

在本次项目中，可以在商丘移动机房部署两台VG M6000，并各配置4E1的板卡，与商丘移动IP前置机连接，支持240路通话，根据1：10的收敛比，最多可供2400路电话对外接出。

采用直流电源接入。

在商丘移动机房中部署一台VC8100通信服务器，提供号码注册、地址解析及呼叫控制等功能。

在商丘移动机房中部署一套迈普语音网管系统，实现对语音设备的远程图形化网管。

在商丘机房中部署的设备系统均属于一次性投资，后期其他代建项目只需部署用户侧设备。

2.用户侧设备部署：在用户侧，可以安装部署迈普IAD/AG设备，给用户提供4至448路的普通POTS电话接入。

在本代建项目中，多个客户根据电话门数的区别选择不同容量的IAD设备。

在64到96门电话可以选择一台VG M6000，配置2-3块32FXS板卡，单台设备最多扩容到96门电话。

电话门数为48到64门之间可以选择2台VG 2000，配置3-4块16FXS板卡，共可扩容到64门电话。

电话门数为32-48门的可以选择1台VG 2000加1台VG 800，VG 2000最大可支持32门电话，VG 800最大可支持16门电话，两台配合最多扩容到48门电话。

电话门数为32门以内的可以选择1台VG2000，最大支持32门电话，支持无限数量级联。

本项目中，有4个客户各部署一台VG M6000；2个客户各部署2台VG 2000；4个客户各部署1台VG 2000加1台VG 800；3个客户各部署1台VG 2000。
