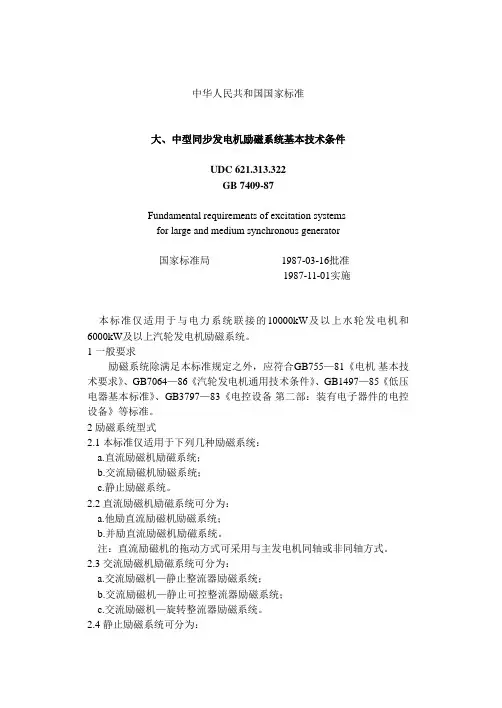

中华人民共和国国家标准
大、中型同步发电机励磁系统基本技术条件 UDC 621.313.322
GB 7409-87
Fundamental requirements of excitation systems
for large and medium synchronous generator
国家标准局1987-03-16批准 1987-11-01实施
本标准仅适用于与电力系统联接的10000kW及以上水轮发电机和6000kW及 以上汽轮发电机励磁系统。
1 一般要求
励磁系统除满足本标准规定之外，应符合GB755—81《电机 基本技术要 求》、GB7064—86《汽轮发电机通用技术条件》、GB1497—85《低压电器基本 标准》、GB3797—83《电控设备 第二部：装有电子器件的电控设备》等标准。
2 励磁系统型式
2.1 本标准仅适用于下列几种励磁系统：
a.直流励磁机励磁系统；
b.交流励磁机励磁系统；
c.静止励磁系统。
2.2 直流励磁机励磁系统可分为：
a.他励直流励磁机励磁系统；
b.并励直流励磁机励磁系统。
注：直流励磁机的拖动方式可采用与主发电机同轴或非同轴方式。
2.3 交流励磁机励磁系统可分为：
a.交流励磁机—静止整流器励磁系统；
b.交流励磁机—静止可控整流器励磁系统；
c.交流励磁机—旋转整流器励磁系统。
2.4 静止励磁系统可分为：
a.电压源—可控整流励磁系统；
b.复励—可控整流器励磁系统。
根据供电电源组合方式，复励—可控整流器励磁系统又可分为：
交流侧串联复励—可控整流器励磁系统；
中华人民共和国国家标准
大、中型同步发电机励磁系统基本技术条件
UDC 621.313.322
GB 7409-87
Fundamental requirements of excitation systems
for large and medium synchronous generator
国家标准局 1987-03-16批准
1987-11-01实施
本标准仅适用于与电力系统联接的10000kW及以上水轮发电机和6000kW及以上汽轮发电机励磁系统。
1 一般要求
励磁系统除满足本标准规定之外，应符合GB755—81《电机 基本技术要求》、GB7064—86《汽轮发电机通用技术条件》、GB1497—85《低压电器基本标准》、GB3797—83《电控设备 第二部：装有电子器件的电控设备》等标准。
2 励磁系统型式
2.1 本标准仅适用于下列几种励磁系统：
a.直流励磁机励磁系统；
b.交流励磁机励磁系统；
c.静止励磁系统。
2.2 直流励磁机励磁系统可分为：
a.他励直流励磁机励磁系统；
b.并励直流励磁机励磁系统。
注：直流励磁机的拖动方式可采用与主发电机同轴或非同轴方式。
2.3 交流励磁机励磁系统可分为：
a.交流励磁机—静止整流器励磁系统；
b.交流励磁机—静止可控整流器励磁系统；
c.交流励磁机—旋转整流器励磁系统。
2.4 静止励磁系统可分为： a.电压源—可控整流励磁系统；
b.复励—可控整流器励磁系统。
根据供电电源组合方式，复励—可控整流器励磁系统又可分为：
定义：励磁装置是指同步发电机的励磁系统中除励磁电源以外的对励磁电流能起控制和调节作用的电气调控装置。励磁系统是电站设备中不可缺少的部分。励磁系统包括励磁电源和励磁装置，其中励磁电源的主体是励磁机或励磁变压器；励磁装置则根据不同的规格、型号和使用要求，分别由调节屏、控制屏、灭磁屏和整流屏几部分组合而成。 励磁装置的使用，是当电力系统正常工作的情况下，维持同步发电机机端电压于一给定的水平上，同时，还具有强行增磁、减磁和灭磁功能。对于采用励磁变压器作为励磁电源的还具有整流功能。励磁装置可以单独提供，亦可作为发电设备配套供应。
励磁系统的主要作用有：1）根据发电机负荷的变化相应的调节励磁电流，以维持机端电压为给定值；2）控制并列运行各发电机间无功功率分配；3）提高发电机并列运行的静态稳定性；4）提高发电机并列运行的暂态稳定性；5）在发电机内部出现故障时，进行灭磁，以减小故障损失程度；6）根据运行要求对发电机实行最大励磁限制及最小励磁限制。
原理：利用导线切割磁力线感应出电势的电磁感应原理，将原动机的机械能变为电能输出。同步发电机由定子和转子两部分组成。定子是发出电力的电枢，转子是磁极。定子由电枢铁芯，均匀排放的三相绕组及机座和端盖等组成。转子通常为隐极式，由励磁绕组、铁芯和轴、护环、中心环等组成。汽轮发电机的极数多为两极的，也有四极的。转子的励磁绕组通入直流电流，产生接近于正弦分布磁场（称为转子磁场），其有效励磁磁通与静止的电枢绕组相交链。转子旋转时，转子磁场随同一起旋转、每转一周，磁力线顺序切割定子的每相绕组，在三相定子绕组内感应出三相交流电势。发电机带对称负载运行时，三相电枢电流合成产生一个同步转速的旋转磁场。定子磁场和转子磁场相互作用，会产生制动转矩。从汽轮机输入的机械转矩克服制动转矩而作功。发电机可发出有功功率和无功功率。所以，调整有功功率就得调节汽机的进汽量。转子磁场的强弱直接影响定子绕组的电压，所以，调发电机端电压或调发电机的无功功率必须调节转子电流。发电机的有功功率和无功功率几何相加之和称为视在功率。有功功率和视在功率之比称为发电机的功率因数（力率），发电机的额定功率因数一般为0.85。供给发电机转子直流建立转子励磁的系统称为发电机励磁系统。
