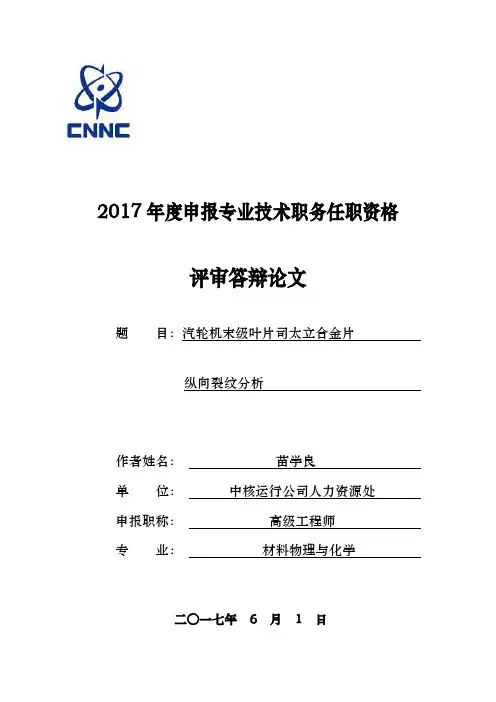

题 目：汽轮机末级叶片司太立合金片
纵向裂纹分析
作者姓名： 苗学良
单 位： 中核运行公司人力资源处
申报职称： 高级工程师
专 业： 材料物理与化学
二○一七年 6 月 1 日答辩论文
导师推荐意见：
(以下导师推荐意见，可手写或打印，段落部分采用宋体四号字，1.25倍行距，段前0.5行，段后0.5行。若未选择导师，此页不填。)
导师签名：
答辩论文
目 录
摘 要 ................................................. 1
1 概述 ................................................ 1
2 生产现场调查 ....................................... 3
2.1 除去氧化皮及打磨减薄端部 ........................ 3
2.2 扭转矫形 ........................................ 4
2.3 添加钎料、钎剂、固定 ............................ 4
2.4 感应加热、焊合 .................................. 5
2.5 装配 ............................................ 6
3 残余应力测试 ........................................ 6

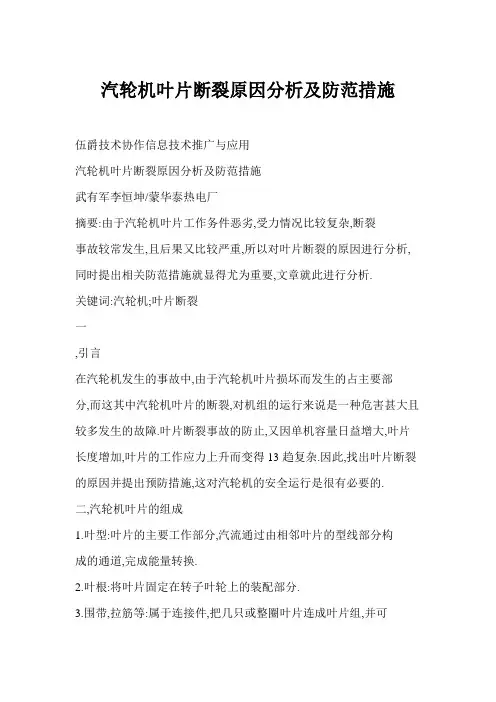

汽轮机叶片断裂原因分析及防范措施
伍爵技术协作信息技术推广与应用
汽轮机叶片断裂原因分析及防范措施
武有军李恒坤/蒙华泰热电厂
摘要:由于汽轮机叶片工作务件恶劣,受力情况比较复杂,断裂
事故较常发生,且后果又比较严重,所以对叶片断裂的原因进行分析,
同时提出相关防范措施就显得尤为重要,文章就此进行分析.
关键词:汽轮机;叶片断裂
一
,引言
在汽轮机发生的事故中,由于汽轮机叶片损坏而发生的占主要部
分,而这其中汽轮机叶片的断裂,对机组的运行来说是一种危害甚大且
较多发生的故障.叶片断裂事故的防止,又因单机容量日益增大,叶片
长度增加,叶片的工作应力上升而变得13趋复杂.因此,找出叶片断裂
的原因并提出预防措施,这对汽轮机的安全运行是很有必要的.
二,汽轮机叶片的组成
1.叶型:叶片的主要工作部分,汽流通过由相邻叶片的型线部分构
成的通道,完成能量转换.
2.叶根:将叶片固定在转子叶轮上的装配部分.
3.围带,拉筋等:属于连接件,把几只或整圈叶片连成叶片组,并可 调整叶片的自振频率和减少叶片所受的动应力.
三,叶片断裂的主要现象分析
1.汽轮机内或凝汽器内产生突然的声响.
2.机组振动突然增大或抖动,轴向位移显示增大或摆动.
3.叶片损坏较多时,同样负荷下蒸汽流量增加,监视段压力上升.
4.断裂的叶片可能进入抽汽管道,造成逆止门卡涩等.
5.停机惰走或盘车状态能听到金属摩擦声.
6.可能引起轴瓦温度和回油温度升高,这是因转子平衡遭到破坏
而造成的,同时推力瓦温度上升.
7.停机过程经过临界转速区时振动明显增加.
四,汽轮机叶片断裂的原因分析
众所周知,热电厂汽轮机叶片,特别是动叶片,所处的工况条件及
环境极为恶劣.主要表现在应力状态,工作温度,环境介质等方面.
汽轮机在工作时,动叶片承受着最大的静应力及交变应力.静应力
主要是转子旋转时作用在叶片上的离心力所引起的拉应力,叶片愈长,
转子的直径及转速愈大,其拉应力愈大.所以处于次末级的这两失效叶
汽轮机末级叶片断裂的调查分析和运行建议
发表时间：2017-06-14T13:43:25.067Z 来源：《电力设备》2017年第6期 作者： 夏敏
[导读] 摘要：亚齐火电项目的2#汽轮发电机组，总承包方在质保期结束后按照合同要求完成了一次检查性大修，然后交给业主方。
（中国水利水电第八工程局有限公司 浙江杭州 41000）
摘要：亚齐火电项目的2#汽轮发电机组，总承包方在质保期结束后按照合同要求完成了一次检查性大修，然后交给业主方。其运行人员在2016年9月 20 日运行中发现锅炉水质钠离子浓度、电导度、PH值急剧增大，判断为凝汽器钛管破损，海水进入凝结水系统所致，停
机检查发现发电机侧凝汽器钛管有23根损坏漏水，维修人员进行堵管处理后未做深入检查就安排启机，但是随后多次冲转因振动大未能成
功，停机再次进入凝汽器汽室检查，发现低压转子第22级末级叶片（发电机侧）多片断裂。
关键词：钠离子浓度 ；泄漏 ；叶片断裂 ；低频运行
一、概述
亚齐火电项目的2#汽轮发电机组，质保期结束，总承包方按照合同要求进行了一次检查性大修，然后交给业主方。2016 年 9 月 20 日凌晨，机组负荷85MW，主汽压力7.4MPa,主汽温度525℃，5：00时刻，发现汽轮机振动变大（2X 振动157.1um，5X振动达到
188.7um），10:00 左右，锅炉水的水质化验出现了急剧变化：钠离子浓度(1340 ppb), 导电率( 4410 us/cm)，pH (4.36)，运行人员立即采取炉水加药对水质进行调整，但水质状况无法改变，此情况下又采取降负荷方式，在20日17:05 降负荷到60MW，但水质等问题一直未能
解决，直到22日08:28采取停机检查处理。
由于锅炉水质钠离子浓度、电导度、PH值是在运行中急剧增大，运行人员判断是凝汽器钛管破损，海水进入凝结水系统所致，于是停机后对凝汽器钛管进行了检查，发现发电机侧凝汽器钛管有23根损坏漏水，维修人员简单进行堵管处理后未继续做深入检查就安排启机，
中国电力（）
800MW汽轮机末级叶片断裂原因分析及防范措施
[
关闭窗口 ]

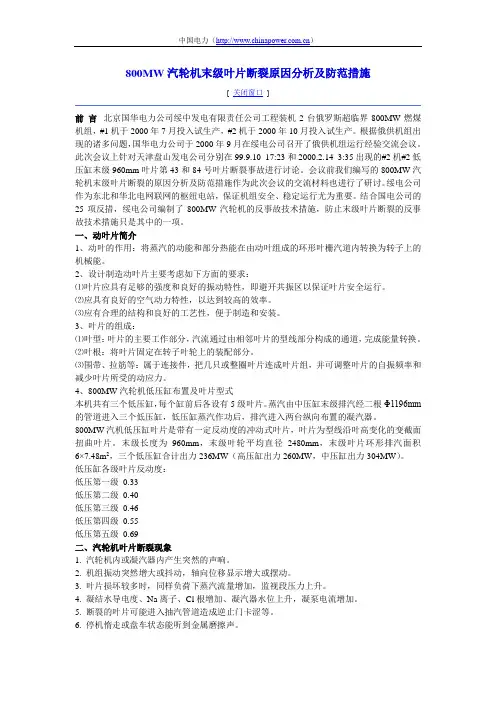

前 言 北京国华电力公司绥中发电有限责任公司工程装机2台俄罗斯超临界800MW燃煤机组，#1机于2000年7月投入试生产，#2机于2000年10月投入试生产。根据俄供机组出现的诸多问题，国华电力公司于2000年9月在绥电公司召开了俄供机组运行经验交流会议。此次会议上针对天津盘山发电公司分别在99.9.10 17:23和2000.2.14 3:35出现的#2机#2低压缸末级960mm叶片第43和84号叶片断裂事故进行讨论。会议前我们编写的800MW汽轮机末级叶片断裂的原因分析及防范措施作为此次会议的交流材料也进行了研讨。绥电公司作为东北和华北电网联网的枢纽电站，保证机组安全、稳定运行尤为重要。结合国电公司的25项反措，绥电公司编制了800MW汽轮机的反事故技术措施，防止末级叶片断裂的反事故技术措施只是其中的一项。
一、动叶片简介
1、动叶的作用：将蒸汽的动能和部分热能在由动叶组成的环形叶栅汽道内转换为转子上的机械能。
2、设计制造动叶片主要考虑如下方面的要求：
⑴叶片应具有足够的强度和良好的振动特性，即避开共振区以保证叶片安全运行。
⑵应具有良好的空气动力特性，以达到较高的效率。
⑶应有合理的结构和良好的工艺性，便于制造和安装。
3、叶片的组成：
⑴叶型：叶片的主要工作部分，汽流通过由相邻叶片的型线部分构成的通道，完成能量转换。
⑵叶根：将叶片固定在转子叶轮上的装配部分。
⑶围带、拉筋等：属于连接件，把几只或整圈叶片连成叶片组，并可调整叶片的自振频率和减少叶片所受的动应力。
4、800MW汽轮机低压缸布置及叶片型式
本机共有三个低压缸，每个缸前后各设有5级叶片。蒸汽由中压缸末级排汽经二根Φ1196mm的管道进入三个低压缸，低压缸蒸汽作功后，排汽进入两台纵向布置的凝汽器。
800MW汽机低压缸叶片是带有一定反动度的冲动式叶片，叶片为型线沿叶高变化的变截面扭曲叶片。末级长度为960mm，末级叶轮平均直径2480mm，末级叶片环形排汽面积6×7.48m2，三个低压缸合计出力236MW（高压缸出力260MW，中压缸出力304MW）。
