膨胀阀的工作原理与作用

膨胀阀作用和工作原理

膨胀阀是一种常用的控制阀，其主要作用是控制流体的流量和压力。膨胀阀的工作原理如下：

1. 流体进入膨胀阀，通过阀门的孔径或通道控制流体的流量。当阀门打开时，流体孔径增大，流量增加；当阀门关闭时，流体孔径减小，流量减小。

2. 膨胀阀内部有一定数量的工作介质（通常是液体或气体）被压缩，当介质压力增加时，介质会对阀门产生作用力，使阀门自动关闭。相反地，当介质压力减小时，阀门会自动打开。

3. 膨胀阀在控制流体压力方面也起着重要的作用。当系统内部压力增加时，膨胀阀会自动关闭，限制流体流量，从而控制系统压力。当系统内部压力减小时，阀门会自动打开，增加流体流量，从而提供适当的压力。

总之，膨胀阀的作用是通过控制流体的流量和压力来实现对系统的控制。其工作原理是通过介质压力的变化来控制阀门的开闭，从而控制流体的流量和压力。

热力膨胀阀工作原理

热力膨胀阀（Thermal Expansion Valve，简称TXV）是一种用于调节制冷系统中的制冷剂流量的关键组件。它通过感应系统内的温度和压力变化来控制制冷剂的流动，从而确保制冷系统的高效运行。本文将详细介绍热力膨胀阀的工作原理。

一、热力膨胀阀的基本结构

1.1 热力膨胀阀由阀体、调节杆、阀芯、弹簧等部件组成。

1.2 阀体通常由铜制成，具有一定的耐腐蚀性和导热性能。

1.3 调节杆通过连接阀芯和传感元件，用于调节阀芯的开合程度。

二、热力膨胀阀的工作原理

2.1 当制冷系统内的温度升高时，制冷剂的压力也随之增加。

2.2 传感元件感知到系统内的温度和压力变化，通过调节杆控制阀芯的开合程度。

2.3 阀芯的开合程度决定了制冷剂的流量，从而调节制冷系统的制冷效果。

三、热力膨胀阀的调节性能

3.1 热力膨胀阀具有较高的调节精度，能够根据系统内的温度和压力变化实时调节制冷剂的流量。

3.2 调节性能稳定可靠，能够确保制冷系统在不同工况下的高效运行。

3.3 热力膨胀阀还具有一定的自适应性，能够适应不同制冷系统的需求。

四、热力膨胀阀的优点 4.1 热力膨胀阀能够根据系统内的实际工况自动调节制冷剂的流量，提高系统的制冷效率。

4.2 热力膨胀阀结构简单，维护成本低，使用寿命长。

4.3 热力膨胀阀具有良好的稳定性和可靠性，能够确保制冷系统的安全运行。

五、热力膨胀阀的应用领域

5.1 热力膨胀阀广泛应用于家用空调、商用冷藏冷冻设备等制冷系统中。

5.2 热力膨胀阀在工业制冷领域也有重要应用，能够满足不同工况下的制冷需求。

5.3 热力膨胀阀在制冷行业中起着至关重要的作用，是保证制冷系统高效运行的关键组件。

综上所述，热力膨胀阀作为制冷系统中的关键组件，通过感应系统内的温度和压力变化来控制制冷剂的流动，确保制冷系统的高效运行。其优点在于调节性能稳定可靠，结构简单易维护，广泛应用于家用空调、商用冷藏冷冻设备等领域。热力膨胀阀的工作原理和应用领域值得深入研究和探讨。

热力膨胀阀的工作原理

热力膨胀阀（Thermal Expansion Valve，TEV）是一种常用于制冷和空调系统中的重要组件，其主要作用是控制制冷剂的流量和压力，以实现系统的稳定运行。本文将详细介绍热力膨胀阀的工作原理及其相关知识。

一、热力膨胀阀的基本结构

热力膨胀阀由以下几个主要组成部份构成：

1. 芯子（Sensing Bulb）：芯子是热力膨胀阀的核心部件，通常由铜制成。它通过与制冷剂接触，感知蒸发器出口的温度变化，并将其转化为力的变化。

2. 芯子管（Capillary Tube）：芯子管是连接芯子和阀体的细长管道，通常由铜制成。它将芯子感知到的温度变化传递给阀体，以控制制冷剂的流量。

3. 阀体（Valve Body）：阀体是热力膨胀阀的主要部份，通常由铜制成。它包含了一个可调节的节流孔，通过改变孔的大小来控制制冷剂的流量。

4. 调节杆（Adjustment Rod）：调节杆连接阀体和节流孔，通过旋转调节杆的位置，可以改变节流孔的开度，从而调节制冷剂的流量。

二、热力膨胀阀的工作原理可以概括为以下几个步骤：

1. 感知温度变化：芯子通过与制冷剂接触，感知蒸发器出口的温度变化。当温度升高时，芯子内的制冷剂蒸发，产生一定的压力。

2. 传递力的变化：芯子管将芯子感知到的温度变化转化为力的变化，并将其传递给阀体。当温度升高时，芯子管内的制冷剂蒸发压力增加，使阀体上的力也增加。

3. 调节节流孔开度：调节杆连接阀体和节流孔，通过旋转调节杆的位置，可以改变节流孔的开度。当芯子感知到的温度升高时，阀体上的力增加，调节杆会向下挪移，使节流孔的开度变大；相反，当芯子感知到的温度下降时，阀体上的力减小，调节杆会向上挪移，使节流孔的开度变小。

4. 控制制冷剂流量：节流孔的开度决定了制冷剂的流量。当节流孔的开度变大时，制冷剂的流量也增加；反之，当节流孔的开度变小时，制冷剂的流量减小。通过控制制冷剂的流量，热力膨胀阀可以调节蒸发器中的压力和温度，以维持系统的稳定运行。

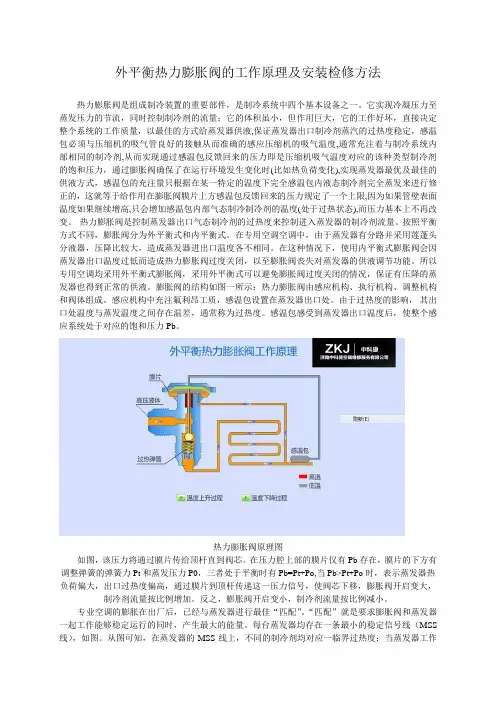

外平衡热力膨胀阀的工作原理及安装检修方法

热力膨胀阀是组成制冷装置的重要部件，是制冷系统中四个基本设备之一。它实现冷凝压力至蒸发压力的节流，同时控制制冷剂的流量；它的体积虽小，但作用巨大，它的工作好坏，直接决定整个系统的工作质量，以最佳的方式给蒸发器供液,保证蒸发器出口制冷剂蒸汽的过热度稳定，感温包必须与压缩机的吸气管良好的接触从而准确的感应压缩机的吸气温度,通常充注着与制冷系统内部相同的制冷剂,从而实现通过感温包反馈回来的压力即是压缩机吸气温度对应的该种类型制冷剂的饱和压力，通过膨胀阀确保了在运行环境发生变化时(比如热负荷变化),实现蒸发器最优及最佳的供液方式，感温包的充注量只根据在某一特定的温度下完全感温包内液态制冷剂完全蒸发来进行修正的，这就等于给作用在膨胀阀膜片上方感温包反馈回来的压力规定了一个上限,因为如果管壁表面温度如果继续增高,只会增加感温包内部气态制冷制冷剂的温度(处于过热状态),而压力基本上不再改变。 热力膨胀阀是控制蒸发器出口气态制冷剂的过热度来控制进入蒸发器的制冷剂流量。按照平衡方式不同，膨胀阀分为外平衡式和内平衡式。在专用空调空调中，由于蒸发器有分路并采用莲蓬头分液器，压降比较大，造成蒸发器进出口温度各不相同。在这种情况下，使用内平衡式膨胀阀会因蒸发器出口温度过低而造成热力膨胀阀过度关闭，以至膨胀阀丧失对蒸发器的供液调节功能。所以专用空调均采用外平衡式膨胀阀，采用外平衡式可以避免膨胀阀过度关闭的情况，保证有压降的蒸发器也得到正常的供液。膨胀阀的结构如图一所示：热力膨胀阀由感应机构、执行机构、调整机构和阀体组成。感应机构中充注氟利昂工质，感温包设置在蒸发器出口处。由于过热度的影响， 其出口处温度与蒸发温度之间存在温差，通常称为过热度。感温包感受到蒸发器出口温度后，使整个感应系统处于对应的饱和压力Pb。

热力膨胀阀原理图

如图，该压力将通过膜片传给顶杆直到阀芯。在压力腔上部的膜片仅有Pb存在，膜片的下方有调整弹簧的弹簧力Pt和蒸发压力P0，三者处于平衡时有Pb=Pt+Po,当Pb>Pt+Po时，表示蒸发器热负荷偏大，出口过热度偏高，通过膜片到顶杆传递这一压力信号，使阀芯下移，膨胀阀开启变大，制冷剂流量按比例增加。反之，膨胀阀开启变小，制冷剂流量按比例减小。
