viper12a工作原理

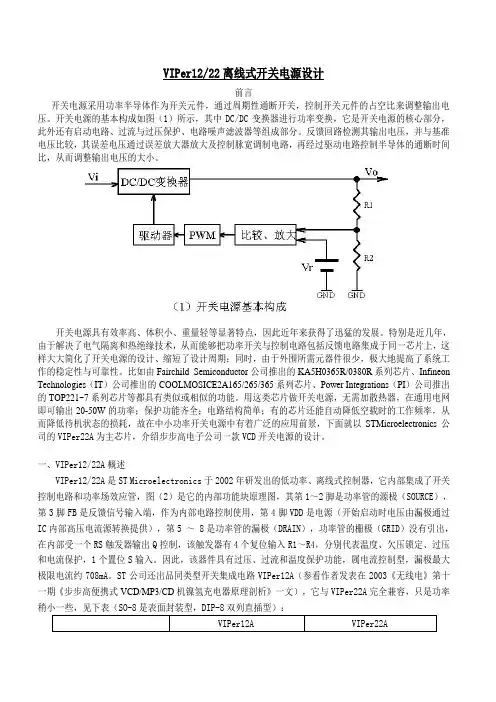

VIPer12/22离线式开关电源设计

前言

开关电源采用功率半导体作为开关元件，通过周期性通断开关，控制开关元件的占空比来调整输出电压。开关电源的基本构成如图（1）所示，其中DC/DC变换器进行功率变换，它是开关电源的核心部分，此外还有启动电路、过流与过压保护、电路噪声滤波器等组成部分。反馈回路检测其输出电压，并与基准电压比较，其误差电压通过误差放大器放大及控制脉宽调制电路，再经过驱动电路控制半导体的通断时间比，从而调整输出电压的大小。

开关电源具有效率高、体积小、重量轻等显著特点，因此近年来获得了迅猛的发展。特别是近几年，由于解决了电气隔离和热绝缘技术，从而能够把功率开关与控制电路包括反馈电路集成于同一芯片上，这样大大简化了开关电源的设计、缩短了设计周期；同时，由于外围所需元器件很少，极大地提高了系统工作的稳定性与可靠性。比如由Fairchild Semiconductor公司推出的KA5H0365R/0380R系列芯片、Infineon

Technologies（IT）公司推出的COOLMOSICE2A165/265/365系列芯片、Power Integrations（PI）公司推出的TOP221~7系列芯片等都具有类似或相似的功能。用这类芯片做开关电源，无需加散热器，在通用电网即可输出20-50W的功率；保护功能齐全；电路结构简单；有的芯片还能自动降低空载时的工作频率，从而降低待机状态的损耗，故在中小功率开关电源中有着广泛的应用前景，下面就以STMicroelectronics公司的VIPer22A为主芯片，介绍步步高电子公司一款VCD开关电源的设计。

一、VIPer12/22A概述

VIPer12/22A是ST Microelectronics于2002年研发出的低功率、离线式控制器，它内部集成了开关控制电路和功率场效应管，图（2）是它的内部功能块原理图，其第1～2脚是功率管的源极（SOURCE），第3脚FB是反馈信号输入端，作为内部电路控制使用，第4脚VDD是电源（开始启动时电压由漏极通过IC内部高压电流源转换提供），第5 ～ 8是功率管的漏极（DRAIN），功率管的栅极（GRID）没有引出，在内部受一个RS触发器输出Q控制，该触发器有4个复位输入R1～R4，分别代表温度、欠压锁定、过压和电流保护，1个置位S输入。因此，该器件具有过压、过流和温度保护功能，属电流控制型，漏极最大极限电流约708mA。ST公司还出品同类型开关集成电路VIPer12A（参看作者发表在2003《无线电》第十一期《步步高便携式VCD/MP3/CD机镍氢充电器原理剖析》一文），它与VIPer22A完全兼容，只是功率稍小一些，见下表（SO-8是表面封装型，DIP-8双列直插型）：

新型智能电源VIPer12A

RiccardoNicoloso;AlfioRusso

【期刊名称】《国外电子元器件》

【年(卷),期】2001(001)012

【摘 要】@@1 引言rn 目前,移动电话、漆上型电脑、无线钻机、数字摄像机、MP3播放机等便携式设备的数量与日俱增,种类繁多.电池充电器和AC适配器的广泛使用,不仅为便携式设备用户的生活提供了极大的方便,而且还大幅度降低了设备的使用费用.事实上,如果没有充电器和AC适配器的使用,这些便携式设备就没有任何商用价值.但是,随着便携式设备的数量日益增加,大量的AC适配器投入使用,本来对环境影响不大的问题现在却变得十分突出.数量如此之多的AC适配器每年消耗电能多达若干个TWh,而且这一数字还在继续攀升.预测显示,到2006年,电池充电器和AC适配器每年待机功耗将达到60TWh,这是一种巨大的电能浪费,因为,在待机模式状态下,设备不会执行任何有用功能.鉴于这种情况,许多企业和国际组织试图通过提高外部电源在待机或无负载状态下的效率来扼止这一发展趋势.那么要实现这些愿望,需要哪些新技术呢?

【总页数】2页(P67-68)

【作 者】RiccardoNicoloso;AlfioRusso

【作者单位】意法半导体公司,意大利Catania

【正文语种】中 文

【中图分类】TN86 【相关文献】

1.客车新型智能化电源控制盒的开发与研究 [J], 郑毅;卓勋;李伟;周小辉

2.在非隔离脱机应用中使用VIPer12A智能功率IC的低成本电源 [J],

3.一种新型LED智能应急灯电源设计 [J], 牟丽霞

4.新型智能一体化电源系统的设计与实现 [J], 沈森焕

5.基于智能分析的配网新型远控后备电源的研究 [J], 董万新;李中豪;张佳卓

因版权原因，仅展示原文概要，查看原文内容请购买

VIPER12A工作原理简述

VIPER12A工作原理简述

2018-04-03 21:40

首先借用杨版的图，分析一下原理，很多朋友对开关电源认识不深，我也是边学习边分析，如有错误，大家谅解

通电后，300V直流电压经脉冲变压器T3①～②脚，加到开关集成电路U5⑤、⑥、⑦、⑧脚，经U5内部启动电路启动，U5内的开关功率管导通．电流流经脉冲变压器T3初级线圈，产生①脚为正、②脚为负的感应电动势，脉冲变压器T3次级线圈产生⑤脚为正、③脚为负的感应电动势．输出二极管D20截止。此处仅分析18v这一路。

C22的充电状态维持着开关功率管的导通，并使开关功率管迅速进入饱和导通状态。C22的充电结束后开始经U5内部电阻放电，开关功率管迅速进入截止状态，脉冲变压器T3次级线圈的感应电动势立即反相为①脚负②脚正。次级线圈的感应电动势反相为③脚正⑤脚负，输出二极管D20导通，C16两端得到18V电压。同时18v电压经过D22到U5④脚所需的工作电压。C22的反复充电与放电，使U5周而复始地导通与截止，电源进入稳定工作状态。输出电压还经Z1加到U5③脚，使输出电压稳定在18V。

不管什么原因导致电压升高导致Z1导通，U5③脚内部接一个比较器发生变化，最终稳定输出18v，具体稳定方式请细查VIP12A内部方框图，此处不在赘述。

viper12a电源电路图

电磁炉开关电源ICVIPer12A各脚正常工作电压是多少

这个电源设计有两个工作电压，分别是12V和5V。最大功率处理能力是10W，输出电压 12V。第一个输出的峰值电流是900mA。然而，第二个输出(5V)的实现方法是在第一个输出上串联一个线性稳压器(7805)和一个分配电压降的齐纳二极管D9。

如图所示，该解决方案的二次侧反馈是一个隔离式的逆向拓扑结构。控制回路通过一个光耦合器(TL431)实现的，这个光耦合器含有一个高稳定性的参考电压管，以检查12V输出电压，确保输入和输出完全绝缘。一个Transil缓冲电路 (D6-D7)可以有效地防护反射电压和漏电感产生的峰值电压。

扩展资料：

电磁炉使用注意事项

1、功率输出稳定性：优质的电磁炉应具备输出功率自动调整功能，这一功能可改善电源适应性和负载适应性。有些电磁炉不具备这一功能，电源电压升高时，输出功率急剧上升。

2、可靠性与有效寿命：电磁炉的可靠性指标一般用MTBF表示，单位为“小时”，优质产品应在1万小时以上。电磁炉寿命主要取决于使用环境、维护保养及主要元器件的寿命。

3、外观与结构：优质产品一般外观整洁挺括、图案字形清晰、色泽鲜艳，塑料配件无明显的凹凸不平，上下盖配合紧密，给人以舒适感，内部结构布局合理、安装牢固、通风良好、接触可靠。

参考资料:百度百科-电磁炉

VIPER12的电源电路为啥桥堆老是爆炸

只是桥堆坏？后续电路没损坏？开机瞬间还是工作过程中损坏？

建议加一个NTC做缓冲。

开机瞬间烧坏viper12A和电阻R33(22欧)，不烧保险。34脚18Ⅴ稳压管击穿，电源调阻怀

看你的描述，3.4脚18V稳压管击穿，这有问题，4脚是VDD，对地接稳压管正确的，怎么会接到3脚呢，3脚是FB，应该有个电容接地，然后接的是光耦PC817之类，才正确。需要你核对电路，是不是弄错了，还有R33的位置是接在哪里，都需要提供信息才好分析
