转炉干法除尘系统煤气回收的分析与研究

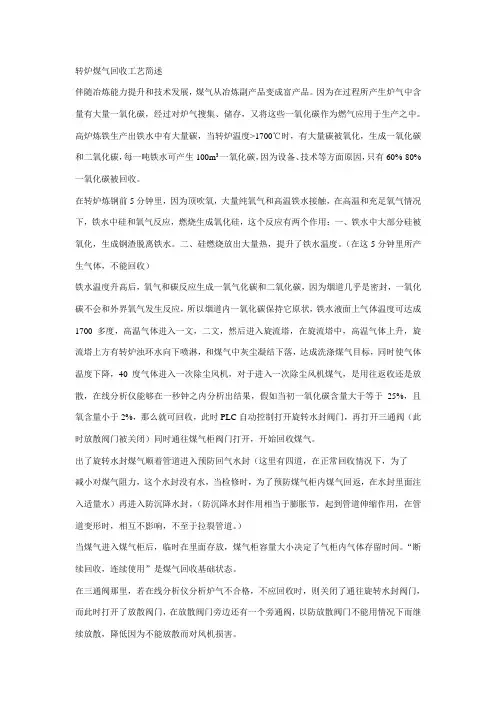

转炉煤气回收工艺简述

伴随冶炼能力提升和技术发展，煤气从冶炼副产品变成富产品。因为在过程所产生炉气中含量有大量一氧化碳，经过对炉气搜集、储存，又将这些一氧化碳作为燃气应用于生产之中。

高炉炼铁生产出铁水中有大量碳，当转炉温度>1700℃时，有大量碳被氧化，生成一氧化碳和二氧化碳，每一吨铁水可产生100m3一氧化碳，因为设备、技术等方面原因，只有60%-80%一氧化碳被回收。

在转炉炼钢前5分钟里，因为顶吹氧，大量纯氧气和高温铁水接触，在高温和充足氧气情况下，铁水中硅和氧气反应，燃烧生成氧化硅，这个反应有两个作用：一、铁水中大部分硅被氧化，生成钢渣脱离铁水。二、硅燃烧放出大量热，提升了铁水温度。（在这5分钟里所产生气体，不能回收）

铁水温度升高后，氧气和碳反应生成一氧气化碳和二氧化碳，因为烟道几乎是密封，一氧化碳不会和外界氧气发生反应，所以烟道内一氧化碳保持它原状，铁水液面上气体温度可达成1700多度，高温气体进入一文，二文，然后进入旋流塔，在旋流塔中，高温气体上升，旋流塔上方有转炉浊环水向下喷淋，和煤气中灰尘凝结下落，达成洗涤煤气目标，同时使气体温度下降，40度气体进入一次除尘风机，对于进入一次除尘风机煤气，是用往返收还是放散，在线分析仪能够在一秒钟之内分析出结果，假如当初一氧化碳含量大于等于25%，且氧含量小于2%，那么就可回收，此时PLC自动控制打开旋转水封阀门，再打开三通阀（此时放散阀门被关闭）同时通往煤气柜阀门打开，开始回收煤气。

出了旋转水封煤气顺着管道进入预防回气水封（这里有四道，在正常回收情况下，为了

减小对煤气阻力，这个水封没有水，当检修时，为了预防煤气柜内煤气回返，在水封里面注入适量水）再进入防沉降水封，（防沉降水封作用相当于膨胀节，起到管道伸缩作用，在管道变形时，相互不影响，不至于拉裂管道。）

当煤气进入煤气柜后，临时在里面存放，煤气柜容量大小决定了气柜内气体存留时间。“断续回收，连续使用”是煤气回收基础状态。

转炉煤气干法LT净化回收技术的应用及防爆措施

概述

炼钢厂在生产过程中会产生大量的转炉煤气，其中含有大量的有害物质，如一氧化碳、二氧化碳等，对环境造成威胁。为了减少煤气对环境的影响，炼钢厂引入了转炉煤气干法LT净化回收技术。

技术原理

转炉煤气干法LT净化回收技术是一种先将煤气进行除尘、水分脱除等处理后，采用催化剂进行低温净化，在净化完成后再进行回收利用的技术。

该技术的主要原理是：将煤气进行过滤处理，去除其中的杂质和水分，再通过特制的催化剂进行净化处理，使其中的有毒有害物质转化为无害化合物，最后再将净化后得到的煤气进行回收利用。此种净化方式是比传统的高温净化的方式更加环保，且更加节能。

应用情况

转炉煤气干法LT净化回收技术目前已经在国内多家炼钢厂得到了广泛应用，其净化效果得到了良好的验证。它不仅可以降低污染排放，而且可以提高资源利用率，收益显著。在使用过程中，需要做好相关的防爆措施，以确保工作安全。 防爆措施

作为一种较为安全的净化方式，转炉煤气干法LT净化回收技术在实际使用过程中也需要做好相应的防爆措施。具体可采取以下措施：

1. 操作人员必须接受专业的培训，熟练掌握操作技能及相关安全规范。

2. 对设备进行定期检查维护，确保设备处于良好的工作状态，减少设备故障以及为防止事故的发生留下隐患。

3. 在压力较高的部位加装爆炸防护装置，防止在操作过程中因煤气燃爆出现安全事故。

4. 注意防火措施，在操作现场设立消防设施，在操作过程中严格控制火源，尽可能避免火花等潜在火源的出现。

通过加强设备维修保养，并加强操作人员的安全意识，可帮助工作人员避免由于设备故障或操作不当导致的事故发生。

结论

转炉煤气干法LT净化回收技术是一种环保且高效的煤气净化方式，已经在国内多家炼钢厂得到了操纵和推广。在此技术的应用过程中，我们需要加强设备维修保养，注重安全教育培训，在操作现场设立消防设备，注意防火措施等，可实现安全可靠的运转。虽然转炉煤气干法LT技术已经得到了广泛应用，但我们还需要进行更深入的研究以优化该技术，并进一步推广和应用。

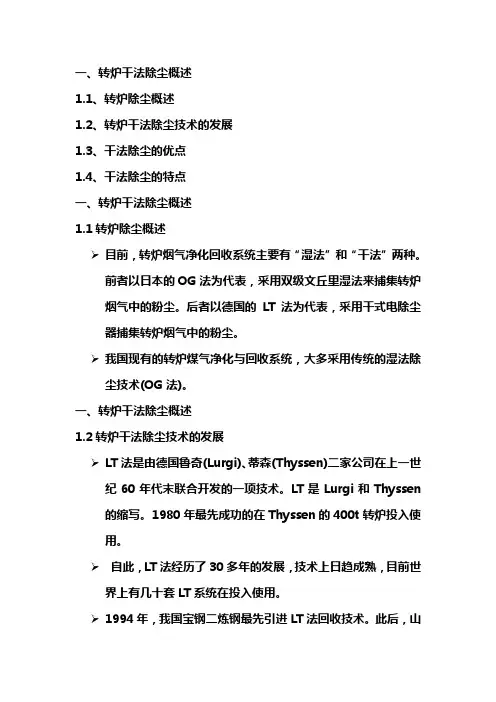

一、转炉干法除尘概述

1.1、转炉除尘概述

1.2、转炉干法除尘技术的发展

1.3、干法除尘的优点

1.4、干法除尘的特点

一、转炉干法除尘概述

1.1转炉除尘概述

 目前，转炉烟气净化回收系统主要有“湿法”和“干法”两种。前者以日本的OG法为代表，采用双级文丘里湿法来捕集转炉烟气中的粉尘。后者以德国的LT法为代表，采用干式电除尘器捕集转炉烟气中的粉尘。

 我国现有的转炉煤气净化与回收系统，大多采用传统的湿法除尘技术(OG法)。

一、转炉干法除尘概述

1.2转炉干法除尘技术的发展

 LT法是由德国鲁奇(Lurgi)、蒂森(Thyssen)二家公司在上一世纪60年代末联合开发的一项技术。LT是Lurgi和Thyssen的缩写。1980年最先成功的在Thyssen的400t转炉投入使用。

 自此，LT法经历了30多年的发展，技术上日趋成熟，目前世界上有几十套LT系统在投入使用。

 1994年，我国宝钢二炼钢最先引进LT法回收技术。此后，山东莱芜钢铁公司、包钢二炼钢等转炉先后也采用了该技术。

一、转炉干法除尘概述

1.3干法除尘的优点

 转炉干法除尘技术在国际上已被认定为今后发展方向，它可以部分或完全补偿转炉炼钢过程的全部能耗，可实现转炉无能耗炼钢的目标 。

 除尘效率高。经LT除尘器净化后，煤气残尘含量（标态）最低为１０mg/m3，比OG系统的100 mg/m3低。

 转炉干法除尘技术既满足冶金工业可持续发展的要求，也符合国家产业和环保政策。

一、转炉干法除尘概述

1.3干法除尘的优点

 无污水、污泥。从冷却器和LT系统排出的都是干尘，混合后压块，可返回转炉使用。

 电能消耗量低。从综合电耗来看，LT系统的电耗量要远低于OG系统电耗量。

 投资费用高，但回收期短。若改造老厂设备，投资费用还可降低许多。

 采用ID风机，结构紧凑，占地面积小，投资费用可降低许多。

钢铁行业是高能耗行业，其能耗费用占钢铁总成本的比重较大。在钢铁进入微利的时代，寻求如何节能降耗、降低成本将成为钢铁行业的一项长期战略目标。转炉煤气是钢铁企业重要的二次能源，是转炉生产过程中的重要副产品之一，具有高热值的特点。转炉煤气的有效回收在降低炼钢工序中的能耗、压缩生产成本、减少排放量、清洁生产等方面具有重要意义。因此提高转炉煤气回收技术有利于钢铁企业降低成本，提升企业竞争力。1转炉煤气回收系统简介唐钢第一钢轧厂现有3座150吨顶底复吹转炉。转炉煤气的回收采用0G法，即湿法除尘，回收流程如图1所示。（1）转炉烟气经汽化冷却烟道进入一文、二文，进行进一步降温除尘处理。（2）经风机到三通阀，若转炉煤气合格，则进入回收系统；不合格，则进行放散处理。
