《含中考模拟卷5套》江苏省南京市2019-2020学年中考第三次模拟物理试题含解析

  • 格式：doc
  • 大小：4.85 MB
  • 文档页数：109

江苏省南京市2019-2020学年中考第三次模拟物理试题一、单选题（本大题共10小题，共30分）1．小宝家里的绿植“滴水观音“可以把空气中的水蒸气变成小水珠,在叶子边缘和前端滴落下来,这一过程对应的物态变化是A．凝华B．汽化C．升华D．液化D【解析】【详解】把空气中的水蒸气变成小水珠,这一物态变化是液化，故D正确。

ABC错误。

2．下列与压强有关的事例的解释中正确的是A．书包的背带较宽，是为了增大压强B．用吸管喝饮料，利用了大气压强C．拦河大坝修成上窄下宽，利用了连通器原理D．起风时，常看见屋内的窗帘飘向窗外，这是因为窗外空气流速大，压强大B【解析】书包的背带较宽，是为了压力一定时，通过增大受力面积来减小压强，故A错误；当用吸管吸饮料时，首先是把吸管内的空气吸走，然后在外界大气压的作用下，饮料就被压进吸管里，所以，用吸管喝饮料是利用大气压强，故B正确；液体内部压强随着深度的增加而增大，所以水坝下部比上部建造的宽，是由于液体压强随着深度的增加而增大，故C错误；由于流体流速越大的位置压强越小，所以起风时，常看见屋内的窗帘飘向窗外，这是因为窗外空气流速大、压强小，故D错误，故选B。

3．将一杯牛奶放在水平桌面上，如图所示，下列关于作用力情况的分析，正确的是A．牛奶对杯子底面的压力大小等于牛奶所受的重力大小B．杯子和牛奶所受的总重力与桌面对杯子的支持力是一对平衡力C．桌面对杯子的支持力与桌面受到的压力是一对平衡力D ．杯子所受的重力与桌面对杯子的支持力是一对相互作用力 B 【解析】解:A 由图可知,上口大,下底小的容器,液体对容器底的压力小于液体压力小于所装液体的重,所以 A 错误;B ,杯子和牛奶受到的重力竖直向下,桌面对杯子的支持力竖直向上,受力物体都是杯子,是一对平衡力,两个力大小都等于杯子和牛奶的重力大小,所以B 正确; C,桌面对杯子的支持力的受力物体是杯子,杯子对桌面的压力的受力物体是桌面,不是同一个受力物体,是一对相互作用力,所以C 不正确; D,桌面对杯子的支持力等于杯子和牛奶的重力之和,杯子所受的重力与桌面对杯子的支持力这两个力大小不相等,这两个力不是一对相互作用力,所以D 错误. 4．下列有关热和能的说法中正确的是 A ．0 ℃的冰熔化成0 ℃的水内能变大B ．生活烧水，是利用做功的方法增大水的内能C ．内燃机的做功冲程，是将机械能转化为内能D ．1 t 煤炭的热值大于1 g 同种煤炭的热值 A 【解析】 【详解】A ．一块0℃的冰熔化成0℃的水，温度不变，但需要吸收热量，所以内能增加，故A 正确；B ．生活烧水，是利用热传递的方法增大水的内能，故B 错误；C ．内燃机的做功冲程，是将内能转化为机械能，故C 错误；D ．1g 煤炭虽然质量小、体积小，但热值是燃料的一种特性，与质量、体积等因素无关，所以热值是不变的，即1t 煤炭的热值等于1g 同种煤炭的热值，故D 错误。

5．图1中力F 1水平拉动重为G 的物体A 在水平路面匀速移动了s ．改用滑轮组拉动A 在同一路面匀速移动了s ，拉力为F 2（如图2）．此过程滑轮组A ．总功为2F sB ．额外功为1F sC ．机械效率为()23Gs F s ⨯D ．额外功为213F s F s -D 【解析】滑轮组中，有三段绳子承担，因此拉力移动的距离为3S ，则总功为3F 2S ，A 错误；拉力的有用功为F 1S ，则额外功是3F 2S-F 1S ，B 错误，D 正确；机械效率为12==3W F SW F S有总，C 错误； 考点：有用功，总功和额外功，滑轮组的机械效率． 6．下列四幅图中所描述的物理情景。

分析错误的是A ．甲图中正在进行空中加油的飞机，以加油机为参照物，受油机是静止的B ．乙图中小孩用力水平推箱子，箱子没有被推动，是因为推力等于箱子受到的摩擦力C ．丙图中当托里拆利实验的玻璃管倾斜放置时，管内的水银柱高度仍为760mmD ．丁图中当向饮料管B 吹气时，饮料管A 中的液面会下降 D 【解析】 【详解】A 项，空中加油机和受油机沿同一方向以相同的速度水平飞行，以其中的一个为参照物，另一个是静止的，故正确；B. 箱子在推力的作用下处于静止状态，水平方向上受到推力和摩擦力的作用力，这两个力是平衡力，大小相等，故正确；C. 管内的水银柱高度与玻璃管的长短、粗细和倾斜程度都无关，管内的水银柱高度只与大气压的大小有关，由于大气压大小不变，所以玻璃管倾斜放置时，管内的水银柱高度仍为760mm ，故正确；D. 向饮料管B 中吹气时，吸管A 上方空气的流速增大，压强减小，A 管中液体受到向上的压强大于向下的压强，液面上升，故错误。

7．有关物理知识的应用，说法正确的是A ．飞机的机翼能获得升力，是用流体中流速大的地方压强越大的原理B ．人用吸管吸食饮料是靠大气压强把饮料“压”进了嘴里C ．体操运动员上杠前给手涂防滑粉是为了减小摩擦力D ．超导材料可应用于电饭锅和远距离输电线 B 【解析】 【分析】1）流体在流速大的地方压强小、在流速小的地方压强大，这是使飞机获得升力的原因； （2）吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，饮料被压进吸管里； （3）增大摩擦力的方法：增大压力，增大接触面粗糙程度；（4）超导材料电阻为零，根据这一特点做出判断．【详解】A、飞机的机翼能获得向上的升力，是应用了流速越大流体的压强越小的原理，故A错误；B、用吸管吸饮料时，是先把吸管内的空气吸走，管内气压减小，在外界大气压的作用下，饮料被压进吸管里，利用大气压，故B正确；C、体操运动员上杠前给手凃防滑粉，是采用增大接触面的粗糙程度，增大了摩擦，故C错误；D、超导体的电阻为零，不会放热，所以电能无法转化为内能，所有利用电流热效应工作的电器设备都不能用超导材料制作．故超导材料可用于远距离输电线，但不能应用于电饭锅，故D错误．故选B．【点睛】本题是事例都是生活中的常用的现象，利用生活现象考查物理知识，体现物理和生活的密切关系．8．如图这些常见的器具都应用了杠杆，下列属于省距离杠杆的是A．动滑轮B．订书机C．羊角锤D．镊子D【解析】【分析】结合图片和生活经验，判断各类杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．【详解】A. 如图所示，动滑轮实质是动力臂等于2倍阻力臂的杠杆，属于省力杠杆，是费距离杠杆，所以该选项不符合题意；B. 如图所示，在使用订书机时，动力臂大于阻力臂，是省力杠杆，费距离，此选项不符合题意；C. 如图所示，在使用羊角锤时，动力臂大于阻力臂，是省力杠杆，费距离，所以该选项不符合题意；D. 如图所示，在使用镊子时，动力臂小于阻力臂，是费力杠杆，但省距离，所以该选项符合题意．故选D.9．关于某中学生的估测，下列数据合理的是A．身高约为160dmB．100m短跑成绩约为6sC．步行速度约为1m/sD．脉搏正常跳动60次所用时间约为1sC【解析】【详解】A．中学生的身高略小于成年人，在160cm=16dm左右，故A不符合实际；B．男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，故B不符合实际；C．成年人正常步行的速度在4km/h=4×1/3.6m/s≈1m/s左右，故C符合实际；D．正常情况下，人的脉搏1min跳动的次数在75次左右，跳动一次的时间接近1s，故D不符合实际，故选C．10．为了测定风速的大小，小明设计了四种装置，如图所示．图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器凡的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是A．B．C．D．D【解析】【分析】【详解】AB选项中的探头，当风吹过探头时，探头下方空气的流速较大，上方的空气流速较小，上方空气压强较大，探头受到向下的压力差，将向下移动，不满足题目要求．C选项，风吹过，探头向上移动，滑动变阻器接入电路的电阻变小，电压表测滑动变阻器两端的电压，电压表的示数将变小．D选项，电压表测定值电阻两端的电压，当滑动变阻器接入电路的电阻变小时，定值电阻分得的电压将变大，电压表的示数将变大．正确的选项是D．二、多选题（本大题共3小题，共12分）11．如图所示，电源电压不变，灯丝电阻不随温度变化。

下列说法正确的是A．只闭合S1，将滑动变阻器的滑片向右移动，电压表示数变小，电流表示数变小B．只闭合S1，将滑动变阻器的滑片向左移动，灯泡变暗，R1消耗的功率变大C．开关S1、S2、S3都闭合，将滑动变阻器的滑片向左移动，电路中的总功率变小D．开关S1、S2、S3都闭合，将滑动变阻器的滑片向右移动，电压表示数不变，R1消耗的功率不变AD【解析】【详解】由电路图知道，只闭合S1时，灯泡、定值电阻R1与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路的电流；将滑动变阻器的滑片向右移动，则接入电路的电阻增大，电路的总电阻增大，由欧姆定律知道，电路电流减小，电流表示数变小；又因为灯丝电阻不随温度变化，所以灯泡两端的电压减小，即电压表示数变小，故A选项正确；只闭合S1，将滑动变阻器的滑片向左移动，则接入电路的电阻减小，电路的总电阻减小，由欧姆定律知道，电路电流增大，由2=知道，灯泡功率变大，灯泡变亮，故B选项错误；P I R若开关S1、S2、S3都闭合，则灯泡、定值电阻R1与滑动变阻器并联，电压表测量电源电压，将滑动变阻=知道，电路中器的滑片向左移动，则接入电路的电阻减小，所在支路电流增大，总电流增大，由P UI的总功率变大，故C选项错误；若开关S1、S2、S3都闭合，则灯泡、定值电阻R1与滑动变阻器并联，电压表测量电源电压，所以滑动变阻器的滑片的移动，不影响电压表，即电压表示数不变；由于R1所在支路的电压和电流都不受滑动变阻器的影响，所以消耗的功率也不变，故D选项正确。

12．如图所示，在探究凸透镜成像规律的实验中，当蜡烛和凸透镜之间的距离为26cm时，在光屏上得到一个清晰缩小的实像．下列说法正确的是A．该凸透镜的焦距小于13cmB．只将凸透镜向左移，可以在光屏上得到清晰放大的像C．只将蜡烛和光屏互换，可以在光屏上得到清晰缩小的像D．将蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏远离凸透镜AB【解析】【分析】【详解】A. 观察图示可知在光屏上得到一个清晰缩小的实像，则u＝26cm>2f，解得f<13cm，故A正确；B. 只将凸透镜向左移，减小物距，增大像距，可以在光屏上得到清晰放大的像，故B正确；C. 只将蜡烛和光屏互换，根据光路可逆，可以在光屏上得到清晰放大的像，C错误；D. 蜡烛远离凸透镜时，为了在光屏上得到清晰的像，应将光屏应靠近凸透镜，D错误．故选AB.【点睛】掌握凸透镜成像的规律，知道但物距大于2f时，成倒立缩小的实像；且成实像时，遵循物近像远像变大的特点．13．在“探究凸透镜成像规律”的实验中，将蜡烛放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该烛焰等大德像，下列判断正确的是A．该凸透镜的焦距是10cmB．该凸透镜的焦距是20cmC．当物距是15cm时，成放大的像，投影仪就是根据这一原理制成的D．当物体从距凸透镜20cm处远离透镜移动时，所成的像逐渐变小ACD【解析】【分析】根据题中“在“探究凸透镜成像规律”的实验中……，下列判断正确的是”可知，本题考查凸透镜成像规律及其应用。

合集下载

南京市名校2019-2020学年中考物理三模考试卷

南京市名校2019-2020学年中考物理三模考试卷

南京市名校2019-2020学年中考物理三模考试卷一、单项选择题1．如图所示，对下列光学现象的描述或解释错误的是A．图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律B．图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点C．图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的D．图（d）所示是太阳光经过三棱镜色散后的色光排列情况2．小明在实验室里连接了如图所示的电路，对此电路的认识，正确的是（）A．小灯泡并联，电压表测电源电压B．小灯泡串联，电压表测L2的电压C．若灯L1短路，则电压表示数为零D．若灯L2短路，则电压表示数为3V3．如下图所示的四种机械提起同一重物，不计机械自重和摩擦，最省力的是A．B．C．D．4．小明设计了一个道路限载报警器，原理如图甲，R0是变阻器，R是压敏电阻，R的电阻大小随压力大小变化关系如图乙。

当超载车辆通过压敏电阻时，限载报警器就会报警。

交通主干道的抗压能力一般比村道路要强得多，若把村道路限载报警器应用到主干道，就要适当调高报警器的限载重量，下列操作可行的是A．把变阻器R0的滑片适当右移B．把电源1的电压适当增大C．把弹簧AB的A端适当左移D．把电磁铁C适当右移5．某同学用毫米刻度尺测量某一物体的长度，五次测量记录是2.72厘米、2.73厘米、2.42厘米、2.73厘米、2.72厘米，则正确的测量结果该为A．2.72厘米B．2.71厘米C．2.725厘米 D．2.73厘米6．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针指在“0”刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（）A．电流表坏了B．灯泡L2的灯丝断了C．两个灯泡都断路D．灯泡L1的灯丝断了7．小文在中考体育考试中参加50m测试，下列说法正确的是A．小文鞋底有清晰的花纹是为了减小与跑道之间的摩擦B．小文跑到终点不能马上停下来，是因为受到了惯性的作用C．终点计时员应该听到起点发令员的枪声开始计时D．小文的测试成绩为7.2s，则他的平均速度为25km/h二、多项选择题8．如图所示的装置中，当开关S闭合后，下列判断正确的是（）A．通电螺线管外，A点的磁场方向向右B．通电螺线管的左端为S极C．向左移动滑片P，通电螺线管的磁性增强D．小磁针静止后，其N极的指向沿水平向右9．（多选）水平桌面上有甲、乙两个相同的烧杯，都装有一些水。

南京市第三次2019-2020学年中考模拟考试物理试卷

南京市第三次2019-2020学年中考模拟考试物理试卷

南京市第三次2019-2020学年中考模拟考试物理试卷一、单项选择题1．将刚烧开的水倒入干冰（固态二氧化碳）中，水像重新沸腾一样，水中有大量气泡，同时水面上有大量“雾气”。

“雾气”通过鼓风机喷入舞台，即可制造“云雾缭绕”的舞台效果。

下列说法正确的是A．“雾气”是水蒸气B．“雾气”的形成是汽化现象C．气泡内主要是水蒸气D．气泡内主要是二氧化碳气体2．如图中两灯规格不同，能测出通过灯L1电流的电路是（）A．B．C．D．3．为迎接学校举行的春季运动会，体育课上老师对一些项目进行了测试，下列说法中正确的是A．小兰在100m测试中看到旁边的看台向后运动，选取的参照物是跑道B．实心球测试时，必须选用分度值为lmm的刻度尺进行测量C．小兰100m测试的成绩是12.5s则他的平均速度为8m/sD．在800m测试中小兰的平均速度为4m/s、小丽的成绩是240s，小丽更快4．图是一只猴子在竹杆上玩耍的情景，猴子双手握住竖直竹杆匀速下滑时，它所受的摩擦力为F，下列说法正确的是（）A．摩擦力F向下，F=mg B．摩擦力F向上，F＜mgC．摩擦力F向上，F=mg D．摩擦力F向下，F＞mg5．如图甲所示为医院用的一种输液报警器，当管内药液流完时电铃发声报警。

报警器内部有一可变电阻，当输液管内有液体时电阻大，无液体时电阻小，电路如图乙所示，当闭合开关报警器工作时，下列分析正确的是A．输完药液时，电流表示数变小B．输完药液时，电压表示数变小C．输完药液时，电铃响的原因是其两端电压变大，电铃能正常工作D．未输完药液时，电铃不响是因为没有电流通过6．如图A、B两只柱状容器（S A＞S B），分别盛有密度为ρ甲和ρ乙的两种不同液体，现将两个相同的小球分别浸入两种液体中，小球在如图的位置处于静止，两液面恰好相平。

若将小球从两液体中取出，则甲、乙液体对容器底部的压强变化量△p和压力变化量△F的大小关系是A．△p甲＞△p乙，△F甲＞△F乙B．△p甲＜△p乙，△F甲＝△F乙C．△p甲＜△p乙，△F甲＜△F乙D．△p甲＞△p乙，△F甲＝△F乙7．小红学习光现象的知识后，提出了几种说法，正确的是A．看到岸边垂柳在水中的倒影是光的反射形成的实像B．漫反射不遵守光的反射定律C．小孔成像是光的反射形成的实像D．“坐井观天，所见甚小”，激光准直都主要利用了光的直线传播原理二、多项选择题8．如图所示，是九（3）班同学在“探究凸透镜成像规律”的实验中，记录并绘制的物体到凸透镜的距离u跟像到凸透镜的距离v之间的关系的图象，下列判断正确的是A．该凸透镜的焦距是10 cmB．当u=15 cm时，在光屏上能得到一个缩小的像C．当u=16 cm时成放大的像，投影仪就是根据这一原理制成的D．把物体从距凸透镜10 cm处移动到30 cm处的过程中，像逐渐变小9．62．小刚利用如图甲所示的滑轮组及相关器材进行实验，改变所挂物体重G，在绳自由端施加竖直向上的拉力F，使滑轮组匀速提拉重物升高相同的高度，拉力所做的总功为W，滑轮组的机械效率为η。

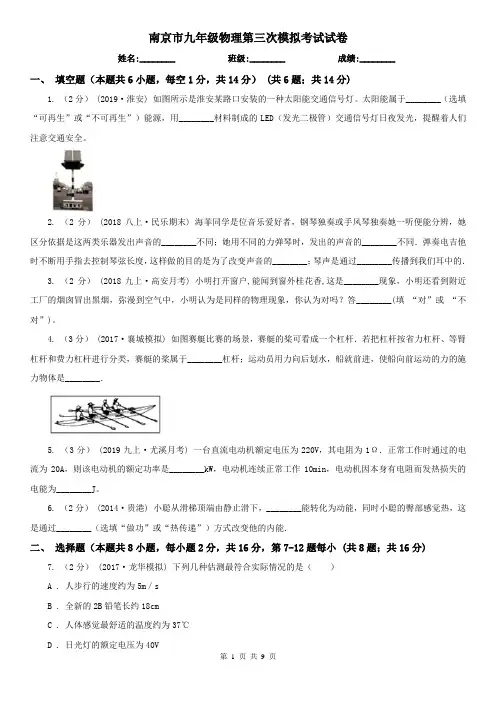

南京市九年级物理第三次模拟考试试卷

南京市九年级物理第三次模拟考试试卷

南京市九年级物理第三次模拟考试试卷姓名:________ 班级:________ 成绩:________一、填空题（本题共6小题，每空1分，共14分） (共6题；共14分)1. （2分）(2019·淮安) 如图所示是淮安某路口安装的一种太阳能交通信号灯。

太阳能属于________（选填“可再生”或“不可再生”）能源，用________材料制成的LED（发光二极管）交通信号灯日夜发光，提醒着人们注意交通安全。

2. （2分） (2018八上·民乐期末) 海菲同学是位音乐爱好者，钢琴独奏或手风琴独奏她一听便能分辨，她区分依据是这两类乐器发出声音的________不同；她用不同的力弹琴时，发出的声音的________不同．弹奏电吉他时不断用手指去控制琴弦长度，这样做的目的是为了改变声音的________；琴声是通过________传播到我们耳中的．3. （2分） (2018九上·高安月考) 小明打开窗户,能闻到窗外桂花香,这是________现象，小明还看到附近工厂的烟囱冒出黑烟，弥漫到空气中，小明认为是同样的物理现象，你认为对吗？答________(填“对”或“不对”)。

4. （3分）(2017·襄城模拟) 如图赛艇比赛的场景，赛艇的桨可看成一个杠杆．若把杠杆按省力杠杆、等臂杠杆和费力杠杆进行分类，赛艇的桨属于________杠杆；运动员用力向后划水，船就前进，使船向前运动的力的施力物体是________．5. （3分） (2019九上·尤溪月考) 一台直流电动机额定电压为220V，其电阻为1Ω．正常工作时通过的电流为20A，则该电动机的额定功率是________kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为________J。

6. （2分）(2014·贵港) 小聪从滑梯顶端由静止滑下，________能转化为动能，同时小聪的臀部感觉热，这是通过________（选填“做功”或“热传递”）方式改变他的内能．二、选择题（本题共8小题，每小题2分，共16分，第7-12题每小 (共8题；共16分)7. （2分）(2017·龙华模拟) 下列几种估测最符合实际情况的是（）A . 人步行的速度约为5m／sB . 全新的2B铅笔长约18cmC . 人体感觉最舒适的温度约为37℃D . 日光灯的额定电压为40V8. （2分） (2018八上·黄冈期中) 下列现象，不可能发生的是（）A . 水的沸点低于或者高于100℃B . ﹣10℃的冰块放在0℃的水中，冰块会熔化C . 在敞开的锅中烧水，使水沸腾，再用猛火继续加热，则水的温度也不会升高D . 物体吸热，温度保持不变9. （2分）(2019·崇明模拟) 摩擦起电中的“电”是指（）A . 电荷B . 电量C . 电流D . 电压10. （2分）(2014·柳州) 关于图所示甲、乙两种做法的判断，正确的是（）A . 甲正确B . 乙正确C . 甲和乙都正确D . 甲和乙都不正确11. （2分）下列仪器上使用的光学原件与另外三个不是同一种类型的是（）A . 放大镜B . 潜望镜C . 照相机的镜头D . 幻灯机的镜头12. （2分）如图是电磁继电器的构造和工作电路示意图。

【21套精选试卷合集】江苏省南京市2019-2020学年中考物理模拟试卷含解析

【21套精选试卷合集】江苏省南京市2019-2020学年中考物理模拟试卷含解析

江苏省南京市2019-2020学年中考物理模拟试卷一、单选题（本大题共10小题，共30分）1．我国经常提到的像：①小孔成像②平面镜成像③放大镜成像④电影屏幕上的像⑤汽车观后镜中的像，其中（）A．属于实像的是①②③B．属于虚像的是②③④C．由于反射而成的像是②⑤D．由于折射而成的像是①③④2．关于惯性，下列四个现象中对应的说明错误的是A．拍打刚晒过的被子，灰尘脱落，说明灰尘有惯性B．汽车紧急刹车，车上的人会向前倾，说明车有惯性C．箭离开弓弦后，仍能向前飞行，说明箭有惯性D．手握锤柄在地面上撞击几下，锤头就能紧套在锤柄上，说明锤头有惯性3．关于内能、热量和温度，下列说法中正确的是A．温度低的物体可能比温度高的物体内能多 B．物体内能增加，温度一定升高C．物体内能增加，一定要从外界吸收热量D．物体温度升高，它的热量一定增加4．如图，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）．在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω③电压表示数变化范围是0～2V④电流表示数变化范围是0.3～0.5A．[Failed to download image :http://192.168.0.10:8086/QBM/2019/5/20/2207587489406976/2211123551166464/STEM/023ec490668c46ba8 0d141594971ad2d.png]A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确5．如图，用弹簧测力计称得盛满水的溢水杯总重为6.0N。

将一鹅卵石用细线系好后测得其重力为1.4N，将这一鹅卵石没入溢水杯后测力计的示数为0.9N，若将溢出水后的溢水杯和浸没没在水中的鹅卵石一起挂在弹簧测力计上，静止时弹簧测力计的示数为F（ρ水=1.0×103kg/m3，取g=10N/kg）：则下列说法正确的是A．丙图中溢水杯溢到小桶中的水的质量为50gB．丙图中，浸没在水中的鹅卵石所受浮力为2.3NC．丁图中，弹簧测力计的示数F应为7.4ND．鹅卵石的密度为1.56g/cm36．下列作图中，有错误的是（）A．自由下滑物体的受力B．杠杆力臂C．经凹透镜的光线D．经凸透镜的光线7．下图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是()A．空气开关B．双孔插座C．带开关的灯泡D．三孔插座8．如图所示现象中，由于光的反射形成的是A．树在水中的“倒影”B．水面处于“折断”的铅笔C．阳光下树的影子D．天空中出现的彩虹9．抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（）A．B．C．D．10．如图所示，是关于电磁现象的实验装置图，下列分析中正确的是A．图甲装置是研究电磁感应现象B．图乙装置是电动机的结构原理图C．图丙装置是研究电流周围存在着磁场D．图丁装置是研究磁场对电流的作用二、多选题（本大题共3小题，共12分）11．用图甲所示的滑轮组装置将放置在水平地面上，重为100 N的物体提升一定高度．当用图乙所示随时间变化的竖直向上的拉力F拉绳时，物体的速度v和物体上升的高度h随时间变化的关系分别如图丙和丁所示．（不计绳重和绳与轮之间的摩擦）下列计算结果正确的是（）A．0 s~1 s内，拉力F做的功是15 JB．2 s~3 s内，拉力F的功率是24 WC．0.5 s时，物体对地面的压力是30 ND．动滑轮重20 N12．下面是李明同学“物理学习笔记”中的摘录，其中正确的是A．把﹣10℃的冰块放在0℃的冰箱冷藏室，过一会，冰块的内能会增加B．关于四冲程内燃机，若转速为2400r/min，则每秒钟对外做功20次C．实验室里常用验电器来测量电流的大小D．一根导线将它均匀拉长，它的电阻一定变小13．如图所示为小明在科学实践课上制作的“折纸青蛙”，用手按住青蛙的后部，此时青蛙相对于桌面静止，松手后，青蛙就可以向前跳动，则下列说法正确的是A．青蛙离开桌面能继续向前运动，是因为青蛙具有惯性B．青蛙能向前跳动是因为桌面对青蛙的力大于青蛙对桌面的力C．青蛙离开桌面向前跳动的过程中只受重力和空气阻力D．用手按住青蛙后部时，青蛙受到的重力与桌面对青蛙的支持力是一对平衡力三、填空题（本大题共5小题，共10分）14．如图所示电路，灯泡L1、L2、L3分别标有“3V 0.3A”、“3V 0.25A”、“5V 0.25A”字样（灯丝电阻恒定），a、b 间接电源．（1）若要求灯泡L1、L2并联，则应闭合的开关有_____；若a、b 接入3V 电压，则电流表A 的示数为_____A．（2）只闭合S1时，为了使一只灯泡正常发光，另一只灯泡不烧坏，那么正常发光的灯泡是_____，此时a、b 间的最大电压是_____V，通电1min 灯泡L1产生的热量是_____J．15．如图所示为某型号中型履带式水陆两栖突击车，它采用了轻质铝合金装甲车体，进一步增强了水中的浮渡能力，该两栖车在海面训练过程中，发射多枚炮弹后，车体向上浮起了一些，车体底部受到水的压强将_____；在陆地上行驶，履带可以_____车体对地面的压强（均选填“增大”“减小”或“不变”）。
