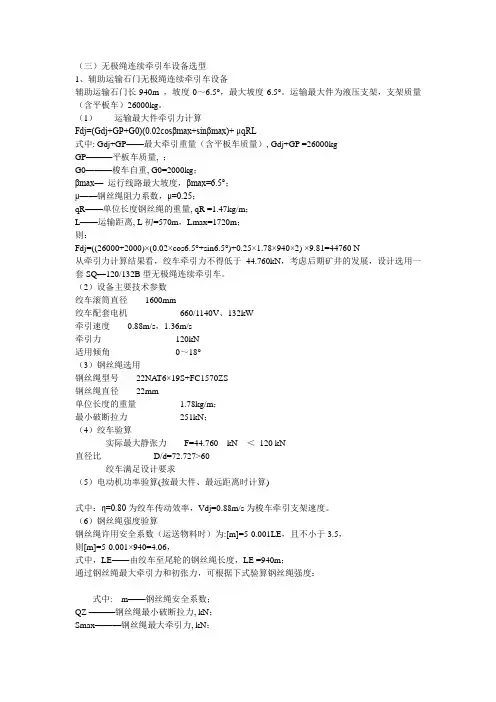

（三）无极绳连续牵引车设备选型

1、辅助运输石门无极绳连续牵引车设备

辅助运输石门长940m ，坡度0～6.5°，最大坡度6.5°。运输最大件为液压支架，支架质量（含平板车）26000kg。

（1） 运输最大件牵引力计算

Fdj=(Gdj+GP+G0)(0.02cosβmax+sinβmax)+ μqRL

式中: Gdj+GP——最大牵引重量（含平板车质量）, Gdj+GP =26000kg

GP———平板车质量, ；

G0———梭车自重, G0=2000kg；

βmax— 运行线路最大坡度，βmax=6.5°；

μ——钢丝绳阻力系数，μ=0.25；

qR——单位长度钢丝绳的重量, qR =1.47kg/m；

L——运输距离, L初=570m，Lmax=1720m；

则：

Fdj=((26000+2000)×(0.02×cos6.5°+sin6.5°)+0.25×1.78×940×2) ×9.81=44760 N

从牵引力计算结果看，绞车牵引力不得低于44.760kN，考虑后期矿井的发展，设计选用一套SQ—120/132B型无极绳连续牵引车。

（2）设备主要技术参数

绞车滚筒直径 1600mm

绞车配套电机 660/1140V、132kW

牵引速度 0.88m/s，1.36m/s

牵引力 120kN

适用倾角 0～18°

（3）钢丝绳选用

钢丝绳型号 22NAT6×19S+FC1570ZS

钢丝绳直径 22mm

单位长度的重量 1.78kg/m；

最小破断拉力 251kN；

（4）绞车验算

实际最大静张力 F=44.760 kN ＜ 120 kN

无极绳绞车规章制度 一、 无极绳绞车操作工必须经过培训考试合格后持证上岗。 二、 无极绳绞车操作工必须头脑清醒、精力充沛，精神萎靡或有视听障碍者不得上岗。 三、 无极绳绞车操作工必须精神集中，听清信号，不得随意离开岗位。 四、 无极绳绞车运行要严格遵守“开车不行人，行人不开车”制度。 五、 无极绳绞车在运行中需要机械换档变速时，必须先将绞车停车后方可进行，在运行中严禁换档。换档手柄必须在慢速位置或快速位置，严禁挂空档开车。换档时如不能顺利挂档，允许盘转电机连轴器。 六、 手闸必须是在关闭电机电源后方可进行,不允许在电机通电期间进行刹车，以免损坏绞车机件和电机。 七、 在梭车收放钢丝绳后,必须将梭车滚筒上的定位销插入储绳筒孔内，防止储绳筒在运行中转动，使钢丝绳逸出。 八、 每班使用手持机的人员必须了解手持机的使用方法，要正确使用手持机，严禁随意乱按或聊天。 九、 跟车工在确定具备开车条件后，再发送开车信号，发送信号不得少于2次，绞车司机在接到第二次信号后，松开手闸，启动开车。 十、 绞车司机与跟车工必须熟记信号，不得随意乱发信号。 十一、绞车司机要注意钢丝绳在绞车滚筒上的缠绕情况，当出现缠绕

紊乱时必须立即停车处理。 十二、绞车司机要注意观察张紧装置动作状态，若运行中涨紧装置一侧配重突然下坠，而另一侧配重突然提起，说明车辆在运行时出现问题必须立即停车处理。 十三、跟车工应在车辆行驶的前方行走，并与车辆保持不小于10 m的距离，注意车辆行走前方轨道是否正常，轨道中有无影响车辆运行的杂物，并观察梭车及载重车的运行情况，发现问题立即打点紧急制动。 十四、闲杂人员不得在绞车房内逗留，不得与绞车司机聊天。 十五、车辆运行时，除跟车工外不允许人员在巷道内行走，更不许碰拉钢丝绳或跨越轨道。 十六、车辆运行中绞车司机再没有得到停车信号或发现异常情况下不得随意停车。 十七、无极绳绞车一次载重不得超过25吨。 十八、挂车把钩工必须待绞车停稳后，方可摘挂钩。 十九、手持机使用人员严禁将手持机交给他人。 二十、在梭车或矿车掉道后，严禁开车上道。 二十一、梭车在运行中严禁载人。 二十二、无极绳绞车轴承的要每月加油一次，每3个月清洗一次（新绞车运行5天后即应清洗一次），轴承温度超过700C时要立即停车检查，如发现磨损过甚要立即更换。 二十三、无极绳绞车在运行时必须牵引矿车，严禁推行矿车。

1

无极绳绞车使用管理规定

2 无极绳绞车使用管理规定

一、无极绳绞车使用安全管理规定

1. 错误！链接无效。无极绳绞车运行期间，除跟车工、信号工随同梭车进入巷内，严禁其他人员进入。

2. 在风、机巷，严禁人员在轨道中行走，防止下凹变坡点附近钢丝绳受力弹出伤人。

3. 绞车司机必须经专业培训取得合格证，方可上岗操作。

4. 绞车司机必须了解风、机两巷基本情况，如巷道长度、支护方式、巷道起伏变化情况、巷道内安全设施配臵等情况。

5. 信号工必须检查无极绳绞车运行范围内的信号、通讯、警示装臵、安全设施必须齐全、完好。

6. 错误！链接无效。严格执行“行车不行人、行人不行车”的规定。

7. 司机操作时必须精力集中，谨慎操作，不得擅自离岗，不做与本岗位无关的事情。暂时离开岗位时，必须切断电动机电源，并闸紧手动制动闸。

8. 无极绳调速机械绞车梭车与矿车、平板车、花栏车等车辆的连接均采用硬连杆进行连接，硬连杆中必须加装直径不小于18mm的钢丝绳。

二 、生产期间机巷无极绳绞车使用管理规定

1. 生产期间，机巷无极绳绞车执行集中运输。机巷轨道、枕木、水泵、开关、支护材料、设备实行集中运输。

2. 使用前，先将绞车钢丝绳张紧，司机全面检查绞车无误后， 3 方可开车。

3. 张紧钢丝绳前，先在梭车及钢丝绳上连接一个10t倒链，倒链链条与钢丝绳使用6个钢丝绳卡子卡接牢固， “U”型卡子使用方向一正一反。

4. 钢丝绳张紧合适程度，缠绕好梭车上储绳筒的钢丝绳，固定好定位销、楔块，然后再摘下倒链。

5. 机巷无极绳绞车停车后，必须将绞车钢丝绳放松，确保钢丝绳没有张力后，方可离岗。

6. 机巷无极绳绞车停车后，先在梭车及钢丝绳上连接一个10t倒链，倒链链条与钢丝绳使用6个钢丝绳卡子卡接牢固， “U”型卡子使用方向一正一反。

7. 松动梭车上储绳筒的钢丝绳，放松5~10m钢丝绳。固定好定位销、楔块，然后使用错误！链接无效。放松。

无极绳绞车安装操作规程

第一章 总则

一、一般规定：

1、本规程适用于煤矿，无极绳绞车安装与运输工作。

2、参加安装人员必须经过理论培训合格后方可进行操作。

3、设备在运输、安装过程中除执行本规程外，还必须认真执行《煤矿安全规程》有关的法律规程。

4、安装前，机电矿长组织有关人员对工作场所及运输线路的安装准备情况进行全面验收，条件具备后进行运输与安装。

5、本规程必须经过机电矿长审批，及时向全体施工，管理人员进行详细学习，组织实施。

6、“施工作业规程”内容与要求

（1）运输线路与设备布置情况；

（2）设备安装程序；

（3）无极绳绞车布置示意图；

（4）安装过程中安全技术措施；

（5）试运行调试。

第二章 开工前的设备工作

一、由于斜井断面有限，绞车应分体入井。（注意：分体中的零部件，设专人保管）。 二、入井前应对运输路线的巷道尺寸、支护情况、轨道质量、巷道坡度，进行全面检查，发现问题及时处理，未处理好不准运输。

三、准备入井的平板车、矿车必须检查，达到完好状态，设备按照安装程序，依次入井。

四、设备装车设专人负责装车质量和工作人员的安全，并认真清点设备数量，注意调整好装车入井次序。电机，变速箱装车时使用专用环吊装，若没有专用吊环，可沿设备前后吊挂钢丝绳，保持平衡吊挂装车。

五、起吊时，采用铲车装车。并设两人负责起吊，要求在起吊的过程中，远离操作地点，待设备放稳后摘挂钢丝绳。

第三章 设备运输

一、设备运输路线：

绞车拉紧装置：

（1）地面→主斜井→1#井底车场→副井→副井底车场

（2）地面→主斜井→1#井底车场→轨道下山→东二车场

二、运输方式

1、从地面斜井绞车JTP-1.6 一部，绳径24.5mm。

2、井下由副井底硐室绞车JD-25一部，绳径15.5mm，地锚固定。

3、东二硐室绞车JD-25两部，绳径15.5mm，地锚固定。

三、设备运输

1、斜井运输由机电队负责，运输前检查井上下信号是否灵敏可靠，双向双打，使用专用信号指挥。“一停、二拉、三放、四慢拉、五慢松”听不清信号不准开车。
