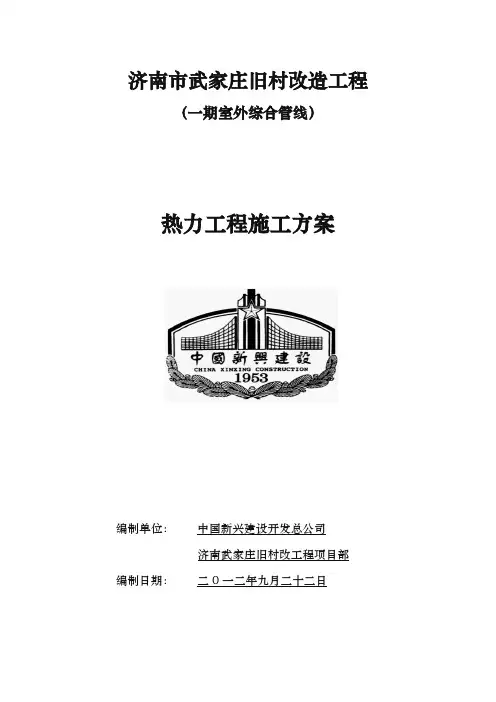

济南市武家庄旧村改造工程
（一期室外综合管线）
热力工程施工方案
编制单位：
中国新兴建设开发总公司
济南武家庄旧村改工程项目部
编制日期： 二0一二年九月二十二日
热力工程施工方案
一、工程概况
1、工程简介
武家庄旧村安置小区工程位于济南市高新技术开发区孙村片区西北部。规划面积43.2公顷，为新建小区。
本工程为武家庄旧村安置一期室外综合管线工程，包括给水系统、排水系统、热力系统及毛石挡土墙工程。
2、主要工程量
热力系统供回水温度80/60℃，采暖系统分为高、低两个区。热力管道采用直埋敷设，直埋管道为高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管，弯头、三通管件使用加强型。管径有DN70、DN80、DN100、DN125、DN150、DN200、DN250、DN300。总长约5389m，放气井4座，排气井8座，检查井8座。
二、施工部署
1、施工阶段划分
施工阶段原则上划分施工准备阶段、施工阶段、竣工验收阶段。
⑴、施工准备阶段
从接到中标通知书后至开工前进行，编制施工准备计划，按计划进行各种施工前准备。
⑵、施工阶段 在这期间需合理组织、精心施工，完成工程各项指标。
⑶、竣工验收阶段
在工程完工后进行，期间需进行大量资料准备工作，整理各项原始数据，按业主要求提供项目竣工验收各项资料，配合业主进行项目各种检测和评定。
2、施工区域划分
根据现场情况，施工区域分为5个区，一区为西南部，主要有3-3#、3-4#、3-5#、3-6#、3-11#；二区为东南部，主要有3-14#、3-15#、3-16#、3-17#、3-18#；三区为东北部，主要有3-19#、3-20#、3-21#、3-22#、3-23#、3-24#；四区为西北部，主要有2-14#、2-16#高层；五区为主路部分。
三、施工准备
1、现场调查 ：
⑴、开工前根据设计图纸和招标文件资料进行沿线踏勘和调查，将现场情况和问题逐一列出，集中研究处理方案。
武警交通指挥部教导大队外线工程
1 热力管道施工方案
热力管线工程简况：本次新建热力管线，主要是解决部队内使用问题。热源来自锅炉房内，输送至各楼。
施工情况说明：热力管道采用直埋保温管DN50～DN200，接口采用焊接，每50米处增加1套波纹管补偿器，在热力管道最高点处各增加1套跑风阀，三通及各楼进户处各增加检查井1座。
一、热力管道施工工艺流程：
见下图：热力管道施工工艺流程图
二、沟槽开挖
1．挖槽以前技术人员认真熟悉施工图纸及有关规范、工艺标准、勘探现场，充分了解挖槽段的土质、地下水、地下构筑物、沟槽附近地上建筑物及施工环境等情况，按设计要求及施工规范确定挖槽断面。合理地选用施工机械，并制定必要的安全措施，以确保施工质量及安全。
2．施工前，与现况地下管线所属相关管理单位联系，采取措施，防止损坏管道。
3．本工程采用机械开挖沟槽，槽深小于2m时边坡采用1 ∶0.3，槽深大于2m时边坡采用1∶0.5，严禁超挖。
5．开挖出的渣土如施工现场有条件允许存土，可将好土存放在沟槽边，并堆放整齐，以便回填之用。如土方堆放于槽边，其距槽边净距不得小于0.5m，堆土高度不得大于1.5m。如槽边无存土条件,与建设方协商另地暂存,回填时再运回。 武警交通指挥部教导大队外线工程
2 6.沟槽开挖中要求沟底内无塌方、积水，如发生超挖或槽底基底扰动，应按以下方法处理：
1）干槽超挖150mm以内，可用原土回填整实，其密度不得低于原地基天然土的密实底。
2）干槽超挖150mm以上，可用石灰土处理，密实底不得低于95%。
3）槽底有地下水或地基土壤含水量较大，不适于夯实的，可用天然级配沙石和细砂回填，填沙深度不小于200mm，由于排水不良导致地基土壤扰动时，可用下列办法处理：
①扰动深底100mm以内时，可铺河砂处理。
②扰动深度在100～300mm 时，可铺级配砂石或河砂。填沙深度不小于100mm。

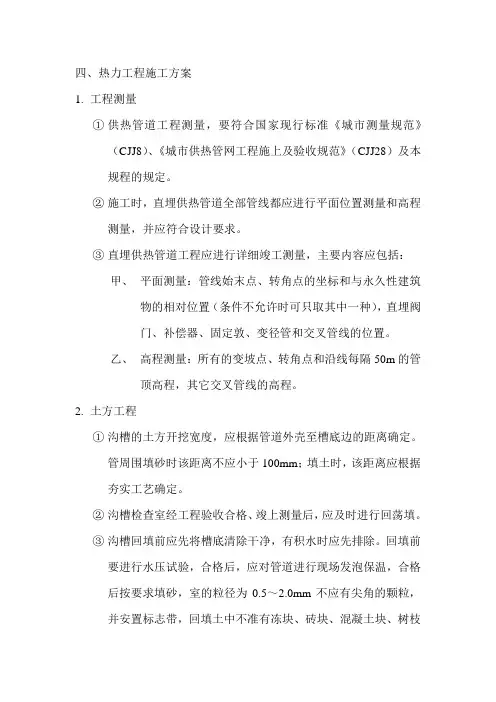

四、热力工程施工方案
1. 工程测量
① 供热管道工程测量，要符合国家现行标准《城市测量规范》（CJJ8）、《城市供热管网工程施上及验收规范》（CJJ28）及本规程的规定。
② 施工时，直埋供热管道全部管线都应进行平面位置测量和高程测量，并应符合设计要求。
③ 直埋供热管道工程应进行详细竣工测量，主要内容应包括：
甲、 平面测量：管线始末点、转角点的坐标和与永久性建筑物的相对位置（条件不允许时可只取其中一种），直埋阀门、补偿器、固定敦、变径管和交叉管线的位置。
乙、 高程测量：所有的变坡点、转角点和沿线每隔50m的管顶高程，其它交叉管线的高程。
2. 土方工程
① 沟槽的土方开挖宽度，应根据管道外壳至槽底边的距离确定。管周围填砂时该距离不应小于100mm；填土时，该距离应根据夯实工艺确定。
② 沟槽检查室经工程验收合格、竣上测量后，应及时进行回荡填。
③ 沟槽回填前应先将槽底清除干净，有积水时应先排除。回填前要进行水压试验，合格后，应对管道进行现场发泡保温，合格后按要求填砂，室的粒径为0.5～2.0mm不应有尖角的颗粒，并安置标志带，回填土中不准有冻块、砖块、混凝土块、树枝等杂物。直埋管回填，胸腔回填时要两侧同时投填，以防管道中心便宜，回填要求分层夯实，人上夯实每层200～250mm，机械夯实每层250～300mm。
④ 沟槽胸腔部位应填砂或过筛的细土，回填料种类由设计确定。田砂时，回填高度应符合设计要求；填土时，筛土颗粒不应大于20mm，回填范围为保温管顶以上150mm以下的部位。
⑤ 回填料要分层夯实，各部位的密实度要符合国家现行标准《城市供热管网工程是工验收规范》（CJJ28）的规定。
3. 要求：
① 管道试压压力：
总试压：2.0Mpa、分段试压：2.4Mpa
② 热力管道的钢管安装，除阀件或有特殊依要求用法兰或丝扣连接外，均应用焊接。
③ 暗转管道上的阀门或带有法兰的附件时，应防止产生拉应力，邻近法兰一侧或两侧接口，应在法兰上所有螺栓拧紧后，方准焊接。
