技术交底模板

模板安装技术交底记录

C2-03

工程名称 荣安春天28、29、30号楼工程 编 号

交底项目 模板工程 交底日期 2017年6月1日

交底内容 模板安装方法及注意事项

文字说明或附图：

一、柱模板：

A. 按图示尺寸制作侧模板后，按放线位置钉好压脚板再安装柱模板，两垂直向加斜拉顶撑，校正垂直度及柱顶对角线。

B. 安装柱箍：柱箍应根据柱模尺寸、侧向压力的大小等因素进行选择，本工程选用Φ48×3.5钢管作为柱箍，间距600mm。

C. 胀模、断面尺寸鼓出、漏浆、混凝土不密实或蜂窝麻面、偏斜、柱身扭曲等现象的预防措施：

➢ 根据规定的柱箍间距按要求钉牢。

➢ 成排柱模支模时，应先立两端柱模，校正与复核无误后，顶部拉通长线，再立中间柱模。

➢ 四周斜撑要牢固。

二、梁模板：

A. 在基础（柱子）上弹出轴线、梁位置和水平线，钉柱头模板。

B. 梁底模板：按设计标高调整支柱的标高，然后安装梁底模，并拉线找平，当梁底跨度≥4m时，跨中梁底处应按设计要求起拱，若设计无要求，起拱高度为跨度的1/1000～3/1000，主梁与次梁交接时，先主梁起拱，后次梁起拱。

C. 梁下支模支承在基土上面时，应对基土平整夯实，满足承载力要求，并加木垫板或混凝土垫板等有效措施，确保混凝土在浇筑过程中不会发生支撑下沉。

D. 地下室和一～二层要设三道水平拉杆和剪力撑。

E. 梁侧模板：根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板来确定。

F. 梁高超过600mm，梁侧模板加φ12对拉螺栓固定。

G. 梁身不平、梁底不平及下挠、梁侧涨模、局部模板嵌入柱梁间、拆模困难等现象预防措施：

➢ 支模时应遵守边模包底模的原则，梁模与柱模连接处，下料尺寸应略为缩短。

➢ 梁侧模必须有压脚板、斜撑、拉线通直后将梁侧钉固。梁底模板必须按规定起拱。

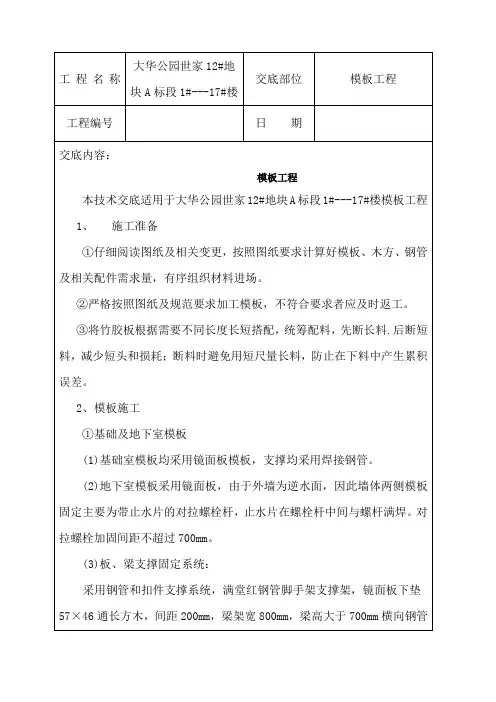

工程名称 大华公园世家12#地块A标段1#---17#楼 交底部位 模板工程

工程编号 日 期

交底内容：

模板工程

本技术交底适用于大华公园世家12#地块A标段1#---17#楼模板工程

1、 施工准备

①仔细阅读图纸及相关变更，按照图纸要求计算好模板、木方、钢管及相关配件需求量，有序组织材料进场。

②严格按照图纸及规范要求加工模板，不符合要求者应及时返工。

③将竹胶板根据需要不同长度长短搭配，统筹配料，先断长料.后断短料，减少短头和损耗；断料时避免用短尺量长料，防止在下料中产生累积误差。

2、模板施工

①基础及地下室模板

(1)基础室模板均采用镜面板模板，支撑均采用焊接钢管。

(2)地下室模板采用镜面板，由于外墙为逆水面，因此墙体两侧模板固定主要为带止水片的对拉螺栓杆，止水片在螺栓杆中间与螺杆满焊。对拉螺栓加固间距不超过700mm。

(3)板、梁支撑固定系统：

采用钢管和扣件支撑系统，满堂红钢管脚手架支撑架，镜面板下垫57×46通长方木，间距200mm，梁架宽800mm，梁高大于700mm横向钢管工程名称 大华公园世家12#地块A标段1#---17#楼 交底部位 模板工程

工程编号 日 期

间距取700mm，梁高小于700mm时横向钢管间距取1000mm，板架间距不大于1000mm。地下室高度超过5米，内外满堂脚手架均加设剪刀撑，以保证架子稳定性。

模板支设前应根据图纸和施工方案，抄平放线，做好模板的定位工作，准确标定测量数据，如标高，中心线、控制线、预埋件的位置。

基础周边模板外侧上、下各设两道斜撑，斜撑应支设牢靠稳固，下部必须垫实，并有足够的支撑面积。

模板安装时应严格按照施工技术规范进行操作，模板接缝严密，所支模板必须有足够的强度、刚度及稳定性，模板的几何尺寸，标高等必须符合图纸设计要求。

技 术 交 底 记 录

工 程 名 称 碧源荣庭 编号 三级交底

交底日期

施工单位 碧源建工有限公司 分项工程名称 基础主体模板工程

交底提要 模板支设 页 数 共 页，第 页

签字栏 交底人 审核人

接受交底人

郑州市重点建设工程质量监督站监制

1、模板选型

1.1.1墙、柱模板选型 ：选用多层板，竖向次楞选用40*70方木，间距200mm，横向主楞用Φ48双钢管间距500mm。选用M14对拉螺栓，间距600*600长度根据墙、柱宽度尺寸而定。

1.1.2梁、顶板模板，采用14mm厚木模板，双钢管作主龙骨、40×70mm木方作次龙骨，支撑系统采用钢管满堂脚手架、U型托。梁底采用¢48*3.5钢管作横向支撑。

1.1.3楼梯踏步板采用木板加工成定型模板，底模板采用木胶合板、木方、架子管相结合加工制作。

1.1.4 柱模板：用14mm厚木模板，40*70木方做背楞，间距200mm，对拉螺栓拉结。柱箍用Φ48双钢管间距500mm，柱箍之间用对拉螺栓连接。

2、施工准备

2.1、技术准备

2.1.1组织各岗位管理人员到位，并对其进行相关培训。学习《建筑施工扣件式钢管脚手架安全技术规范》，所有搭设的架体应满足设计及规范的构造要求。

2.1.2审图：组织施工技术人员认真查阅图纸，对建筑图和结构图、建筑平面和大样、结构平面和结构详图进行仔细核对。

2.1.3技术交底：模板工程施工前，由项目技术负责人组织模板施工方案的编制人员向各负责工长、质量检查员进行施工方案交底。施工方案交底后，由各负责工长根据模板工程施工方案，结合本工程实际情况对施工作业班组进行书面技术交底，交底应注重针对性和可操作性。

2.2、机具准备

本工程模板工程计划使用的木工机械详见下表：

机具设备 数量 单位

平刨 3 台

圆盘锯 6 台

电钻 6 台

手锯 40 把 技 术 交 底 记 录

工 程 名 称 碧源荣庭 编号 三级交底

精品文档

. 模板制作与安装技术交底

工程名称：XXX别墅 施工单位：XXX建筑有限公司 编号：

项目技术负责人：XX 项目专业施工员：XX 项目专业质量检查员：XX

专业班组长：XX 交底时间：2011年4月9日 交底地址：工地办公室

交 底 内 容

1、交底分部（子分部）、分项工程名称：模板制作与安装技术交底

2、交底执行标准名称及编号：GB50204-2002

3、交底内容摘要：

一、施工准备

1、 材料：

（1）脱模剂：用水溶性脱模剂。

（2）柱模采用18厚胶合模配备一层用量，按图纸尺寸制作柱模板并编号、散装、散拆、定位连续翻转。柱箍采用12#双槽钢，间距600mm固定。

（3）梁模采用18厚胶合板、配备三层模板，连续翻转，并适时补充。

（4）支撑采用￠48×3.5钢满堂脚手架，支撑系统配备三层，定型支撑，连续翻转。

（5）梁底模板：当梁跨度大于4m时，起拱高度为梁跨度的2/1000。主次梁交接时，先主梁起拱，后次梁起拱。

（6）楼面模板：采用18厚的胶合模板，散装散拆，投入三层数量进行周转。

（7）木方采用50×70木方。 精品文档

. 2、作业条件：

（1）按工程结构图进行模板设计和配套，确保刚度和稳定性。

（2）墙身钢筋绑扎完毕，电线管、电线盒、预埋件、门窗洞口预埋完毕，钢筋办完隐蔽工程验收。

（3）为防止模板下口跑浆，安装柱模、大模前抹好砂浆找平层，但砂浆找平层不能吃入墙身内。

（4）外墙内模结构：在安装模板前把组合柱外的墙上舌头灰清理干净，全现浇结构挂好外墙模板操作的外架子。

（5）安装模板前应把模板板面清理干净，刷好脱模剂（不允许在模板就位后刷脱模剂，防止污染钢筋及混凝土接触面），脱模剂应涂刷均匀，不得漏刷。

（6）所有柱子均做成定型清水模板，钉子先用电钻开孔后再钉。

（7）模板接缝用玻璃胶封口，并贴30mm宽胶带，模板锯开后侧向刷酚醛树胶漆一遍，柱木方必须双面过刨，做到尺寸统一。
