灯管施工方案

电缆敷设施工方案

1电 缆 敷 设

1.1 施工准备

1.1.1 技术准备

1. 施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行安全、技术交底。

2. 施工前应组织施工人员充分熟悉相关图纸及设计要求，并进行电缆线路牵引计算。用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段，如水平直线牵引、水平弯曲牵引、垂直提升牵引等，比较计算结果，定出合适的牵引方向及牵引方式。

3. 电缆敷设前绝缘摇测或耐压试验

(1) 1kV以下电缆，用1kV兆欧表摇测线间及对地的绝缘电阻应不低于10MΩ。

(2) 6kV～10kV电缆应做耐压或泄露电流试验，应符合现行国家标准《电气装置安装工程电气设备交接试验标准》(GB 50150)和当地供电部门的规定。

(3) 施工前应对电缆进行详细检查。电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。

(4) 多根电缆敷设在桥架及支架上时，应根据现场实际情况，事先将电缆的排列用表或图的形式画出来，防止电缆的交叉和混乱。 4. 冬期敷设电缆，当温度达不到要求时，应将电缆提前加温。加温可用两种方法：一种是室内加温，室温保持25℃，时间约为1～2昼夜；另一种方法是采用电流加热，方法是将电缆一端的线芯短路，并密封严密，另一端通入电流形成回路，使电缆本身加热。电缆加热时，电缆表面的温度不应超过下列数值：3kV及以下电缆40℃、6kV～10kV电缆35℃。加热后，电缆应尽快敷设。

1.1.2 材料准备

1. 所有电缆应具有出厂合格证、生产许可证、“CCC”认证标识；其规格型号及电压等级应符合设计要求。

2. 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。

3. 电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。橡套、塑料电缆外及绝缘层无老化及裂纹。

中国化学工程第三建设有限公司

- 1 -

1、工程概况：

1.1.工程名称及相关单位

工程名称：丁辛醇中间罐区增建异丁醛储罐工程

方案名称：1000m3异丁醛储罐制作安装施工方案

建设单位：北京东方石油化工有限公司化工四厂

设计单位：北京燕山玉龙石化工程有限公司

施工单位：中国化学工程第三建设公司

1.2.工程内容

北京东方石油化工有限公司化工四厂在丁辛醇中间罐区增建一台异丁醛储罐，一台容积为1000 m3的甲醇储罐需现场进行制作安装，此罐相关技术参数详见下表：

工作压力(Pa) 常压 材 质 06Cr19Ni10

设计压力(Pa) 2200/-490 空罐质量 39920Kg

工作温度 常温 试验正/负压力 24500/-1750

设计温度 70 充水试验高度 9700mm

介 质 异丁醛 罐底检测真空度 ≥53 Kpa

内 径 11500mm 罐体高度 11244mm

2、编制依据：

2.1. 《立式圆筒形钢制焊接储罐施工及验收规范》 GB50128-2005

2.2 《立式圆筒形钢制焊接油罐设计规范》 GB50341-2003

2.3. 《钢制焊接常压容器》 JB/T4735-1997

2.4. 《钢结构工程施工质量验收规范》 GB50205-2001

2.5. 北京燕山玉龙石化工程有限公司提供装配图及其它配套图纸

3、施工程序：

3.1.

中国化学工程第三建设有限公司

- 2 -

3.2.关键工序

关键工序一览表

序号 关键工序名称 工序特点、难点、主要实物量及主要技术

参数（材质、规格等） 备注

1 基础验收 按照规范、设计要求验收基础

2 底板的组装及焊接 排版的规范、设计要求，注意搭接的顺序

与方法

3 顶板的组装及焊接 排版的规范、设计要求，

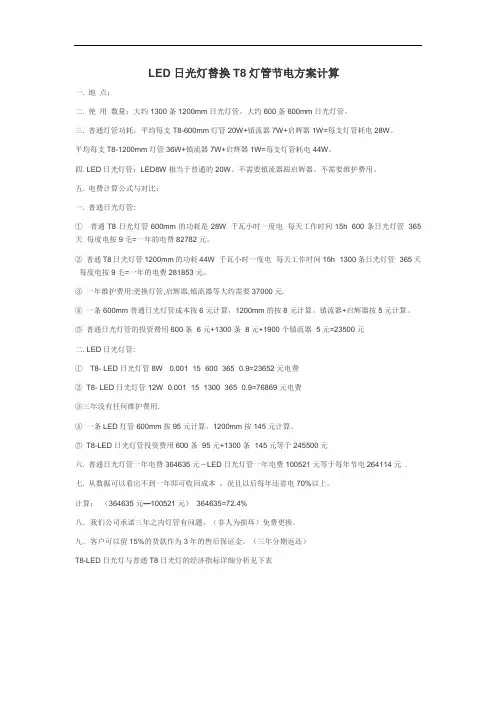

LED日光灯替换T8灯管节电方案计算

一. 地 点：

二. 使 用 数量：大约1300条1200mm日光灯管。大约600条600mm日光灯管。

三. 普通灯管功耗：平均每支T8-600mm灯管20W+镇流器7W+启辉器1W=每支灯管耗电28W。

平均每支T8-1200mm灯管36W+镇流器7W+启辉器1W=每支灯管耗电44W。

四. LED日光灯管：LED8W相当于普通的20W。不需要镇流器跟启辉器。不需要维护费用。

五. 电费计算公式与对比：

一. 普通日光灯管:

① 普通T8日光灯管600mm的功耗是28W×千瓦小时一度电×每天工作时间15h×600条日光灯管×365天×每度电按9毛=一年的电费82782元。

② 普通T8日光灯管1200mm的功耗44W×千瓦小时一度电×每天工作时间15h×1300条日光灯管×365天×每度电按9毛=一年的电费281853元。

③ 一年维护费用:更换灯管,启辉器,镇流器等大约需要37000元.

④ 一条600mm普通日光灯管成本按6元计算，1200mm的按8元计算。镇流器+启辉器按5元计算。

⑤ 普通日光灯管的投资费用600条×6元+1300条×8元+1900个镇流器×5元=23500元

二. LED日光灯管:

① T8- LED日光灯管8W ×0.001×15×600×365×0.9=23652元电费

② T8- LED日光灯管12W×0.001×15×1300×365×0.9=76869元电费

③三年没有任何维护费用.

④ 一条LED灯管600mm按95元计算，1200mm按145元计算。

⑤ T8-LED日光灯管投资费用600条×95元+1300条×145元等于245500元

六. 普通日光灯管一年电费364635元－LED日光灯管一年电费100521元等于每年节电264114元 .

七. 从数据可以看出不到一年即可收回成本 ，况且以后每年还省电70%以上。

che

che 施工方案报审表

工程名称：帝荣*蝶湖湾1#住宅楼 编号：

致： 平顶山市诚社建设监理有限公司

我方已根据施工合同的有关规定完成了夏雨季施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。

附：夏雨季施工方案

承包单位：河南五建集团公司

项目经理： 王 岩

日 期：

专业监理工程师审查意见：

专业监理工程师：

日 期：

总监理工程师审查意见：

项目监理机构：

总监理工程师：

日 期：

che

che 帝荣 蝶湖湾1#住宅楼

夏雨季施工方案

编制：李 华

审核：王 岩

审批：王保平

帝荣 蝶湖湾1#住宅楼工程

夏、雨季施工方案 che

che

一、情况介绍

帝荣 蝶湖湾1#住宅楼工程位于平顶山市新城区经一路与规划支路交汇处西南角，筏型基础，剪力墙结构，地下二层，地上十八层，建筑面积18000平方米。根据该工程项目的网络进度计划，夏季施工期间将进行钢筋混凝土工程、土方回填、砌体工程、安装工程、装饰工程、吊装工程等工序的施工，为保证夏、雨季期间施工的正常进行，特制定此预防措施。

一、人员组织措施

项目部成立以项目经理为首的组织管理机构，明确责任和分工，制定奖罚措施,做到日常工作有专人负责。
